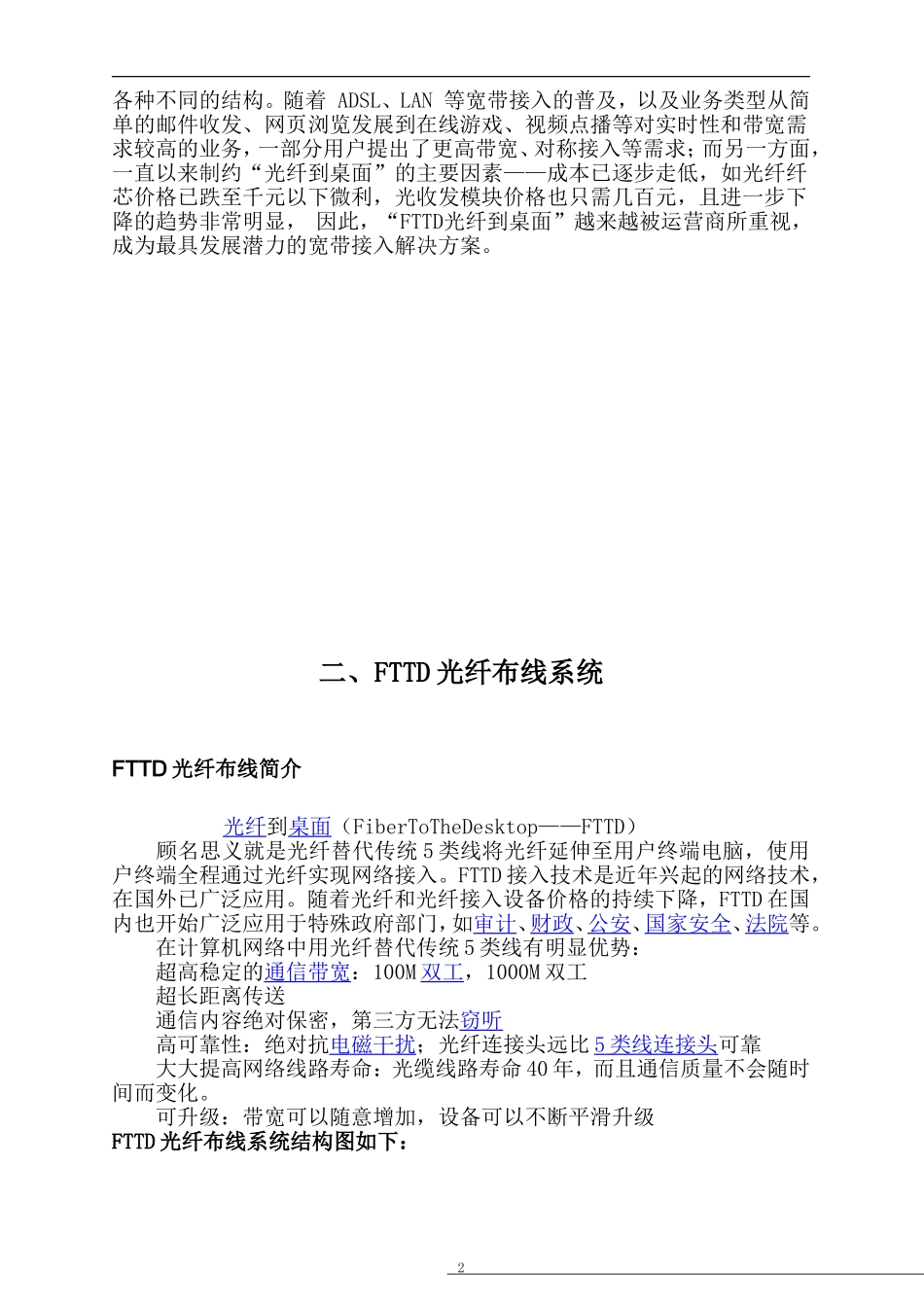

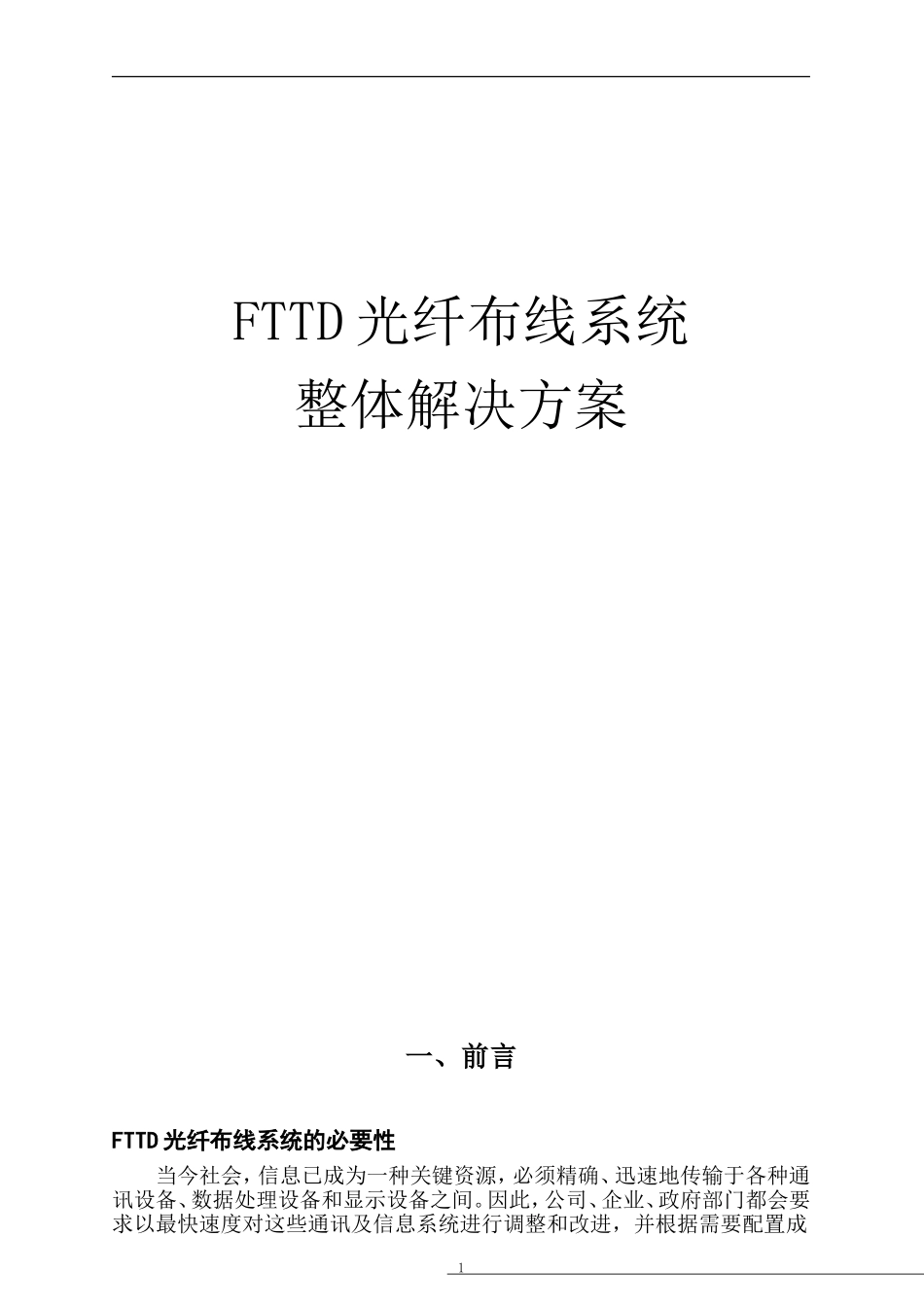

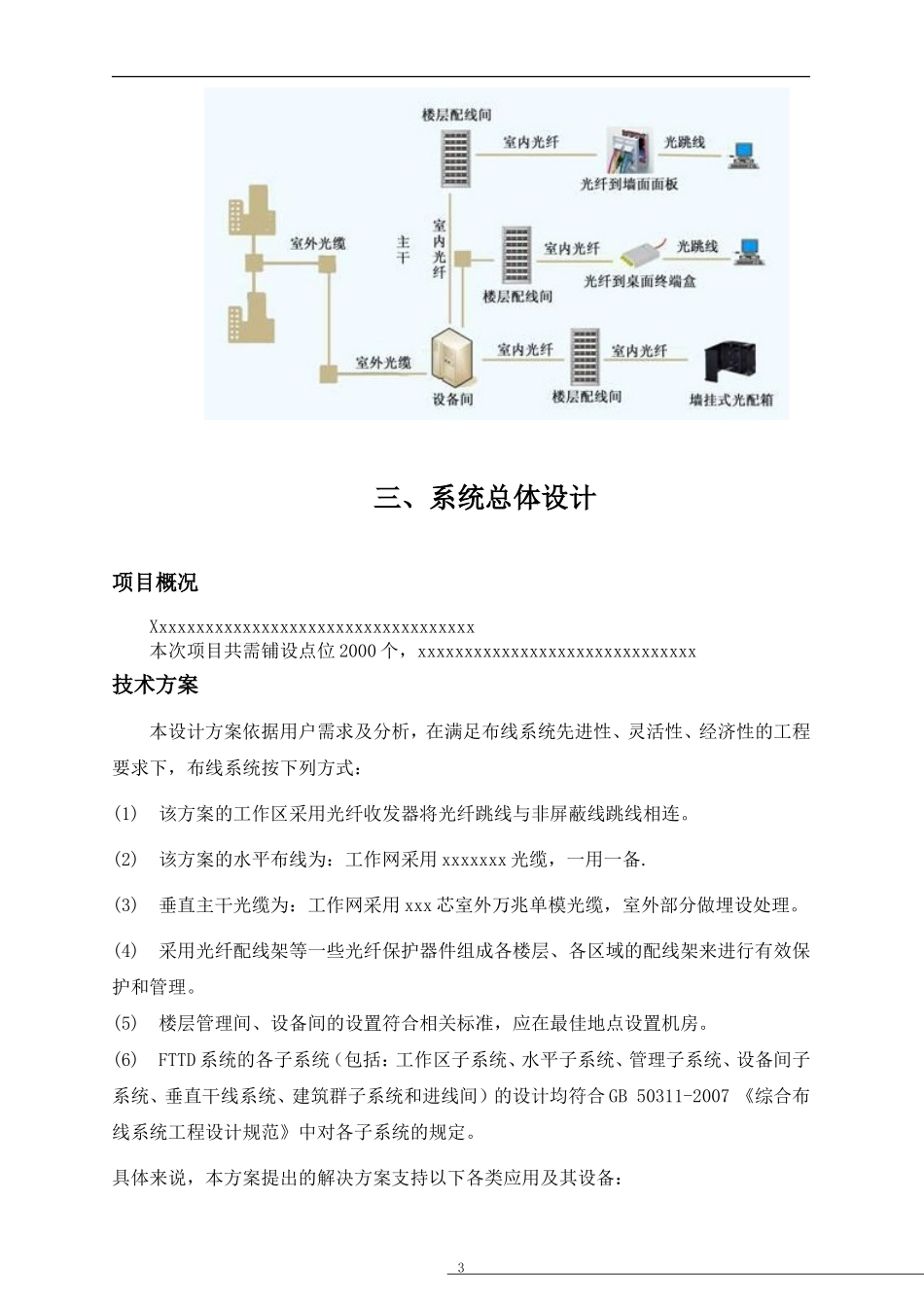

1FTTD光纤布线系统整体解决方案一、前言FTTD光纤布线系统的必要性当今社会，信息已成为一种关键资源，必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。因此，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成2各种不同的结构。随着ADSL、LAN等宽带接入的普及，以及业务类型从简单的邮件收发、网页浏览发展到在线游戏、视频点播等对实时性和带宽需求较高的业务，一部分用户提出了更高带宽、对称接入等需求；而另一方面，一直以来制约“光纤到桌面”的主要因素——成本已逐步走低，如光纤纤芯价格已跌至千元以下微利，光收发模块价格也只需几百元，且进一步下降的趋势非常明显，因此，“FTTD光纤到桌面”越来越被运营商所重视，成为最具发展潜力的宽带接入解决方案。二、FTTD光纤布线系统FTTD光纤布线简介光纤到桌面（FiberToTheDesktop——FTTD）顾名思义就是光纤替代传统5类线将光纤延伸至用户终端电脑，使用户终端全程通过光纤实现网络接入。FTTD接入技术是近年兴起的网络技术，在国外已广泛应用。随着光纤和光纤接入设备价格的持续下降，FTTD在国内也开始广泛应用于特殊政府部门，如审计、财政、公安、国家安全、法院等。在计算机网络中用光纤替代传统5类线有明显优势：超高稳定的通信带宽：100M双工，1000M双工超长距离传送通信内容绝对保密，第三方无法窃听高可靠性：绝对抗电磁干扰；光纤连接头远比5类线连接头可靠大大提高网络线路寿命：光缆线路寿命40年，而且通信质量不会随时间而变化。可升级：带宽可以随意增加，设备可以不断平滑升级FTTD光纤布线系统结构图如下：3三、系统总体设计项目概况Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx本次项目共需铺设点位2000个，xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx技术方案本设计方案依据用户需求及分析，在满足布线系统先进性、灵活性、经济性的工程要求下，布线系统按下列方式：(1)该方案的工作区采用光纤收发器将光纤跳线与非屏蔽线跳线相连。(2)该方案的水平布线为：工作网采用xxxxxxx光缆，一用一备.(3)垂直主干光缆为：工作网采用xxx芯室外万兆单模光缆，室外部分做埋设处理。(4)采用光纤配线架等一些光纤保护器件组成各楼层、各区域的配线架来进行有效保护和管理。(5)楼层管理间、设备间的设置符合相关标准，应在最佳地点设置机房。(6)FTTD系统的各子系统（包括：工作区子系统、水平子系统、管理子系统、设备间子系统、垂直干线系统、建筑群子系统和进线间）的设计均符合GB50311-2007《综合布线系统工程设计规范》中对各子系统的规定。具体来说，本方案提出的解决方案支持以下各类应用及其设备：4工作区子系统工作区指从由水平系统光缆延伸至数据终端设备的连接光纤跳线、适配器及用户信息插座组成。工作区的光纤跳线为双工跳线。产品选型：1〉光纤信息面板xxx光纤信息面板是将光纤接入至办公区域、家庭、商业区域等场合时用于终接引入光缆的一种固定连接装置，由底盒、前盖组成。按安装方式分类，可分为明装式和暗装式；其中明装式为前盖与底盒均凸出于墙面安装，暗装式为插座底盒安装于墙内，此时仅面板凸出墙面与传统信息面板一致。产品特性：支持机械接续、现场连接和熔接等多种接续方式;可选择1-2孔的安装孔数；适用于SC、双LC等多种适配器连接头;采用高强度PC材料，光洁度高，柔韧性好，抗冲击，抗老化；阻燃等级满足UL认证；进出常规室内单模或多模光缆;良好的光纤路由设计，保证光纤的曲率半径.2〉光纤快速连接头用于光纤线路的灵活跳接，提供多模、单模，FC、LC、SC、ST、MT-RJ等连接头，适配器陶瓷端面类型有PC/UPC/APC，长度任选。产品可广泛应用于光纤通信、高速率、大容量光纤传输系统、光纤数据传送、LAN、光纤传感器、光纤CATV网络、光测试设备等。53〉工作区终端光纤跳线水平子系统水平子系统是指从管理间到工作区子系统，连接所用的连接光缆。水平区的光缆一般使用单模或多模光缆。产品选型：室内多模xx芯千兆光缆xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx6产品特性-使用PCVD工艺制作-极其精确的折射率剖面-低衰减-在850nm和1300nm波长下...
