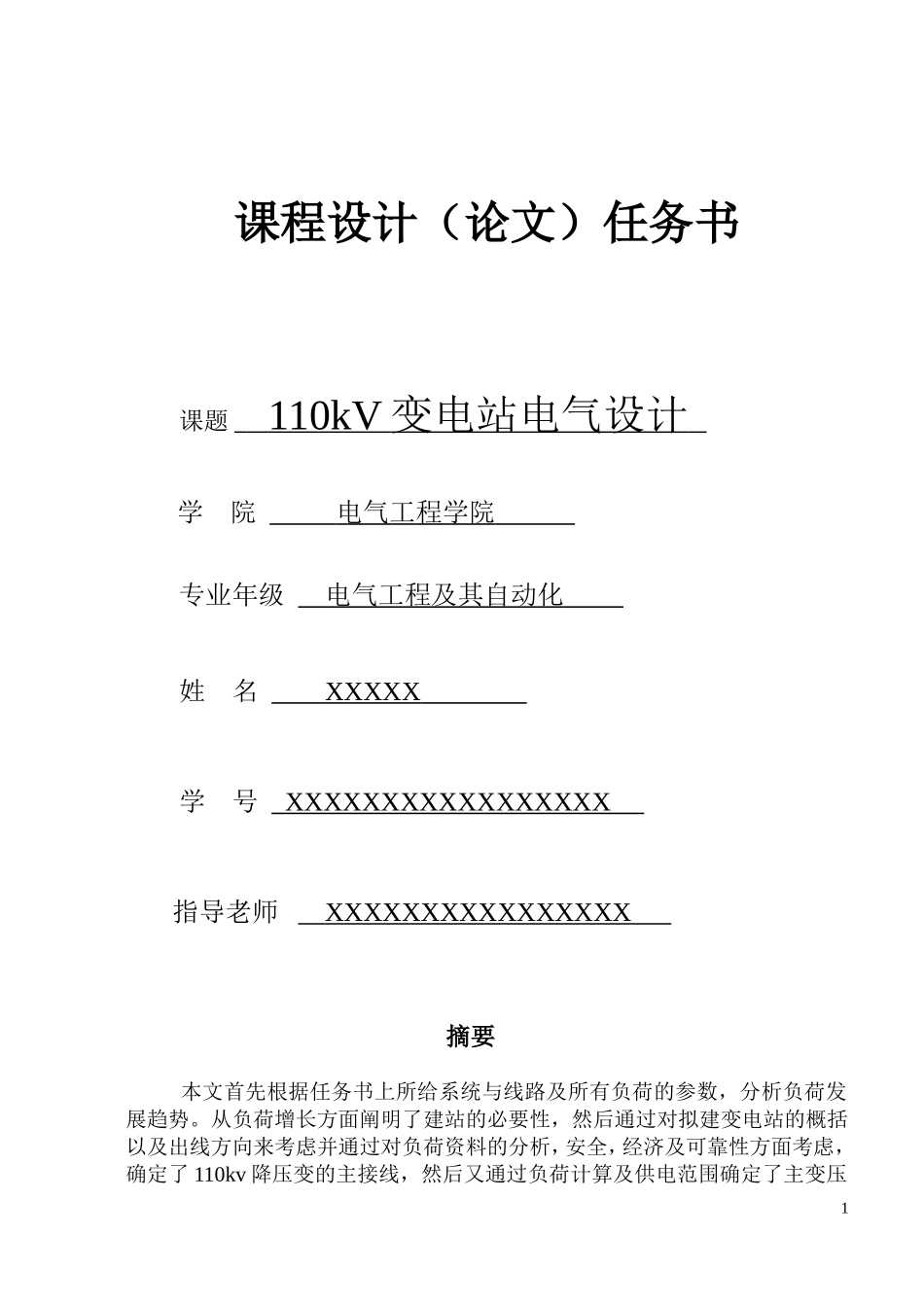

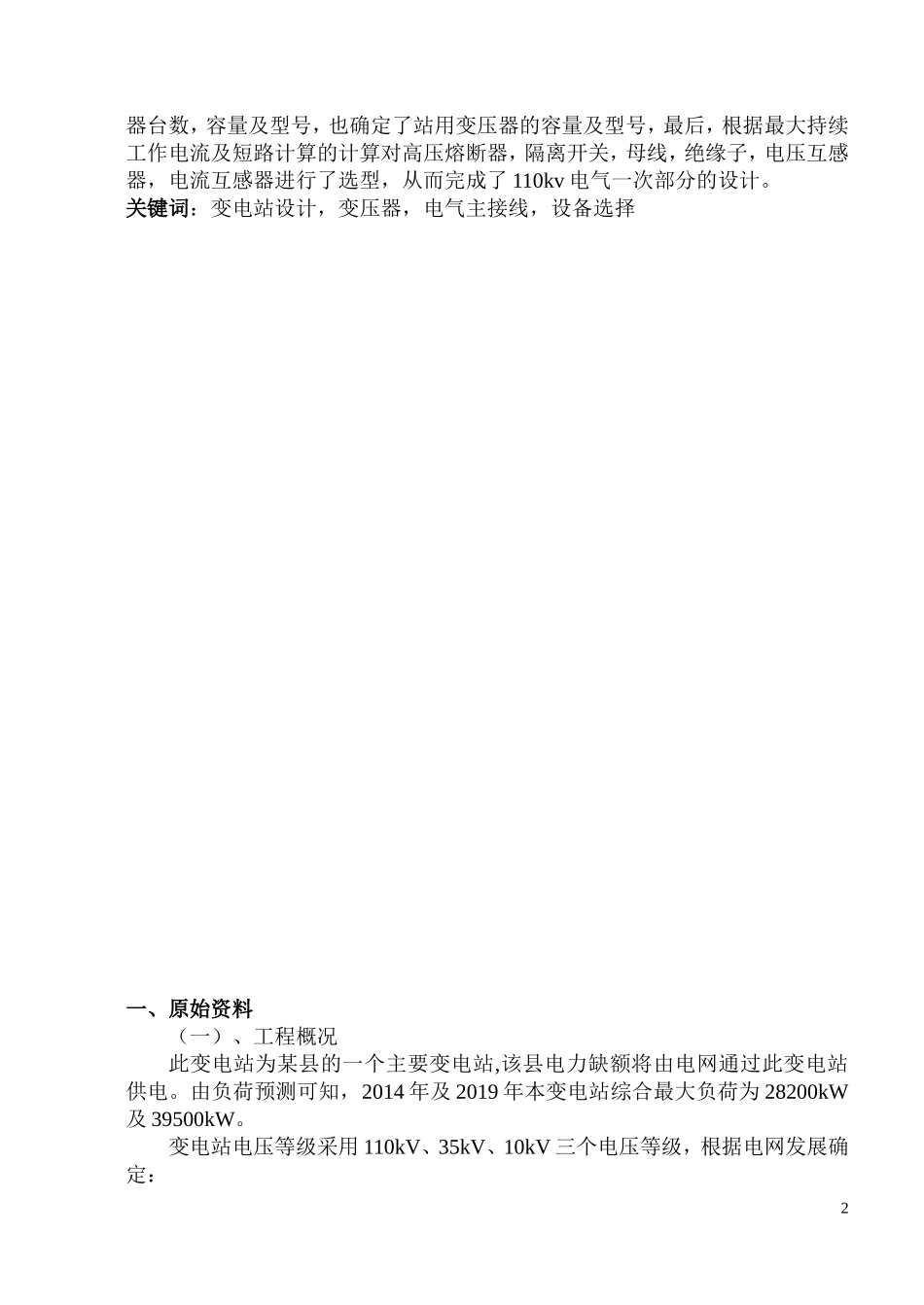

课程设计（论文）任务书课题110kV变电站电气设计学院电气工程学院专业年级电气工程及其自动化姓名XXXXX学号XXXXXXXXXXXXXXXXX指导老师XXXXXXXXXXXXXXXX摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kv降压变的主接线，然后又通过负荷计算及供电范围确定了主变压1器台数，容量及型号，也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算对高压熔断器，隔离开关，母线，绝缘子，电压互感器，电流互感器进行了选型，从而完成了110kv电气一次部分的设计。关键词：变电站设计，变压器，电气主接线，设备选择一、原始资料（一）、工程概况此变电站为某县的一个主要变电站,该县电力缺额将由电网通过此变电站供电。由负荷预测可知，2014年及2019年本变电站综合最大负荷为28200kW及39500kW。变电站电压等级采用110kV、35kV、10kV三个电压等级，根据电网发展确定：2（1）110kV：进线2回（2）35kV：4回出线，外加广西主电网备用2回，共6回。最大一回线路的负荷为6MVA。（3）10kV：出线共8回。最大一回架空线路的负荷为1.5MW，一回电缆线路的负荷为0.8MW。根据电网及运行经验可知，系统等效容量为3500MVA，系统电抗标幺值为0.18（以系统容量为基准值）。年最大负荷利用小时数为5600h。线损率取5%，功率因素取0.9。（二）、设计任务1、电气主接线设计2、短路电流计算3、电流、电压互感器的配置4、电气设备选择（主变压器、断路器、隔离开关、母线、35kV架空线、10kV电缆、电流互感器及电压互感器）5、电气主接线图绘制第一章变电站电气主接线的选择现代电力系统是一个巨大的、严密的整体，各个发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。因此，发电厂变电站主接线必须满足一下基本要求。（1）运行的可靠断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。（2）具有一定的灵活性主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快的推出设备。切除故障停电时3间短，影响范围就最小，并且再检修时可以保证检修人员的安全。（3）操作应尽可能简单、方便主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握复杂的接线不但不便于操作，还往往会造成运行人员的误操作而发生事故。但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或者不必要的停电。（4）经济上合理主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽可能的发挥经济效益。（5）具有扩建的可能性由于我国工农业的高速发展，电力负荷增加很快，因此，在选择主接线时还应考虑到具有扩建的可能性。变电站电气主接线的选择，主要取决于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。二、变电站电气主接线的设计原则在工程设计中，经上级主管部门批准的设计任务书或委托书是必不可少的，设计的主接线应满足供电可靠、灵活、经济、留有扩建和发展的余地。(1)接线方式：对于变电站的电气接线，当能满足运行要求时，其高压侧应尽可能采用断路器较少的或不用断路器的接线，如线路—变压器组或桥型接线等。若能满足继电保护要求时，也可采用线路分支接线。在110—220kv配电装置中，当出线为2回时，一般采用桥型接线，当出线不超过4回时，一般采用单母线接线，在枢纽变电站中，当110—220kv出线在4回及以上时，一般采用双母线接线。在大容量变电站中，为了限制6—10kv出线上的短路电流，一般可采用下列措施：1.变压器分列运行2.在变压器回路中装置分裂电抗器。3.采用低压侧为分裂绕组的变压器。4.出线上装设电抗器。(2)断路器的设置：根据电气接线方式，每回线路均应设有相...
