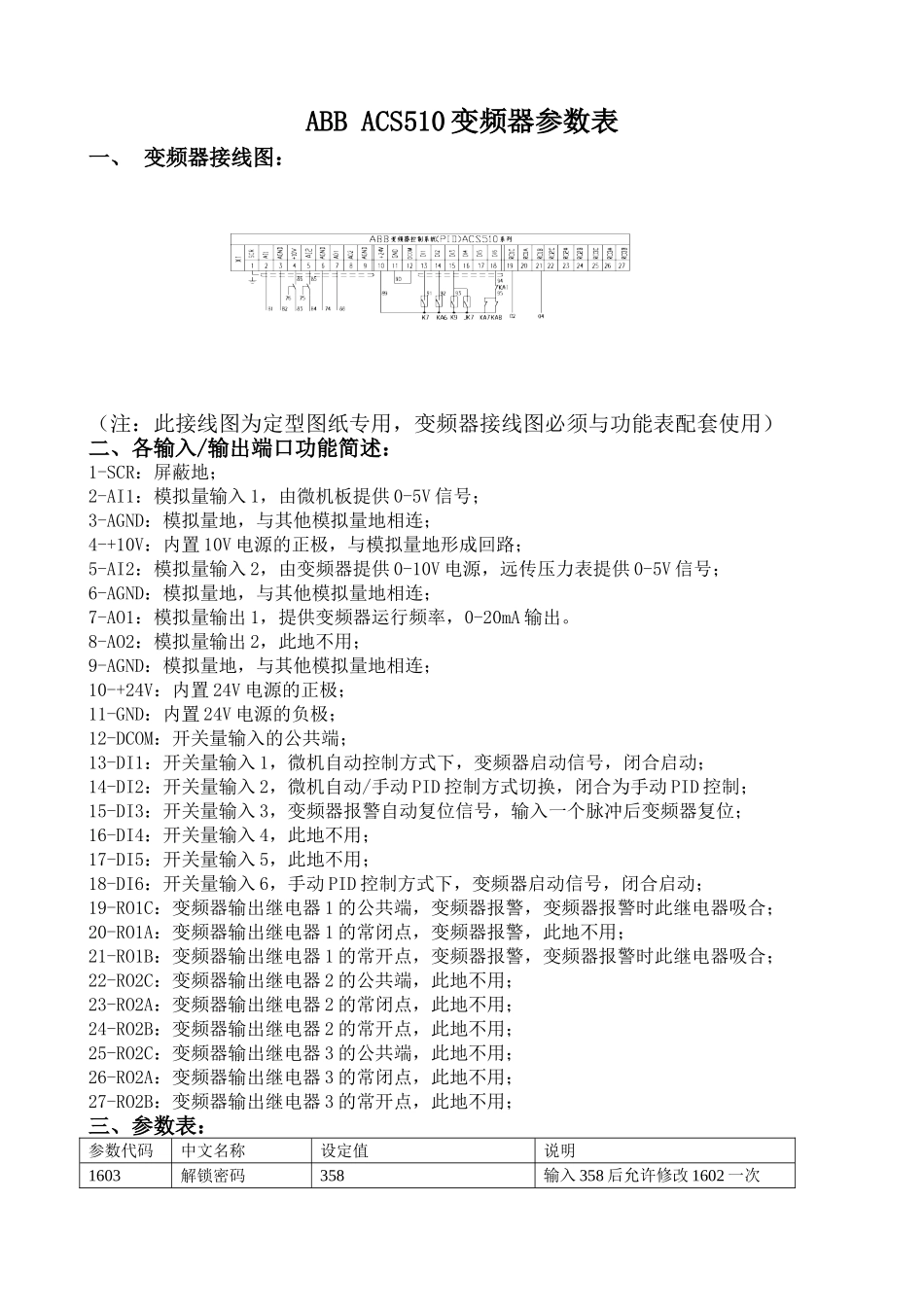

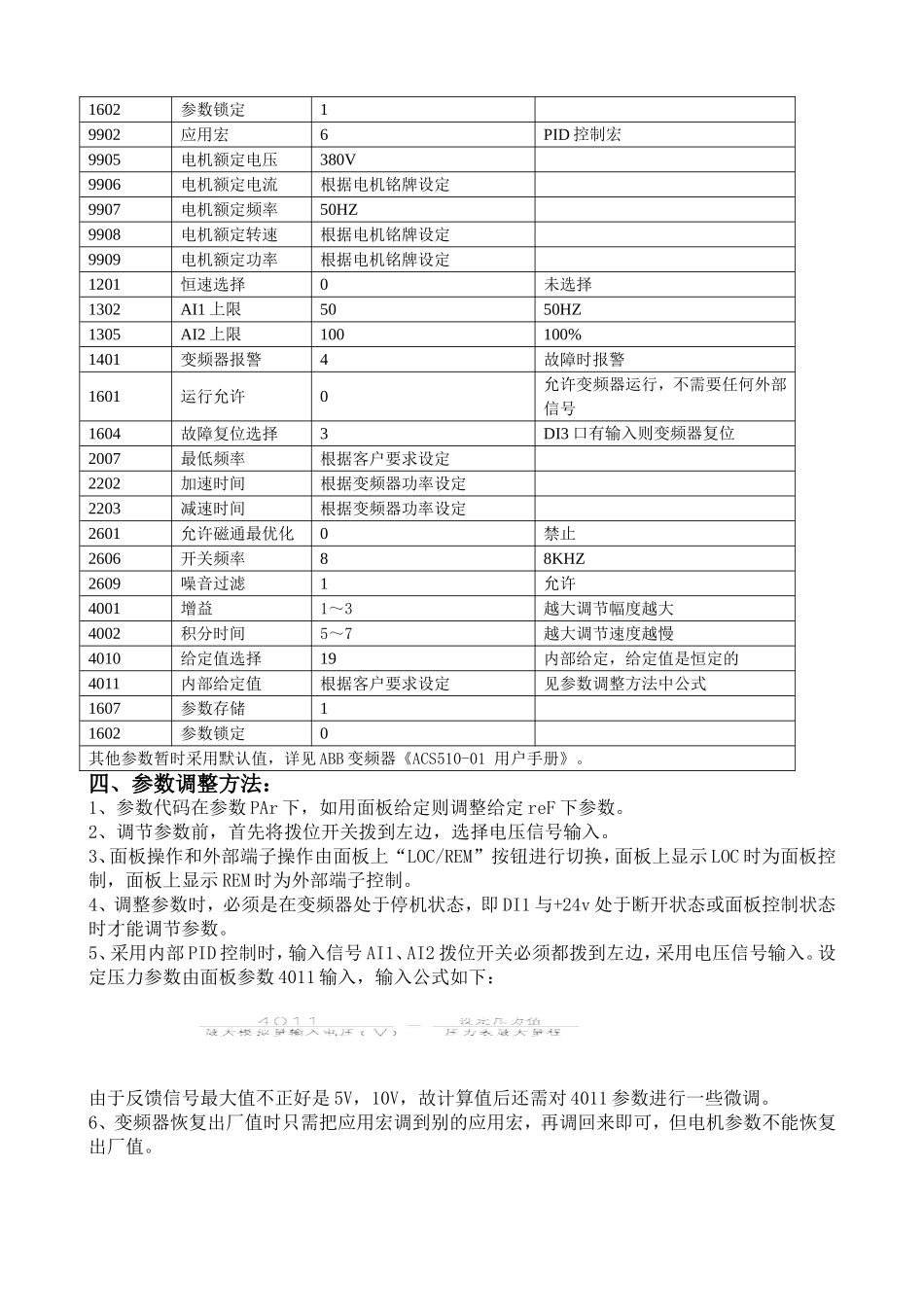

ABBACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：参数代码中文名称设定值说明1603解锁密码358输入358后允许修改1602一次1602参数锁定19902应用宏6PID控制宏9905电机额定电压380V9906电机额定电流根据电机铭牌设定9907电机额定频率50HZ9908电机额定转速根据电机铭牌设定9909电机额定功率根据电机铭牌设定1201恒速选择0未选择1302AI1上限5050HZ1305AI2上限100100%1401变频器报警4故障时报警1601运行允许0允许变频器运行，不需要任何外部信号1604故障复位选择3DI3口有输入则变频器复位2007最低频率根据客户要求设定2202加速时间根据变频器功率设定2203减速时间根据变频器功率设定2601允许磁通最优化0禁止2606开关频率88KHZ2609噪音过滤1允许4001增益1～3越大调节幅度越大4002积分时间5～7越大调节速度越慢4010给定值选择19内部给定，给定值是恒定的4011内部给定值根据客户要求设定见参数调整方法中公式1607参数存储11602参数锁定0其他参数暂时采用默认值，详见ABB变频器《ACS510-01用户手册》。四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。2、调节参数前，首先将拨位开关拨到左边，选择电压信号输入。3、面板操作和外部端子操作由面板上“LOC/REM”按钮进行切换，面板上显示LOC时为面板控制，面板上显示REM时为外部端子控制。4、调整参数时，必须是在变频器处于停机状态，即DI1与+24v处于断开状态或面板控制状态时才能调节参数。5、采用内部PID控制时，输入信号AI1、AI2拨位开关必须都拨到左边，采用电压信号输入。设定压力参数由面板参数4011输入，输入公式如下：由于反馈信号最大值不正好是5V，10V，故计算值后还需对4011参数进行一些微调。6、变频器恢复出厂值时只需把应用宏调到别的应用宏，再调回来即可，但电机参数不能恢复出厂值。
