PLC的两种液体混合控制系统设计VIP免费

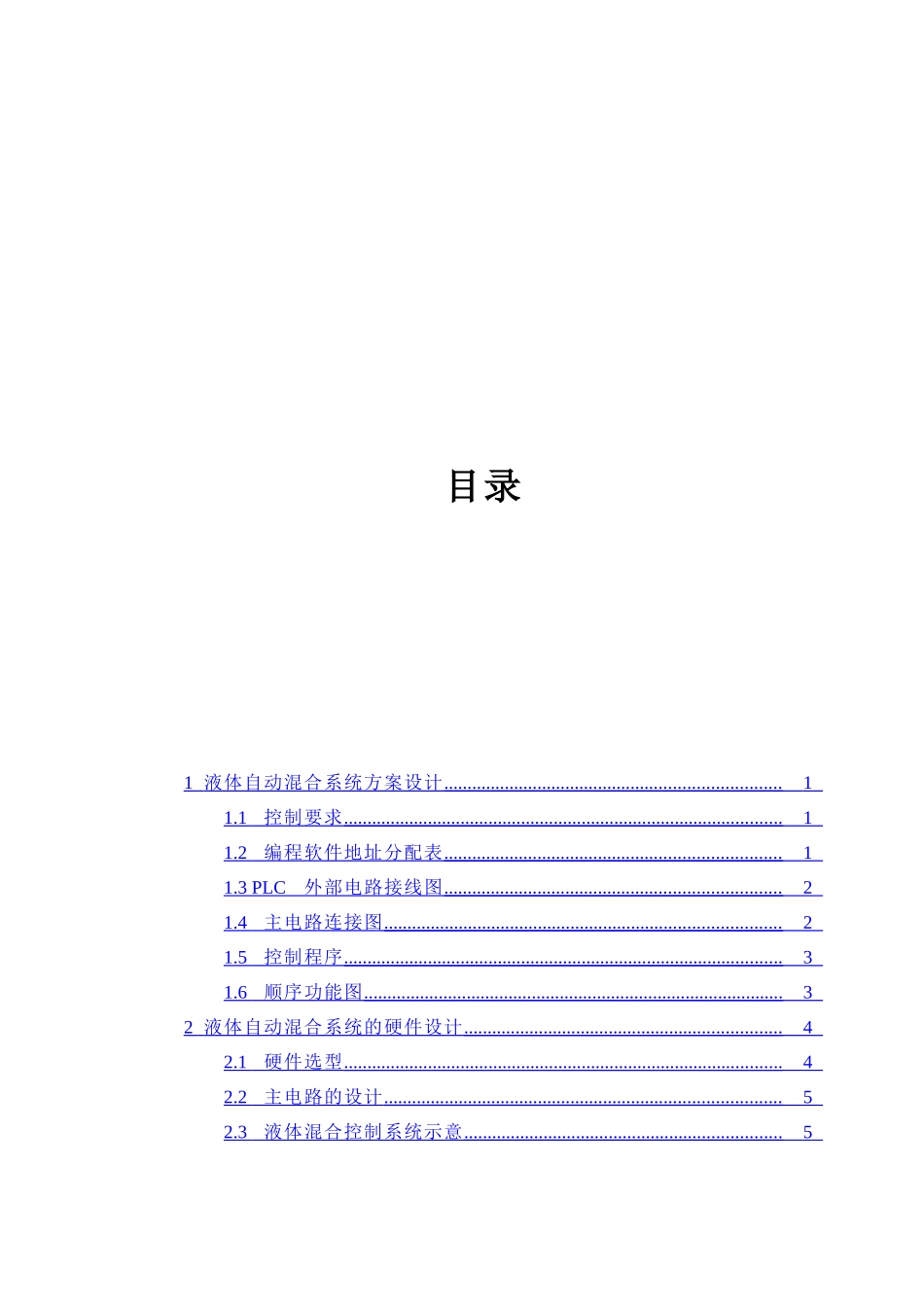

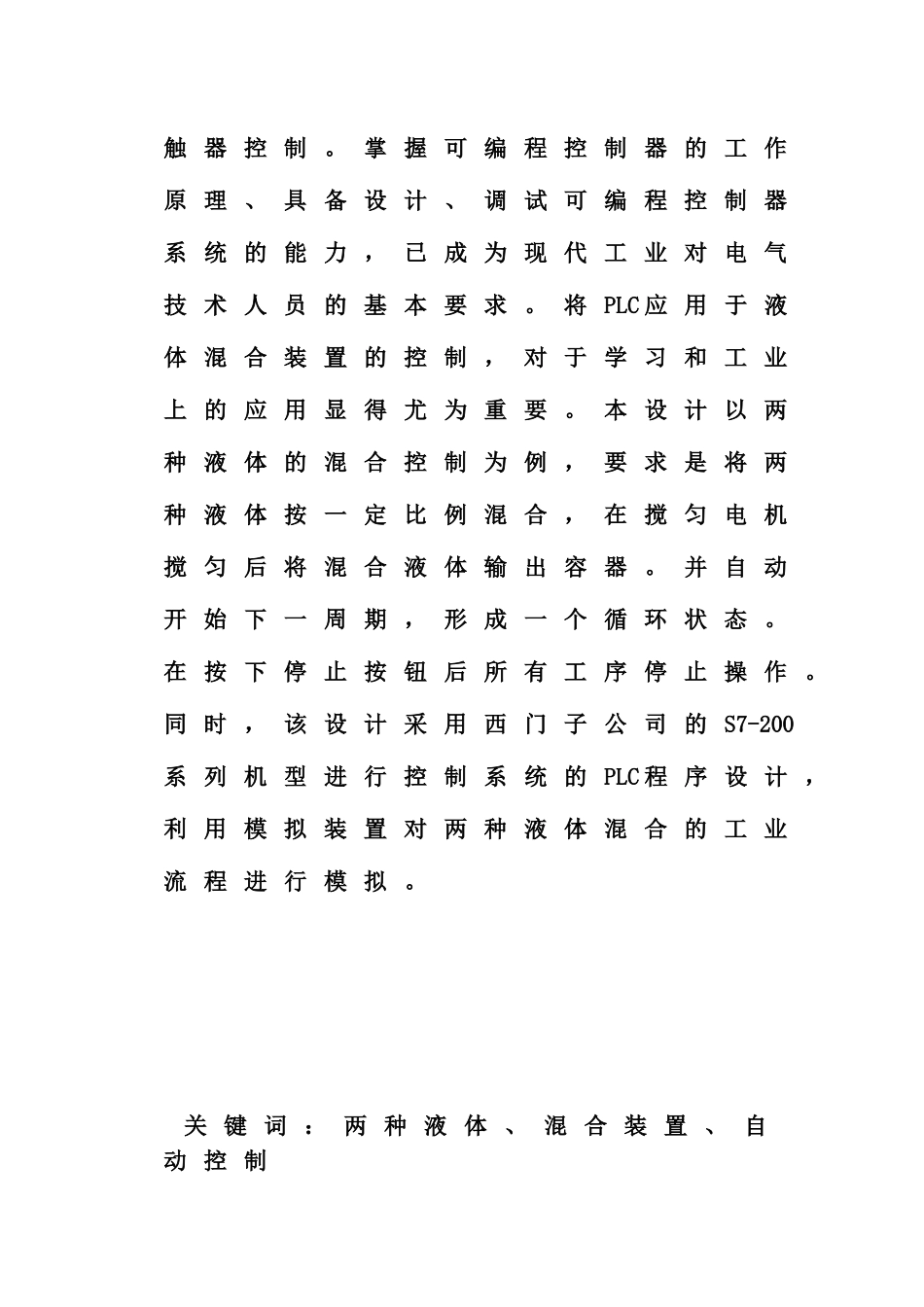

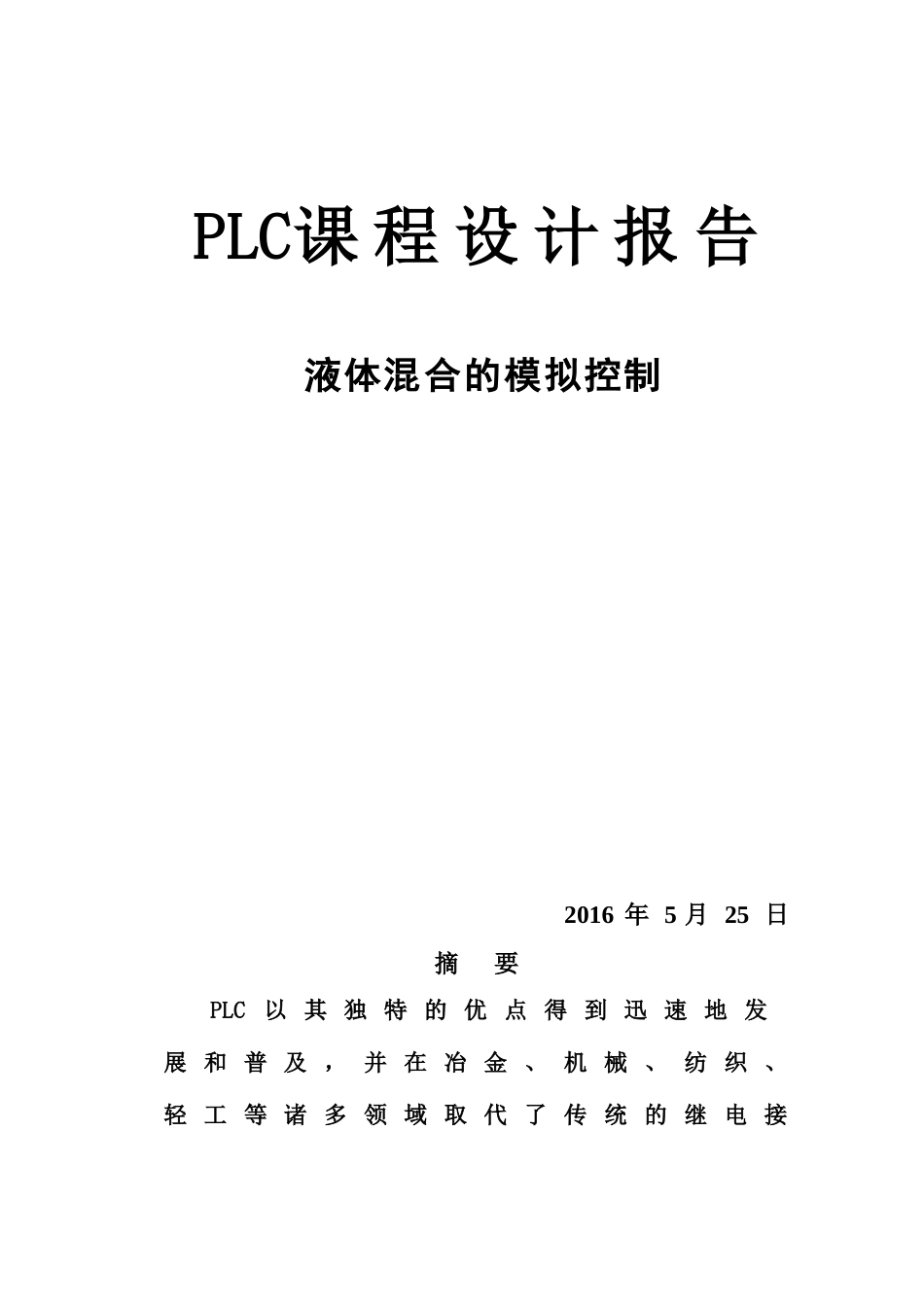

PLC课程设计报告液体混合的模拟控制2016年5月25日摘要PLC以其独特的优点得到迅速地发展和普及，并在冶金、机械、纺织、轻工等诸多领域取代了传统的继电接触器控制。掌握可编程控制器的工作原理、具备设计、调试可编程控制器系统的能力，已成为现代工业对电气技术人员的基本要求。将PLC应用于液体混合装置的控制，对于学习和工业上的应用显得尤为重要。本设计以两种液体的混合控制为例，要求是将两种液体按一定比例混合，在搅匀电机搅匀后将混合液体输出容器。并自动开始下一周期，形成一个循环状态。在按下停止按钮后所有工序停止操作。同时，该设计采用西门子公司的S7-200系列机型进行控制系统的PLC程序设计，利用模拟装置对两种液体混合的工业流程进行模拟。关键词：两种液体、混合装置、自动控制目录1液体自动混合系统方案设计........................................................................11.1控制要求..............................................................................................11.2编程软件地址分配表........................................................................11.3PLC外部电路接线图........................................................................21.4主电路连接图.....................................................................................21.5控制程序..............................................................................................31.6顺序功能图..........................................................................................32液体自动混合系统的硬件设计....................................................................42.1硬件选型..............................................................................................42.2主电路的设计.....................................................................................52.3液体混合控制系统示意....................................................................53液体自动混合系统的软件设计....................................................................63.1PLC控制的相关流程图....................................................................63.2可编程控制器梯形图........................................................................74心得体会...........................................................................................................11参考文献121液体自动混合系统方案设计1.1控制要求本课程设计是基于PLC的液体自动混合搅拌系统设计，L1、L2、L3是液面传感器。两种液体的流入由电磁阀Y1和Y2控制，混合液的流出由电磁阀Y3控制。搅拌电动机用于驱动桨叶将液体混合均匀。本系统的工作原理如图1-1-1所示。按下起动按钮，电磁阀Y1闭合，开始注入液体A,按L2表示液体到了L2的高度，停止注入液体A。同时电磁阀Y2闭合，注入液体B，按L1表示液体到了L1的高度，停止注入液体B，开启搅拌机M，搅拌4s，停止搅拌。同时Y3为ON，开始放出液体至液体高度为L3，再经2s停止放出液体。同时液体A注入。开始循环。按停止按扭，所有操作都停止，须重新启动。图1-1-1液体自动混合搅拌系统1.2编程软件地址分配表I/O地址分配根据设计要求，应该有5个输入信号，4个输出信号。输入输出1MY3Y2L3L2BL1Y1A起动按钮：I0.0Y1：Q0.1停止按钮：I0.4Y2：Q0.2L1按钮：I0.1Y3：Q0.3L2按钮：I0.2M：Q0.4L3按钮：I0.31.3PLC外部电路接线图液体混合模拟控制系统的PLC外部接线图如图1-3-1所示。图1-3-1PLC外部接线图1.4主电路连接图液体混合模拟控制系统的主电路连接图如图1-4-1所示。2图1-4-1主电路连接图1.5控制程序1:按下启动按钮,电磁阀Y1打开，液体A流入容器。2：当液位达到L2时，电磁阀Y1关闭，同时电磁阀Y2打开，液体B流入容器。3：当液位达到L1时，电磁阀Y2关闭，同时启动搅拌电动机搅拌4S。4：搅拌完毕后，打开电磁阀Y3放出混合液体。当液...
