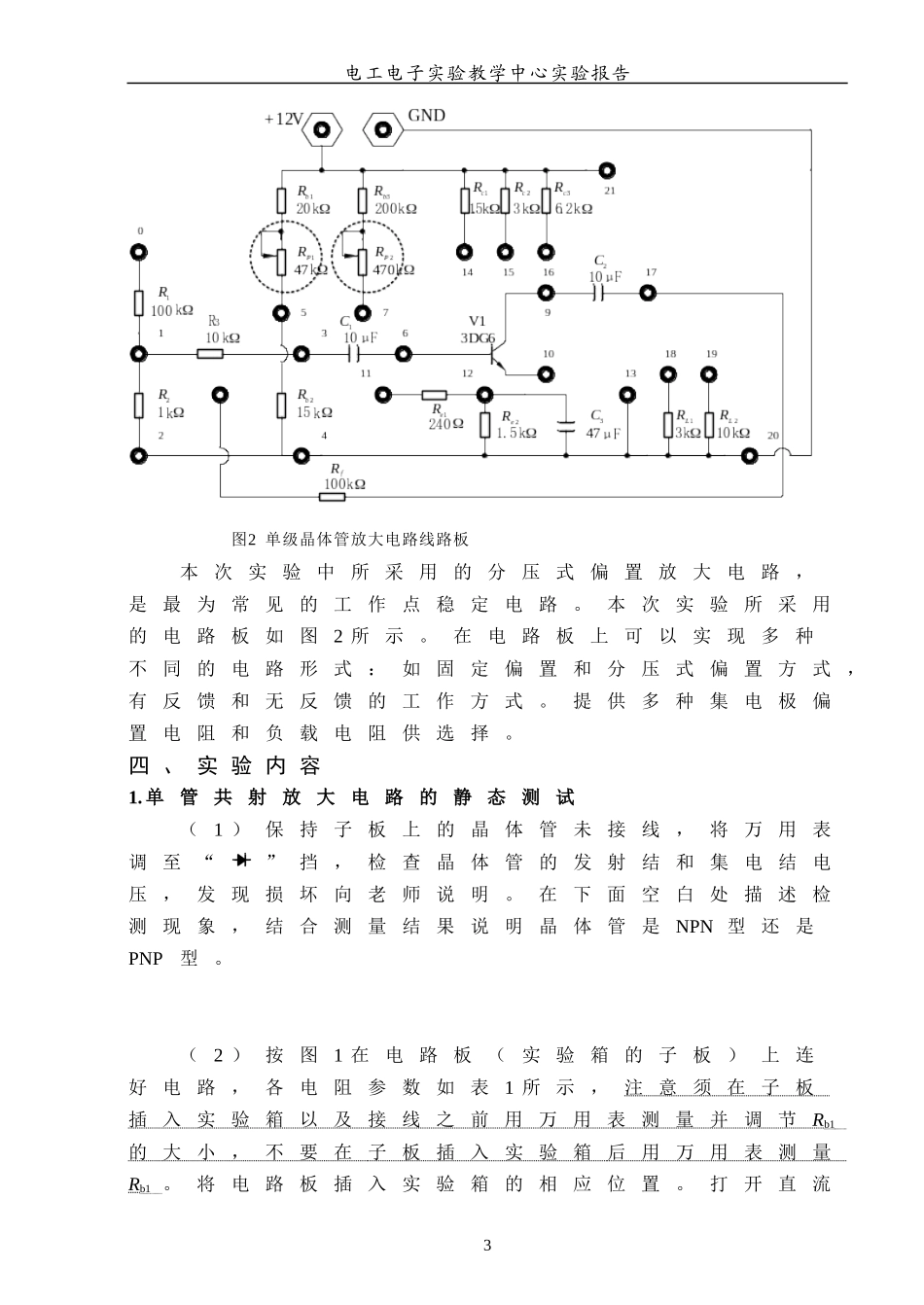

姓名班级学号台号日期节次成绩教师签字模拟电子技术实验实验二共射基本放大电路的研究一、实验目的二、实验仪器名称及型号三、设计要求1.设计任务设计一具有静态工作点稳定特性的共射极基本放大电路：（1）电源电压VCC=12V，使用硅材料NPN晶体管3DG6(硅小功率高频管)，其电流放大系数β≈75，（实际放大系数会有所不同，在此为了方便按75计算）。（2）选择参数，使ICQ≈1.5mA，3V≤UCEQ≤6V。2.设计提示为了使放大器获得尽可能高的放大倍数，同时又不因进入非线性区而产生波形失真，就必须设置一个合适的静态工作点。若工作点设置得过高，则晶体管易进入饱和区而产生饱和失真；反之则电工电子实验教学中心实验报告晶体管易进入截止区而产生截止失真。根据要求，所选电路如图1所示。图1共射极放大电路直流通路为保证静态工作点的稳定，要求：I1=（5~10）IBUBQ=（3~5）UBEQ选，由得：由可确定；又，令，则。可选择。根据，可求得，可选择。这样就完成了电路的设计。所得数据为，，，当然读者可根据所给条件做出自己的设计，上述这组数据仅供参考。2电工电子实验教学中心实验报告图2单级晶体管放大电路线路板本次实验中所采用的分压式偏置放大电路，是最为常见的工作点稳定电路。本次实验所采用的电路板如图2所示。在电路板上可以实现多种不同的电路形式：如固定偏置和分压式偏置方式，有反馈和无反馈的工作方式。提供多种集电极偏置电阻和负载电阻供选择。四、实验内容1.单管共射放大电路的静态测试（1）保持子板上的晶体管未接线，将万用表调至“”挡，检查晶体管的发射结和集电结电压，发现损坏向老师说明。在下面空白处描述检测现象，结合测量结果说明晶体管是NPN型还是PNP型。（2）按图1在电路板（实验箱的子板）上连好电路，各电阻参数如表1所示，注意须在子板插入实验箱以及接线之前用万用表测量并调节Rb1的大小，不要在子板插入实验箱后用万用表测量Rb1。将电路板插入实验箱的相应位置。打开直流3电工电子实验教学中心实验报告稳压电源的开关，用万用表直流电压测量档测量电源的输出并调节电源，使万用表显示12V（直流稳压电源屏幕上显示的电压值作为参考）。用连接线将电源接至实验箱的＋12V与GND两个接口上（注意极性），此时用万用表测量电路板上＋VCC与GND两点之间的电压应为12V。（3）测量UB、UC、UE，记入表1中的第一行。根据测得数据，计算ICQ和UCEQ的值。表1静态工作点测量数据记录实验参数测量值计算值VCCRb1Rb2RcReUB/VUC/VUE/VICQUCEQ12V45kΩ15kΩ3kΩ1.5kΩ6V45kΩ15kΩ3kΩ1.5kΩ12V30kΩ15kΩ3kΩ1.5kΩ12V45kΩ15kΩ1.5kΩ1.5kΩ12V45kΩ15kΩ3kΩ1kΩ（4）改变电路中各元器件参数，用相同的方法，测量参数改变后的静态工作点，把测量后计算得到的ICQ和UCEQ的结果填入表1中。讨论各行数据之间的差异，并将所测结果与理论计算值比较：2.调整放大电路的最佳静态工作点4电工电子实验教学中心实验报告图3共射极基本放大电路按图3在实验箱子板上完成电路连接。将电路板（实验箱的子板）插入实验箱的相应位置。将电源接在实验箱的＋12V与GND两个接口上（注意电源的极性和大小）。将函数发生器的输出调为1kHz的正弦交流电压，峰-峰值调至30mV后接入到电路板的3与4端之间，4端接函数发生器的公共端。将示波器的探头接到放大电路的输出端uo，即17与20之间，20端接示波器探头的地端。调节电位器RP1，观察输出电压uo的波形，在不失真的前提下，使其输出波形幅值最大，测量此时的静态工作点。测量静态工作点的步骤：先断开函数发生器与电路的连接，用万用表的直流电压档分别测量此时晶体管各电极c、b和e端与GND端之间的电压UC、UB和UE，将结果记入表2中。测完后将两个表笔从电路中断开。表2静态工作点的测量数据记录测量项目UC/VUB/VUE/V测量值3.电压放大倍数的测量5电工电子实验教学中心实验报告保持刚才的电路参数不变。函数发生器改接在1与2端之间，调节函数发生器的输出，使3与4端的有效值为10mV（可用示波器监测）。放大电路的输出端17与20之间接负载电阻RL。若输出波形没有失真，则可以进行放大倍数的测量，并画出此时输入与输出波形之间的相位关系。已知输入信号Ui...
