NaOH水溶液三效并流加料蒸发装置的设计VIP免费

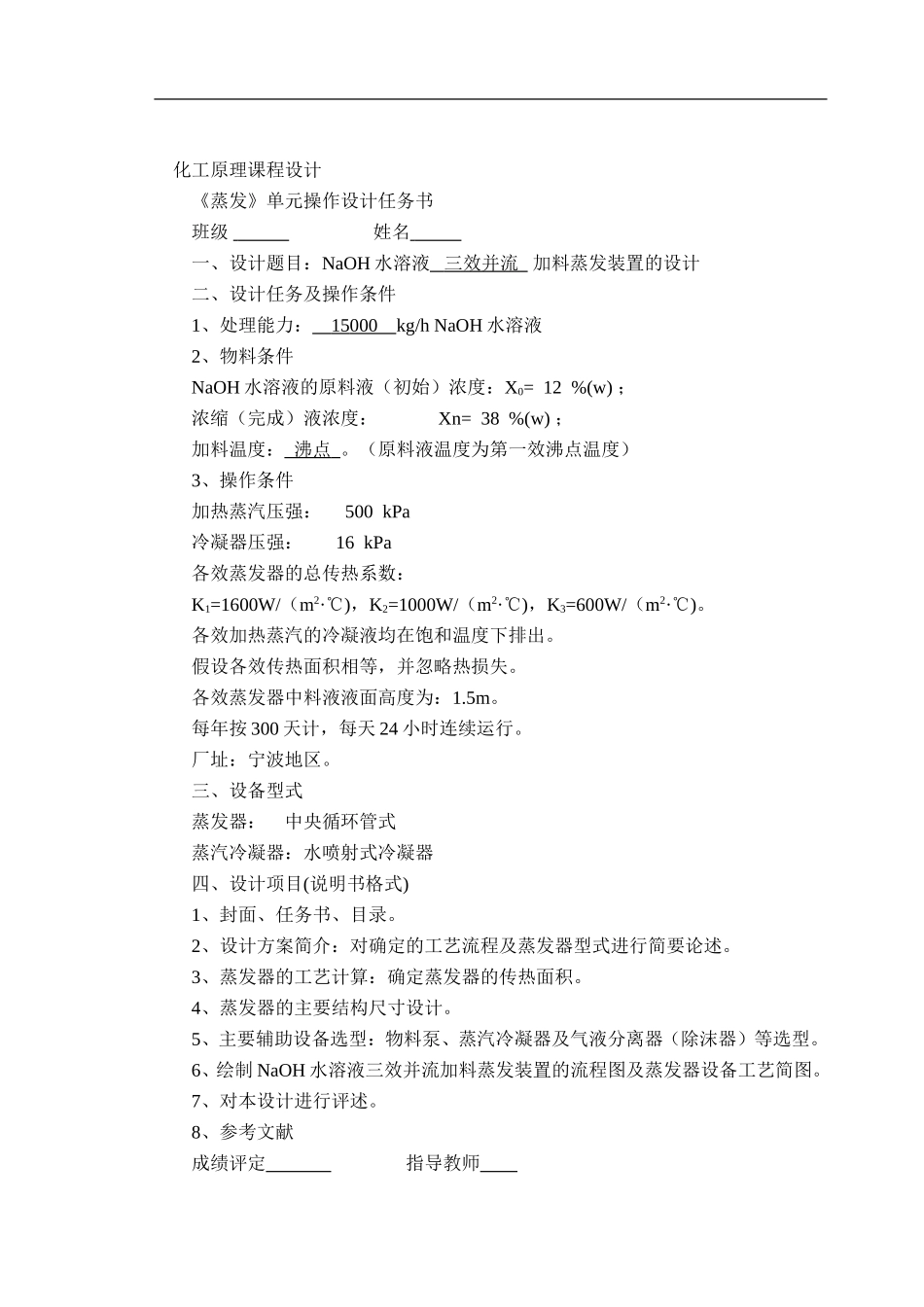

化工原理课程设计《蒸发》单元操作设计任务书班级姓名一、设计题目：NaOH水溶液三效并流加料蒸发装置的设计二、设计任务及操作条件1、处理能力：15000kg/hNaOH水溶液2、物料条件NaOH水溶液的原料液（初始）浓度：X0=12%(w)；浓缩（完成）液浓度：Xn=38%(w)；加料温度：沸点。（原料液温度为第一效沸点温度）3、操作条件加热蒸汽压强：500kPa冷凝器压强：16kPa各效蒸发器的总传热系数：K1=1600W/（m2·℃)，K2=1000W/（m2·℃)，K3=600W/（m2·℃)。各效加热蒸汽的冷凝液均在饱和温度下排出。假设各效传热面积相等，并忽略热损失。各效蒸发器中料液液面高度为：1.5m。每年按300天计，每天24小时连续运行。厂址：宁波地区。三、设备型式蒸发器：中央循环管式蒸汽冷凝器：水喷射式冷凝器四、设计项目(说明书格式)1、封面、任务书、目录。2、设计方案简介：对确定的工艺流程及蒸发器型式进行简要论述。3、蒸发器的工艺计算：确定蒸发器的传热面积。4、蒸发器的主要结构尺寸设计。5、主要辅助设备选型：物料泵、蒸汽冷凝器及气液分离器（除沫器）等选型。6、绘制NaOH水溶液三效并流加料蒸发装置的流程图及蒸发器设备工艺简图。7、对本设计进行评述。8、参考文献成绩评定指导教师目录目录1设计方案简介..........................................11.1设计方案论证.............................................11.2蒸发器简介...............................................12设计任务..............................................32.1估算各效蒸发量和完成液浓度...............................32.2估算各效溶液的沸点和有效总温度差.........................32.2.1各效由于溶液沸点而引起的温度差损失...........................42.2.2由于液柱静压力而引起的沸点升高（温度差损失）.................42.2.3由流动阻力而引起的温度差损失.................................52.2.4各效料液的温度和有效总温差...................................52.3加热蒸汽消耗量和各效蒸发水量的初步计算...................62.4蒸发器传热面积的估算.....................................72.5有效温差的再分配..........................................72.6重复上述计算步骤.........................................82.6.1计算各效料液浓度.............................................82.6.2计算各效料液的温度...........................................82.6.3各效的热量衡算...............................................92.6.4蒸发器传热面积的计算........................................102.7计算结果列表............................................113蒸发器的主要结构尺寸的计算...........................123.1加热管的选择和管数的初步估算............................123.2循环管的选择............................................123.3加热室直径及加热管数目的确定............................123.4分离室直径和高度的确定..................................123.5接管尺寸的确定..........................................133.5.1热蒸汽进口，二次蒸气出口，其中Vs为流体的体积流量..........133.5.2溶液进出口，因为第一效的流量最大，所以取其为计算量..........133.5.3冷凝水出口..................................................134蒸发装置的辅助设备的选用计算.........................154.1气液分离器..............................................154.1.1本设计采用的是惯性式除沫器，其主要作用是为了防止损失有用的产品或防止污染冷凝液体。...................................................154.1.2分离器的选型................................................154.2蒸汽冷凝器的选型设计....................................15II目录4.2.1本设计采用的是多层孔板式蒸汽冷凝器，其性能参数如表..........154.2.2蒸汽冷凝器的选型............................................164.3泵的选择..................................
