GB50173-2014-电气装置安装工程-66kV及以下架空电力线路施工及验收规范-D类表格VIP免费

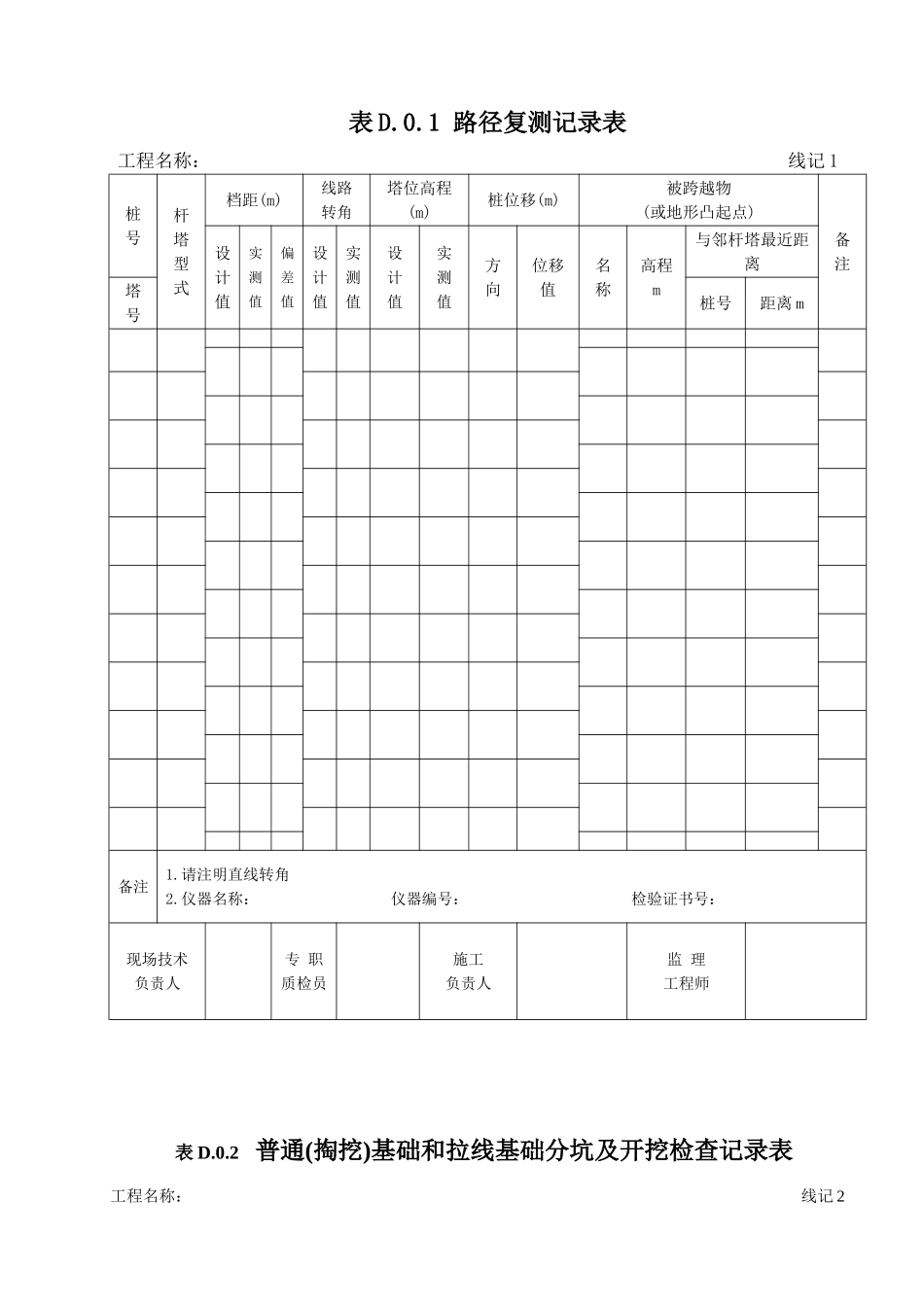

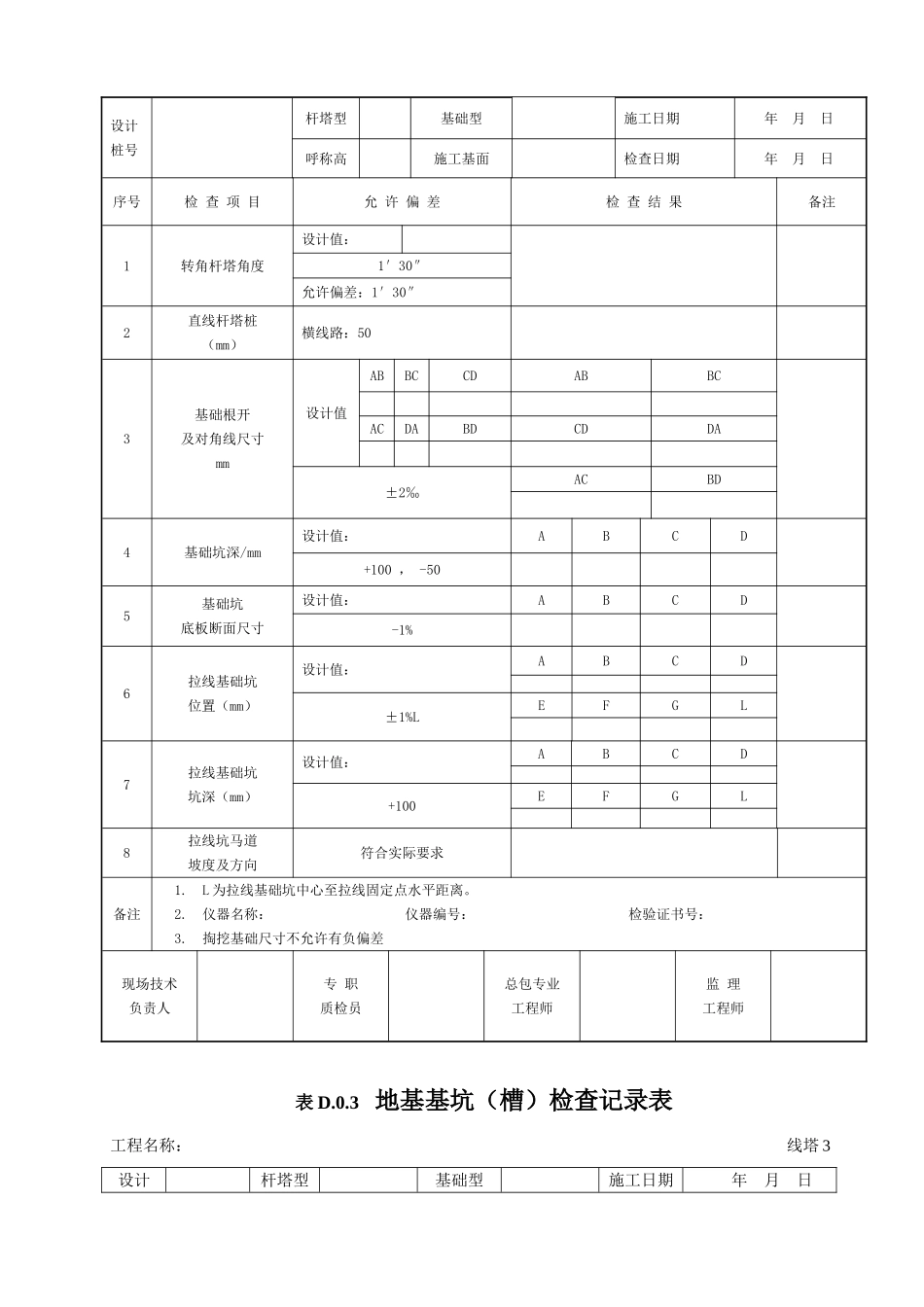

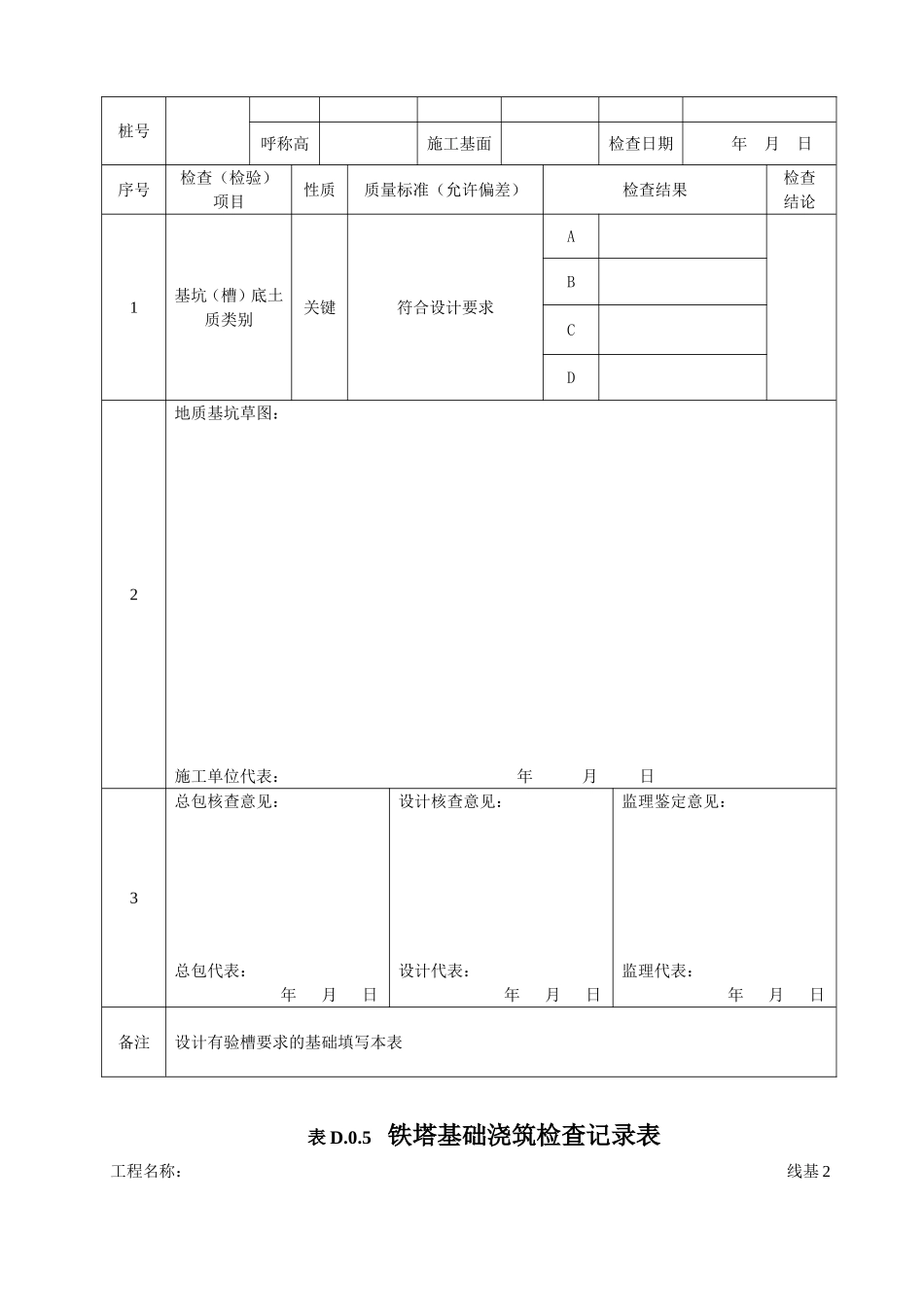

表D.0.1路径复测记录表工程名称：线记1桩号杆塔型式档距(m)线路转角塔位高程(m)桩位移(m)被跨越物(或地形凸起点)备注设计值实测值偏差值设计值实测值设计值实测值方向位移值名称高程m与邻杆塔最近距离塔号桩号距离m备注1.请注明直线转角2.仪器名称：仪器编号：检验证书号：现场技术负责人专职质检员施工负责人监理工程师表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表工程名称：线记2设计桩号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1转角杆塔角度设计值：1′30″允许偏差：1′30″2直线杆塔桩（mm）横线路：503基础根开及对角线尺寸mm设计值ABBCCDABBCACDABDCDDA±2‰ACBD4基础坑深/mm设计值：ABCD+100，-505基础坑底板断面尺寸设计值：ABCD-1%6拉线基础坑位置（mm）设计值：ABCD±1%LEFGL7拉线基础坑坑深（mm）设计值：ABCD+100EFGL8拉线坑马道坡度及方向符合实际要求备注1.L为拉线基础坑中心至拉线固定点水平距离。2.仪器名称：仪器编号：检验证书号：3.掏挖基础尺寸不允许有负偏差现场技术负责人专职质检员总包专业工程师监理工程师表D.0.3地基基坑（槽）检查记录表工程名称：线塔3设计杆塔型基础型施工日期年月日桩号呼称高施工基面检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果检查结论1基坑（槽）底土质类别关键符合设计要求ABCD2地质基坑草图：施工单位代表：年月日3总包核查意见：总包代表：年月日设计核查意见：设计代表：年月日监理鉴定意见：监理代表：年月日备注设计有验槽要求的基础填写本表表D.0.5铁塔基础浇筑检查记录表工程名称：线基2设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果ABCD1地脚螺栓（锚杆）规格数量关键设计值：符合设计要求2主钢筋规格数量关键设计值：符合设计要求3底层（角钢插入）断面尺寸（mm）重要-1%4基础（锚杆）埋深（mm）重要+100，-505钢筋保护层厚度（mm）重要-5备注掏挖、岩石基础的尺寸不允许有负偏差检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.6铁塔基础成型检查记录表工程名称：线基3设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果ABCD1混凝土强度关键设计值：试块强度：MPa不小于设计值实验报告编号：2立柱断面尺寸（mm）重要-1%3整基基础中心位移顺线路重要30横线路304整基基础扭转（´）重要105回填土重要符合规范第5.0.5条～第5.0.11条规定6同组地脚螺栓中心与立柱中心偏移（mm）一般107基础顶面高差（mm）一般58基础（插入式角钢顶棱）根开及对角线尺寸（mm）设计值一般AB:BC:CD:ABBCCDDADA:AC:BD:允许偏差插入式：±1%螺栓式：±2%ACBD9混凝土表面质量外观外观质量无缺陷及表面平整光滑备注L为拉线环中心至拉线固定点的水平距离检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.7混凝土电杆基础检查记录表工程名称：线基4设计桩号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质质量标准检查结果1预制件规格、数量关键符合设计要求2预制件强度关键设计值：试块强度：Mpa实验报告编号：符合设计要求3拉环、拉棒规格数量关键符合设计要求4底盘埋深（mm）关键设计值：左右+100，-505拉盘埋深（mm）关键设计值：ABCDEFGL+1006底盘高差关键±20左右7整基基础中心位移顺线路关键50横线路508回填土关键符合本规范第5.0.5条～第5.0.11条规定9跟开尺寸（mm）一般设计值：±2010迈步一般3011拉盘中心位移一般延拉线方向，其左右：1%L延拉线方向。其前后：1º12拉线棒外观拉棒无弯曲、锈蚀角度方向一致整齐备注1.底盘高差以立杆后横担安装孔高差为准2.L为拉线盘中心至拉线挂点的水平距离3.D为两底盘根开值4.拉线基础的尺寸不允许有负偏差检查结论现场技术负责人专职质检员总包专业工程师监理工程师表D.0.8铁塔组立检查记录表工程名称：线塔1设计桩号铁塔型呼称高施工日期年月日塔全高检查日期年月日序号检查（检验）项目性质质量标准检查结果1铁塔钢管塔拉线塔节点间主材弯...
