35KV线路杆塔基础施工组织设计VIP免费

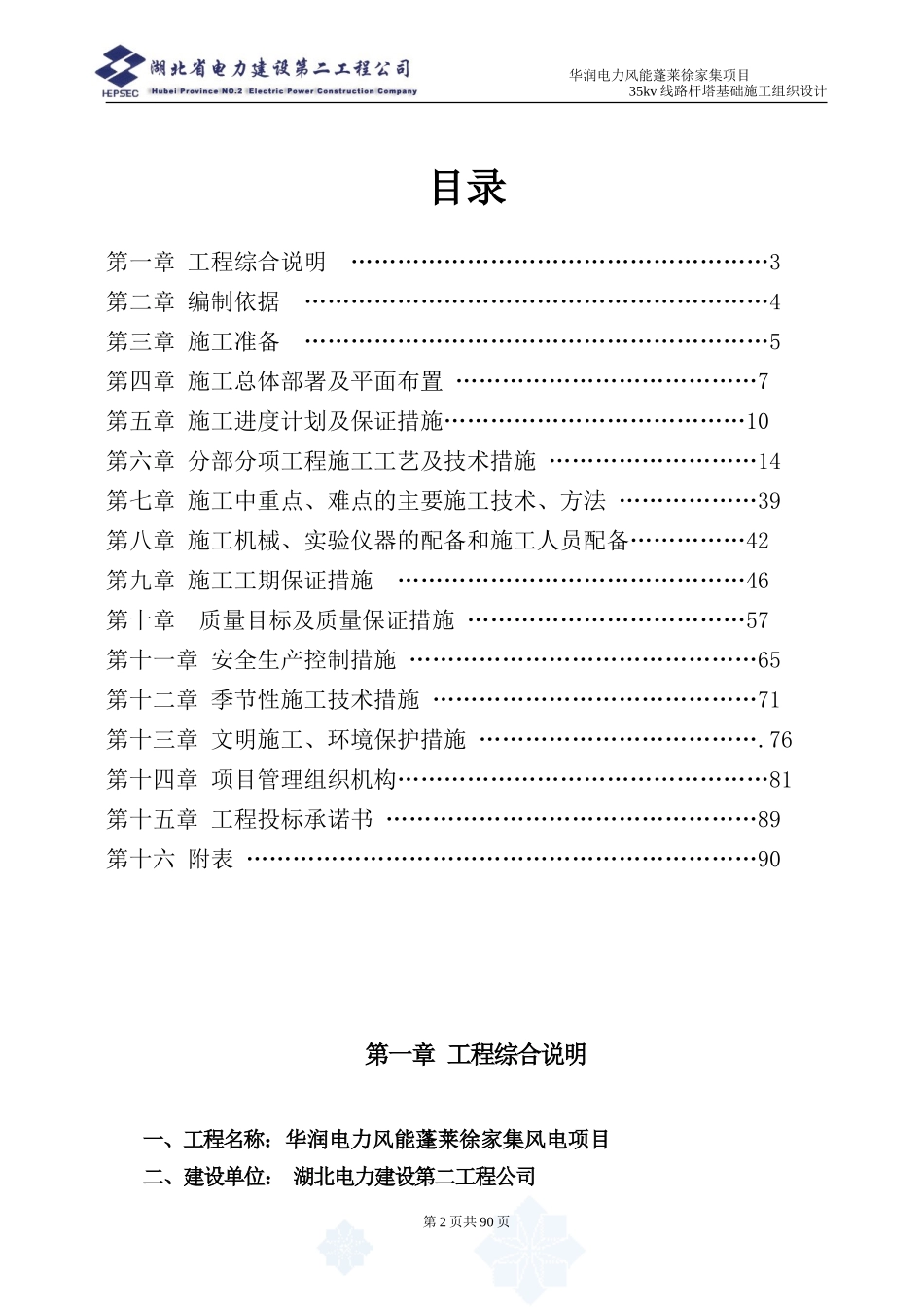

华润电力风能蓬莱徐家集项目35kv线路杆塔基础施工组织设计华润电力风能蓬莱徐家集风电项目工程35kv线路杆塔基础施工组织设计第1页共90页华润电力风能蓬莱徐家集项目35kv线路杆塔基础施工组织设计目录第一章工程综合说明………………………………………………3第二章编制依据……………………………………………………4第三章施工准备……………………………………………………5第四章施工总体部署及平面布置…………………………………7第五章施工进度计划及保证措施…………………………………10第六章分部分项工程施工工艺及技术措施………………………14第七章施工中重点、难点的主要施工技术、方法………………39第八章施工机械、实验仪器的配备和施工人员配备……………42第九章施工工期保证措施………………………………………46第十章质量目标及质量保证措施………………………………57第十一章安全生产控制措施………………………………………65第十二章季节性施工技术措施……………………………………71第十三章文明施工、环境保护措施……………………………….76第十四章项目管理组织机构…………………………………………81第十五章工程投标承诺书…………………………………………89第十六附表…………………………………………………………90第一章工程综合说明一、工程名称：华润电力风能蓬莱徐家集风电项目二、建设单位：湖北电力建设第二工程公司第2页共90页华润电力风能蓬莱徐家集项目35kv线路杆塔基础施工组织设计三、建设地点：山东省烟台市蓬莱市徐家集四、设计单位：蓬莱市兴源电力设计有限公司五、工程内容：#1～#36线路杆塔基础共36基杆塔基础施工、保护帽施工,铁塔架立，安装，导线，电缆敷设等六、工程质量目标：国家级优良标准；七、地址条件：根据现场调查及详勘结果，工程沿线地质构造清晰，未发现断裂构造；未发现影响基础稳定性的不良地质作用。1、地形地貌工程沿线属低山丘陵地貌类型，南高北低，丘陵分布于低山区周围及其延伸部分，海拔110m-240m，沟壑纵横交错，属山前冲洪积、丘陵剥蚀平地为主的地带。2、地基岩土根据区域地质、附近已建工程搜集资料和本次勘测结果，沿线地基为全新世海陆交互沉积地层，主要由耕土、粉质粘土、强风化玄武岩组成。3、地下水及场地水、土的腐蚀性。在初勘及详勘期间，勘察深度内未见稳定地下水露出。第3页共90页华润电力风能蓬莱徐家集项目35kv线路杆塔基础施工组织设计第二章编制依据一、编制说明本施工方案是依据建设单位提供的招标文件，我公司近几年同类工程施工资料、施工经验，国家有关施工规范及验收标准进行编制的。本施工组织设计针对本工程施工中的关键点、难点及其处理措施，主要施工方法，施工组织机构，劳动力及主要机械设备使用计划，材料供应计划，质量、安全、工期保证措施及文明施工与环境保护措施等几方面进行阐述说明。二、编制依据《普通砼配合比设计技术规定》（JGJ55—81）《砼强度检验评定标准》（GBJ107—87）《工业与民用建筑灌注桩基础设计与施工规程》（JGJ4—80）《砼结构工程施工及验收规范》（GB50204—02）《建筑钢结构焊接规程》（JGJ81—91）《《架空送电线路杆塔结构设计技术规定》（DL/T5154-2002）《架空送电线路基础设计技术规定》（DL/T5219-2005）《混凝土结构设计规范》（GB50010-2002）《地基与基础工程施工及验收规范》（GB50026—93）《钢结构工程质量评定标准》（GB500221—95）《电力建设工程施工技术管理制度》湖北电力建设第二工程公司质量管理体系文件湖北电力建设第二工程公司质量手册湖北电力建设第二工程公司职业安康及环境质量管理文件湖北电力建设第二工程公司的有关规定和要求第三章施工准备第4页共90页华润电力风能蓬莱徐家集项目35kv线路杆塔基础施工组织设计一、技术准备1、熟悉图纸认真研究核对内部图纸会审：使参与施工的工程技术人员充分了解和掌握设计意图、结构特点，能够按照设计要求顺利施工，在收到图纸和技术文件后立即组织人员熟悉研究。对发现的难点、疑问、错误做出记录整理汇总，在设计交底会上与甲方、设计单位协商解决。2、施工前技...
