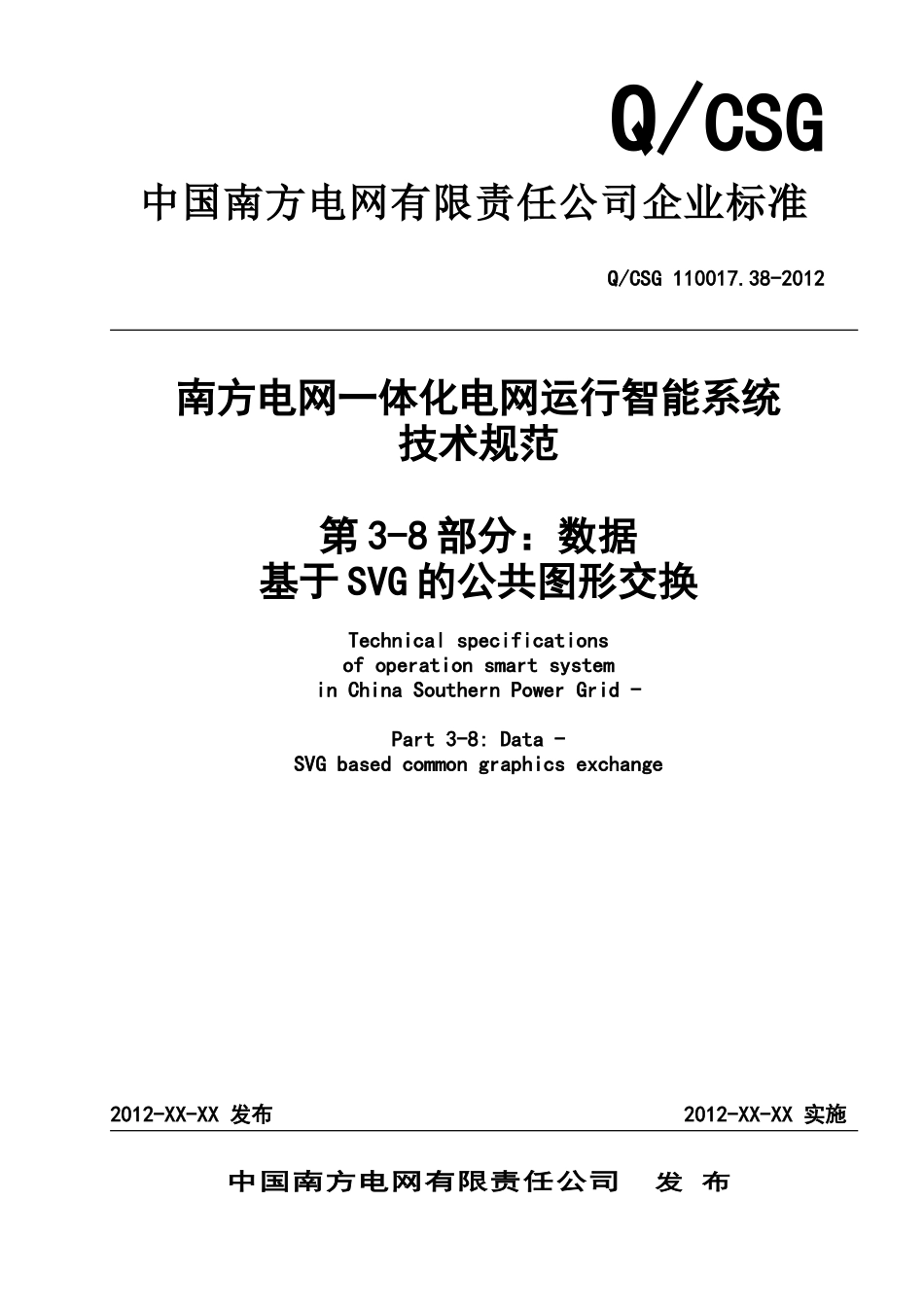

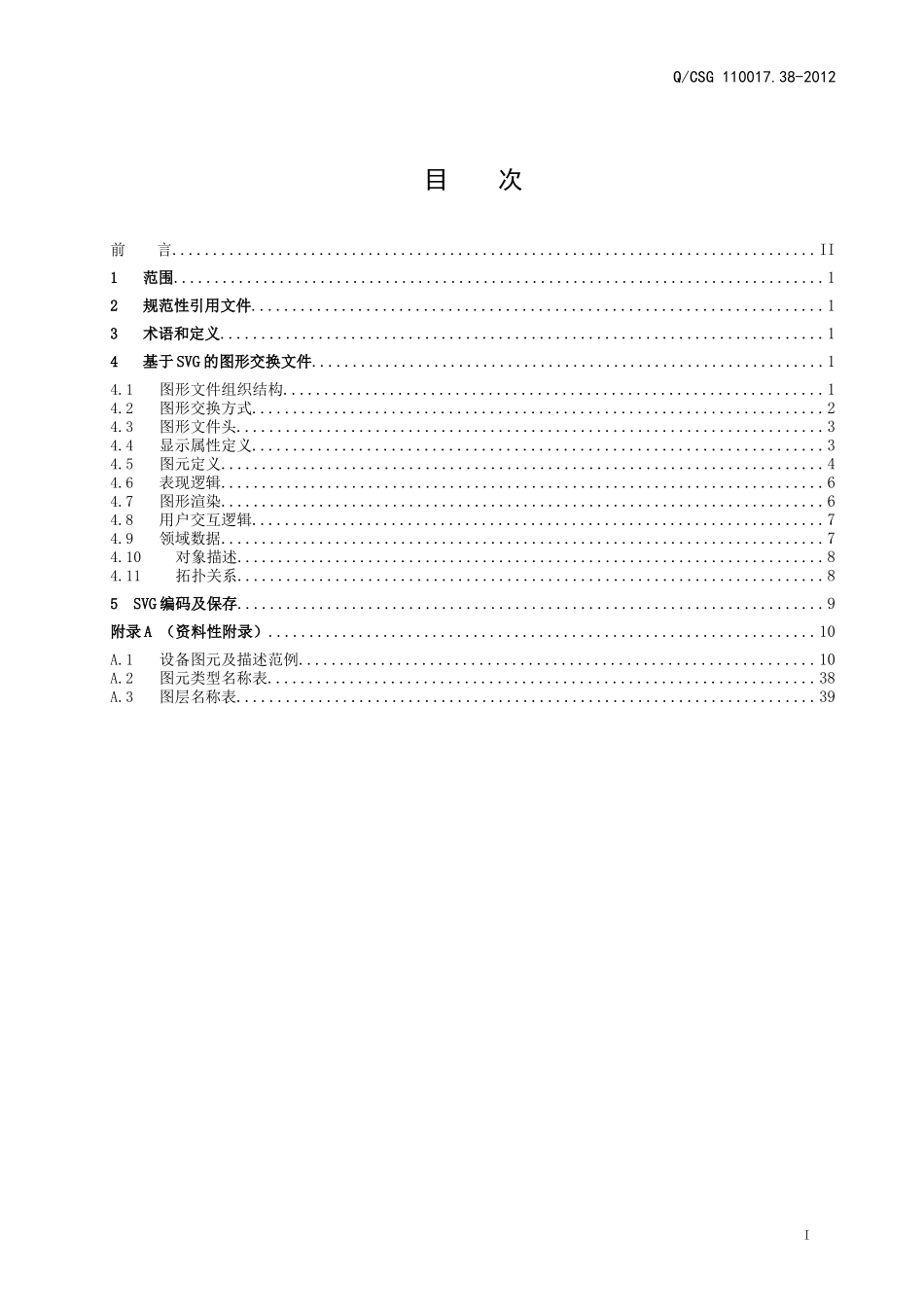

Q/CSG中国南方电网有限责任公司企业标准Q/CSG110017.38-2012南方电网一体化电网运行智能系统技术规范第3-8部分：数据基于SVG的公共图形交换TechnicalspecificationsofoperationsmartsysteminChinaSouthernPowerGrid-Part3-8:Data-SVGbasedcommongraphicsexchange2012-XX-XX发布2012-XX-XX实施中国南方电网有限责任公司发布Q/CSG110017.38-2012目次前言...............................................................................II1范围................................................................................12规范性引用文件......................................................................13术语和定义..........................................................................14基于SVG的图形交换文件...............................................................14.1图形文件组织结构..................................................................14.2图形交换方式......................................................................24.3图形文件头........................................................................34.4显示属性定义......................................................................34.5图元定义..........................................................................44.6表现逻辑..........................................................................64.7图形渲染..........................................................................64.8用户交互逻辑......................................................................74.9领域数据..........................................................................74.10对象描述........................................................................84.11拓扑关系........................................................................85SVG编码及保存........................................................................9附录A（资料性附录）...................................................................10A.1设备图元及描述范例...............................................................10A.2图元类型名称表...................................................................38A.3图层名称表.......................................................................39IQ/CSG110017.38-2012前言为落实公司二次一体化的工作要求，提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂、缺乏统一的建设和运行标准等问题，经研究国内外电网运行技术支持系统建设思路和实践案例，提出建设一体化电网运行智能系统的总体解决方案。为推进一体化电网运行智能系统标准化、规范化建设，特制定南方电网一体化电网运行智能系统系列标准。本次发布的系列标准是2012年版，适用于2013年起开始可研的新建或技改项目，指导公司一体化电网运行智能系统网、省、地（县）主站和厂站系统建设。本系列标准分为8部分共73篇，第一部分为总则，共2篇，描述了标准体系和术语定义；第二部分为架构，共3篇，描述了系统总体、主站和厂站架构和原则；第三部分为数据，共13篇，描述了数据源、数据架构和数据交换等要求；第四部分为平台，共6篇，描述了系统平台和OSB总线相关要求；第五部分为主站应用，共26篇，描述了主站端系统各模块功能要求；第六部分为厂站应用，共16篇，描述了厂站端系统各模块和装置的功能要求；第七部分为配置，共5篇，描述了系统主站和厂站配置和标准化接线要求；第八部分为验收，共2篇，描述了系统主站和厂站验收技术管理要求。标准体系结构如下表所示：标准名称部分篇编号南方电网一体化电网运行智能系统技术规范第1部分：总则第1篇：基本描述Q/CSG110017.11-2012第2篇：术语和定义Q/CSG110017.12-2012第2部分：架构第1篇：总体架构技术规范Q/CSG110017.21-2...
