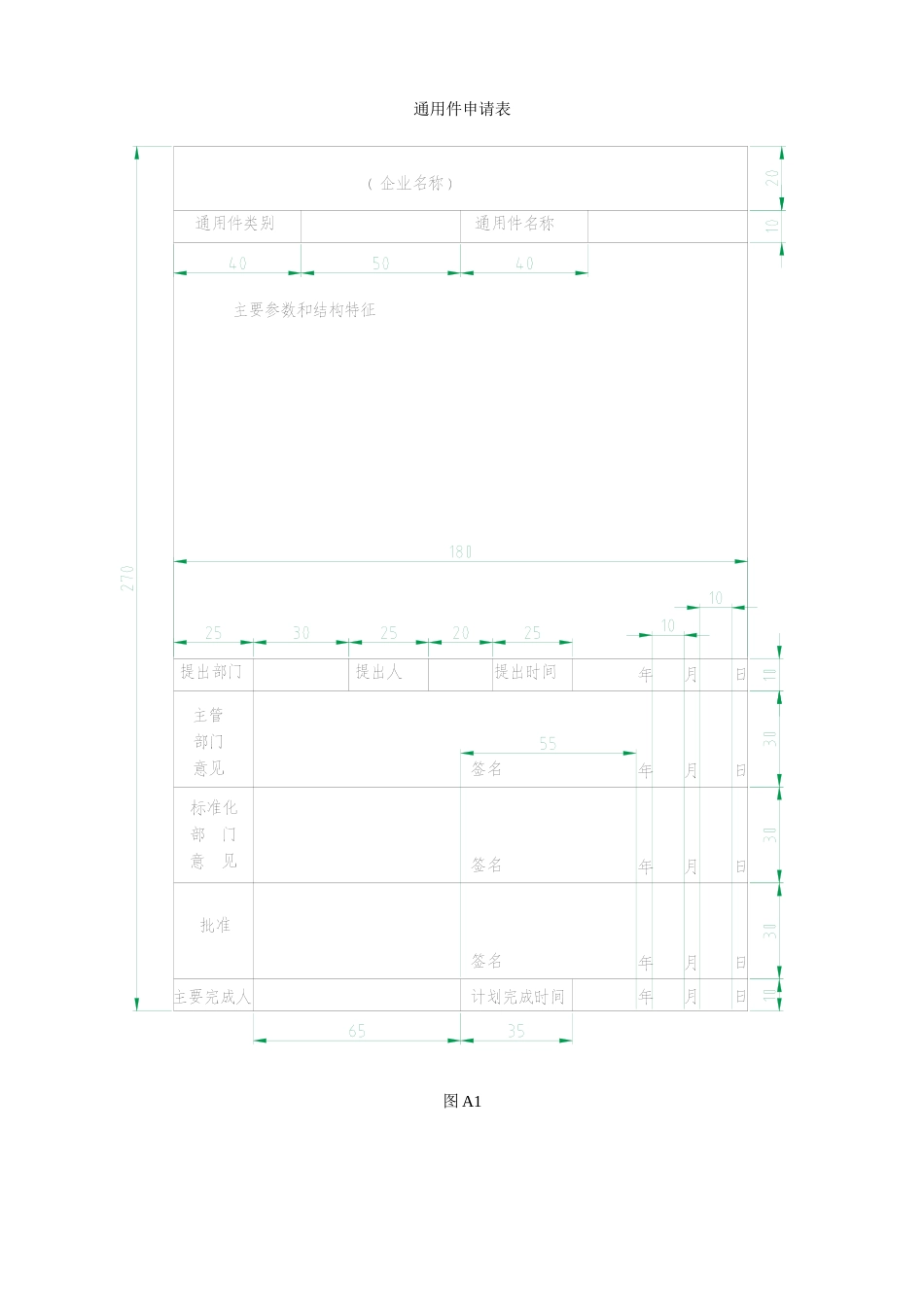

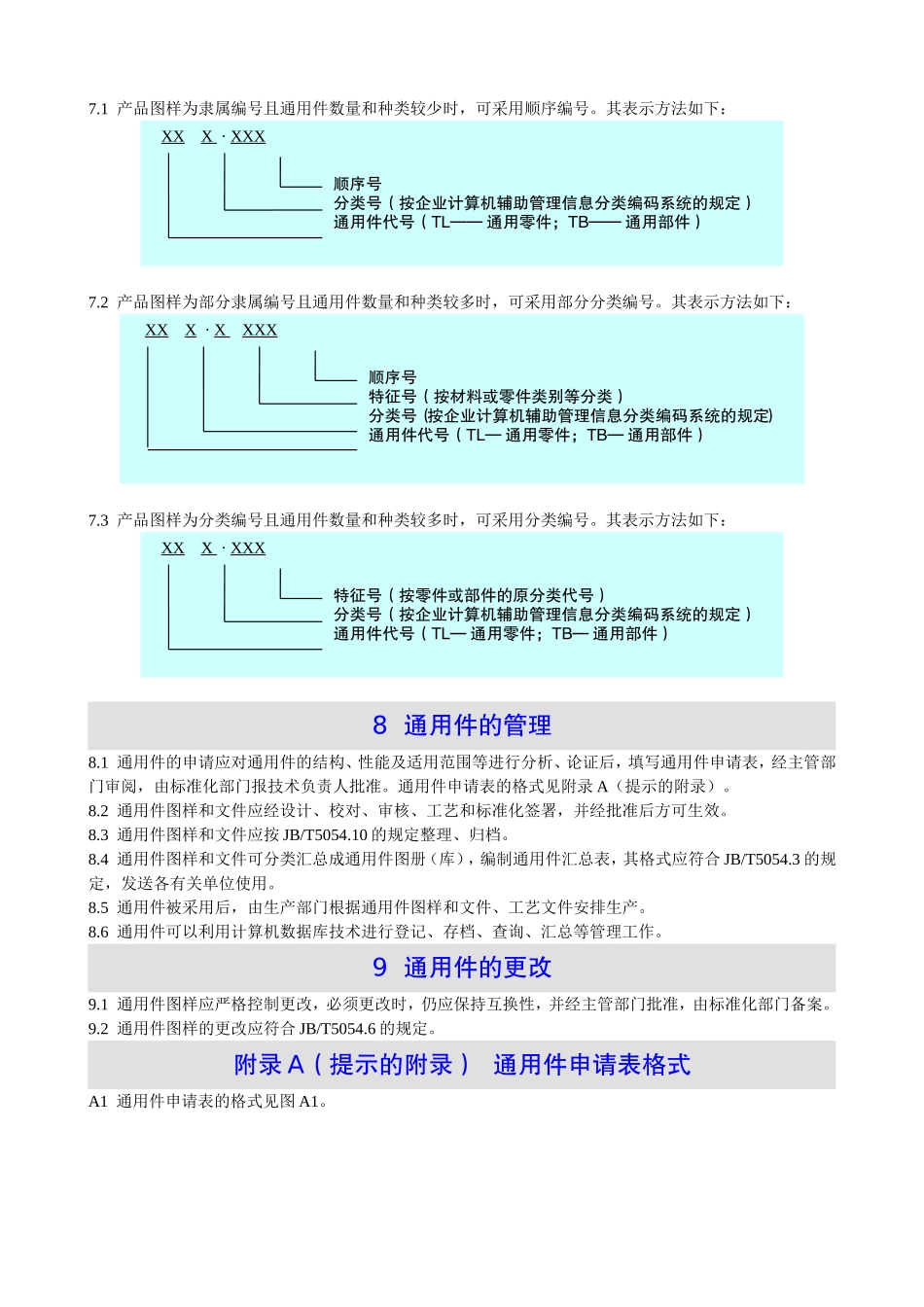

8.产品图样及设计文件通用件管理办法(JB/T5054.8-2001)1范围本标准规定了机械工业产品通用零部件(以下简称通用件)图样及设计文件,包括CAD图样和设计文件(以下简称通用件图样和文件)的管理办法及通用件代号的编制方法。本标准适用于机械工业产品通用件图样和文件的管理。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准昀新版本的可能性。JB/T5054.1—2000产品图样及设计文件总则JB/T5054.3—2000产品图样及设计文件格式JB/T5054.6—2000产品图样及设计文件更改办法JB/T5054.10—2001产品图样及设计文件管理规则3定义本标准采用JB/T5054.1中的定义。4基本要求4.1产品设计时继承已有的零部件,扩大产品的通用化系数,可显著提高设计工作效率,缩短产品设计、试制、生产周期,确保质量,降低成本。因此,在产品设计和改进时,应尽量采用通用件。4.2为建立正常的技术管理秩序,应加强通用件管理。通用件的管理应符合第8章的规定。5构成通用件的条件和方法5.1通用件的构成一般具有下列条件:a)需技术负责人批准;b)适用产品范围较大;c)有专用的代号;d)一般应编成图册。5.2通用件的构成可有以下方法:a)扩大了使用范围的借用件转为通用件;b)产品中通用性高,使用范围较广的零部件变为通用件;c)根据已有零部件的相似特征,对其中基本形状、结构要素出现率较高的零部件,进行汇总与调整,设计成通用零部件。6选用通用件的原则6.1跨系列产品中可广泛采用的零部件,应尽量地设计为通用件。6.2通用部件中可以有标准件、通用件及外购件。6.3通用部件中不应有借用件。7通用件的编号方法通用件应有专用的代号,代号由大写汉语拼音字母和阿拉伯数字构成。具体编号方法由企业自定,本标准推荐三种方法。7.1产品图样为隶属编号且通用件数量和种类较少时,可采用顺序编号。其表示方法如下:7.2产品图样为部分隶属编号且通用件数量和种类较多时,可采用部分分类编号。其表示方法如下:7.3产品图样为分类编号且通用件数量和种类较多时,可采用分类编号。其表示方法如下:8通用件的管理8.1通用件的申请应对通用件的结构、性能及适用范围等进行分析、论证后,填写通用件申请表,经主管部门审阅,由标准化部门报技术负责人批准。通用件申请表的格式见附录A(提示的附录)。8.2通用件图样和文件应经设计、校对、审核、工艺和标准化签署,并经批准后方可生效。8.3通用件图样和文件应按JB/T5054.10的规定整理、归档。8.4通用件图样和文件可分类汇总成通用件图册(库),编制通用件汇总表,其格式应符合JB/T5054.3的规定,发送各有关单位使用。8.5通用件被采用后,由生产部门根据通用件图样和文件、工艺文件安排生产。8.6通用件可以利用计算机数据库技术进行登记、存档、查询、汇总等管理工作。9通用件的更改9.1通用件图样应严格控制更改,必须更改时,仍应保持互换性,并经主管部门批准,由标准化部门备案。9.2通用件图样的更改应符合JB/T5054.6的规定。附录A(提示的附录)通用件申请表格式A1通用件申请表的格式见图A1。XXX·XXX顺序号分类号(按企业计算机辅助管理信息分类编码系统的规定)通用件代号(TL——通用零件;TB——通用部件)XXX·XXXX顺序号特征号(按材料或零件类别等分类)分类号(按企业计算机辅助管理信息分类编码系统的规定)通用件代号(TL—通用零件;TB—通用部件)XXX·XXX特征号(按零件或部件的原分类代号)分类号(按企业计算机辅助管理信息分类编码系统的规定)通用件代号(TL—通用零件;TB—通用部件)通用件申请表图A1
