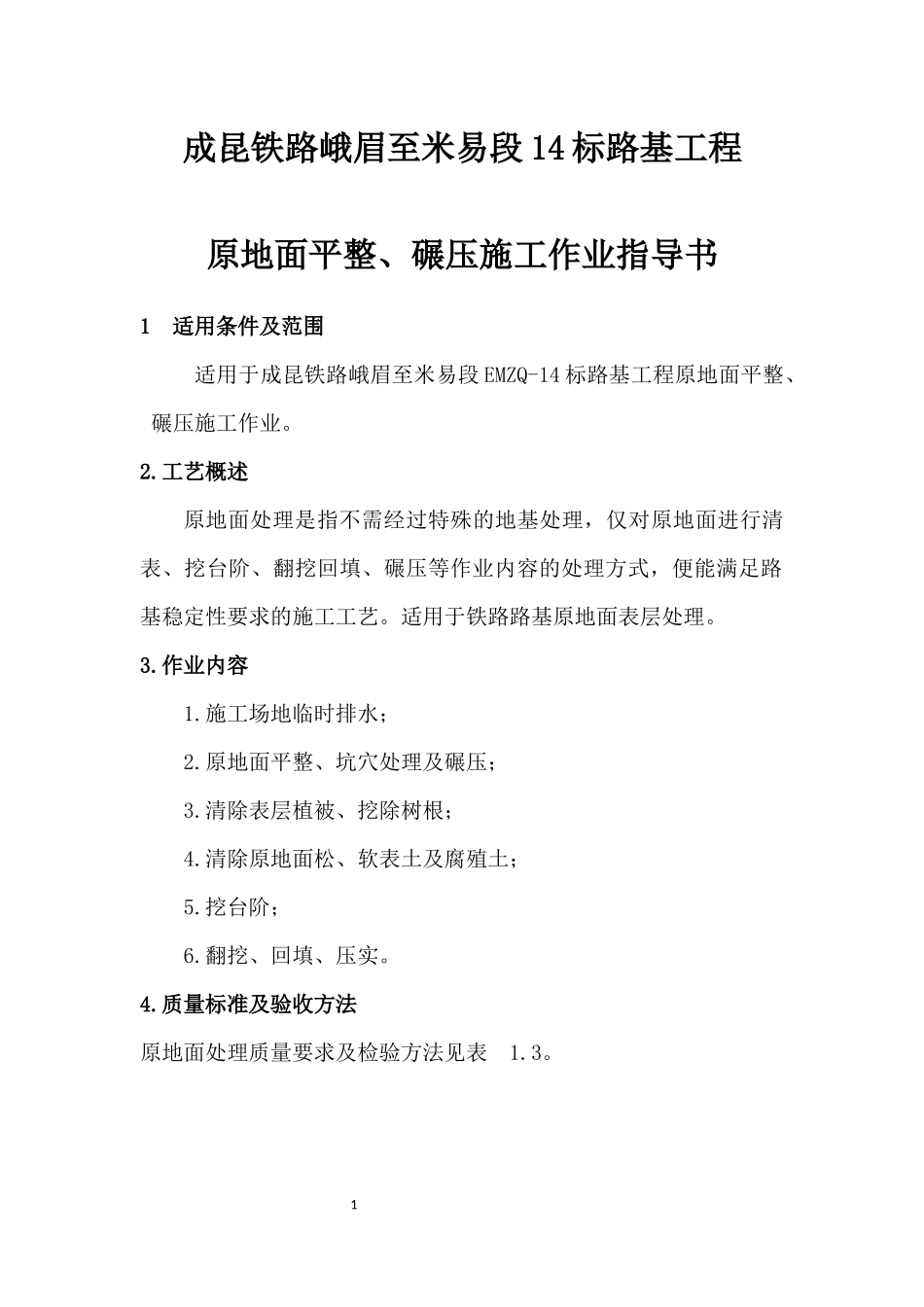

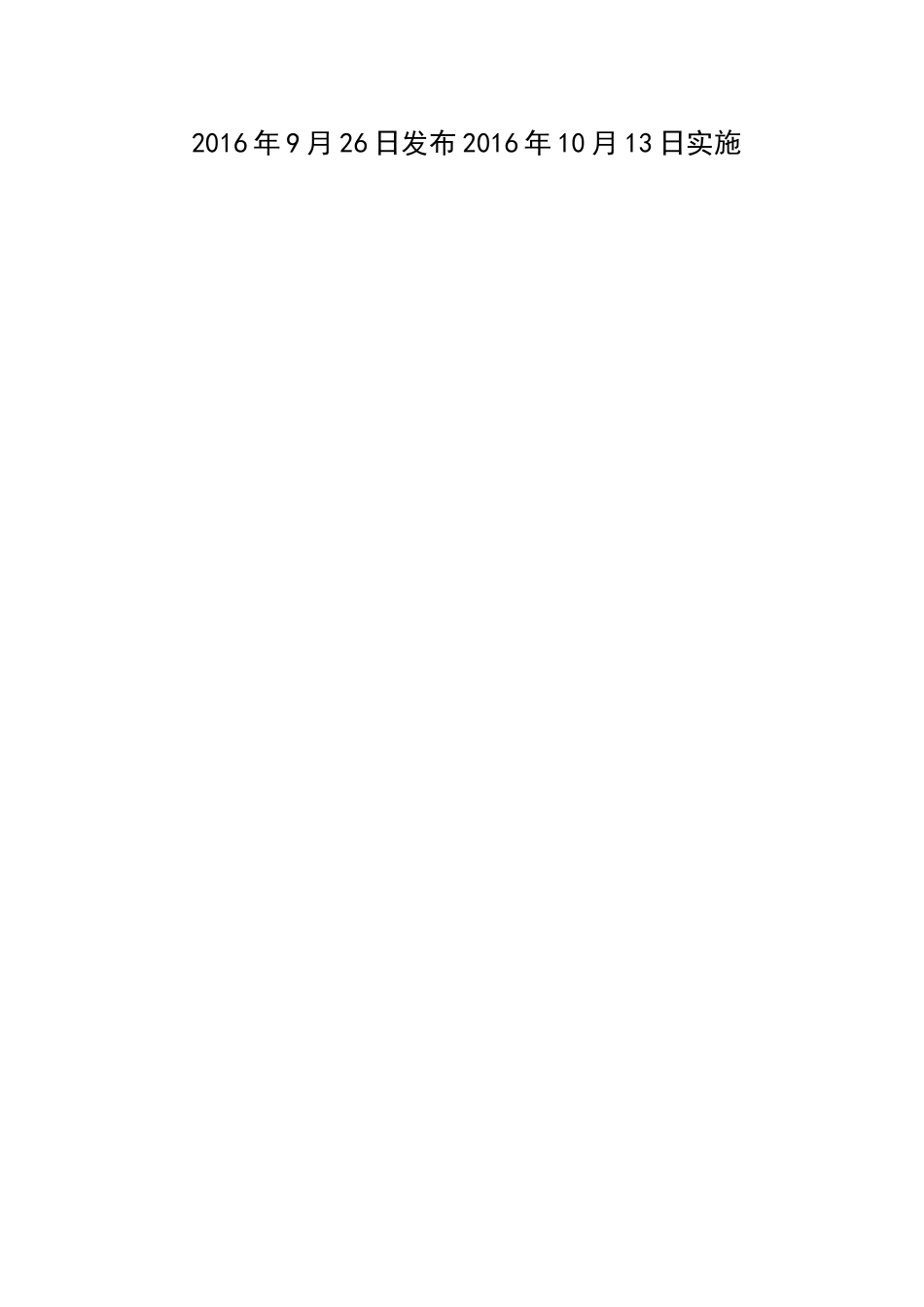

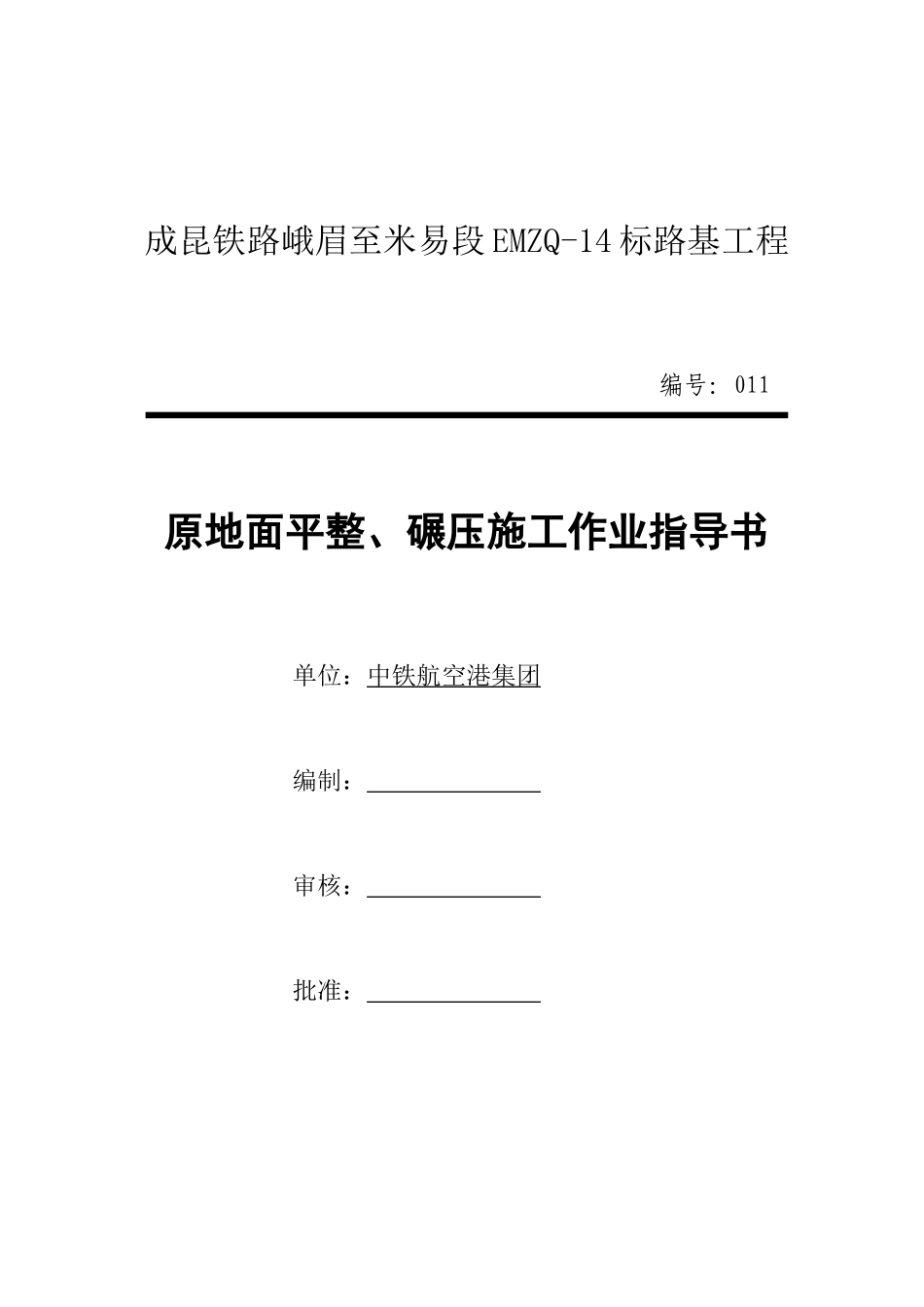

成昆铁路峨眉至米易段EMZQ-14标路基工程编号：011原地面平整、碾压施工作业指导书单位：中铁航空港集团编制：审核：批准：2016年9月26日发布2016年10月13日实施1成昆铁路峨眉至米易段14标路基工程原地面平整、碾压施工作业指导书1适用条件及范围适用于成昆铁路峨眉至米易段EMZQ-14标路基工程原地面平整、碾压施工作业。2.工艺概述原地面处理是指不需经过特殊的地基处理，仅对原地面进行清表、挖台阶、翻挖回填、碾压等作业内容的处理方式，便能满足路基稳定性要求的施工工艺。适用于铁路路基原地面表层处理。3.作业内容1.施工场地临时排水；2.原地面平整、坑穴处理及碾压；3.清除表层植被、挖除树根；4.清除原地面松、软表土及腐殖土；5.挖台阶；6.翻挖、回填、压实。4.质量标准及验收方法原地面处理质量要求及检验方法见表1.3。215.工艺流程图原地面处理施工工艺流程见图1.46.工序步骤及质量控制说明326.1施工准备1.施工场地(1)为了保证施工方便，行车安全和路基稳定，在正式施工前，必须做好清理原地面的工作。清理工作内容包括：砍伐和收集林木，拔掉树墩及树根、小树木、灌木丛、清除基底表面杂草、植被和腐蚀土、淤泥、疏松土壤。(2)修筑临时排水沟，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。(3)完成现场便道及临时用水、用电工程。2.准备施工过程中使用的材料。3.机械设备进场、检修、维护、试运转，并购置备件、耗材。4.技术准备(1)编制原地面处理施工方案，经审批后向操作人员进行技术交底。(2)收集场地工程地质资料和水文地质资料。6.2测量放样根据设计提供的控制点，用全站仪准确测量路基用地范围桩及路基边桩。6.3临时排水施工前，应排除基底积水，在路基两侧挖临时排水沟，并与永久排水设施相结合。排出的水流，不得流人农田、耕地；亦不得引起水沟淤积和路基冲刷。水田、堰塘地段按施工图进行处理，当无43施工图时应视其具体情况采用排水清淤或晾晒压实。若水塘需保留一部分，则应按浸水路堤的要求修筑。6.4原地面处理1.地表清理路基用地范围内的树木、灌木丛、房屋建筑等均应在施工前砍伐或移植清理，全部清除基底表层植被，挖除树根。基底为耕地或松土时，应清除有机土、种植土，按设计要求集中堆放或用于耕地恢复，平整后按规定进行压实。2.挖台阶当原地面坡度陡于1：5时，应顺原地面挖台阶，并碾压密实。挖台阶宽度、高度应符合设计要求，沿线路纵向挖台阶的宽度不应小于2m。设计重点要求挖台阶地段：基岩斜坡上的覆盖层较薄时，应将其挖除后挖台阶；自然横坡陡于1：2.5的路基段，宜清除覆盖土后再挖台阶。3.翻挖及回填在松、软土地段，应将松土翻挖，土块打碎，然后进行回填、整平、压实。其中整平、压实必须达到设计规定要求，方可进行填筑作业。原地面存在较浅的坑、洞、墓穴等，应用原地的土或砂性土回填，并按规定进行压实。6.5原地面压实原地面平整后，进行原地面压实，压实作业操作时应遵循先轻后重、先慢后快、先边后中的原则。碾压过程中始终保持压路机行54驶方向的直线性，到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻两压实带有40cm的重叠量，以保证碾压质量。对于压不到的边角，应辅以人力或小型机具夯实。压实度应满足设计要求。6.6检测按表1.3的要求进行检测，合格后方可进行下道工序作业。7.施工机械及工艺装备序号设备名称单位数量备注1钻机台32钢筋加工设备套13汽车起重机台15挖掘机台1带破碎头6装载机台17压路机台18自卸车台59电焊机台310切割机台111振捣棒台48.作业组织每个施工单元人员配置见表1.7。659.材料消耗主要为机具设备油耗或用电，无其它材料消耗。10.原地面处理及换填施工质量控制及检验（一）质量控制1、改良土检验合格。2、基底应平整、干燥，回填压实质量符合设计要求。（二）检验1、原地面处理前，对地基的地质资料进行检查。地基条件符合设计文件，检查的地质资料与设计文件不符时，及时反馈。检验数量：区间正线路基沿线路纵向连续长度100m，站场路基折合正线双线每100m，施工单位抽样检查4点，至少有1点在碾压范围边线上。检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法进行检...
