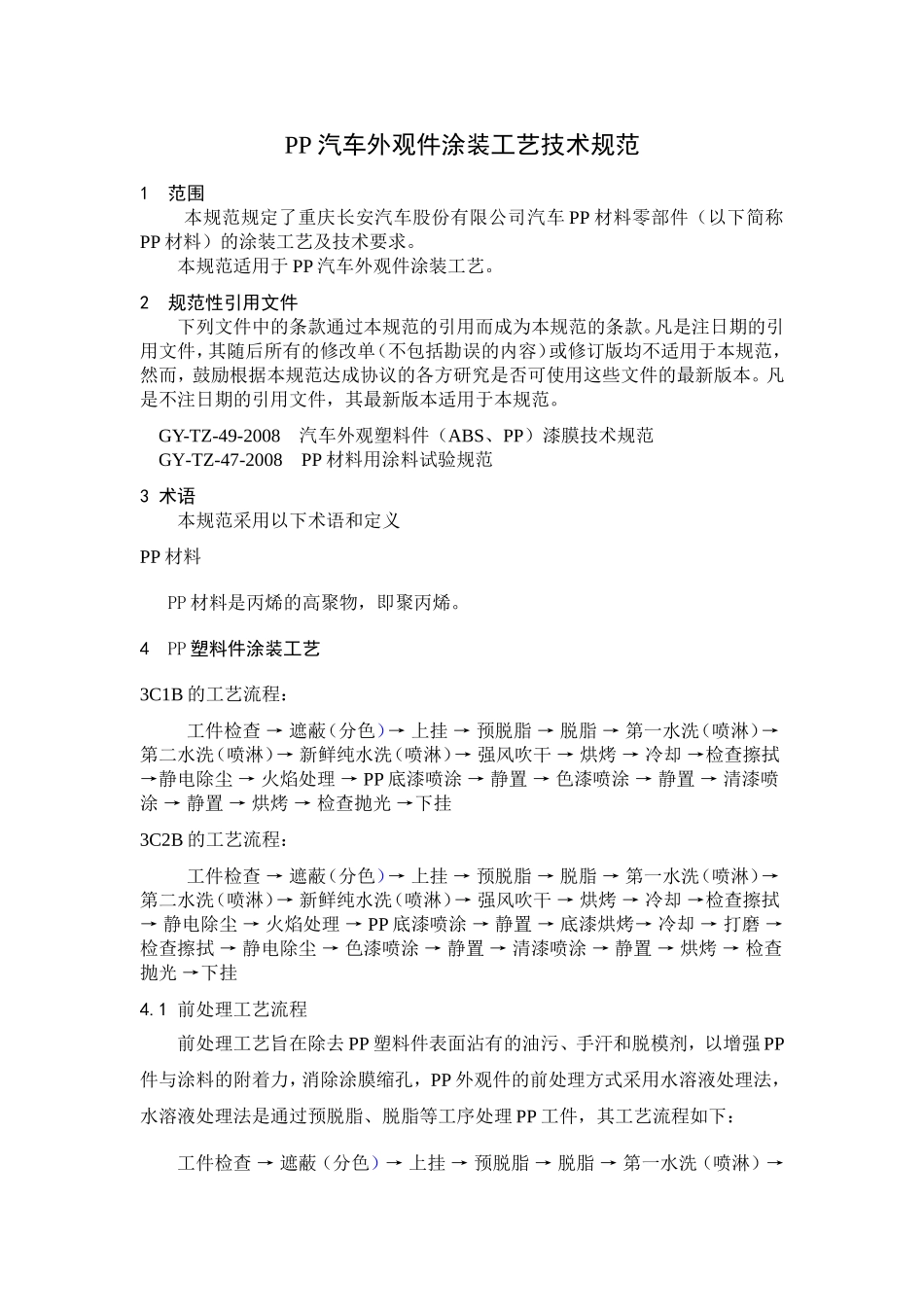

编号代替密级商密3级▲重庆长安汽车股份有限公司内部技术规范PP汽车外观件涂装工艺技术规范2009-11-15制定2009-12-25发布重庆长安汽车股份有限公司发布前言本规范由汽车工程研究院法规标准所管理。本规范由汽车工程研究院汽车工艺所负责起草。本规范主要起草人：郑勇、张先锋、向雪兵、欧丽华。编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录版本号制定/修订者制定/修订日期批准日期PP汽车外观件涂装工艺技术规范1范围本规范规定了重庆长安汽车股份有限公司汽车PP材料零部件（以下简称PP材料）的涂装工艺及技术要求。本规范适用于PP汽车外观件涂装工艺。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GY-TZ-49-2008汽车外观塑料件（ABS、PP）漆膜技术规范GY-TZ-47-2008PP材料用涂料试验规范3术语本规范采用以下术语和定义PP材料PP材料是丙烯的高聚物，即聚丙烯。4PP塑料件涂装工艺3C1B的工艺流程：工件检查→遮蔽（分色）→上挂→预脱脂→脱脂→第一水洗（喷淋）→第二水洗（喷淋）→新鲜纯水洗（喷淋）→强风吹干→烘烤→冷却→检查擦拭→静电除尘→火焰处理→PP底漆喷涂→静置→色漆喷涂→静置→清漆喷涂→静置→烘烤→检查抛光→下挂3C2B的工艺流程：工件检查→遮蔽（分色）→上挂→预脱脂→脱脂→第一水洗（喷淋）→第二水洗（喷淋）→新鲜纯水洗（喷淋）→强风吹干→烘烤→冷却→检查擦拭→静电除尘→火焰处理→PP底漆喷涂→静置→底漆烘烤→冷却→打磨→检查擦拭→静电除尘→色漆喷涂→静置→清漆喷涂→静置→烘烤→检查抛光→下挂4.1前处理工艺流程前处理工艺旨在除去PP塑料件表面沾有的油污、手汗和脱模剂，以增强PP件与涂料的附着力，消除涂膜缩孔，PP外观件的前处理方式采用水溶液处理法，水溶液处理法是通过预脱脂、脱脂等工序处理PP工件，其工艺流程如下：工件检查→遮蔽（分色）→上挂→预脱脂→脱脂→第一水洗（喷淋）→第二水洗（喷淋）→新鲜纯水洗（喷淋）→强风吹干→烘烤→冷却→进入面漆喷涂4.1.1工件检查上挂前对PP塑料件进行检查修整，要求PP塑料件本身颜色与车身电泳漆颜色相近，其表面必须无磕碰伤、无划伤、无毛边，无熔接痕、分模线平整光滑才能上挂。4.1.2遮蔽按需要进行分色遮蔽。4.1.3上挂按要求将工件放在输送架子上。4.1.4预脱脂预脱脂的脱脂液来自脱脂工序的溢流液。每天应对预脱脂槽脱脂液的浓度、脱脂液的pH进行监控，作为控制脱脂槽补加脱脂剂的参考，对预脱脂温度进行监控，调节预脱脂温度在规定的范围内。4.1.5脱脂每天应对脱脂槽脱脂液的浓度、脱脂液的pH进行监控，如果脱脂液的浓度和pH不在规定的范围内，应该及时补加脱脂剂以使脱脂效果达到最佳状态，对脱脂温度进行监控，调节脱脂温度在规定的范围内。塑料件水溶液脱脂剂的一般使用参数如表1。表1塑料件脱脂剂使用参数序号项目使用参数范围1浓度2.0%±0.2%2时间2min～5min3温度50℃～60℃脱脂液的pH根据不同厂家要求有所不同，如立邦脱脂液注重去除油污，所以呈碱性，其脱脂液pH使用范围为8～12；而汉高则注重去除塑料件成型时留下的脱模剂，所以汉高脱脂液pH使用范围为4～6。4.1.6第一水洗第一水洗采用循环纯水洗，槽液通过第二水洗溢流和纯水补加及连续溢流到废水处理地坑的方式进行更新。4.1.7第二水洗第二水洗采用循环纯水洗，槽液通过新鲜纯水洗溢流和纯水补加及连续溢流到第一水洗的方式进行更新。4.1.8新鲜纯水洗新鲜纯水洗后滴水电导要求小于50us/cm，新鲜纯水电导要求小于20us/cm。4.1.9强风吹干采用洁净的压缩空气吹扫2min～3min，将工件表面积水吹扫干净，避免后期烘炉不能将积水烘干引起喷漆时水泡等喷涂缺陷。4.1.10烘烤采用75℃～80℃的温度烘烤25min～40min。4.1.11冷却自然冷却至室温后进入面漆喷涂。4.2面漆喷涂工艺流程PP塑料件喷涂工艺流程有3C1B的喷涂方式和3C2B的喷涂方式。3C1B的喷涂方式可以节省能源...
