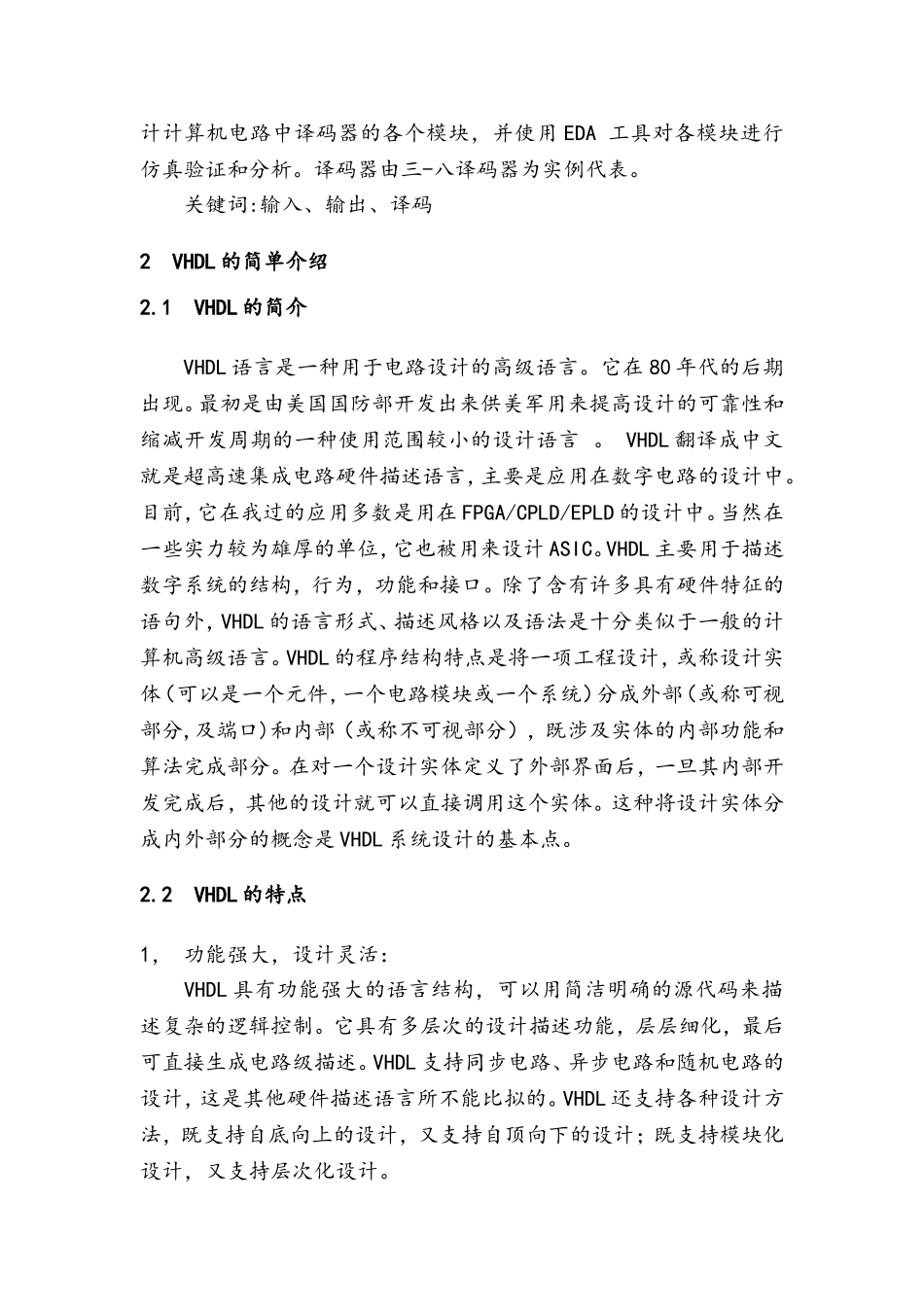

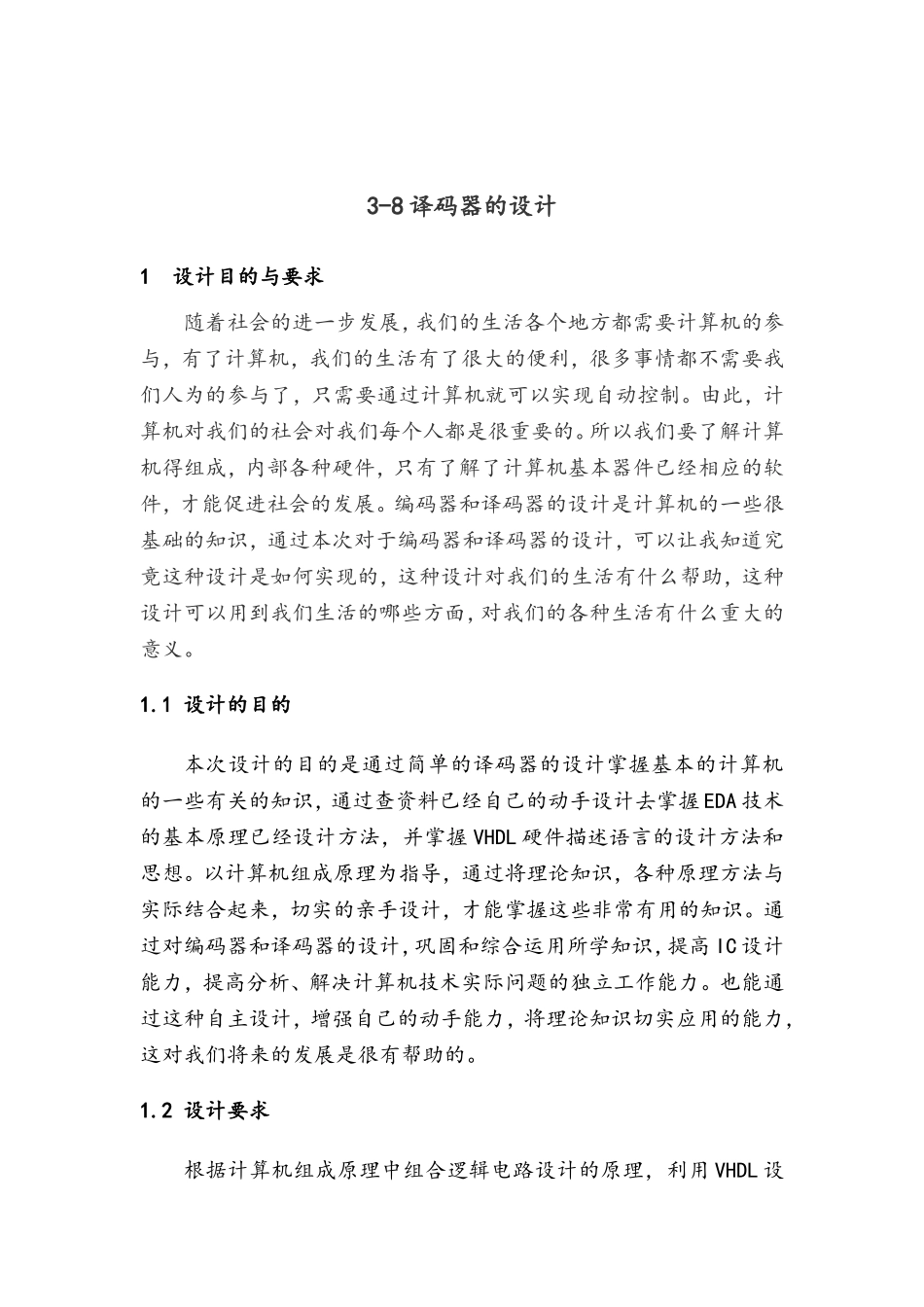

3-8译码器的设计1设计目的与要求随着社会的进一步发展，我们的生活各个地方都需要计算机的参与，有了计算机，我们的生活有了很大的便利，很多事情都不需要我们人为的参与了，只需要通过计算机就可以实现自动控制。由此，计算机对我们的社会对我们每个人都是很重要的。所以我们要了解计算机得组成，内部各种硬件，只有了解了计算机基本器件已经相应的软件，才能促进社会的发展。编码器和译码器的设计是计算机的一些很基础的知识，通过本次对于编码器和译码器的设计，可以让我知道究竟这种设计是如何实现的，这种设计对我们的生活有什么帮助，这种设计可以用到我们生活的哪些方面，对我们的各种生活有什么重大的意义。1.1设计的目的本次设计的目的是通过简单的译码器的设计掌握基本的计算机的一些有关的知识，通过查资料已经自己的动手设计去掌握EDA技术的基本原理已经设计方法，并掌握VHDL硬件描述语言的设计方法和思想。以计算机组成原理为指导，通过将理论知识，各种原理方法与实际结合起来，切实的亲手设计，才能掌握这些非常有用的知识。通过对编码器和译码器的设计，巩固和综合运用所学知识，提高IC设计能力，提高分析、解决计算机技术实际问题的独立工作能力。也能通过这种自主设计，增强自己的动手能力，将理论知识切实应用的能力，这对我们将来的发展是很有帮助的。1.2设计要求根据计算机组成原理中组合逻辑电路设计的原理，利用VHDL设计计算机电路中译码器的各个模块，并使用EDA工具对各模块进行仿真验证和分析。译码器由三-八译码器为实例代表。关键词:输入、输出、译码2VHDL的简单介绍2.1VHDL的简介VHDL语言是一种用于电路设计的高级语言。它在80年代的后期出现。最初是由美国国防部开发出来供美军用来提高设计的可靠性和缩减开发周期的一种使用范围较小的设计语言。VHDL翻译成中文就是超高速集成电路硬件描述语言，主要是应用在数字电路的设计中。目前，它在我过的应用多数是用在FPGA/CPLD/EPLD的设计中。当然在一些实力较为雄厚的单位，它也被用来设计ASIC。VHDL主要用于描述数字系统的结构，行为，功能和接口。除了含有许多具有硬件特征的语句外，VHDL的语言形式、描述风格以及语法是十分类似于一般的计算机高级语言。VHDL的程序结构特点是将一项工程设计，或称设计实体（可以是一个元件，一个电路模块或一个系统）分成外部（或称可视部分,及端口)和内部（或称不可视部分），既涉及实体的内部功能和算法完成部分。在对一个设计实体定义了外部界面后，一旦其内部开发完成后，其他的设计就可以直接调用这个实体。这种将设计实体分成内外部分的概念是VHDL系统设计的基本点。2.2VHDL的特点1，功能强大，设计灵活：VHDL具有功能强大的语言结构，可以用简洁明确的源代码来描述复杂的逻辑控制。它具有多层次的设计描述功能，层层细化，最后可直接生成电路级描述。VHDL支持同步电路、异步电路和随机电路的设计，这是其他硬件描述语言所不能比拟的。VHDL还支持各种设计方法，既支持自底向上的设计，又支持自顶向下的设计；既支持模块化设计，又支持层次化设计。2，,支持广泛，易于修改：由于VHDL已经成为IEEE标准所规范的硬件描述语言，目前大多数EDA工具几乎都支持VHDL，这为VHDL的进一步推广和广泛应用奠定了基础。在硬件电路设计过程中，主要的设计文件是用VHDL编写的源代码，因为VHDL易读和结构化，所以易于修改设计。3，强大的硬件系统描述能力：VHDL具有多层次的设计描述功能，既可以描述系统级电路，又可以描述门级电路。而描述既可以采用行为描述、寄存器传输描述或结构描述，也可以采用三者混合的混合级描述。另外，VHDL支持惯性延迟和传输延迟，还可以准确地建立硬件电路模型。VHDL支持预定义的和自定义的数据类型，给硬件描述带来较大的自由度，使设计人员能够方便地创建高层次的系统模型。4，独立于器件的设计，与工艺无关：设计人员用VHDL进行设计时，不需要首先考虑选择完成设计的器件，就可以集中精力进行设计的优化。当设计描述完成后，可以用多种不同的器件结构来实现其功能。5.，很强的移植能力：VHDL是一种标准化的硬件描述语言，同一个设计描述可以被不同...
