园林景观扩初设计阶段出图标准VIP免费

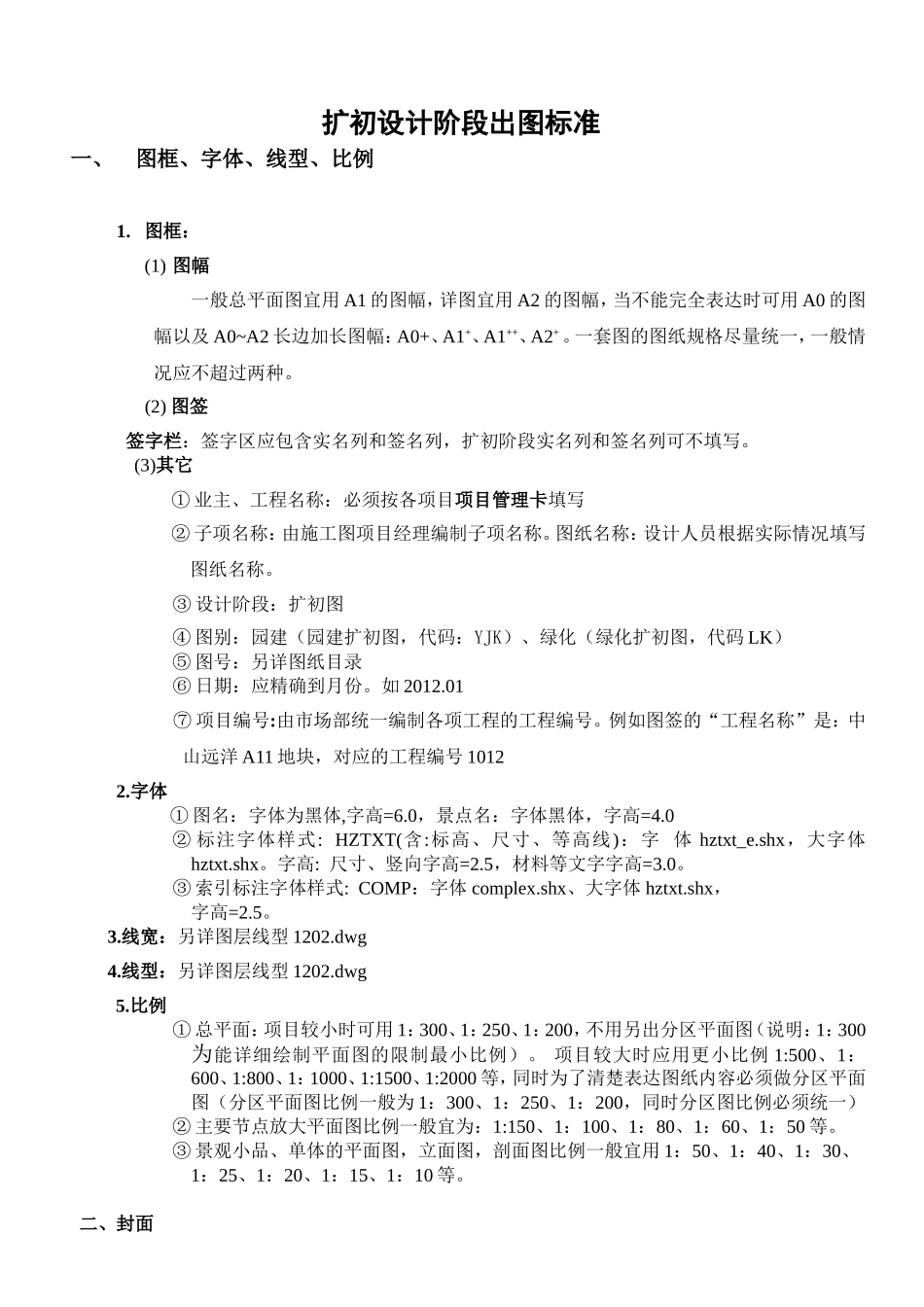

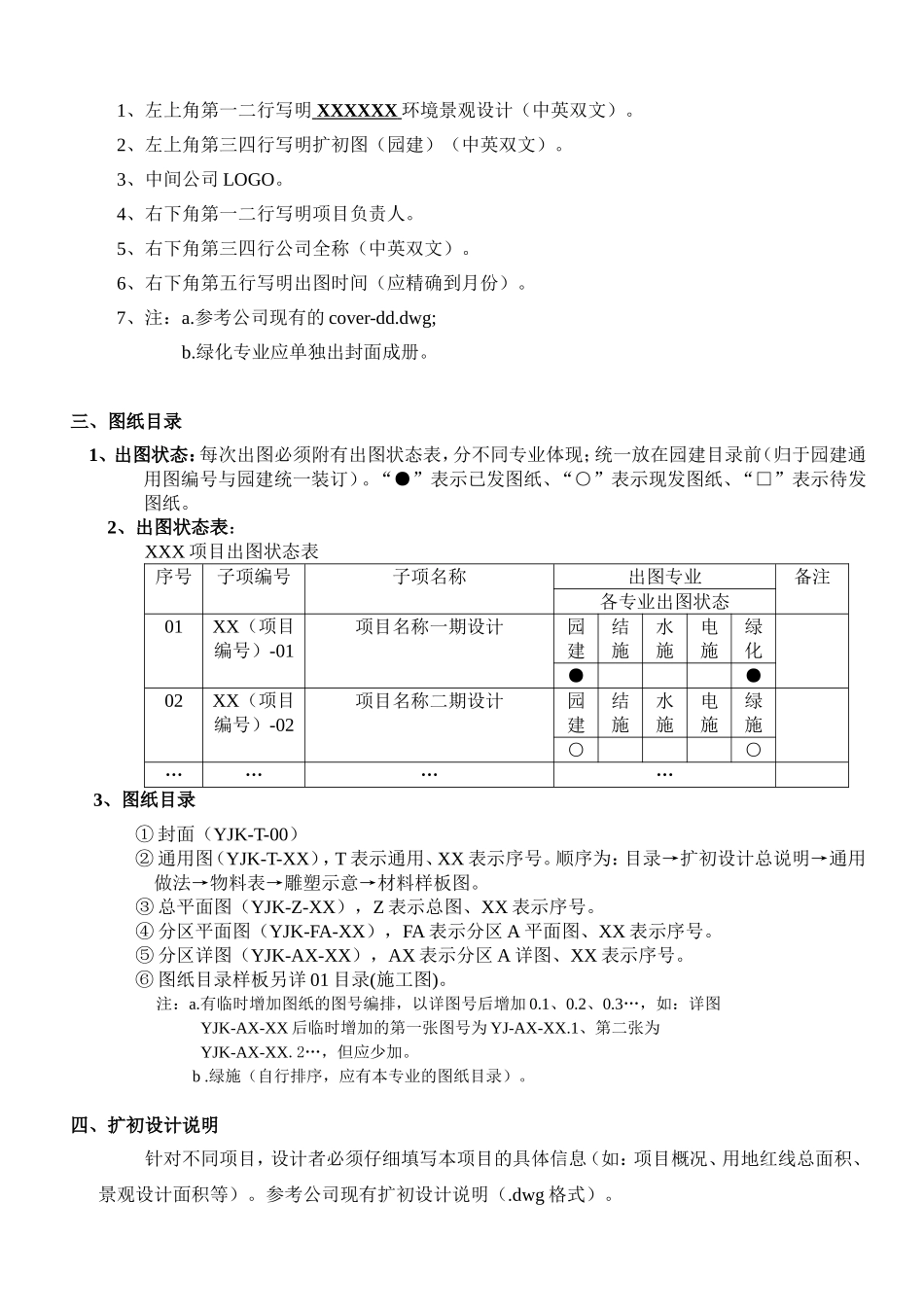

扩初设计阶段出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+。一套图的图纸规格尽量统一，一般情况应不超过两种。(2)图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。图纸名称：设计人员根据实际情况填写图纸名称。③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJK）、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。如2012.01⑦项目编号:由市场部统一编制各项工程的工程编号。例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式:HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。字高:尺寸、竖向字高=2.5，材料等文字字高=3.0。③索引标注字体样式:COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面：项目较小时可用1：300、1：250、1：200，不用另出分区平面图（说明：1：300为能详细绘制平面图的限制最小比例）。项目较大时应用更小比例1:500、1：600、1:800、1：1000、1:1500、1:2000等，同时为了清楚表达图纸内容必须做分区平面图（分区平面图比例一般为1：300、1：250、1：200，同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。二、封面1、左上角第一二行写明XXXXXX环境景观设计（中英双文）。2、左上角第三四行写明扩初图（园建）（中英双文）。3、中间公司LOGO。4、右下角第一二行写明项目负责人。5、右下角第三四行公司全称（中英双文）。6、右下角第五行写明出图时间（应精确到月份）。7、注：a.参考公司现有的cover-dd.dwg;b.绿化专业应单独出封面成册。三、图纸目录1、出图状态：每次出图必须附有出图状态表，分不同专业体现；统一放在园建目录前（归于园建通用图编号与园建统一装订）。“●”表示已发图纸、“○”表示现发图纸、“□”表示待发图纸。2、出图状态表：XXX项目出图状态表序号子项编号子项名称出图专业备注各专业出图状态01XX（项目编号）-01项目名称一期设计园建结施水施电施绿化●●02XX（项目编号）-02项目名称二期设计园建结施水施电施绿施○○…………3、图纸目录①封面（YJK-T-00）②通用图（YJK-T-XX），T表示通用、XX表示序号。顺序为：目录→扩初设计总说明→通用做法→物料表→雕塑示意→材料样板图。③总平面图（YJK-Z-XX），Z表示总图、XX表示序号。④分区平面图（YJK-FA-XX），FA表示分区A平面图、XX表示序号。⑤分区详图（YJK-AX-XX），AX表示分区A详图、XX表示序号。⑥图纸目录样板另详01目录(施工图)。注：a.有临时增加图纸的图号编排，以详图号后增加0.1、0.2、0.3…，如：详图YJK-AX-XX后临时增加的第一张图号为YJ-AX-XX.1、第二张为YJK-AX-XX.2…，但应少加。b.绿施（自行排序，应有本专业的图纸目录）。四、扩初设计说明针对不同项目，设计者必须仔细填写本项目的具体信息（如：项目概况、用地红线总面积、景观设计面积等）。参考公司现有扩初设计说明（.dwg格式）。五、通用做法针对不同项目，设计者必须认真设计绘制相关项目的通用节点做法（如：道牙、雨水口、截水沟、双层井盖等做法）。六、物料表必须填制材料名称、规格、表面样式和使用部位的物料表等。编排材料样板图、小品意向图、灯具意向图。七、总图设计1、总说明①总平面图依次要表达的内容与顺序应是景观设计范围索引图（不做分期开发此图可省略）、景观总平面图、景观索引总平面图、景观竖向设计总平面图、景观尺寸定位总平面图、景观铺装总平面图（比例小于1：300的另出分区平面图的不做铺装总平面图）、景观室外小品布置...
