原厂房-彩钢墙面板拆除-施工方案VIP免费

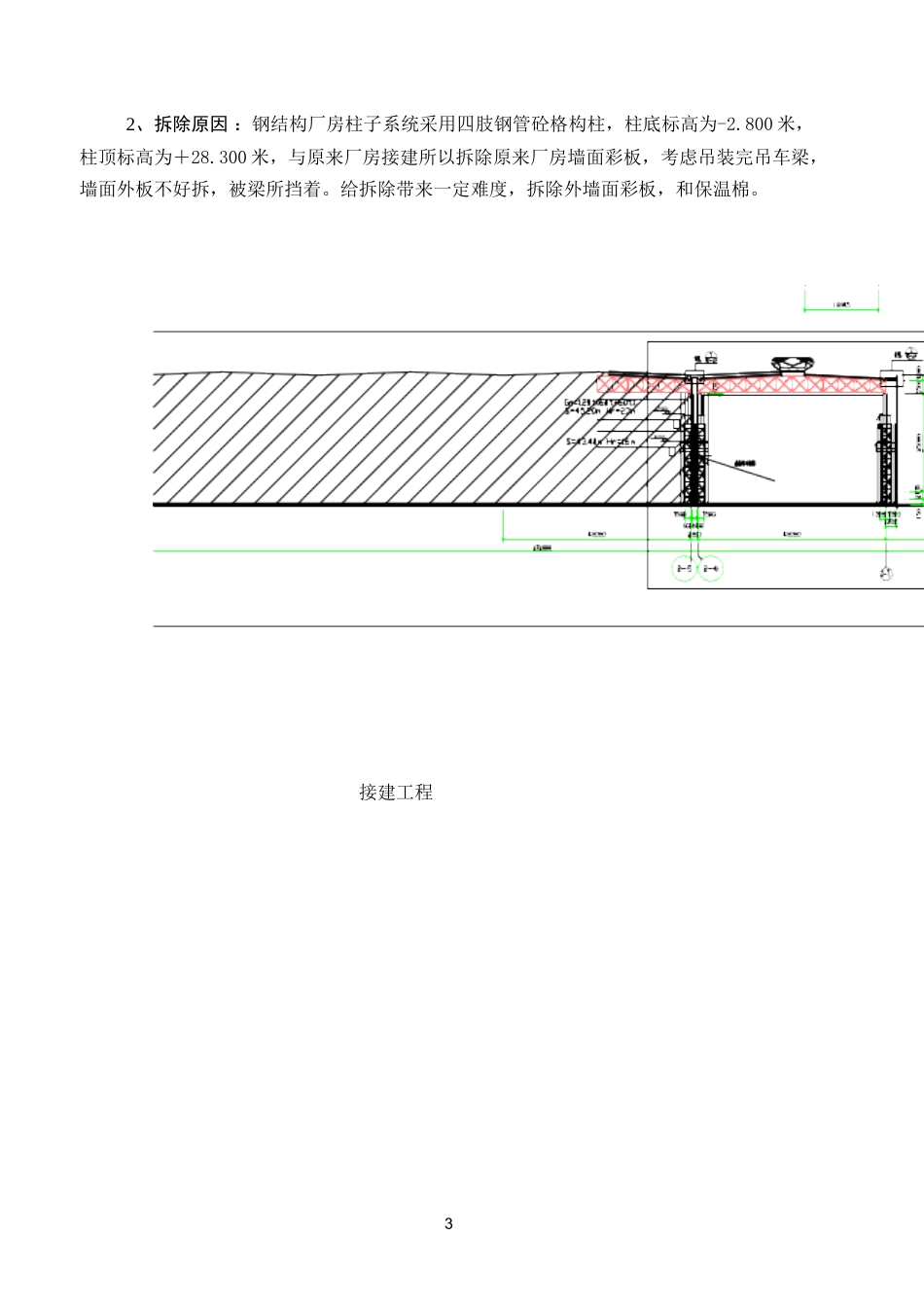

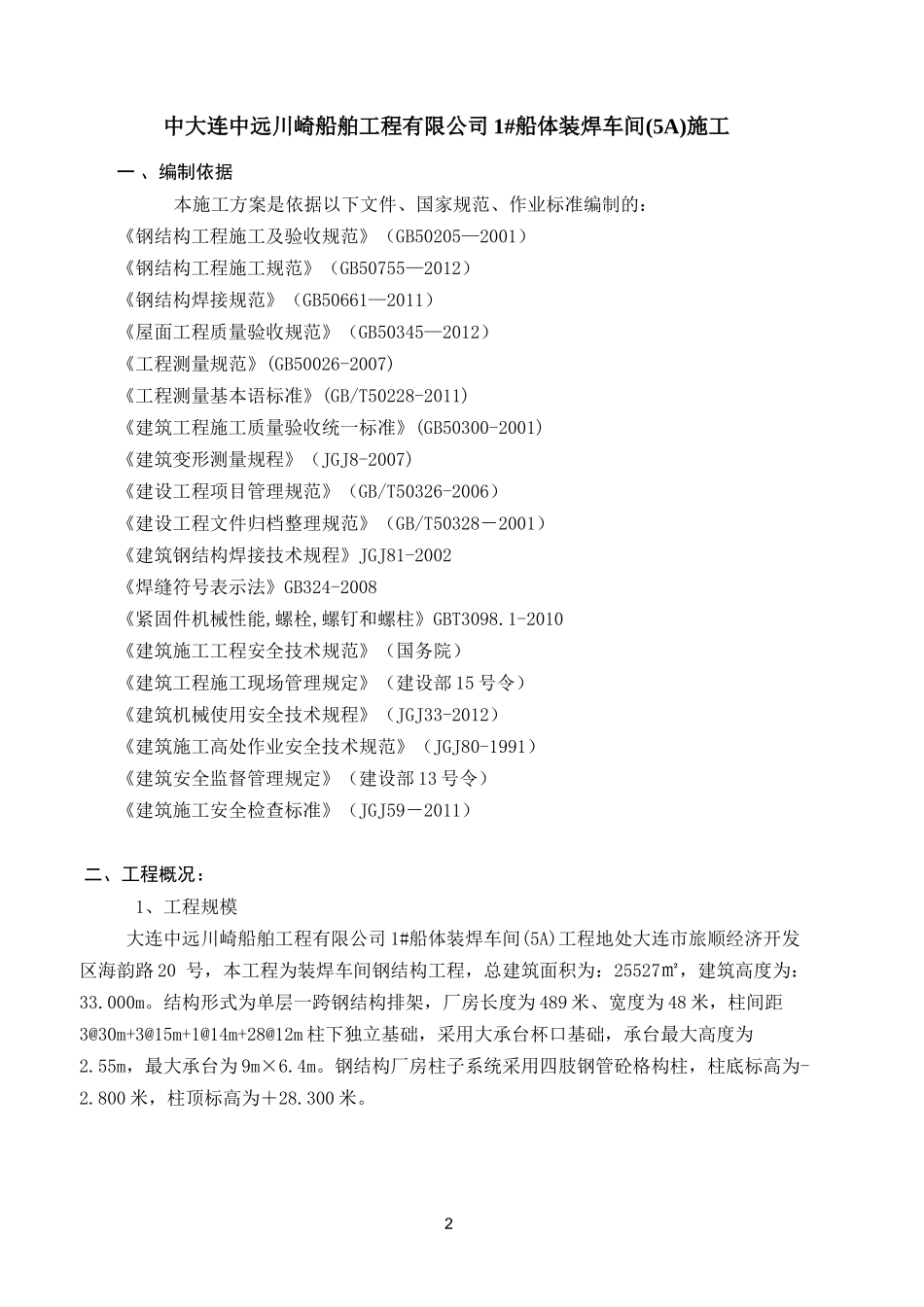

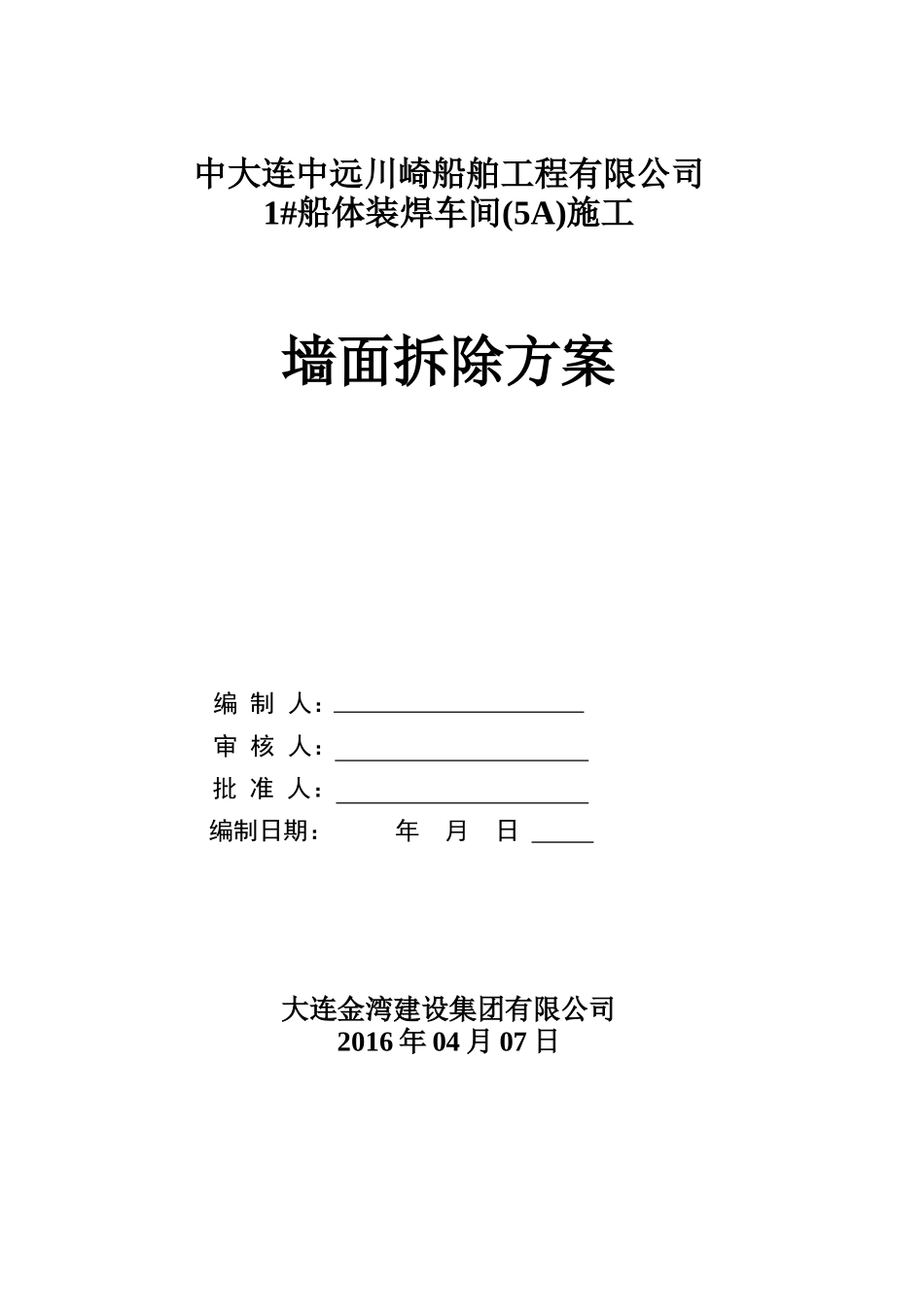

中大连中远川崎船舶工程有限公司1#船体装焊车间(5A)施工墙面拆除方案编制人：审核人：批准人：编制日期：年月日大连金湾建设集团有限公司2016年04月07日中大连中远川崎船舶工程有限公司1#船体装焊车间(5A)施工一、编制依据本施工方案是依据以下文件、国家规范、作业标准编制的：《钢结构工程施工及验收规范》（GB50205—2001）《钢结构工程施工规范》（GB50755—2012）《钢结构焊接规范》（GB50661—2011）《屋面工程质量验收规范》（GB50345—2012）《工程测量规范》(GB50026-2007)《工程测量基本语标准》(GB/T50228-2011)《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑变形测量规程》（JGJ8-2007)《建设工程项目管理规范》（GB/T50326-2006）《建设工程文件归档整理规范》（GB/T50328－2001）《建筑钢结构焊接技术规程》JGJ81-2002《焊缝符号表示法》GB324-2008《紧固件机械性能,螺栓,螺钉和螺柱》GBT3098.1-2010《建筑施工工程安全技术规范》（国务院）《建筑工程施工现场管理规定》（建设部15号令）《建筑机械使用安全技术规程》（JGJ33-2012）《建筑施工高处作业安全技术规范》（JGJ80-1991）《建筑安全监督管理规定》（建设部13号令）《建筑施工安全检查标准》（JGJ59－2011）二、工程概况：1、工程规模大连中远川崎船舶工程有限公司1#船体装焊车间(5A)工程地处大连市旅顺经济开发区海韵路20号，本工程为装焊车间钢结构工程，总建筑面积为：25527㎡，建筑高度为：33.000m。结构形式为单层一跨钢结构排架，厂房长度为489米、宽度为48米，柱间距3@30m+3@15m+1@14m+28@12m柱下独立基础，采用大承台杯口基础，承台最大高度为2.55m，最大承台为9m×6.4m。钢结构厂房柱子系统采用四肢钢管砼格构柱，柱底标高为-2.800米，柱顶标高为＋28.300米。22、拆除原因：钢结构厂房柱子系统采用四肢钢管砼格构柱，柱底标高为-2.800米，柱顶标高为＋28.300米，与原来厂房接建所以拆除原来厂房墙面彩板，考虑吊装完吊车梁，墙面外板不好拆，被梁所挡着。给拆除带来一定难度，拆除外墙面彩板，和保温棉。接建工程34原有厂房三、施工计划工期每天计划拆除700平方米，总计15000平方米，考虑天气原因计划25天拆除完成。四、拆除外墙面板，留内墙板条件：1、施工地理位置：旅顺口区具有北温带季风气候特征。四季分明，冬夏长、春秋短，日光充足，雨量适中。兼有大陆和海洋性气候双重特点。一年四季节气变化较为明显，空气湿润温和，降水比较集中，季节特点相对分明，这里冬无严寒、夏无酷暑，基本呈现出“春早晚夏、秋先冬迟”的特征，年平均气温10℃左右，最高温度27.5℃，最低温度零下8.2℃，无霜期186天，年平均相对温度66%左右，日照数可达2700小时。2、墙面面积计算：如图1、拆除长度354米，总高度33米-土建墙高1.2米-窗户高度2.1米=29.7米52、无原厂房图按照新厂房布置图檩条间距：最小间距1300㎜、最大间距在1500㎜，22排墙面彩板820型间距，内板每个波谷全部打自攻钉，如图H350×150×4.5×6.0(高频焊接H型钢)673、按照12米跨距离算:墙面彩板面积每跨长度12X29.7=356.4平方米，自攻钉12/0.82X4X22=1287.8个彩板每平方自攻钉的数量1287.8/356.4=3.61个/㎡彩板板参数89彩板基板厚度0.41-1.2㎜板宽度600-1270㎜机械性能：屈服强度Mpa最小值550610-740抗拉强度Mpa最小值560650-7501011自攻钉厂家检测报告，自攻钉5.5X12-32的规格，内彩板5.5X25规格3、墙面檩条H350×150×4.5×6.0(高频焊接H型钢)拉拔测试（5.0毫米钢板）（样品一12950+样品二12313+样品三12663）/3=12642N(平均每支自攻钉拉拔强度)4、每平方米用自攻钉3.61个/㎡X12642N=45131.94N/㎡=45.6kN/㎡5、风压就是垂直于气流方向的平面所受到的风的压力。根据伯努利方程得出的风－压关系，风的动压为wp=0.5·ro·v²(1)其中wp为风压[kN/m²]，ro为空气密度[kg/m³]，v为风速[m/s]。由于空气密度(ro)和重度(r)的关系为r=ro·g,因此有ro=r/g。在(1)中使用这一关系，得到wp=0.5·r·v²/g(2)此式为标准风压公式。在标准状态下(气压为1013hPa,温度为15°C),空气重度r=0.01225[kN/m³]。纬度为45°处的重力加速度g=9.8[m/s²],我们得...
