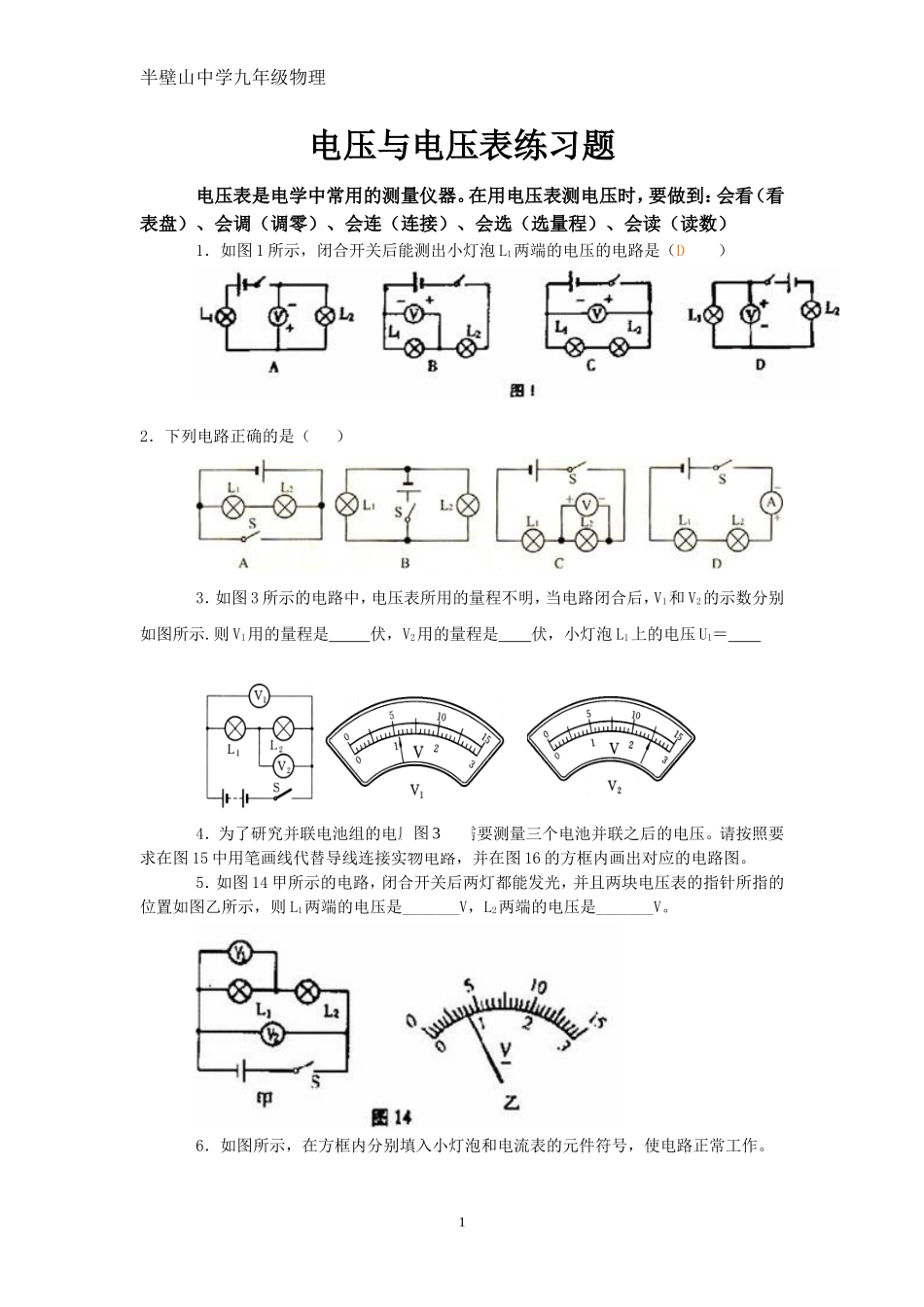

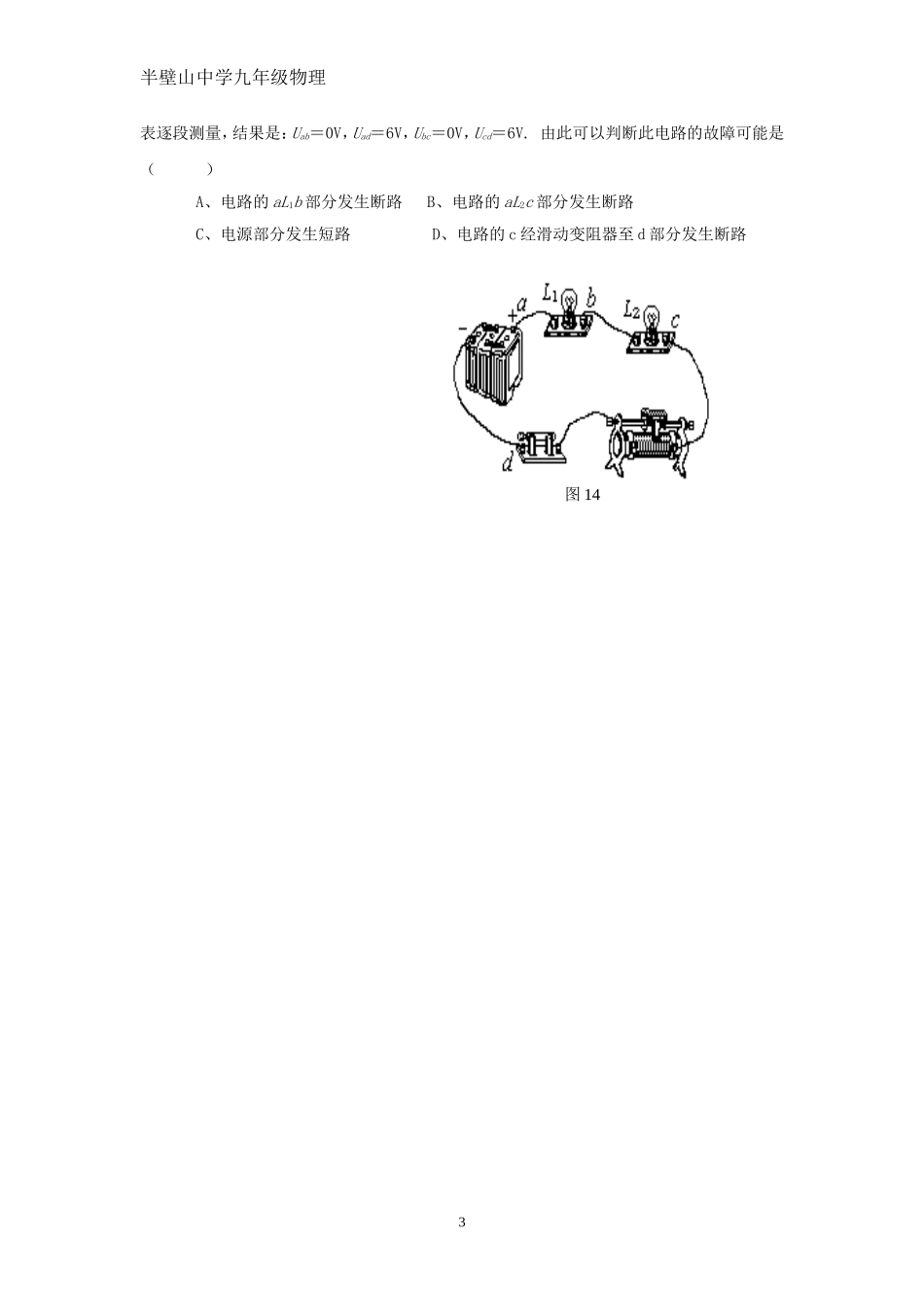

1半壁山中学九年级物理电压与电压表练习题电压表是电学中常用的测量仪器。在用电压表测电压时，要做到：会看（看表盘）、会调（调零）、会连（连接）、会选（选量程）、会读（读数）1．如图1所示，闭合开关后能测出小灯泡L1两端的电压的电路是（D）2．下列电路正确的是（）3．如图3所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示.则V1用的量程是伏，V2用的量程是伏，小灯泡L1上的电压U1＝4．为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压。请按照要求在图15中用笔画线代替导线连接实物电路，并在图16的方框内画出对应的电路图。5．如图14甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L1两端的电压是_______V，L2两端的电压是_______V。6．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。图32半壁山中学九年级物理7．小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据：实验次数A1表示数I/AA2表示数I/AV1表示数U/VV2表示数U/VV表示数U/V10.40.4481220.60.6661230.80.88412①分析电流表A1、A2的示数，可得出②分析电压表Vl、V2、V的示数，可得出8．为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同(额定电压均为1．5V)、电源电压恒为3V，实验时，当开关闭合后，两灯泡发光．一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材的连接良好．请简述造成这种情况的可能原因。(写出两种，并在每种原因中说明两灯的具体情况)原因一：．原因二：．9．在探究串联电路的电压关系时，某同学使用的实验电路如图7所示．他先用电压表正确的测量了灯泡L1两端的电压．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的不动．你认为这种接法是的（选填“正确”或“不正确”），理由是____________.10．如图12所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了11．在图14所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光。用电压图7图123半壁山中学九年级物理表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V.由此可以判断此电路的故障可能是（）A、电路的aL1b部分发生断路B、电路的aL2c部分发生断路C、电源部分发生短路D、电路的c经滑动变阻器至d部分发生断路图14
