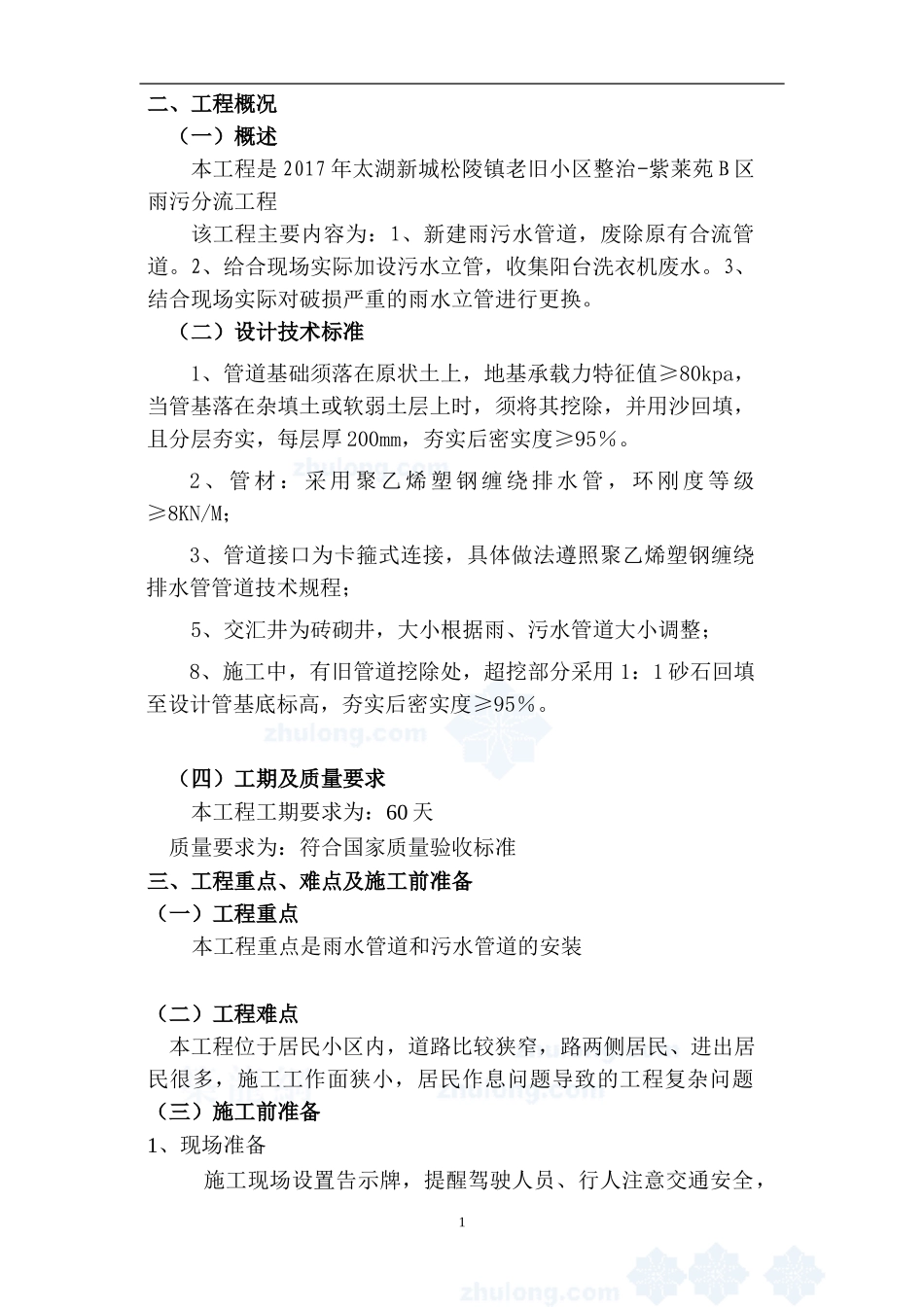

施工组织设计二、工程概况（一）概述本工程是2017年太湖新城松陵镇老旧小区整治-紫莱苑B区雨污分流工程该工程主要内容为：1、新建雨污水管道，废除原有合流管道。2、给合现场实际加设污水立管，收集阳台洗衣机废水。3、结合现场实际对破损严重的雨水立管进行更换。（二）设计技术标准1、管道基础须落在原状土上，地基承载力特征值≥80kpa，当管基落在杂填土或软弱土层上时，须将其挖除，并用沙回填，且分层夯实，每层厚200mm，夯实后密实度≥95％。2、管材：采用聚乙烯塑钢缠绕排水管，环刚度等级≥8KN/M；3、管道接口为卡箍式连接，具体做法遵照聚乙烯塑钢缠绕排水管管道技术规程；5、交汇井为砖砌井，大小根据雨、污水管道大小调整；8、施工中，有旧管道挖除处，超挖部分采用1：1砂石回填至设计管基底标高，夯实后密实度≥95％。（四）工期及质量要求本工程工期要求为：60天质量要求为：符合国家质量验收标准三、工程重点、难点及施工前准备（一）工程重点本工程重点是雨水管道和污水管道的安装（二）工程难点本工程位于居民小区内，道路比较狭窄，路两侧居民、进出居民很多，施工工作面狭小，居民作息问题导致的工程复杂问题（三）施工前准备1、现场准备施工现场设置告示牌，提醒驾驶人员、行人注意交通安全，1将施工与交通运行的相互影响减小到最低程度。施工环境复杂，工程开工前，需要与小区居委会和建筑物业主及管理单位联系，并与其沟通、协调，取得他们的理解和支持，做好周围障碍的迁移和相邻建筑物的保护、监控工作。施工前先复核地下管线和地下隐蔽设施的位置和标高，对外露检查井，雨水口，消防栓，人防通气孔及公用事业表具箱等应予标明，避免埋设或堵塞。对新埋地下管线，应检查沟槽回填质量，如未达到规范要求，应采取补救措施。管基施工前必须切实做好施工期间的排水措施，保证施工期间排水畅通。3、物质准备建筑材料、机具、设备是保证施工顺利进行的物资基础，工程开工前，这些物资必须按计划到位，满足工程开工与连续施工的要求。四、施工方案开工前准备及测量放线施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。（一）管道施工1、施工工艺施工准备→测量放样→沟槽开挖→基底覆砂（管道基础施工）→管道排放→接口施工→检查井施工→闭水试验→沟槽覆砂→沟槽回填土。2、沟槽开挖锯缝为了保证沟槽开挖不破坏两侧路面，测量划线后用混凝土切割机沿划出的上口边线锯缝，将水泥混凝土路面和沥青混凝土路面锯透，并保证锯缝顺直。破碎路面管道位于水泥混凝土和沥青混凝土、结构层下，用挖掘机直接挖掘比较困难，需将挖掘机铲斗换成岩石破碎机头，在已锯出的两条缝之间破碎路面，一般1m2左右用钢钎插入撬碎一次。在沟槽开挖前，一定要弄清有无地下管线（如电缆、管道2等）后方可开挖。1、本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至土场卸土，清除路面施工完毕后，进行开挖。基坑开挖时按槽底最小宽度表开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。2、基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。3、管道基础基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后方可进行基底垫层的施工。管道基础采用垫层基础，其厚度应符合设计要求。本工程排水管采用...
