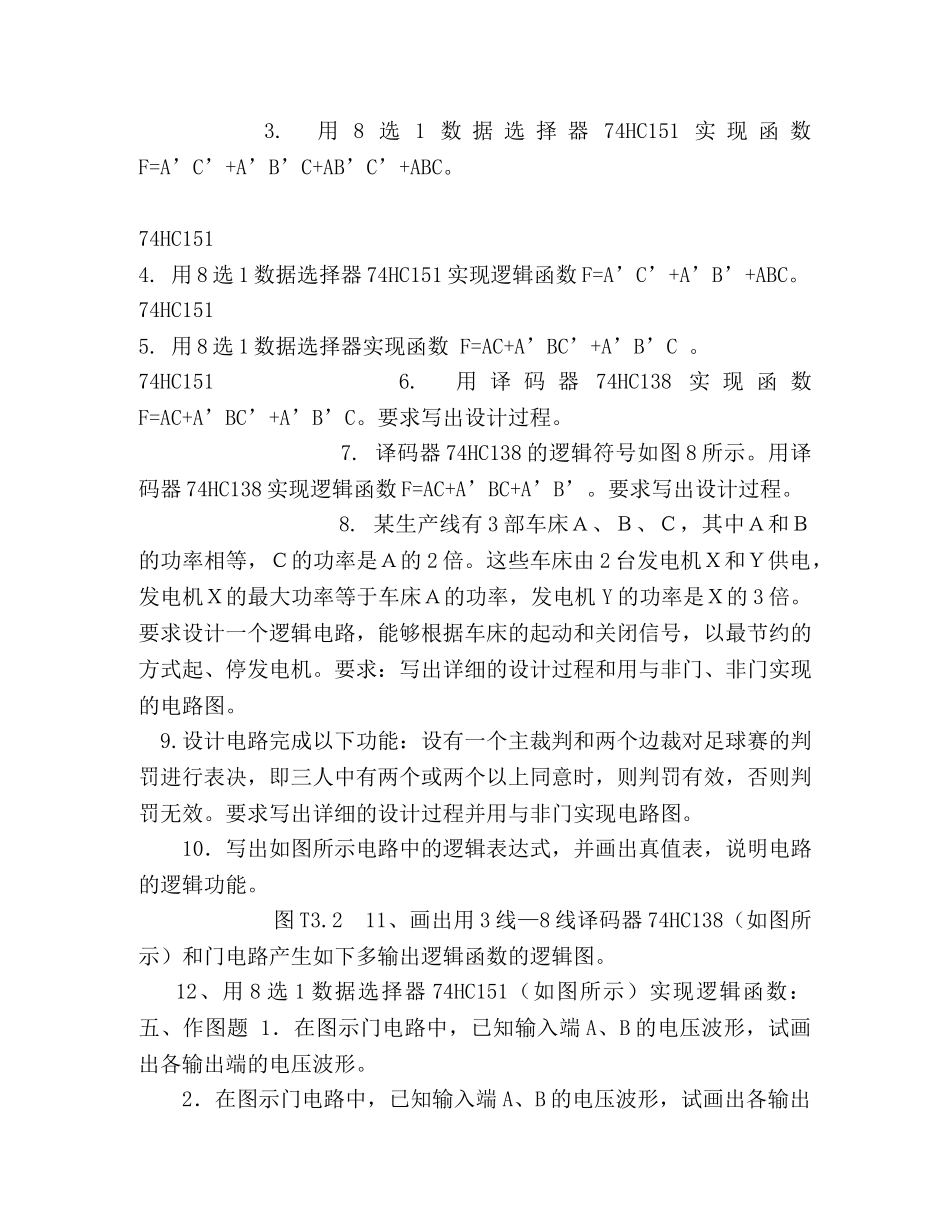

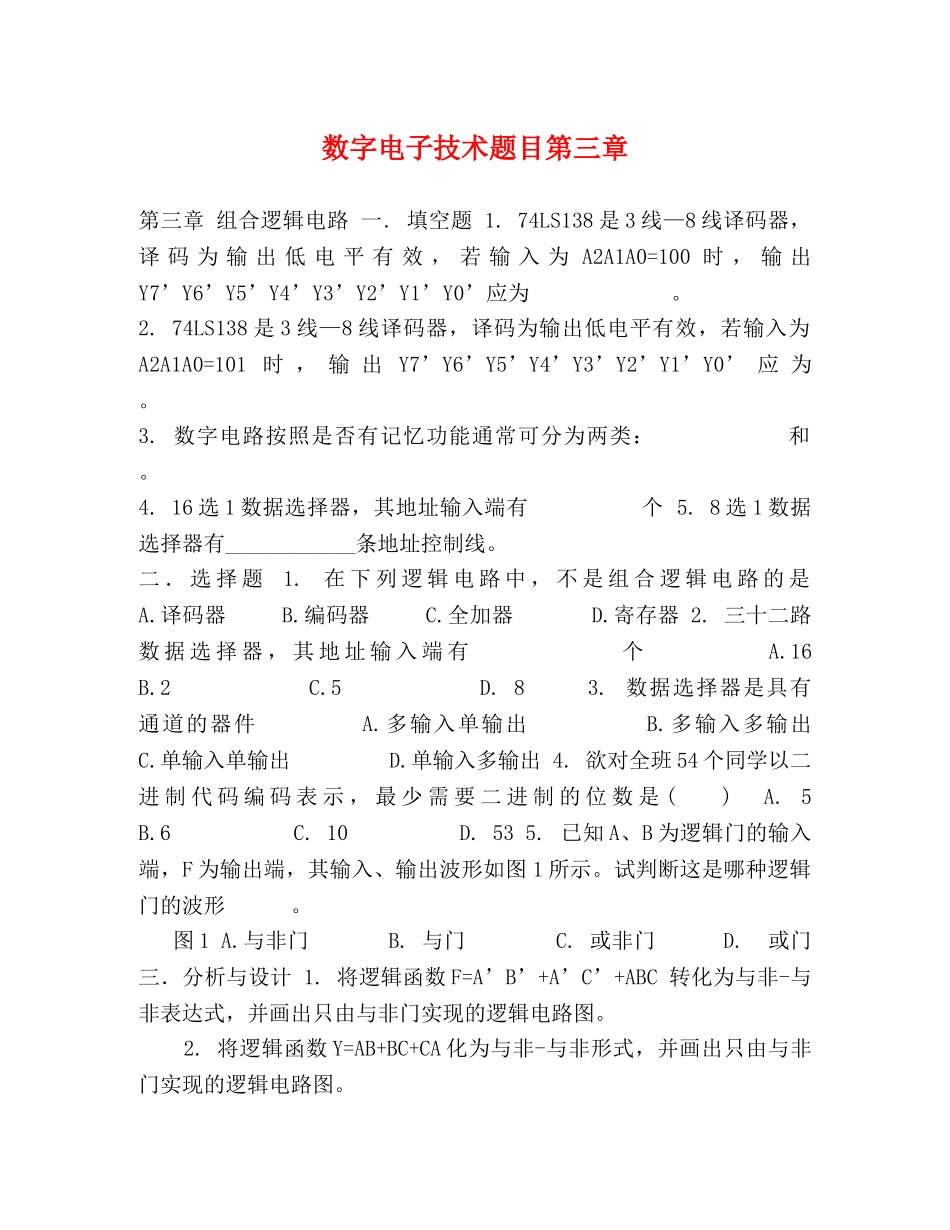

数字电子技术题目第三章第三章组合逻辑电路一.填空题1.74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=100时，输出Y7’Y6’Y5’Y4’Y3’Y2’Y1’Y0’应为。2.74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=101时，输出Y7’Y6’Y5’Y4’Y3’Y2’Y1’Y0’应为。3.数字电路按照是否有记忆功能通常可分为两类：和。4.16选1数据选择器，其地址输入端有个5.8选1数据选择器有____________条地址控制线。二．选择题1.在下列逻辑电路中，不是组合逻辑电路的是A.译码器B.编码器C.全加器D.寄存器2.三十二路数据选择器，其地址输入端有个A.16B.2C.5D.83.数据选择器是具有通道的器件A.多输入单输出B.多输入多输出C.单输入单输出D.单输入多输出4.欲对全班54个同学以二进制代码编码表示，最少需要二进制的位数是()A.5B.6C.10D.535.已知A、B为逻辑门的输入端，F为输出端，其输入、输出波形如图1所示。试判断这是哪种逻辑门的波形。图1A.与非门B.与门C.或非门D.或门三．分析与设计1.将逻辑函数F=A’B’+A’C’+ABC转化为与非-与非表达式，并画出只由与非门实现的逻辑电路图。2.将逻辑函数Y=AB+BC+CA化为与非-与非形式，并画出只由与非门实现的逻辑电路图。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。3.用8选1数据选择器74HC151实现函数F=A’C’+A’B’C+AB’C’+ABC。74HC1514.用8选1数据选择器74HC151实现逻辑函数F=A’C’+A’B’+ABC。74HC1515.用8选1数据选择器实现函数F=AC+A’BC’+A’B’C。74HC1516.用译码器74HC138实现函数F=AC+A’BC’+A’B’C。要求写出设计过程。7.译码器74HC138的逻辑符号如图8所示。用译码器74HC138实现逻辑函数F=AC+A’BC+A’B’。要求写出设计过程。8.某生产线有3部车床Ａ、Ｂ、Ｃ，其中Ａ和Ｂ的功率相等，Ｃ的功率是Ａ的2倍。这些车床由2台发电机Ｘ和Ｙ供电，发电机Ｘ的最大功率等于车床Ａ的功率，发电机Y的功率是Ｘ的3倍。要求设计一个逻辑电路，能够根据车床的起动和关闭信号，以最节约的方式起、停发电机。要求：写出详细的设计过程和用与非门、非门实现的电路图。9.设计电路完成以下功能：设有一个主裁判和两个边裁对足球赛的判罚进行表决，即三人中有两个或两个以上同意时，则判罚有效，否则判罚无效。要求写出详细的设计过程并用与非门实现电路图。10．写出如图所示电路中的逻辑表达式，并画出真值表，说明电路的逻辑功能。图T3.211、画出用3线—8线译码器74HC138（如图所示）和门电路产生如下多输出逻辑函数的逻辑图。12、用8选1数据选择器74HC151（如图所示）实现逻辑函数：五、作图题1．在图示门电路中，已知输入端A、B的电压波形，试画出各输出端的电压波形。2．在图示门电路中，已知输入端A、B的电压波形，试画出各输出此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。端的电压波形。3．在图示门电路中，已知输入端A、B的电压波形，试画出各输出端的电压波形。4．在图示门电路中，已知输入端A、B的电压波形，试画出各输出端的电压波形。答案一.填空题1.111011112.110111113.组合电路，时序电路4.45.3二．选择题1.D2.C3.A4.B5．D三．简答和计算题1.解：只由与非门实现的逻辑图如下2.解：Y=AB+AC+BC=3.解：74HC151的输出逻辑表达式为：给定表达式化：故而，4.74HC151的输出逻辑表达式为：将给定表达式化成与上式对应的形式，得到：F=m0+m1+m2+m7故而，则74HC151的输出Y就是要求产生的逻辑函数。如下图所示。5.解：(1)设；；(2)8选1数据选择器输出信号的表达式：(3)函数的标准与或表达式：(4)比较得：；(5)根据及D的值画出电路图。6．解：将原函数改写为最小项表达式:7.解：将原函数改写为最小项表达式:8.解：(1)设输入信号三个：A、B和C；其中“1”表示车床启动。输出信号二个：X和Y，其中“1”表示发电机启动。(2)根据题意列些真值表，如下：(3)得到最简逻辑表达式：(4)画电路图：9.解：(1)设三个教练分别为A、B和C；Y表示判罚结果。0---表示不同意；1---表示同意(2)根据题意列些真值表，如下：(3)得到最简逻辑表达式：(4)画电路图：10...
