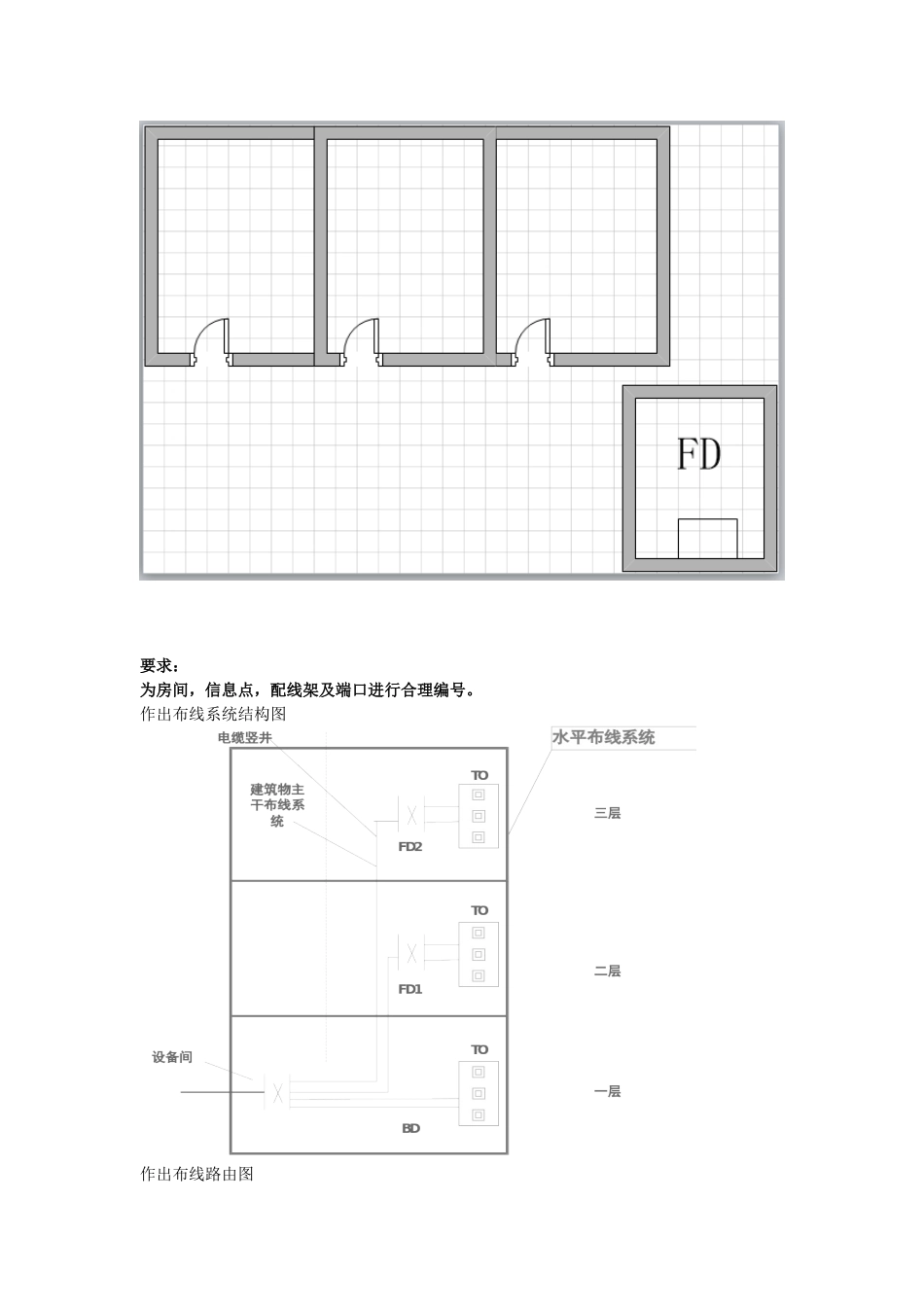

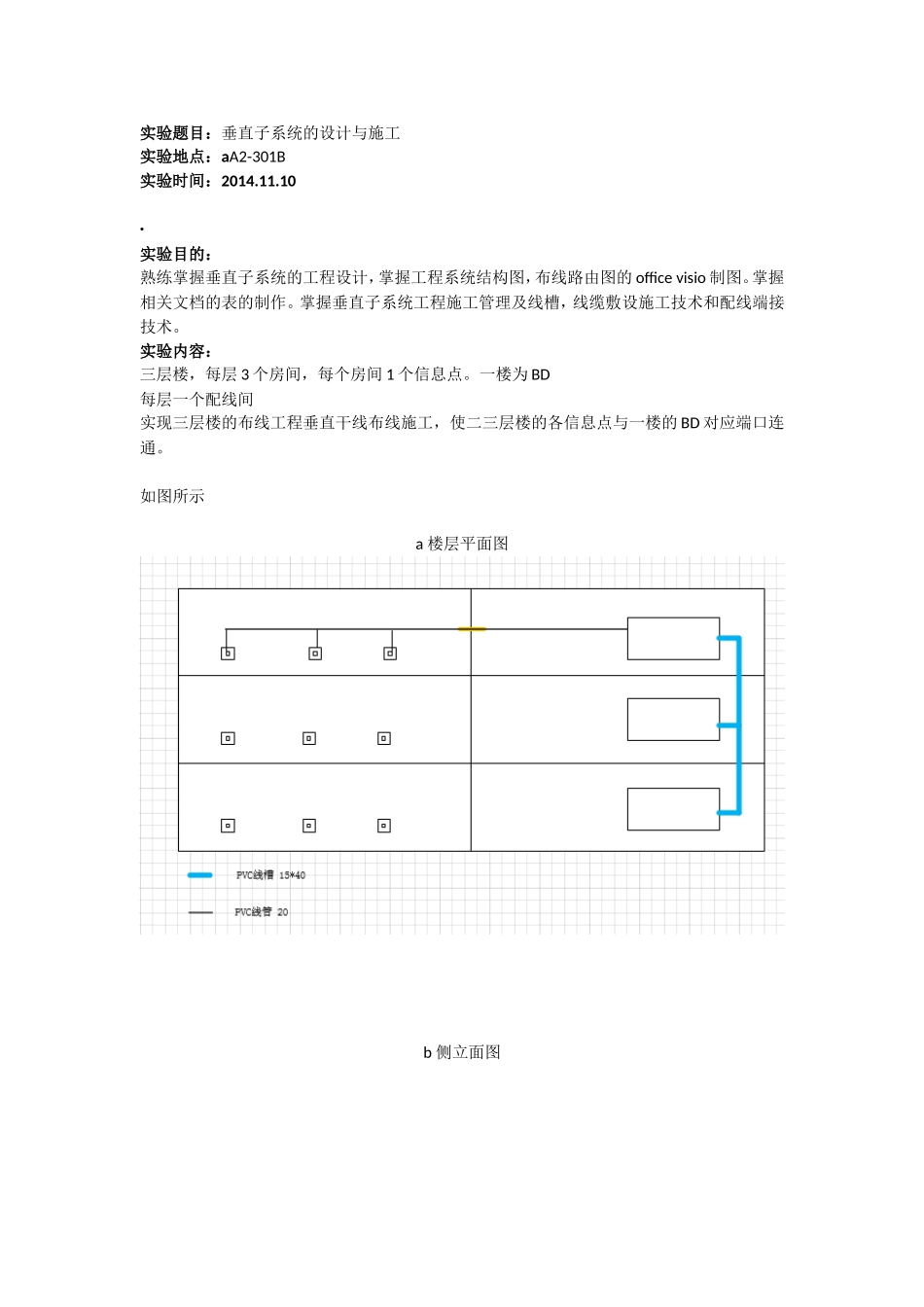

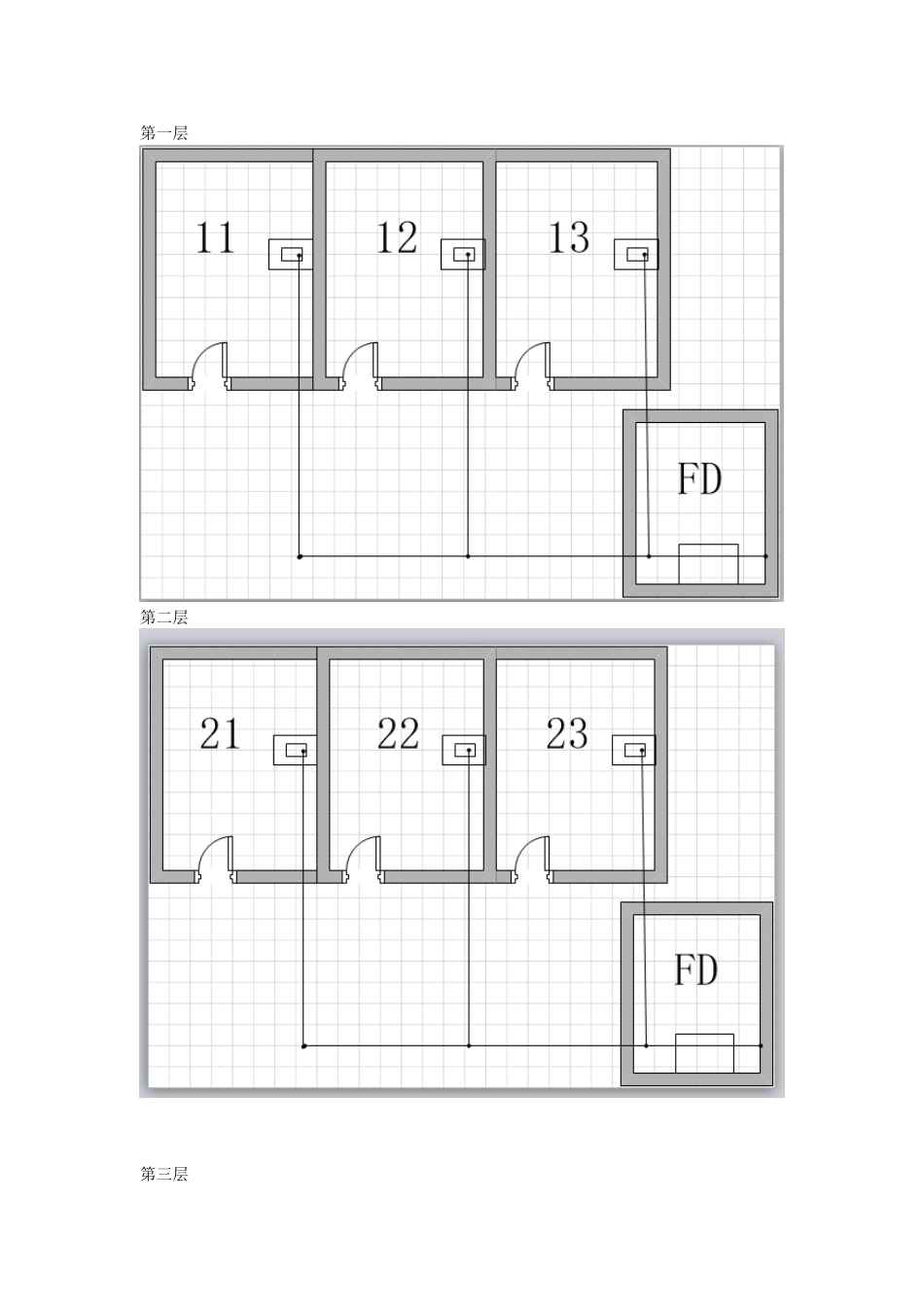

实验题目：垂直子系统的设计与施工实验地点：aA2-301B实验时间：2014.11.10·实验目的：熟练掌握垂直子系统的工程设计，掌握工程系统结构图，布线路由图的officevisio制图。掌握相关文档的表的制作。掌握垂直子系统工程施工管理及线槽，线缆敷设施工技术和配线端接技术。实验内容：三层楼，每层3个房间，每个房间1个信息点。一楼为BD每层一个配线间实现三层楼的布线工程垂直干线布线施工，使二三层楼的各信息点与一楼的BD对应端口连通。如图所示a楼层平面图b侧立面图要求：为房间，信息点，配线架及端口进行合理编号。作出布线系统结构图作出布线路由图第一层第二层第三层作出信息点端接统计表制作施工材料清单序号材料名称材料规格数量批注1网络机柜3U，钢板厚3台两台FD，一台既楼层房间编号机柜编号FD配线架编号BD配线架编号信息点编号111111-101-112111-102-213111-103-32212111-1-201-1222111-1-202-2232111-1-203-33313211-2-301-1323211-2-302-2333211-2-303-31.5mm是FD又是BD2插座底盒明装，86系列塑料9个3插座面板单口，86系列塑料9个4网络模块RJ459个5线槽白色，塑料1个干线处6三通白色，塑料6个每层两个三通7弯头白色，塑料3个每层一个8跳线CAT5UTPC=[0.55(L+S)+6]*n实验步骤：1.设计：（说明：垂直干线的线缆保护必须采用线槽保护方式，请在设计中说明线槽安装要求，和线槽中布放四对对绞电缆的施工要求）线槽安装要求：a.安装位置应该合理b.按照设计图进行施工，确保线槽安装牢固c.竖直安放，垂直偏差小于1%，水平偏差小于3mmd.表面完整，无损伤，螺丝固定要紧，凹凸度应小于1mme.机柜内的布线应符合要求f.标记每条线和线口线槽中布放四对对绞电缆的施工要求：线槽配线前应消除槽内的污物；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求；缆线布放时应有冗余。在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度。2.施工：(只完成每层靠近FD的2个房间，每个房间两个信息点)（1）填写领料单，领料（2）组织并施工a．信息底盒安装……b．管、线槽安装……c．线缆布放……d．安装好信息模块e．测试连通性……3.测试：制作二层右数第二个房间的两个信息点的永久链路测试记录表。附：领料单工程项目名称干线子系统的设计与施工日期2014-11-10序号施工项目材料名称规格数量备注1信息底盒安普AMP信息底盒86102管线槽安装一米管两米线槽103安装线缆跳线HSYU-5E4米4安装信息面板安普AMP信息面板8610领料人组成员负责人库管
