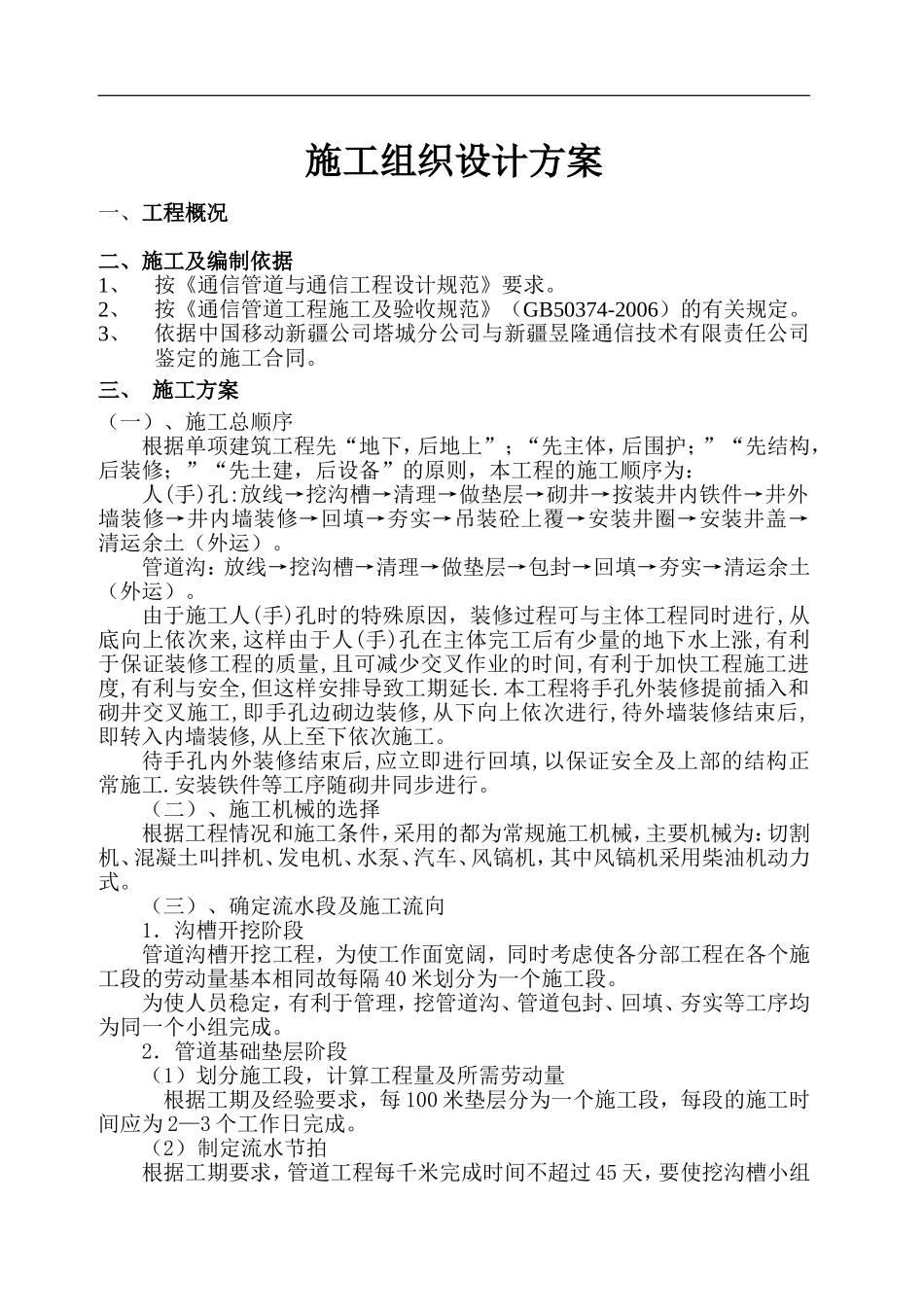

施工组织设计方案一、工程概况二、施工及编制依据1、按《通信管道与通信工程设计规范》要求。2、按《通信管道工程施工及验收规范》（GB50374-2006）的有关规定。3、依据中国移动新疆公司塔城分公司与新疆昱隆通信技术有限责任公司鉴定的施工合同。三、施工方案（一）、施工总顺序根据单项建筑工程先“地下，后地上”；“先主体，后围护；”“先结构，后装修；”“先土建，后设备”的原则，本工程的施工顺序为：人(手)孔:放线→挖沟槽→清理→做垫层→砌井→按装井内铁件→井外墙装修→井内墙装修→回填→夯实→吊装砼上覆→安装井圈→安装井盖→清运余土（外运）。管道沟：放线→挖沟槽→清理→做垫层→包封→回填→夯实→清运余土（外运）。由于施工人(手)孔时的特殊原因，装修过程可与主体工程同时进行,从底向上依次来,这样由于人(手)孔在主体完工后有少量的地下水上涨,有利于保证装修工程的质量,且可减少交叉作业的时间,有利于加快工程施工进度,有利与安全,但这样安排导致工期延长.本工程将手孔外装修提前插入和砌井交叉施工,即手孔边砌边装修,从下向上依次进行,待外墙装修结束后,即转入内墙装修,从上至下依次施工。待手孔内外装修结束后,应立即进行回填,以保证安全及上部的结构正常施工.安装铁件等工序随砌井同步进行。（二）、施工机械的选择根据工程情况和施工条件，采用的都为常规施工机械，主要机械为：切割机、混凝土叫拌机、发电机、水泵、汽车、风镐机，其中风镐机采用柴油机动力式。（三）、确定流水段及施工流向1．沟槽开挖阶段管道沟槽开挖工程，为使工作面宽阔，同时考虑使各分部工程在各个施工段的劳动量基本相同故每隔40米划分为一个施工段。为使人员稳定，有利于管理，挖管道沟、管道包封、回填、夯实等工序均为同一个小组完成。2．管道基础垫层阶段（1）划分施工段，计算工程量及所需劳动量根据工期及经验要求，每100米垫层分为一个施工段，每段的施工时间应为2—3个工作日完成。（2）制定流水节拍根据工期要求，管道工程每千米完成时间不超过45天，要使挖沟槽小组连续施工，故每千米施工时间应为25-30天，若取30天，并按照普通硬土计算，则须人工数为35人，按技工与普工的比例1：3计算，取技工8人，普工27人。据此，第一段挖沟槽的流水节拍为2天。同理，第二段和第三段的流水节拍为2天、1天，考虑到35名工人在每一段上的工作面不大，组成2个队，每完成1000米，调换一次。其他各分部分项工程的流水节拍，均在保证本身合理组织的前提条件下，尽量缩短，为满足技工在各阶段连续作业，挖沟以外的分部分项分部工程在一个施工段上的施工总时间在第一段不应大于2天，在第二、三段不应大于3天（即等于每道工序总时间减去挖沟在本段的流水节拍），包封为2天，回填为3天，余土外运为3天，并每天加班2个小时。3．管道包封阶段根据施工组织的要求，本施工段的施工时间为2天。4．回填土阶段根据施工组织的要求，本施工段的施工时间为3天。5．余土外运及清理现场阶段根据施工组织的要求，本施工段的施工时间为3天。同理，对于每一个人（手）孔，总的施工时间为2天。（四）、施工方法1．器材检验（1）水泥的检验工程施工中所用的水泥均符合国家规定的产品质量标准，工程施工中严禁使用受潮、变质的水泥。水泥凡无产品出厂证明或无标记的，材料员严禁把关，绝对不准进入现场，对于存放时间过长（超过三个月）的水泥，一律不得使用。（2）塑料管材的的检验进场的塑料管的材质、规格、型号必须符合设计文件的规定，管材的管身及管口不得变形，接口配件应当齐全有效，承接管的承内径应于插口外径吻合。管道采用的各种塑料管材管身应当光滑无伤痕、管孔无变形、孔径、壁厚应符合设计要求，负偏差应不大于1mm。钢材的材质、规格、型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。应有质量保证书及出厂合格证及出厂试验证明。否则，一律不得进场。钢管的材质、规格、型号应符合设计文件的规定，管的外径允许偏差≦159±1.0%，壁厚允许偏差＋15.0%、－12.5%。管孔内壁应光滑、无节疤、无裂缝。钢管的管身及管口不得变形，接续配件齐全有效，套管的承口内径应与插口内径吻合。各...
