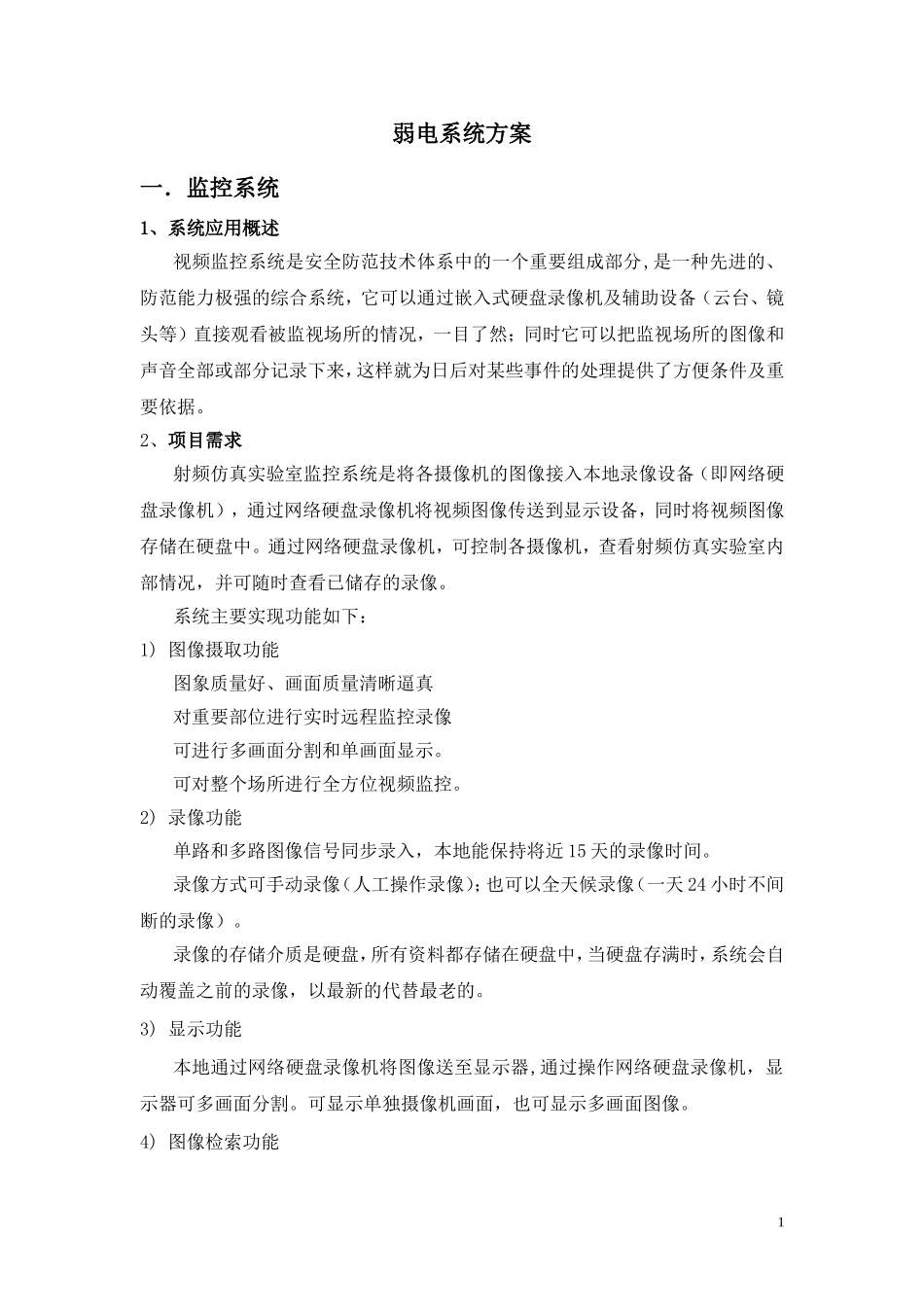

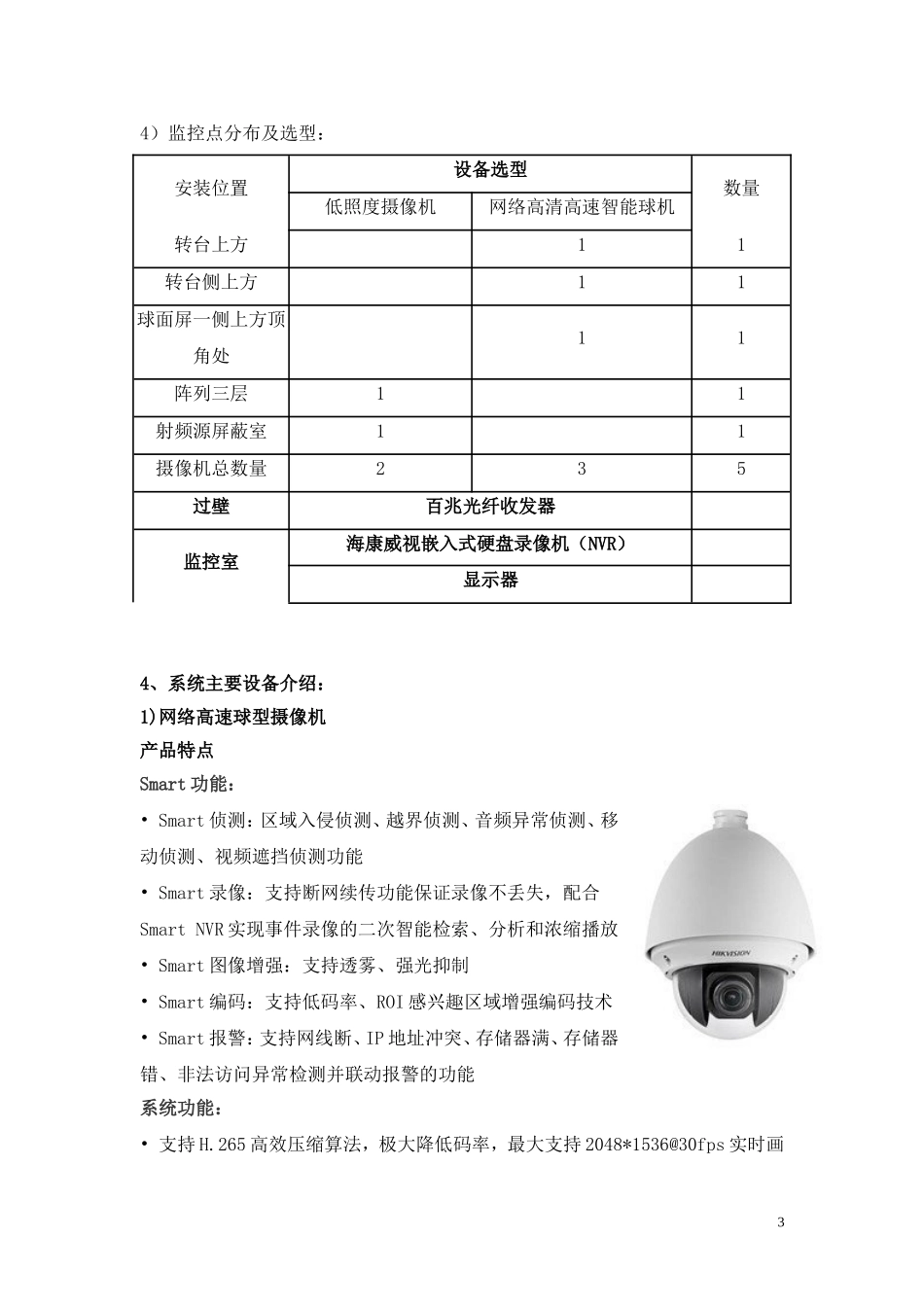

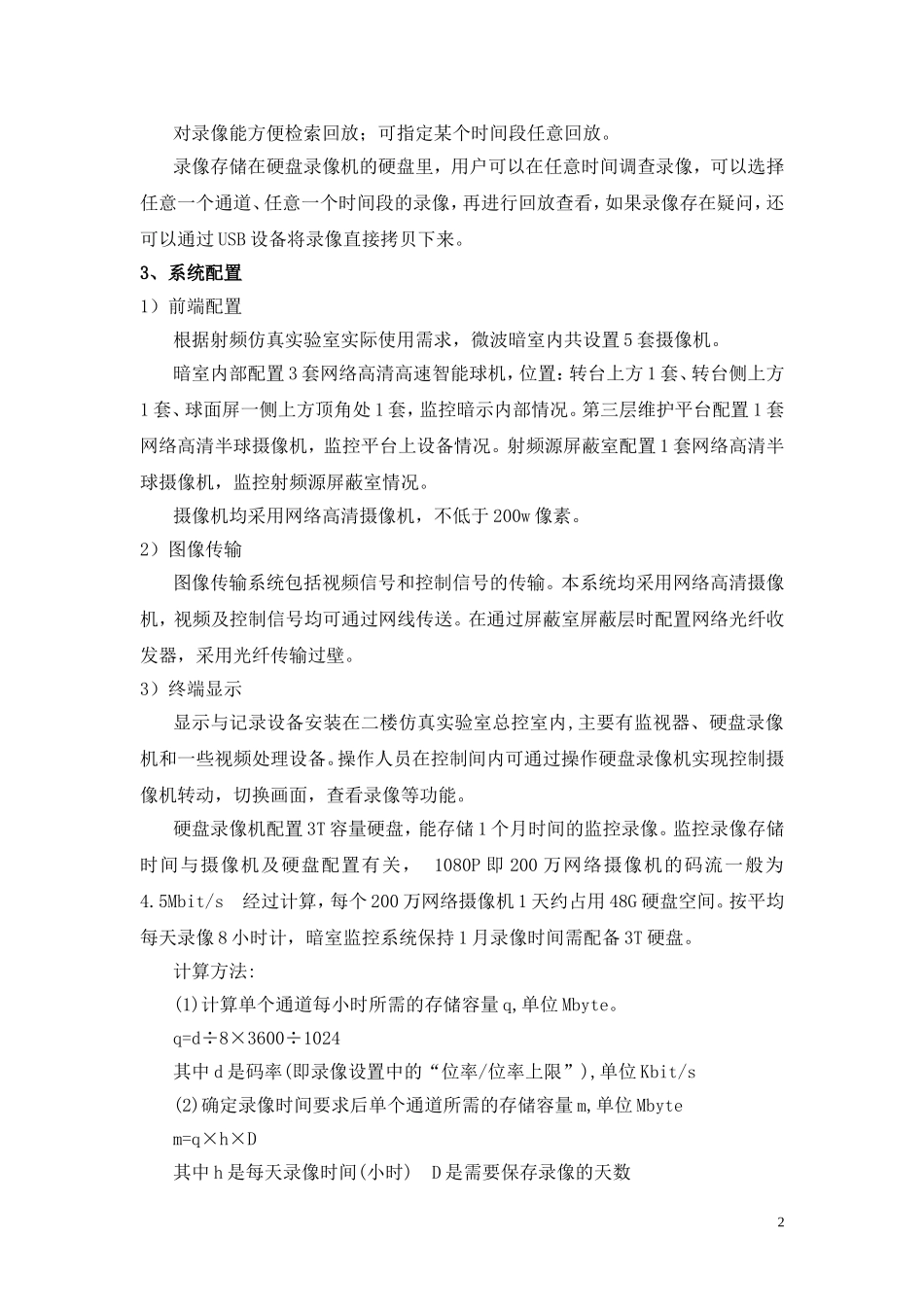

弱电系统方案一．监控系统1、系统应用概述视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统，它可以通过嵌入式硬盘录像机及辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把监视场所的图像和声音全部或部分记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。2、项目需求射频仿真实验室监控系统是将各摄像机的图像接入本地录像设备（即网络硬盘录像机），通过网络硬盘录像机将视频图像传送到显示设备，同时将视频图像存储在硬盘中。通过网络硬盘录像机，可控制各摄像机，查看射频仿真实验室内部情况，并可随时查看已储存的录像。系统主要实现功能如下：1)图像摄取功能图象质量好、画面质量清晰逼真对重要部位进行实时远程监控录像可进行多画面分割和单画面显示。可对整个场所进行全方位视频监控。2)录像功能单路和多路图像信号同步录入，本地能保持将近15天的录像时间。录像方式可手动录像（人工操作录像）；也可以全天候录像（一天24小时不间断的录像）。录像的存储介质是硬盘，所有资料都存储在硬盘中，当硬盘存满时，系统会自动覆盖之前的录像，以最新的代替最老的。3)显示功能本地通过网络硬盘录像机将图像送至显示器,通过操作网络硬盘录像机，显示器可多画面分割。可显示单独摄像机画面，也可显示多画面图像。4)图像检索功能1对录像能方便检索回放；可指定某个时间段任意回放。录像存储在硬盘录像机的硬盘里，用户可以在任意时间调查录像，可以选择任意一个通道、任意一个时间段的录像，再进行回放查看，如果录像存在疑问，还可以通过USB设备将录像直接拷贝下来。3、系统配置1）前端配置根据射频仿真实验室实际使用需求，微波暗室内共设置5套摄像机。暗室内部配置3套网络高清高速智能球机，位置：转台上方1套、转台侧上方1套、球面屏一侧上方顶角处1套，监控暗示内部情况。第三层维护平台配置1套网络高清半球摄像机，监控平台上设备情况。射频源屏蔽室配置1套网络高清半球摄像机，监控射频源屏蔽室情况。摄像机均采用网络高清摄像机，不低于200w像素。2）图像传输图像传输系统包括视频信号和控制信号的传输。本系统均采用网络高清摄像机，视频及控制信号均可通过网线传送。在通过屏蔽室屏蔽层时配置网络光纤收发器，采用光纤传输过壁。3）终端显示显示与记录设备安装在二楼仿真实验室总控室内,主要有监视器、硬盘录像机和一些视频处理设备。操作人员在控制间内可通过操作硬盘录像机实现控制摄像机转动，切换画面，查看录像等功能。硬盘录像机配置3T容量硬盘，能存储1个月时间的监控录像。监控录像存储时间与摄像机及硬盘配置有关，1080P即200万网络摄像机的码流一般为4.5Mbit/s经过计算，每个200万网络摄像机1天约占用48G硬盘空间。按平均每天录像8小时计，暗室监控系统保持1月录像时间需配备3T硬盘。计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数24）监控点分布及选型：安装位置设备选型数量低照度摄像机网络高清高速智能球机转台上方11转台侧上方11球面屏一侧上方顶角处11阵列三层11射频源屏蔽室11摄像机总数量235过壁百兆光纤收发器监控室海康威视嵌入式硬盘录像机（NVR）显示器4、系统主要设备介绍：1)网络高速球型摄像机产品特点Smart功能：•Smart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能•Smart录像：支持断网续传功能保证录像不丢失，配合SmartNVR实现事件录像的二次智能检索、分析和浓缩播放•Smart图像增强：支持透雾、强光抑制•Smart编码：支持低码率、ROI感兴趣区域增强编码技术•Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能系统功能：•支持H.265高效压缩算法，极大降低码率，最大支持2048*1536@30fps实时画3面输出•精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任...
