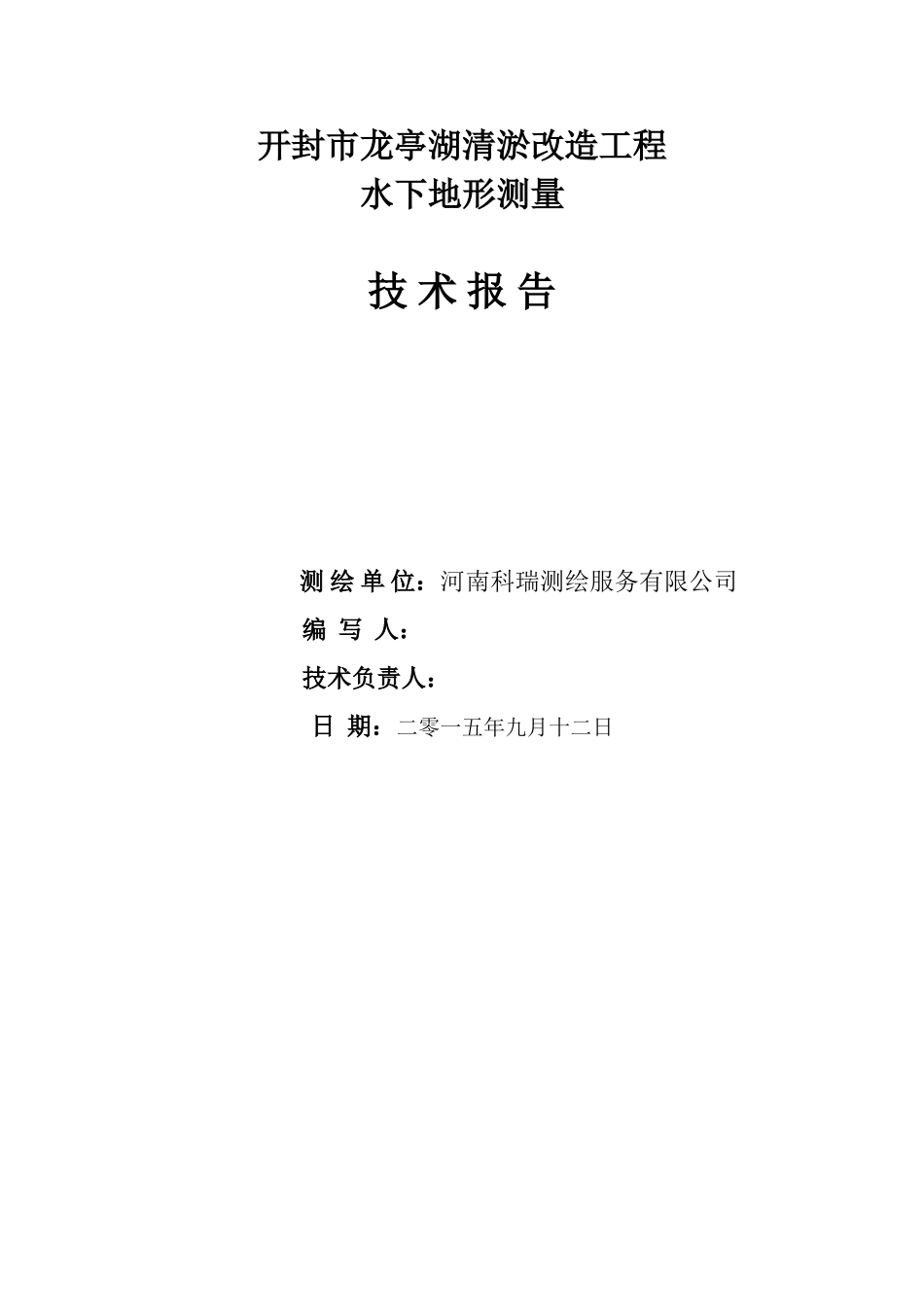

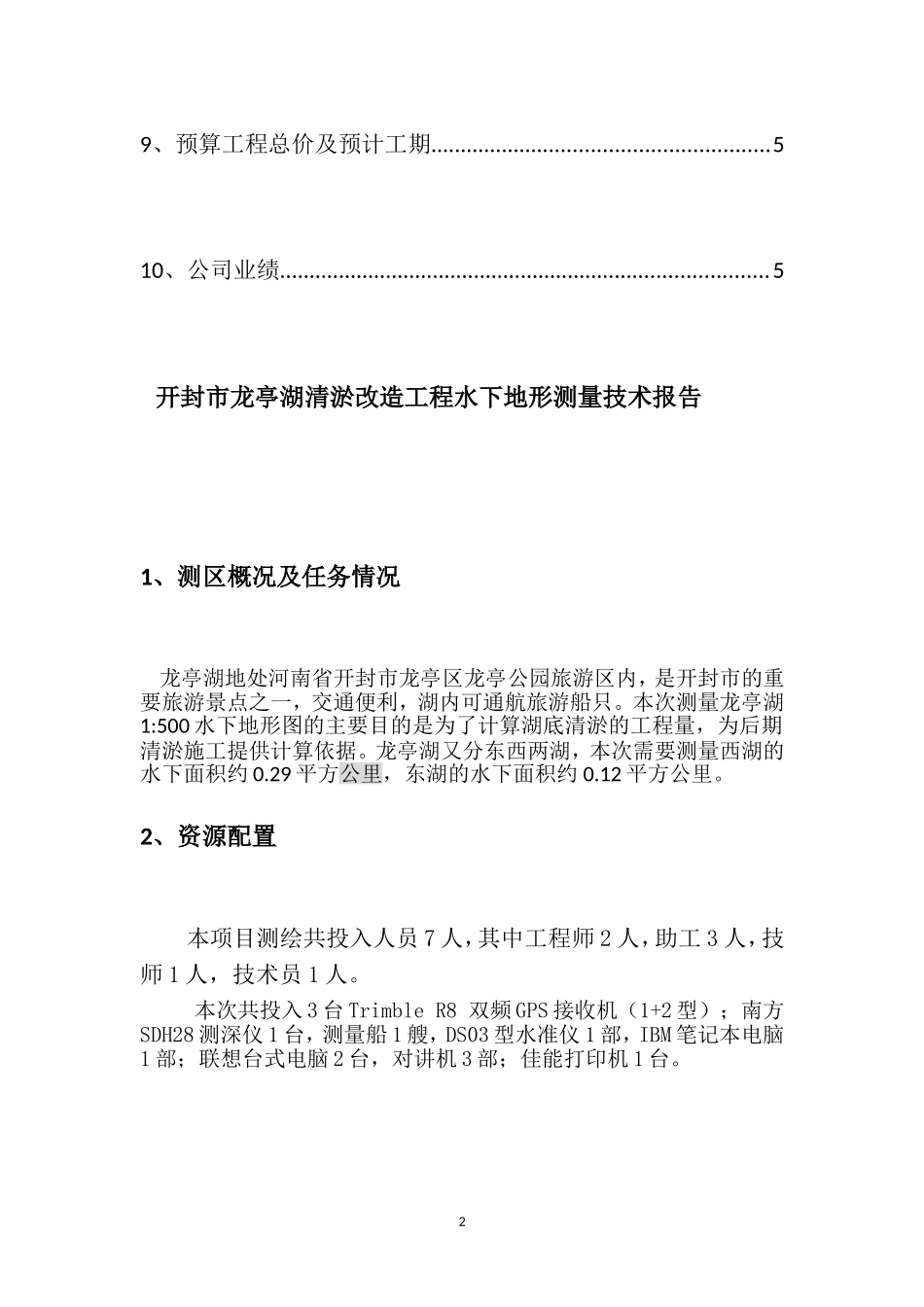

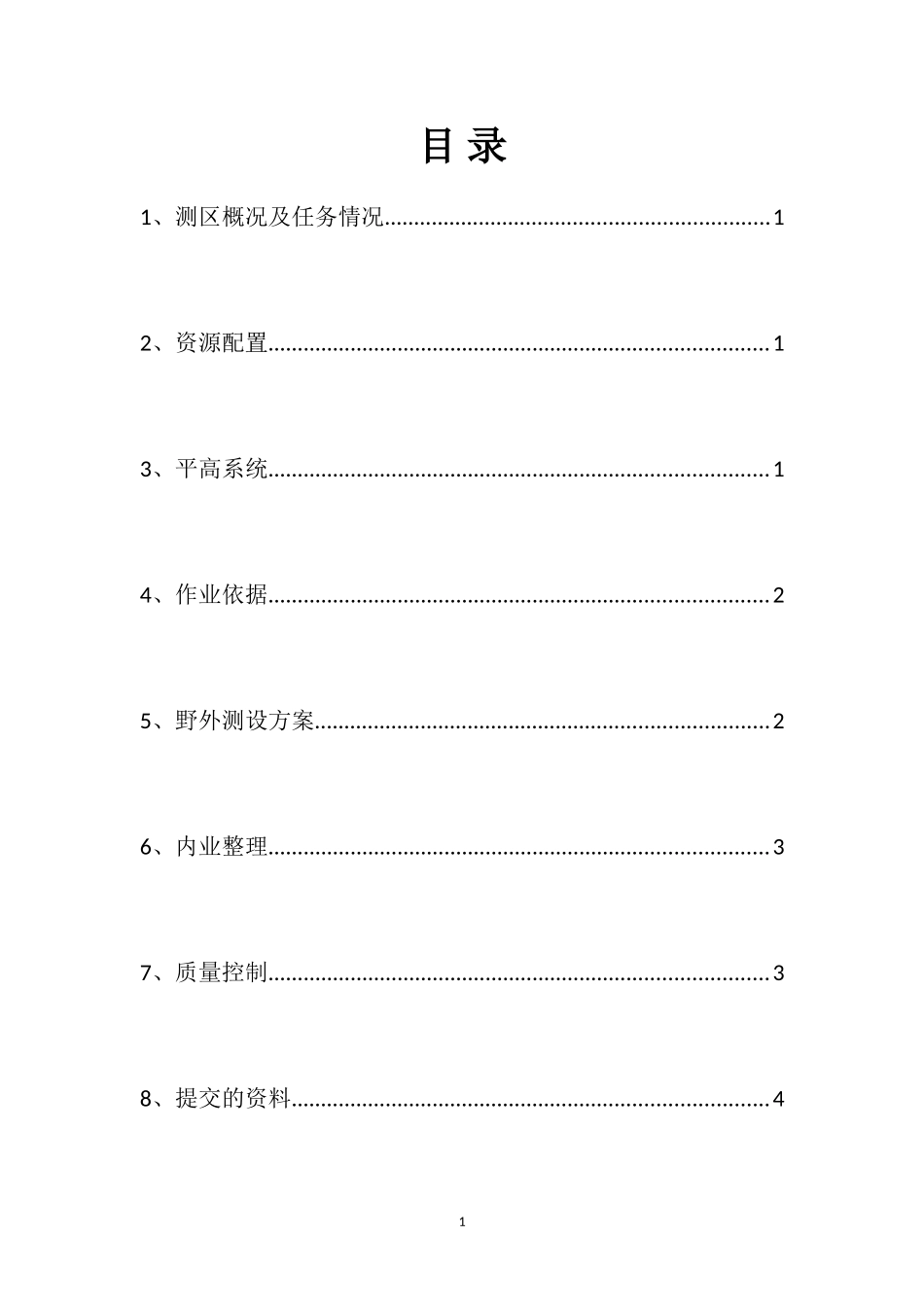

开封市龙亭湖清淤改造工程水下地形测量技术报告测绘单位:河南科瑞测绘服务有限公司编写人:技术负责人:日期:二零一五年九月十二日1目录1、测区概况及任务情况.................................................................12、资源配置.....................................................................................13、平高系统.....................................................................................14、作业依据.....................................................................................25、野外测设方案.............................................................................26、内业整理.....................................................................................37、质量控制.....................................................................................38、提交的资料.................................................................................429、预算工程总价及预计工期.........................................................510、公司业绩...................................................................................5开封市龙亭湖清淤改造工程水下地形测量技术报告1、测区概况及任务情况龙亭湖地处河南省开封市龙亭区龙亭公园旅游区内,是开封市的重要旅游景点之一,交通便利,湖内可通航旅游船只。本次测量龙亭湖1:500水下地形图的主要目的是为了计算湖底清淤的工程量,为后期清淤施工提供计算依据。龙亭湖又分东西两湖,本次需要测量西湖的水下面积约0.29平方公里,东湖的水下面积约0.12平方公里。2、资源配置本项目测绘共投入人员7人,其中工程师2人,助工3人,技师1人,技术员1人。本次共投入3台TrimbleR8双频GPS接收机(1+2型);南方SDH28测深仪1台,测量船1艘,DS03型水准仪1部,IBM笔记本电脑1部;联想台式电脑2台,对讲机3部;佳能打印机1台。33、平高系统平面采用开封独立坐标系,高程系统1985国家高程基准。各项转换参数根据已知点数据情况确定。4、作业依据(1)《水利水电工程测量规范》(规划设计阶段)SL197-2013;(2)《水利水电工程施工测量规范》DL/T5173-2003;(3)《全球定位系统(GPS)测量规范》GB/T18314-2009;(4)《国家三、四等水准测量规范》GB/T12898-2009;5、野外测设方案本次测量所采用的仪器都经过法定计量部门的检定并出具有仪器检定证书。控制点平面测设采用静态GPS测量,控制点高程采用水准测量,精度满足相应等级要求。水下地形测量基本上在无雨、风的天气进行,采用断面法施测,先在测深仪导航软件下,预先按技术要求做好断面设计线,设计线根据湖面情况布置成与水流方向大致成垂直的方向,断面间距为20m左右,测点间距10~20m。将GPSRTK仪器安装在测深仪探头上,船上GPSRTK仪器应与测深仪平面位置一致,并保证测深仪垂直于水面。精密量测测深仪探头到GPS几何中心的垂直高,作为GPSRTK天线高,将测深仪吃水水深定位0,直接采用下式求出水底高程:h实际水面=hGPS几何中心-DGPS天线到测深仪探头h水底点高程=h实际水面-h测深水下地形点的采集密度以能显示出水下地形特征为原则。水下地形点点距为图上1~3cm,实际距离为5~15米。水下地形变化复杂区域测深仪采集点距适当缩短以反映地形特征,满足水下地形等高线的勾绘。对于测量船不能到达的浅水区域采取测量人员穿下水裤涉水测量。46、内业整理⑴地形图采用50cm×40cm矩形分幅,按统一的直角坐标网划分。采用西南角坐标公里数编号法。如:西南角的坐标X=2500km,Y=500km,则该图编号为“2500.00—500.00”。编号时,比例尺为1:500地形图,坐标值取至0.01km。⑵将野外采集的数据备份并进行内业成图,在CAD及辅助成图软件下直接生成等高线或等深线,绘制后的等高线应光滑,符合自然变化规律。⑶图幅接边的最大误差不得大于地物、地貌允许中误差的倍。如相邻图幅的基本等高距不同,则等高线接边的最大误差不得超过较大一种基本等高距允许中误差的倍,其误差可平均...
