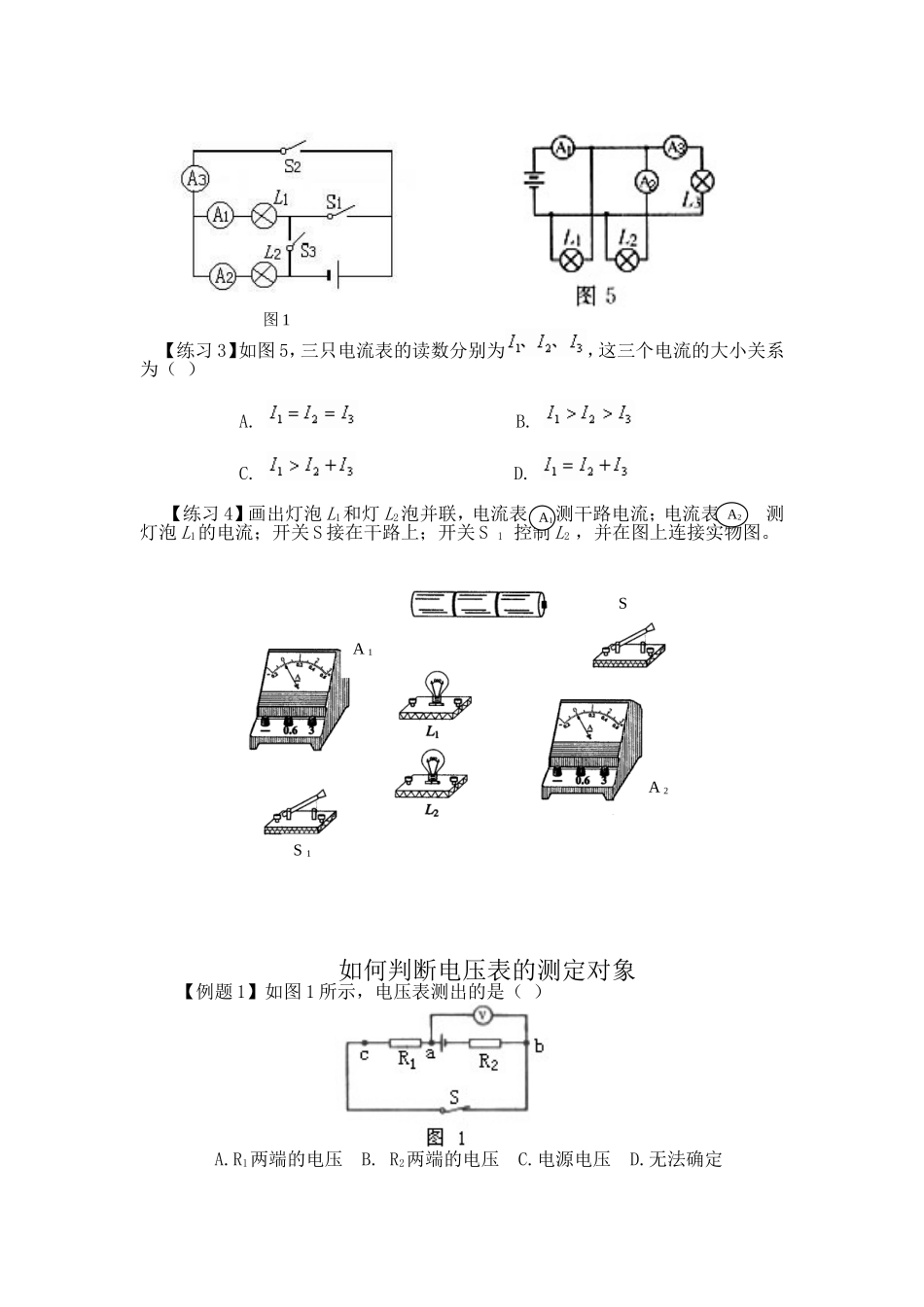

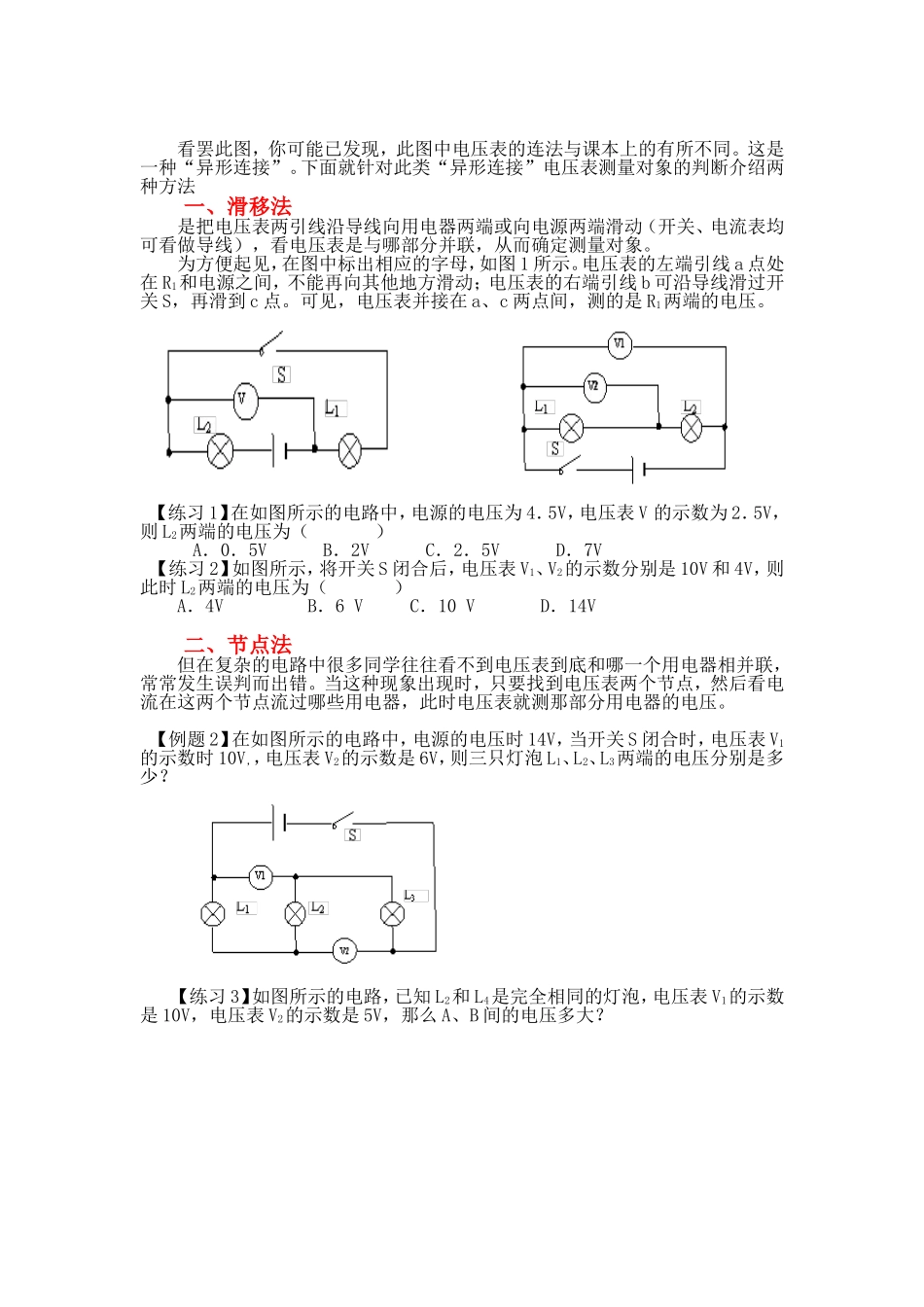

怎样判断电流表的测量对象电流流向法：那一个用电器的电流流过了电流表，那电流表测的就是这个用电器的电流。若所有的电器的电流都流过电流表，那测的就是总电流。例题：1、如图1，电流表A1测的是_______________的电流，A2测的是___________的电流【练习1】如图6所示，流过灯泡L1的电流为I1，流过灯泡L2的电流为I2，电流表的读数为I3，则三个电流的关系是（）A.B.C.D.断路法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。例题：如图2，试判断电流表分别测量哪些灯泡的电流。分析：如图3，当断开A3时，____断路，故A3测的是______的电流；如图4，当断开A2时，____断路，故A2测的是______的电流；如图5，当断开A1时，____断路，故A1测的是______的电流。【练习2】如图所示，当闭合S1、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为、；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4．5A和1．5A，电流表A1的示数为；若将S1、S2和S3同时闭合会发生现象。A1A3A2L1L2L3图2A1A2L1L2图1A1A2L1L2L3图3A1A3A2L1L2L3图5A1A3A2L1L2L3图4【练习3】如图5，三只电流表的读数分别为，这三个电流的大小关系为（）A.B.C.D.【练习4】画出灯泡L1和灯L2泡并联，电流表测干路电流；电流表测灯泡L1的电流；开关S接在干路上；开关S1控制L2，并在图上连接实物图。如何判断电压表的测定对象【例题1】如图1所示，电压表测出的是（）A.R1两端的电压B.R2两端的电压C.电源电压D.无法确定SS1A1A2A1A2图1看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法一、滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R1两端的电压。【练习1】在如图所示的电路中，电源的电压为4．5V，电压表V的示数为2．5V，则L2两端的电压为（）A．0．5VB．2VC．2．5VD．7V【练习2】如图所示，将开关S闭合后，电压表V1、V2的示数分别是10V和4V，则此时L2两端的电压为（）A．4VB．6VC．10VD．14V二、节点法但在复杂的电路中很多同学往往看不到电压表到底和哪一个用电器相并联，常常发生误判而出错。当这种现象出现时，只要找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。【例题2】在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压表V1的示数时10V，，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？【练习3】如图所示的电路，已知L2和L4是完全相同的灯泡，电压表V1的示数是10V，电压表V2的示数是5V，那么A、B间的电压多大？【练习4】如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S2闭合，S1、S3断开时，电压表的示数为3V。（1）电源的电压是多少？（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
