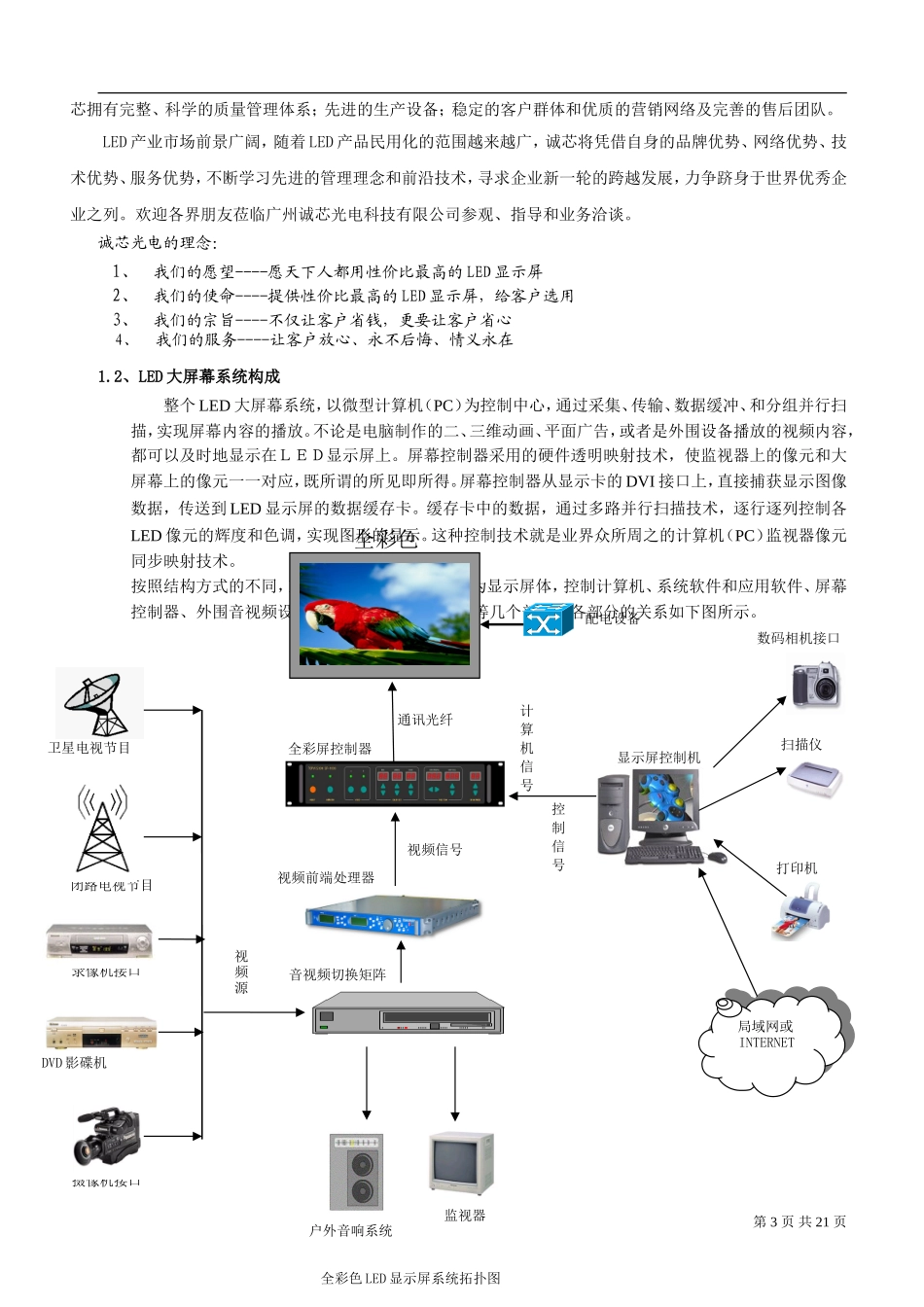

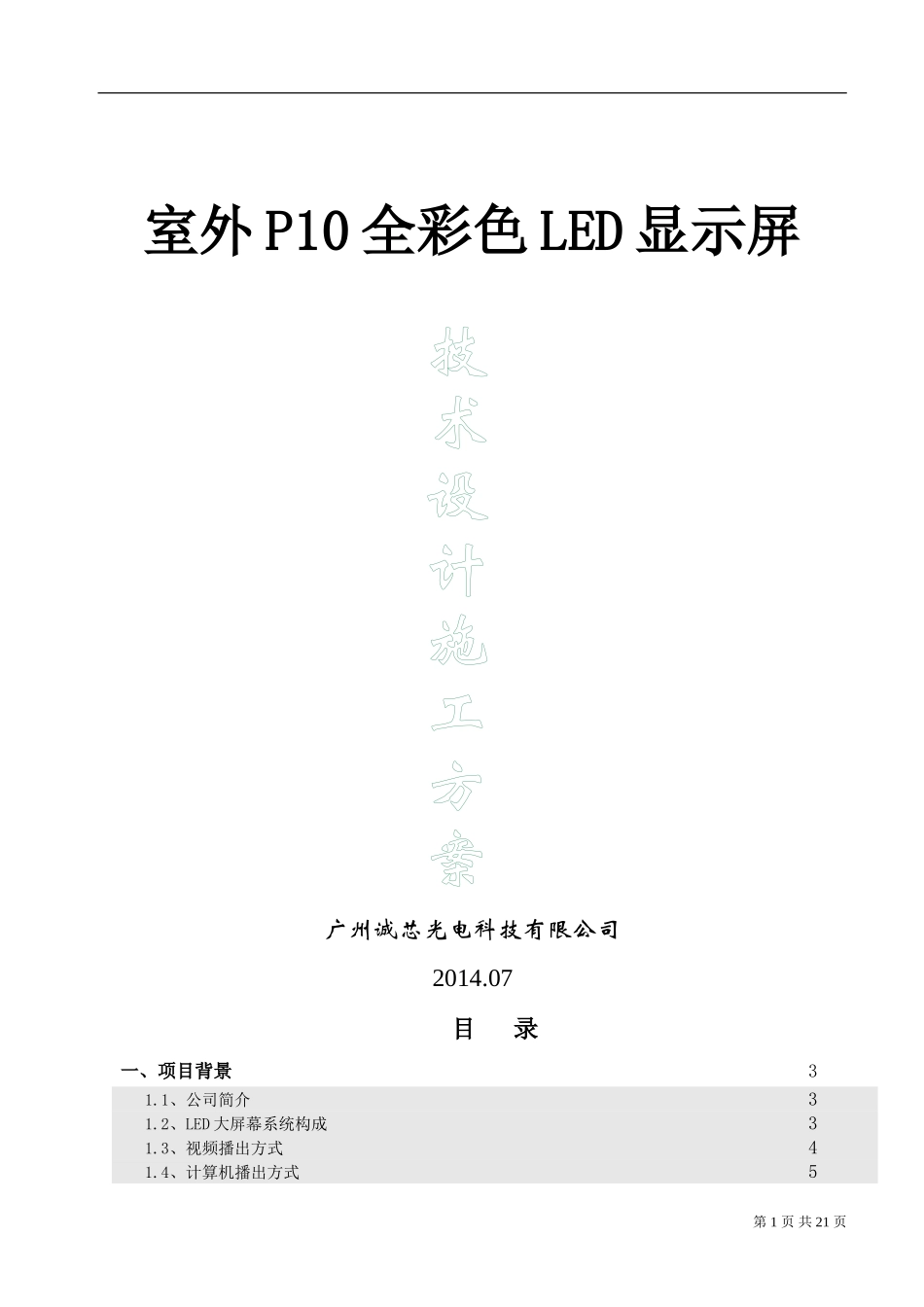

室外P10全彩色LED显示屏技术设计施工方案广州诚芯光电科技有限公司2014.07目录一、项目背景31.1、公司简介31.2、LED大屏幕系统构成31.3、视频播出方式41.4、计算机播出方式5第1页共21页二、室外全彩大屏幕设计要点5三、室外全彩大屏幕设计参数指标及建议63.1、LED管芯及主要材料63.2、像素模组63.3、单元箱体73.4、显示屏技术参数指标8四、LED大屏幕性能特点94.1、发光材料的特征94.2、视觉非线性校正94.3、像元同步映射技术10五、LED大屏幕关键技术简介105.1、数字视频图像接口SDI技术105.2、数字视频通讯采用DVI标准的数字显示接口115.3、多媒体控制技术115.4、视频处理技术11六、多媒体播放控制软件14七、安装指导方式157.1、安装方式(显示屏安装结构简易图)157.2、显示屏结构安装前检查事项：157.3、安装方法简介：16八、室外全彩大屏幕工程施工方案178.1、大屏幕工程施工时间进度表178.2、大屏幕工程实施方案18九、施工规范和验收标准18十、案例实物展示图19十一、大屏幕系统培训201、基础培训202、现场培训20十二、售后服务承诺21十三、国内部分客户名单22一、项目背景1.1、公司简介广州诚芯光电科技有限公司，是专业致力于LED显示屏的研究、生产、销售、工程服务为一体的高科技企业.公司位于“中国南大门”——广州天河区，公司定位于生产各种中高档LED显示屏系列产品，并批发多种型号室内外LED单元箱体及相关配件。广州诚芯光电科技有限公司采用优质的原材料及精湛的组装工艺，培养了掌控各种生产链和专业技能的员工，拥有高素质的团队。生产的全系列ＬＥＤ显示系统已广泛用于各个行业，并在业界具有良好的口碑。诚第2页共21页芯拥有完整、科学的质量管理体系；先进的生产设备；稳定的客户群体和优质的营销网络及完善的售后团队。LED产业市场前景广阔，随着LED产品民用化的范围越来越广，诚芯将凭借自身的品牌优势、网络优势、技术优势、服务优势，不断学习先进的管理理念和前沿技术，寻求企业新一轮的跨越发展，力争跻身于世界优秀企业之列。欢迎各界朋友莅临广州诚芯光电科技有限公司参观、指导和业务洽谈。诚芯光电的理念：1、我们的愿望----愿天下人都用性价比最高的LED显示屏2、我们的使命----提供性价比最高的LED显示屏，给客户选用3、我们的宗旨----不仅让客户省钱，更要让客户省心4、我们的服务----让客户放心、永不后悔、情义永在1.2、LED大屏幕系统构成整个LED大屏幕系统，以微型计算机（PC）为控制中心，通过采集、传输、数据缓冲、和分组并行扫描，实现屏幕内容的播放。不论是电脑制作的二、三维动画、平面广告，或者是外围设备播放的视频内容，都可以及时地显示在ＬＥＤ显示屏上。屏幕控制器采用的硬件透明映射技术，使监视器上的像元和大屏幕上的像元一一对应，既所谓的所见即所得。屏幕控制器从显示卡的DVI接口上，直接捕获显示图像数据，传送到LED显示屏的数据缓存卡。缓存卡中的数据，通过多路并行扫描技术，逐行逐列控制各LED像元的辉度和色调，实现图形的显示。这种控制技术就是业界众所周之的计算机（PC）监视器像元同步映射技术。按照结构方式的不同，LED大屏幕系统可以划分为显示屏体，控制计算机、系统软件和应用软件、屏幕控制器、外围音视频设备，配电系统，固定框架等几个部分。各部分的关系如下图所示。第3页共21页全彩色LED显示屏系统拓扑图录像机接口通讯光纤视频信号数码相机接口扫描仪打印机局域网或INTERNET局域网或INTERNET配电设备全彩屏控制器全彩色计算机信号摄像机接口DVD影碟机闭路电视节目卫星电视节目音视频切换矩阵视频源监视器显示屏控制机控制信号视频前端处理器户外音响系统系统能够实现的各项功能如下：1.3、视频播出方式通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：支持VGA显示，显示各种计算机信息、图形、图像实现VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图象或文字支持各种输入方式：VGA/SVGA/XGA/SXGA/VSGA（1680×1024）和SDI输入支持高清晰...
