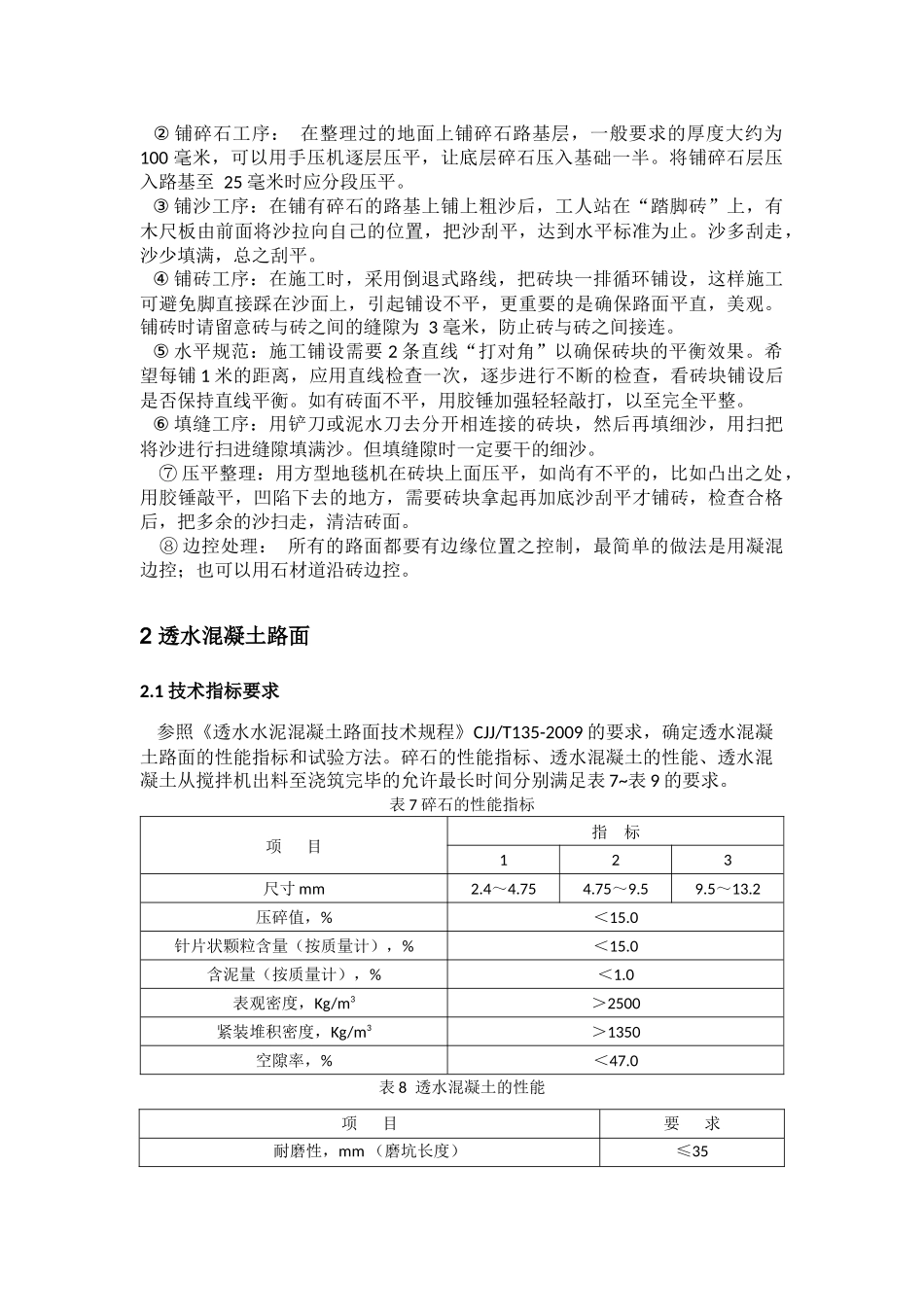

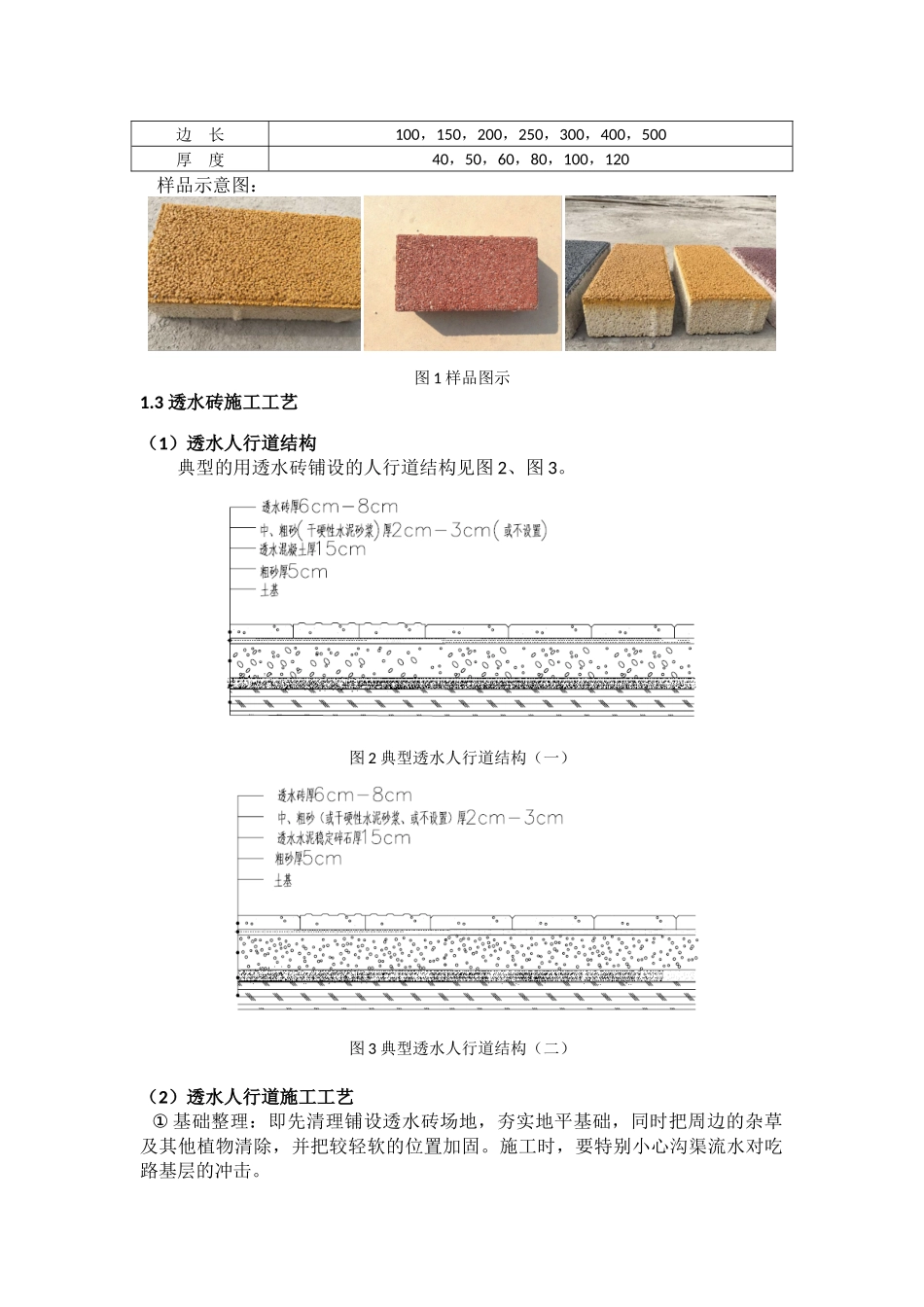

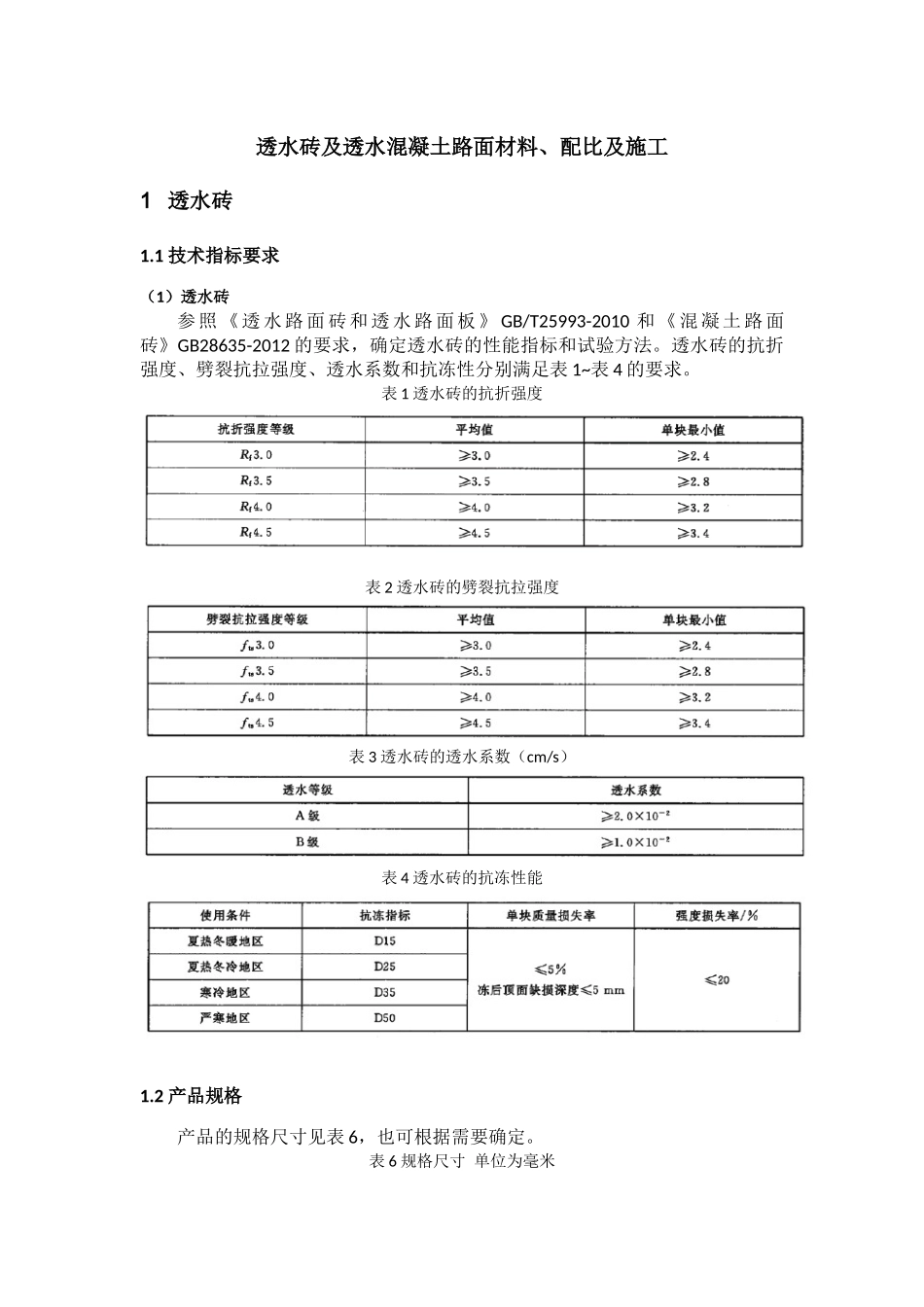

透水砖及透水混凝土路面材料、配比及施工1透水砖1.1技术指标要求（1）透水砖参照《透水路面砖和透水路面板》GB/T25993-2010和《混凝土路面砖》GB28635-2012的要求，确定透水砖的性能指标和试验方法。透水砖的抗折强度、劈裂抗拉强度、透水系数和抗冻性分别满足表1~表4的要求。表1透水砖的抗折强度表2透水砖的劈裂抗拉强度表3透水砖的透水系数（cm/s）表4透水砖的抗冻性能1.2产品规格产品的规格尺寸见表6，也可根据需要确定。表6规格尺寸单位为毫米边长100，150，200，250，300，400，500厚度40，50，60，80，100，120样品示意图：图1样品图示1.3透水砖施工工艺（1）透水人行道结构典型的用透水砖铺设的人行道结构见图2、图3。图2典型透水人行道结构（一）图3典型透水人行道结构（二）（2）透水人行道施工工艺①基础整理：即先清理铺设透水砖场地，夯实地平基础，同时把周边的杂草及其他植物清除，并把较轻软的位置加固。施工时，要特别小心沟渠流水对吃路基层的冲击。②铺碎石工序：在整理过的地面上铺碎石路基层，一般要求的厚度大约为100毫米，可以用手压机逐层压平，让底层碎石压入基础一半。将铺碎石层压入路基至25毫米时应分段压平。③铺沙工序：在铺有碎石的路基上铺上粗沙后，工人站在“踏脚砖”上，有木尺板由前面将沙拉向自己的位置，把沙刮平，达到水平标准为止。沙多刮走，沙少填满，总之刮平。④铺砖工序：在施工时，采用倒退式路线，把砖块一排循环铺设，这样施工可避免脚直接踩在沙面上，引起铺设不平，更重要的是确保路面平直，美观。铺砖时请留意砖与砖之间的缝隙为3毫米，防止砖与砖之间接连。⑤水平规范：施工铺设需要2条直线“打对角”以确保砖块的平衡效果。希望每铺1米的距离，应用直线检查一次，逐步进行不断的检查，看砖块铺设后是否保持直线平衡。如有砖面不平，用胶锤加强轻轻敲打，以至完全平整。⑥填缝工序：用铲刀或泥水刀去分开相连接的砖块，然后再填细沙，用扫把将沙进行扫进缝隙填满沙。但填缝隙时一定要干的细沙。⑦压平整理：用方型地毯机在砖块上面压平，如尚有不平的，比如凸出之处，用胶锤敲平，凹陷下去的地方，需要砖块拿起再加底沙刮平才铺砖，检查合格后，把多余的沙扫走，清洁砖面。⑧边控处理：所有的路面都要有边缘位置之控制，最简单的做法是用凝混边控；也可以用石材道沿砖边控。2透水混凝土路面2.1技术指标要求参照《透水水泥混凝土路面技术规程》CJJ/T135-2009的要求，确定透水混凝土路面的性能指标和试验方法。碎石的性能指标、透水混凝土的性能、透水混凝土从搅拌机出料至浇筑完毕的允许最长时间分别满足表7~表9的要求。表7碎石的性能指标项目指标123尺寸mm2.4～4.754.75～9.59.5～13.2压碎值，%＜15.0针片状颗粒含量（按质量计），%＜15.0含泥量（按质量计），%＜1.0表观密度，Kg/m3＞2500紧装堆积密度，Kg/m3＞1350空隙率，%＜47.0表8透水混凝土的性能项目要求耐磨性，mm（磨坑长度）≤35透水系数，mm／s0.5抗冻性，%（25次冻融循环后抗压强度损失率）≤20空隙率，%11～17强度等级C20C30抗压强度（28d），Mpa≥20.0≥30.0弯拉强度（28d），MPa≥2.5≥3.0表9透水混凝土从搅拌机出料至浇筑完毕的允许最长时间2.2生产工艺及设备（1）主要机具一览表：序号机具名称规格数量产地备注1强制式砼搅拌机750、500型1台河南3路面切割机行走式18型1台陕西规格依据实际而定4摩擦式整平机1套美国以后再定5行走式开槽机1台美国进口6长杆压实棍1台美国进口7经纬仪J2-21台江苏大型工程施工时需要8水准仪自动安平DS201台江苏9全站仪ZTS602/602R1台江苏10重型平板震动器1台山东以后再定11砂轮切割机1台山东12高压清洗机QL3801台苏州以后再定13空气压缩喷浆机1-3HP1台北京以后再定15喷涂机1台北京以后再定（2）其它机具序号类型名称1零星工具手推车、刮杠、铁抹子、木抹子、笤帚、搅拌器、移动铁架2配套工具滚刷、剪刀、刮板、压子、粉线盒、30m～50m钢尺、钻头、水桶、施工气温t（0C）允许最长时间（h）5≤t＜10210≤t＜201.520≤t＜30130≤t＜350.75拌料桶、滚筒、毛刷、老虎钳、泡沫板、水瓢、电工工具、铁锹等2.3透水砖施工工艺2.3.1透水混凝...
