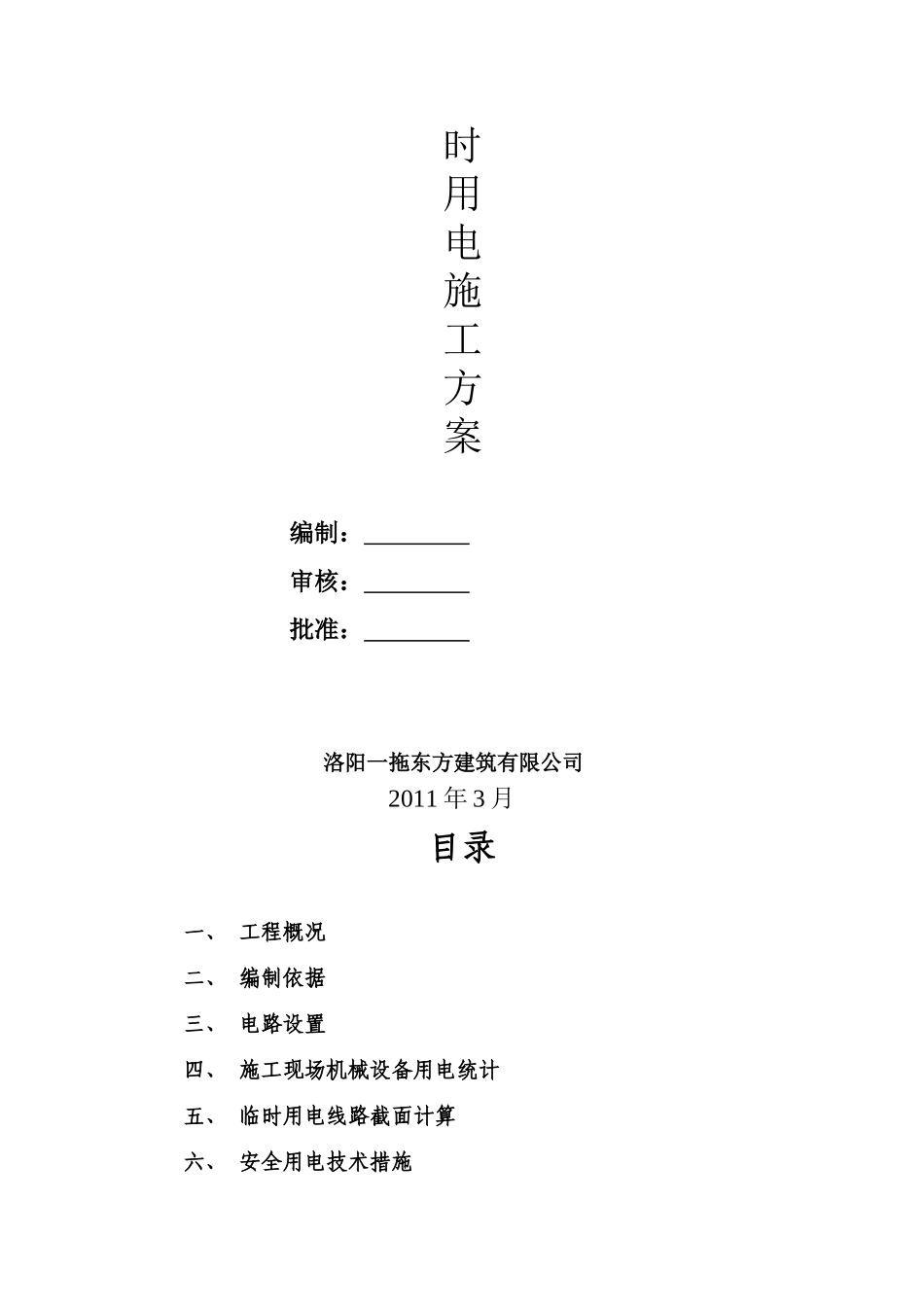

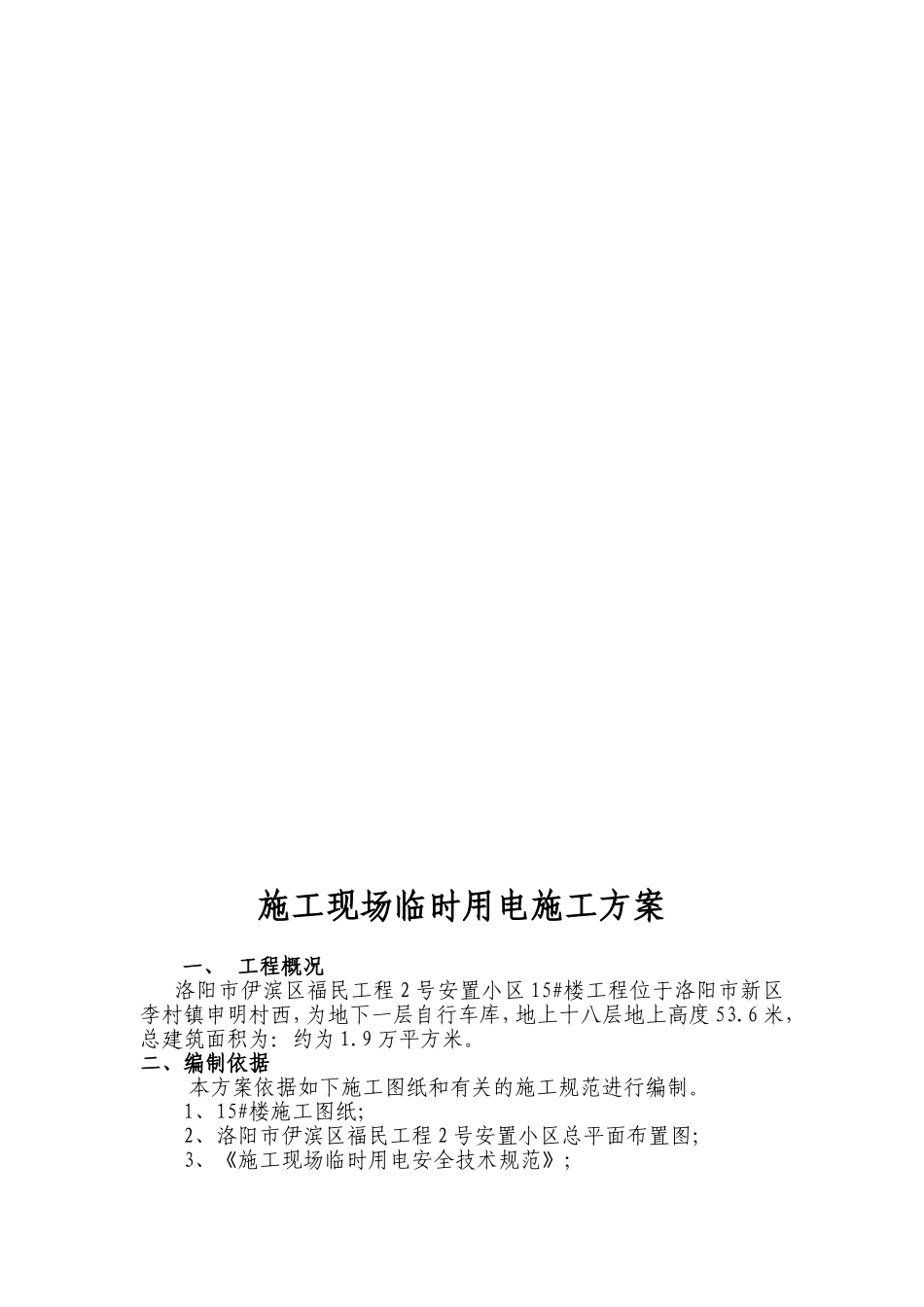

施工现场临时用电施工方案报审表工程名称：洛阳市伊滨区福民工程2号安置小区15#楼编号：致：河南省万安工程建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了施工现场临时用电施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：1、施工现场临时用电施工方案1份承包单位（章）项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：洛阳市伊滨区福民工程2号安置小区15#楼临时用电施工方案编制：审核：批准：洛阳一拖东方建筑有限公司2011年3月目录一、工程概况二、编制依据三、电路设置四、施工现场机械设备用电统计五、临时用电线路截面计算六、安全用电技术措施施工现场临时用电施工方案一、工程概况洛阳市伊滨区福民工程2号安置小区15#楼工程位于洛阳市新区李村镇申明村西，为地下一层自行车库，地上十八层地上高度53.6米，总建筑面积为：约为1.9万平方米。二、编制依据本方案依据如下施工图纸和有关的施工规范进行编制。1、15#楼施工图纸；2、洛阳市伊滨区福民工程2号安置小区总平面布置图；3、《施工现场临时用电安全技术规范》；4、《建设工程安全生产管理条例》；5、《中华人民共和国工程建设标准强制性条文》三、电路设置根据工程特点和便于施工，配电室及总箱设在现场北边，电线采用电缆埋地的方法进行地下铺设，实行三相五线制。施工现场临时用电设置总箱，由建设单位提供总电源；施工现场临时用电平面布置图详见布置总图动力用电从总箱中分别引出五路二级配电箱：一路至塔吊；二路至钢筋场地、控制弯曲机、对焊机、切断机等用电；三路至木工场地，用于圆盘踞、平刨机、办公室、宿舍等用电；四路至混凝土输送泵车、施工电梯用电。五路至施工现场楼层照明及动力用电。照明与动力用电分开设置四、施工现场机械设备用电统计交流电弧焊机3台×19KW=57KVA钢筋切断机GQ-402台×7.5KW=15KW钢筋调直机GJ4-82台×5.5KW=11KW钢筋弯曲机GW-402台×3KW=6KW对焊机2台×75KW=150KVA平板震动器2台×1.5KW=3KW插式震动器2X-56台×1.5KW=9KW木工圆盘锯JJK-12台×3KW=6KW灰浆机HT2002台×3KW=6KW塔吊QTZ-501台×90KW=90KW混凝土输送泵1台×75KW=75KW室内外照明总计：40KW电动机总计：236KW电焊机总计：207KVA五、临时用电线路截面计算1、配电房至总箱线路选择：BX铜芯橡皮线A、根据电流选择截面总电流I=K·P/（√3·U·COSφ）K为需要系数，取0.6；P为总电量；U为电压，取380VCOSφ为平均功率因数，取0.75总电量P=1.1（K1∑P1/COSφ＋K2∑P2）＋K3P3+K4P4=1.1×（0.6×236/0.75+0.6×207）+0.8×20+1×20=380.3（kVA）∑P1为电动机总功率，∑P2为电焊机总容量，总电流I=K·P/（√3·U·COSφ）=0.6×380.3÷1.732÷380÷0.75=293（A）选用≥95mm2的BV铜芯橡皮线。B、允许电压降的复核总功率∑P=236；距离L=100M；C系数取77；导线截面S=95mm2允许的相对电压降ε=∑PL/CS%=236×100÷77÷95=3.2%＜[∑]=5%2、总箱至二级箱线路选择：BV铜芯橡皮线A、根据电流选择截面其中：一路至塔吊的总功率90KW二路至钢筋场地的总功率239KW三路至木工场地的总功率6KW四路至混凝土输送泵的总功率75KW五路至施工现场楼层室内、外照明的总功率40KW总电流I=K·P/（√3·U·COSφ）K为需要系数，取0.6；P为总电量；U为电压，取380VCOSφ为平均功率因数，取0.75∑P1为电动机总功率，取91KW，总电量P=1.1（K1∑P1/COSφ）=1.1×（0.6×90/0.75）=80（kVA）总电流I=K·P/（√3·U·COSφ）=0.6×80000÷1.732÷380÷0.75=98（A）选用≥35mm2的BV铜芯橡皮线。B、允许电压降的复核总功率∑P=90；距离L=60M；C系数取77；导线截面S=35mm2允许的相对电压降ε=∑PL/CS%=90×60÷77÷35=2%＜[∑]=5%根据以上的计算结果：一路、二路、四路选用35mm2的BV铜芯橡皮线三路和五路选用16mm2的BV铜芯橡皮线3、至开关箱线路选择：塔吊90KW选用25mm2的BV铜芯橡皮线混凝土输送泵75KW选用25mm2的BV铜芯橡皮线交流电弧焊机57KVA选用16mm2的BV铜芯橡皮线钢筋切断机15KW选用10mm2的BV铜芯橡皮线钢筋调直机11KW选用4mm2的BV铜芯橡皮线...
