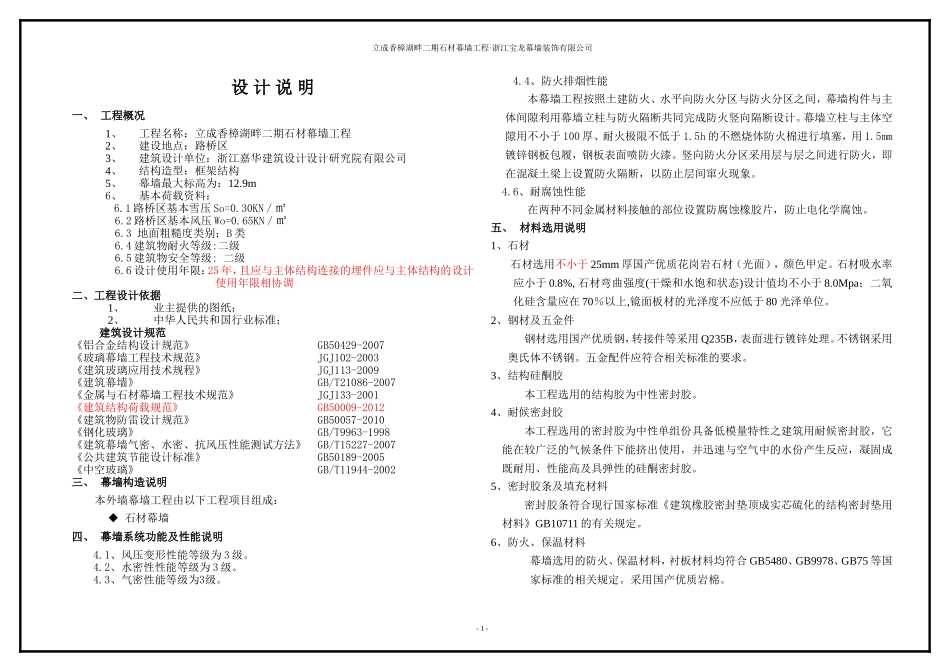

立成香樟湖畔二期石材幕墙工程·浙江宝龙幕墙装饰有限公司设计说明一、工程概况1、工程名称：立成香樟湖畔二期石材幕墙工程2、建设地点：路桥区3、建筑设计单位：浙江嘉华建筑设计设计研究院有限公司4、结构造型：框架结构5、幕墙最大标高为：12.9m6、基本荷载资料：6.1路桥区基本雪压So=0.30KN／㎡6.2路桥区基本风压Wo=0.65KN／㎡6.3地面粗糙度类别：B类6.4建筑物耐火等级:二级6.5建筑物安全等级:二级6.6设计使用年限：25年，且应与主体结构连接的埋件应与主体结构的设计使用年限相协调二、工程设计依据1、业主提供的图纸；2、中华人民共和国行业标准；建筑设计规范《铝合金结构设计规范》GB50429-2007《玻璃幕墙工程技术规范》JGJ102-2003《建筑玻璃应用技术规程》JGJ113-2009《建筑幕墙》GB/T21086-2007《金属与石材幕墙工程技术规范》JGJ133-2001《建筑结构荷载规范》GB50009-2012《建筑物防雷设计规范》GB50057-2010《钢化玻璃》GB/T9963-1998《建筑幕墙气密、水密、抗风压性能测试方法》GB/T15227-2007《公共建筑节能设计标准》GB50189-2005《中空玻璃》GB/T11944-2002三、幕墙构造说明本外墙幕墙工程由以下工程项目组成：石材幕墙四、幕墙系统功能及性能说明4.1、风压变形性能等级为3级。4.2、水密性性能等级为3级。4.3、气密性能等级为3级。4.4、防火排烟性能本幕墙工程按照土建防火、水平向防火分区与防火分区之间，幕墙构件与主体间隙利用幕墙立柱与防火隔断共同完成防火竖向隔断设计。幕墙立柱与主体空隙用不小于100厚、耐火极限不低于1.5h的不燃烧体防火棉进行填塞，用1.5mm镀锌钢板包履，钢板表面喷防火漆。竖向防火分区采用层与层之间进行防火，即在混凝土梁上设置防火隔断，以防止层间窜火现象。4.6、耐腐蚀性能在两种不同金属材料接触的部位设置防腐蚀橡胶片，防止电化学腐蚀。五、材料选用说明1、石材石材选用不小于25mm厚国产优质花岗岩石材（光面），颜色甲定。石材吸水率应小于0.8%,石材弯曲强度(干燥和水饱和状态)设计值均不小于8.0Mpa；二氧化硅含量应在70％以上,镜面板材的光泽度不应低于80光泽单位。2、钢材及五金件钢材选用国产优质钢，转接件等采用Q235B，表面进行镀锌处理。不锈钢采用奥氏体不锈钢。五金配件应符合相关标准的要求。3、结构硅酮胶本工程选用的结构胶为中性密封胶。4、耐候密封胶本工程选用的密封胶为中性单组份具备低模量特性之建筑用耐候密封胶，它能在较广泛的气候条件下能挤出使用，并迅速与空气中的水份产生反应，凝固成既耐用、性能高及具弹性的硅酮密封胶。5、密封胶条及填充材料密封胶条符合现行国家标准《建筑橡胶密封垫顶成实芯硫化的结构密封垫用材料》GB10711的有关规定。6、防火、保温材料幕墙选用的防火、保温材料，衬板材料均符合GB5480、GB9978、GB75等国家标准的相关规定。采用国产优质岩棉。-1-立成香樟湖畔二期石材幕墙工程·浙江宝龙幕墙装饰有限公司7、防雷性能本工程按照二类建筑防雷。幕墙设置的避雷系统，并与主体结构的避雷系统可靠连接，幕墙垂直方向每隔三层（且不大于12.0M）设置一道均压环，采用Φ12镀锌钢筋，并用独立的引下线，与主体结构引下线可靠连接。六、土建工程施工要求1、结构施工误差：项目全高尺寸公差柱左右位移全高±25mm柱横向位移每层±25mm柱及直墙垂直度±6mm平板边缘左右位移±25mm平板边缘上下位移±10mm平板边缘左右位移（轴线间距中的左右位移）±25mm表面平整度楼板±6mm2、电气工程设计及施工单位应配合幕墙公司预留主体防雷引下线的接头位置，并满足现行规范要求。七、幕墙技术要求幕墙安装完毕应进行检验，并有检验合格报告。幕墙在安装过程中宜进行连接部位的渗漏检验。检查隐蔽工程记录。幕墙外观表面应平整，无锈蚀。装饰表面颜色不应超过一个级差，胶缝应横平竖直，缝宽均匀。使用定型化学螺栓必须施工前提供耐高温测试报告。本工程单颗化学螺栓最大抗拉拔力为11KN。八、幕墙保养及维修1、保养根据幕墙面积灰污程度，确定清洗幕墙的次数与周期，幕墙每年最少清洗一次。清洗幕墙外墙面的机械设备（如清洗机或吊篮等）应操作灵活方便，以免擦伤幕墙面。清洗...
