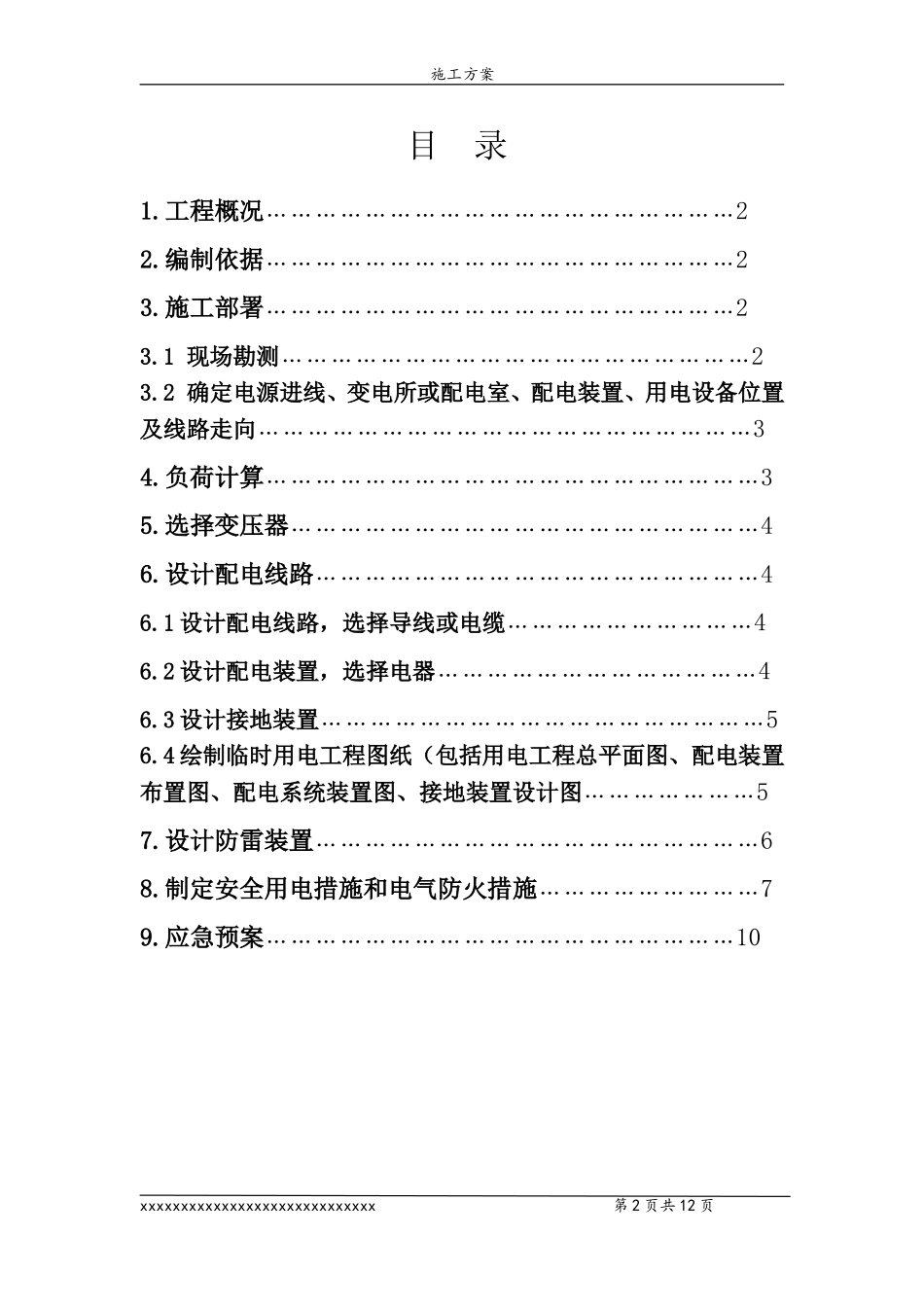

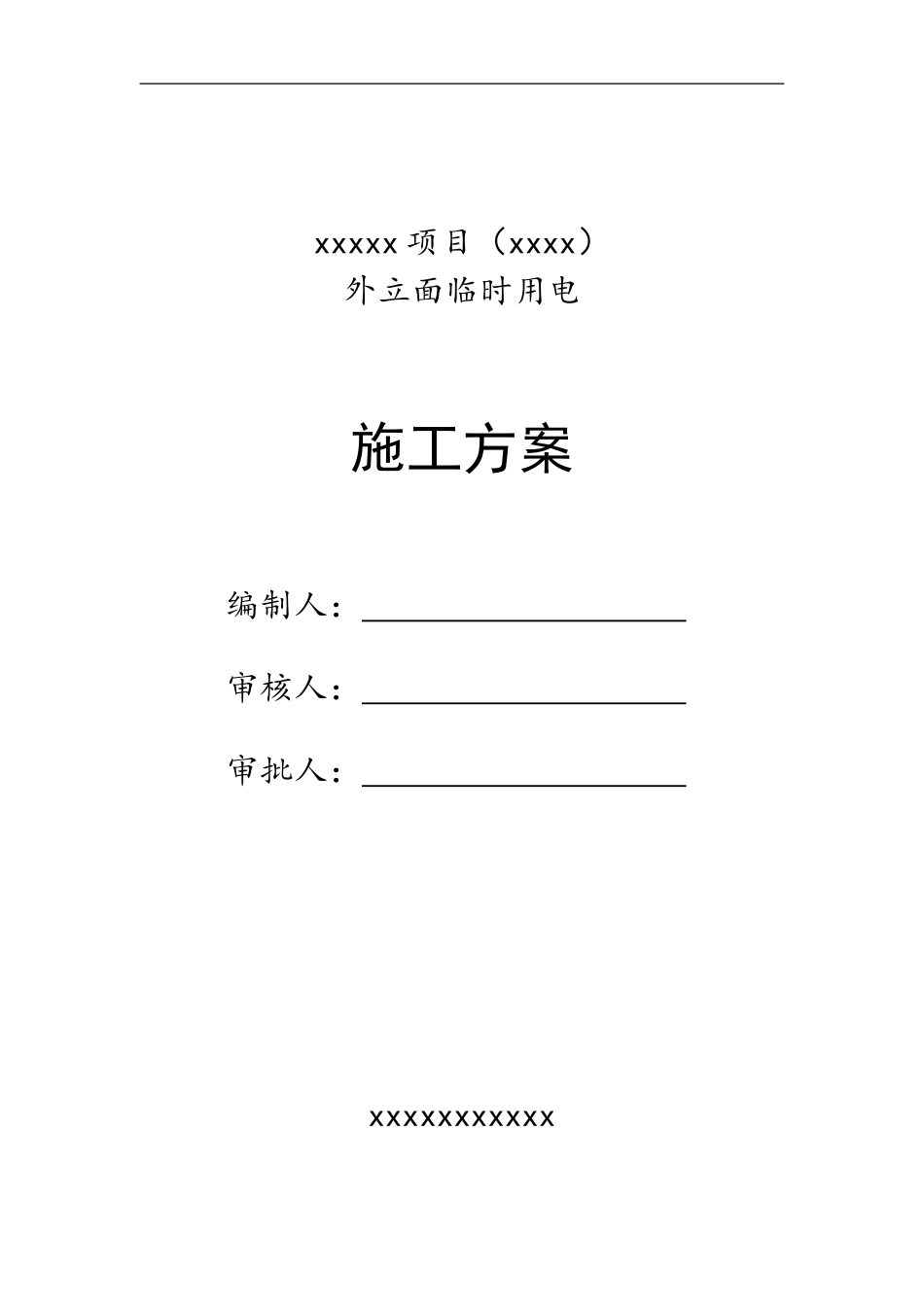

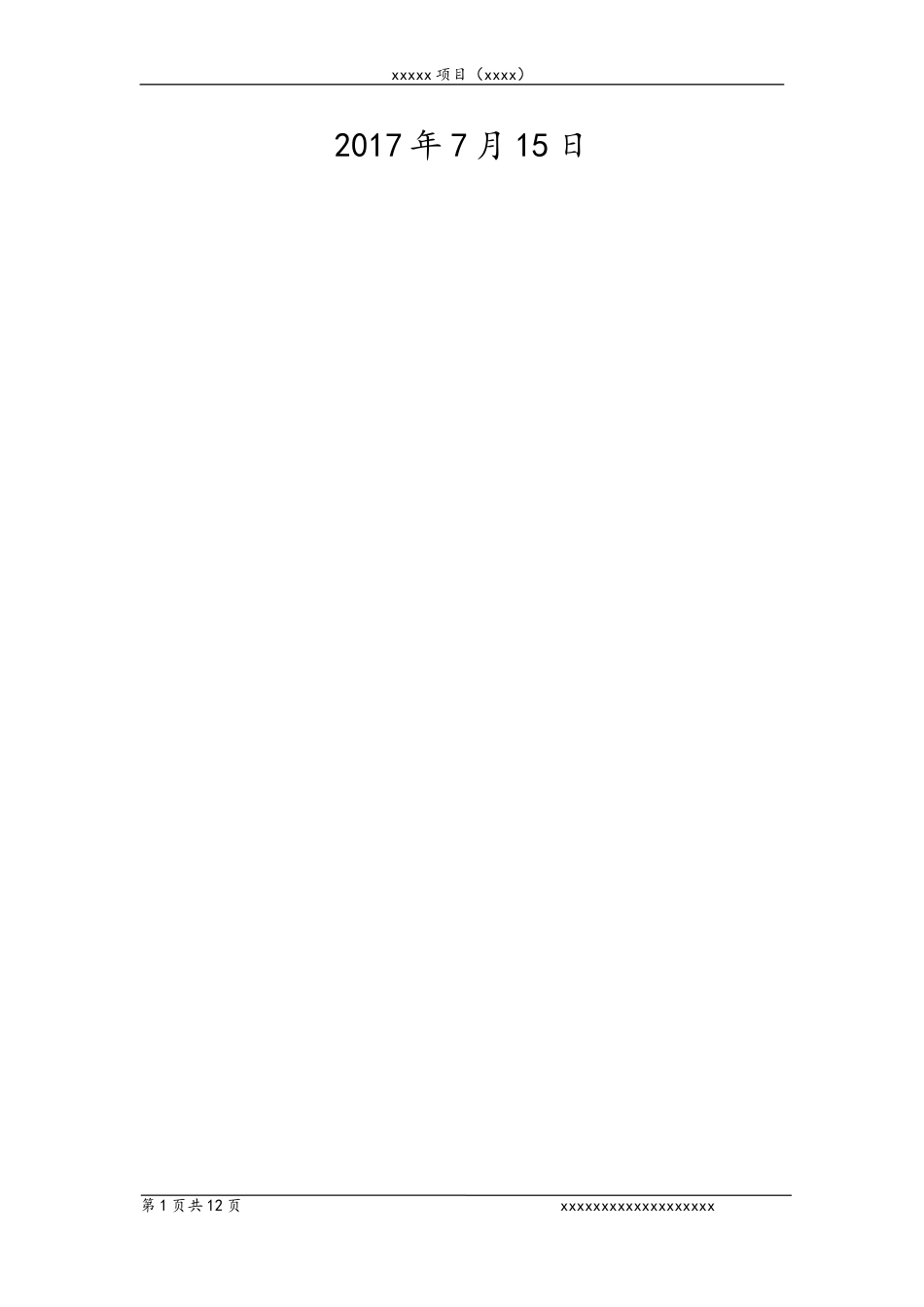

xxxxx项目（xxxx）外立面临时用电施工方案编制人：审核人：审批人：xxxxxxxxxxxxxxxx项目（xxxx）2017年7月15日第1页共12页xxxxxxxxxxxxxxxxxxx施工方案目录1.工程概况…………………………………………………22.编制依据…………………………………………………23.施工部署…………………………………………………23.1现场勘测…………………………………………………23.2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向……………………………………………………34.负荷计算……………………………………………………35.选择变压器…………………………………………………46.设计配电线路………………………………………………46.1设计配电线路，选择导线或电缆…………………………46.2设计配电装置，选择电器…………………………………46.3设计接地装置………………………………………………56.4绘制临时用电工程图纸（包括用电工程总平面图、配电装置布置图、配电系统装置图、接地装置设计图…………………57.设计防雷装置………………………………………………68.制定安全用电措施和电气防火措施………………………79.应急预案…………………………………………………10xxxxxxxxxxxxxxxxxxxxxxxxxxxxx第2页共12页xxxxx项目（xxxx）1、工程概况本工程为xxxx项目（xxxx），该项目位于xxxx，其中外立面楼体22栋，包含真石漆喷涂、清洗、外墙石材干挂和玻璃幕墙安装等。2、编制依据本方案由现场项目工程师、电气工长根据现场情况编写，编制依据：１、<<建筑施工现场供用电安全规范>>GB50194-2014２、<<施工现场临时用电安全技术规范>>JGJ46-2012３、<<建筑施工安全检查标准>>JGJ59-20113、施工部署3.1现场勘测3.1.1、本工程临时用电设备主要为小型电动工具，临时用电总电源由甲方配电室引出供至现场总配电箱，一层和屋面设置二级配电箱两处。本工程采用TN-S三相五线接零保护。3.1.2、TN-S三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。（3）保护零线除了从总配电箱电源接零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器无法使用）。3.2确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向（1）外立面施工用电电源点设置为每栋楼体配电室或总配电箱，要求输出端口配备漏电保护、及接零接地。第3页共12页xxxxxxxxxxxxxxxxxxx施工方案（2）外立面施工用电设备有墙体附着吊篮及小型电动机具。4、负荷计算说明：本配电设计的计算模式及数据选自于《施工现场临时用电安全技术规范JGJ46-2012》，配电设计中的所有公式、符号的含义均同于相关规定。现场施工主要机械设备（用电量统计表）编号设备名称功率(KW)数量总功率（KW）1电动吊篮38242电焊机111113小型切割机0.8821.764其他//10施工用电量总功率计算1、电焊机1台×11KW=11KWI=Pj/√3UCOS=11/1.732*0.38*0.85=2.05A2、切割机2台、吊篮8台、其他10KW2×0.88KW+8×3KW+10KW=35.76KWI=Pj/√3UCOS=35.76/1.732*0.38*0.85=6.67AI(总)=2.05+6.67=8.72A现场施工用电电源必须满足每座施工楼体的实际施工用电量功率。5、选择变压器因该工程为旧有沿街楼体外立面改造工程，施工点较为分散，因此没有设置施工专用箱变及变压器，而是使用每栋楼体自有配电室或配电箱。6、设计配电线路6.1设计配电线路，选择导线或电缆一级配电至二级配电箱采用铜芯五线电缆（规格线径根据总用电量配置），二级配电箱至三级配电箱采用铜芯五线电缆（规格线径根据三级配电箱总用电量配置），一般不小于10-16mm2，三级配电箱至xxxxxxxxxxxxxxxxxxxxxxxxxxxxx第4页共12页xxxxx项目（xxxx）用电设备之间的电缆采用五芯10mm2以下的即可...
