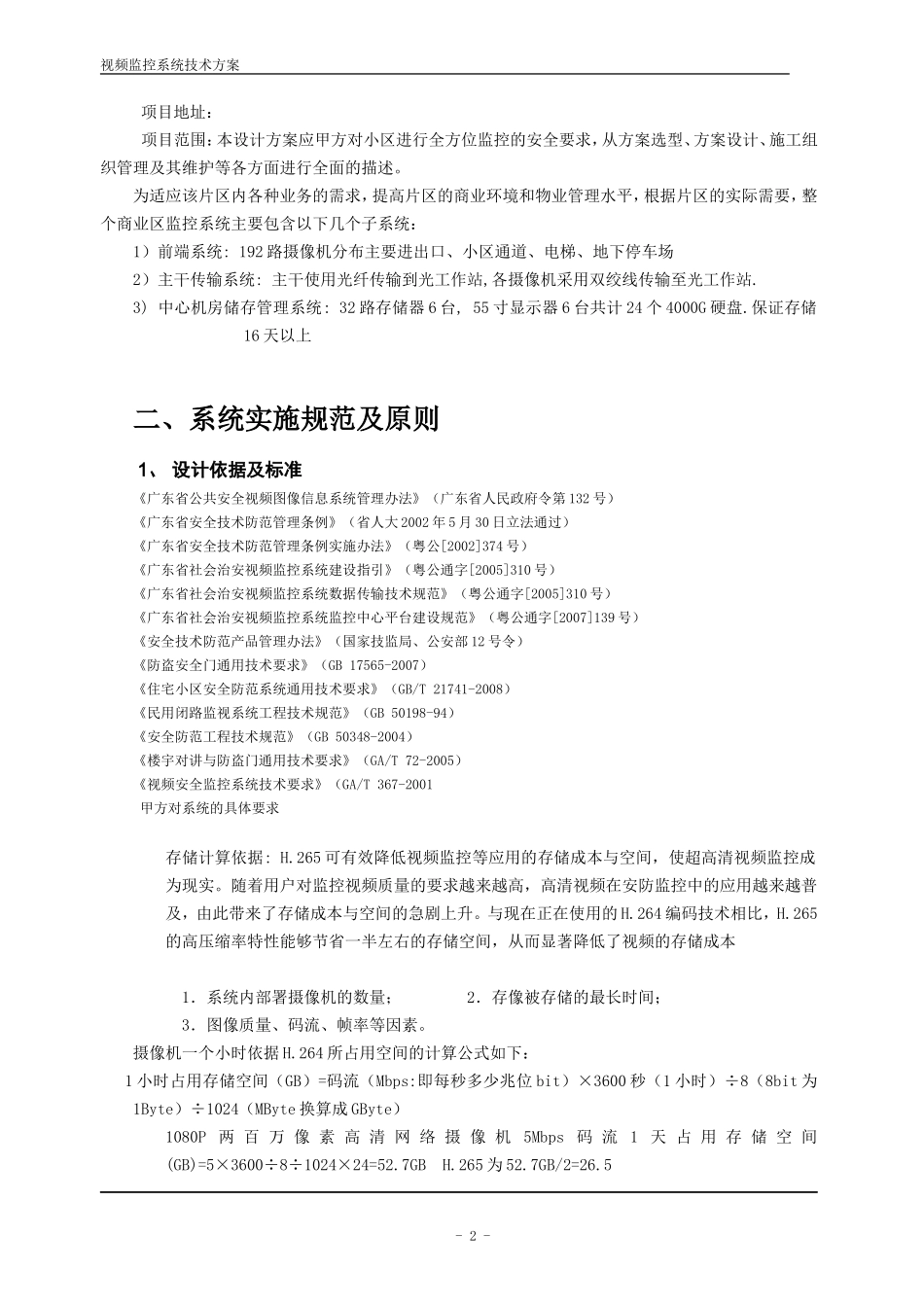

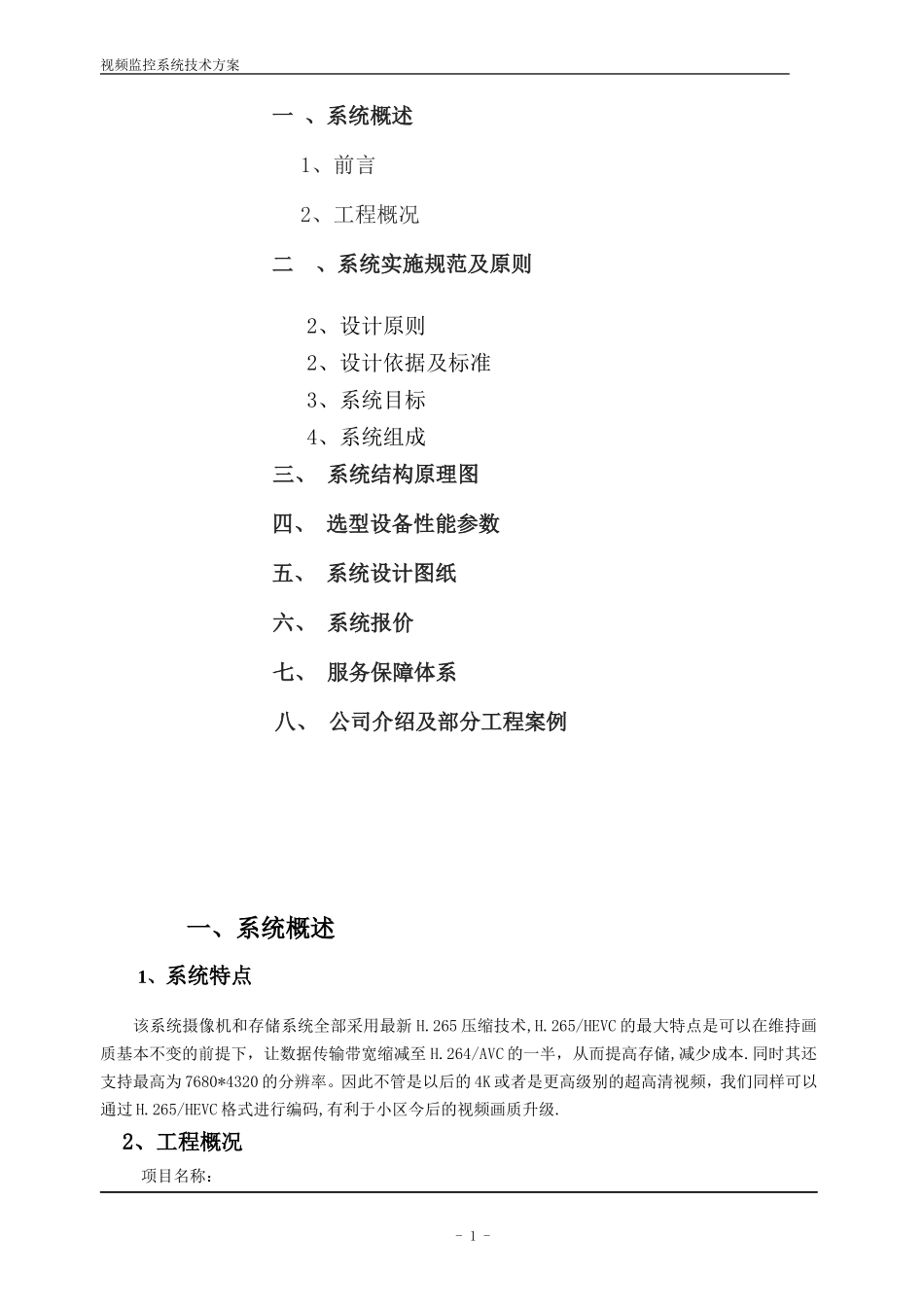

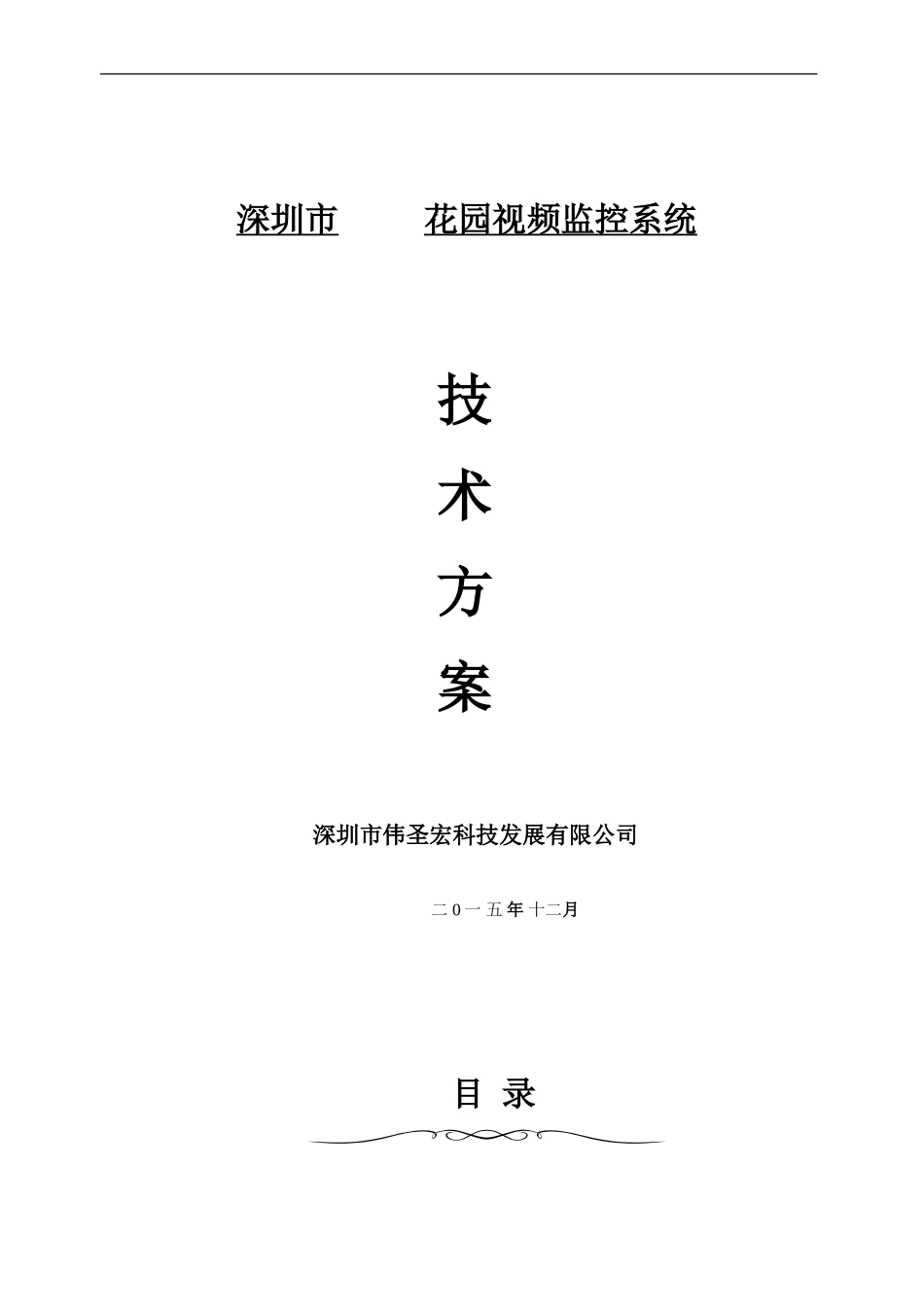

深圳市花园视频监控系统技术方案深圳市伟圣宏科技发展有限公司二0一五年十二月目录视频监控系统技术方案一、系统概述1、前言2、工程概况二、系统实施规范及原则2、设计原则2、设计依据及标准3、系统目标4、系统组成三、系统结构原理图四、选型设备性能参数五、系统设计图纸六、系统报价七、服务保障体系八、公司介绍及部分工程案例一、系统概述1、系统特点该系统摄像机和存储系统全部采用最新H.265压缩技术,H.265/HEVC的最大特点是可以在维持画质基本不变的前提下，让数据传输带宽缩减至H.264/AVC的一半，从而提高存储,减少成本.同时其还支持最高为7680*4320的分辨率。因此不管是以后的4K或者是更高级别的超高清视频，我们同样可以通过H.265/HEVC格式进行编码,有利于小区今后的视频画质升级.2、工程概况项目名称：-1-视频监控系统技术方案项目地址：项目范围：本设计方案应甲方对小区进行全方位监控的安全要求，从方案选型、方案设计、施工组织管理及其维护等各方面进行全面的描述。为适应该片区内各种业务的需求，提高片区的商业环境和物业管理水平，根据片区的实际需要，整个商业区监控系统主要包含以下几个子系统：1）前端系统:192路摄像机分布主要进出口、小区通道、电梯、地下停车场2）主干传输系统:主干使用光纤传输到光工作站,各摄像机采用双绞线传输至光工作站.3)中心机房储存管理系统:32路存储器6台,55寸显示器6台共计24个4000G硬盘.保证存储16天以上二、系统实施规范及原则1、设计依据及标准《广东省公共安全视频图像信息系统管理办法》（广东省人民政府令第132号）《广东省安全技术防范管理条例》（省人大2002年5月30日立法通过）《广东省安全技术防范管理条例实施办法》（粤公[2002]374号）《广东省社会治安视频监控系统建设指引》（粤公通字[2005]310号）《广东省社会治安视频监控系统数据传输技术规范》（粤公通字[2005]310号）《广东省社会治安视频监控系统监控中心平台建设规范》（粤公通字[2007]139号）《安全技术防范产品管理办法》（国家技监局、公安部12号令）《防盗安全门通用技术要求》（GB17565-2007）《住宅小区安全防范系统通用技术要求》（GB/T21741-2008）《民用闭路监视系统工程技术规范》（GB50198-94）《安全防范工程技术规范》（GB50348-2004）《楼宇对讲与防盗门通用技术要求》（GA/T72-2005）《视频安全监控系统技术要求》（GA/T367-2001甲方对系统的具体要求存储计算依据:H.265可有效降低视频监控等应用的存储成本与空间，使超高清视频监控成为现实。随着用户对监控视频质量的要求越来越高，高清视频在安防监控中的应用越来越普及，由此带来了存储成本与空间的急剧上升。与现在正在使用的H.264编码技术相比，H.265的高压缩率特性能够节省一半左右的存储空间，从而显著降低了视频的存储成本1．系统内部署摄像机的数量；2．存像被存储的最长时间；3．图像质量、码流、帧率等因素。摄像机一个小时依据H.264所占用空间的计算公式如下：1小时占用存储空间（GB）=码流（Mbps:即每秒多少兆位bit）×3600秒（1小时）÷8（8bit为1Byte）÷1024（MByte换算成GByte）1080P两百万像素高清网络摄像机5Mbps码流1天占用存储空间(GB)=5×3600÷8÷1024×24=52.7GBH.265为52.7GB/2=26.5-2-视频监控系统技术方案2系统目标2.2.1实用性本系统能对各监控点的实时的监控、录像，还可以接入，红外探头，报警信号接入，音频，云台等设备，实现报警联动和语音对讲。可提供高达720P甚至1080P分辨率的实时视频图像，并且回放时也能达到720P甚至1080P的分辨率，真正实现高清实时监控和高清录像，在视频图像上实现质的飞跃。2.2.2简易性本系统前端采用IP摄像机，采用全数字化的传输方式布线更加简单，施工成本更低，更稳定。2.2.3先进性采用最新的H.265视频压缩算法和最新NVR，具有极佳的清晰度，较小的系统容量占用，完全实时，一流的网传功能，系统在建成后在较长的一段时间里不会被淘汰。采用监控行业最新技术和高品质的专业设备，稳定可靠。基于IP的完全数字化的视频技术，为系统提供了优良的扩展性能，，只要IP足够，就可以根据需要增减系统前端的数量。为保证视频信号图...
