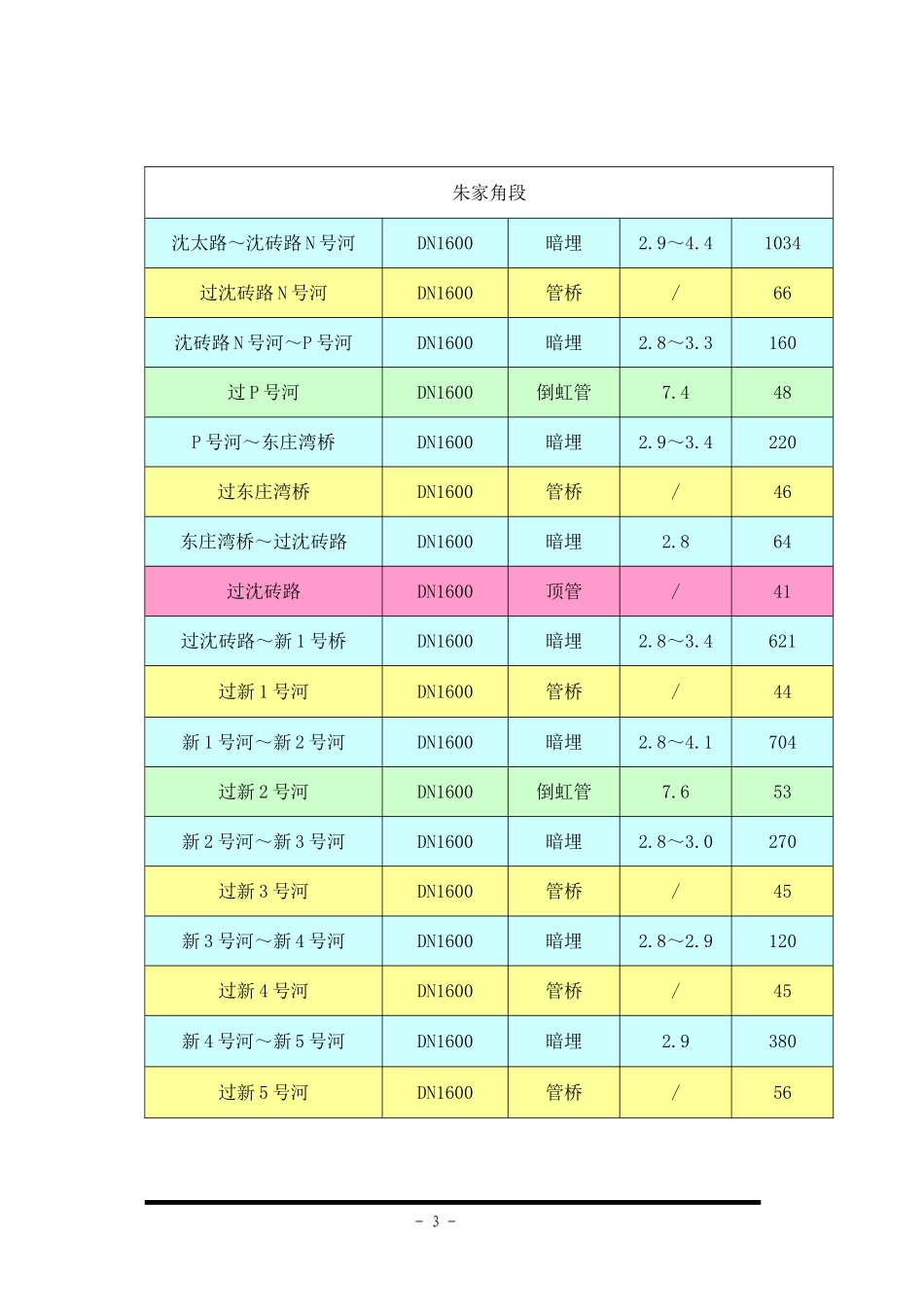

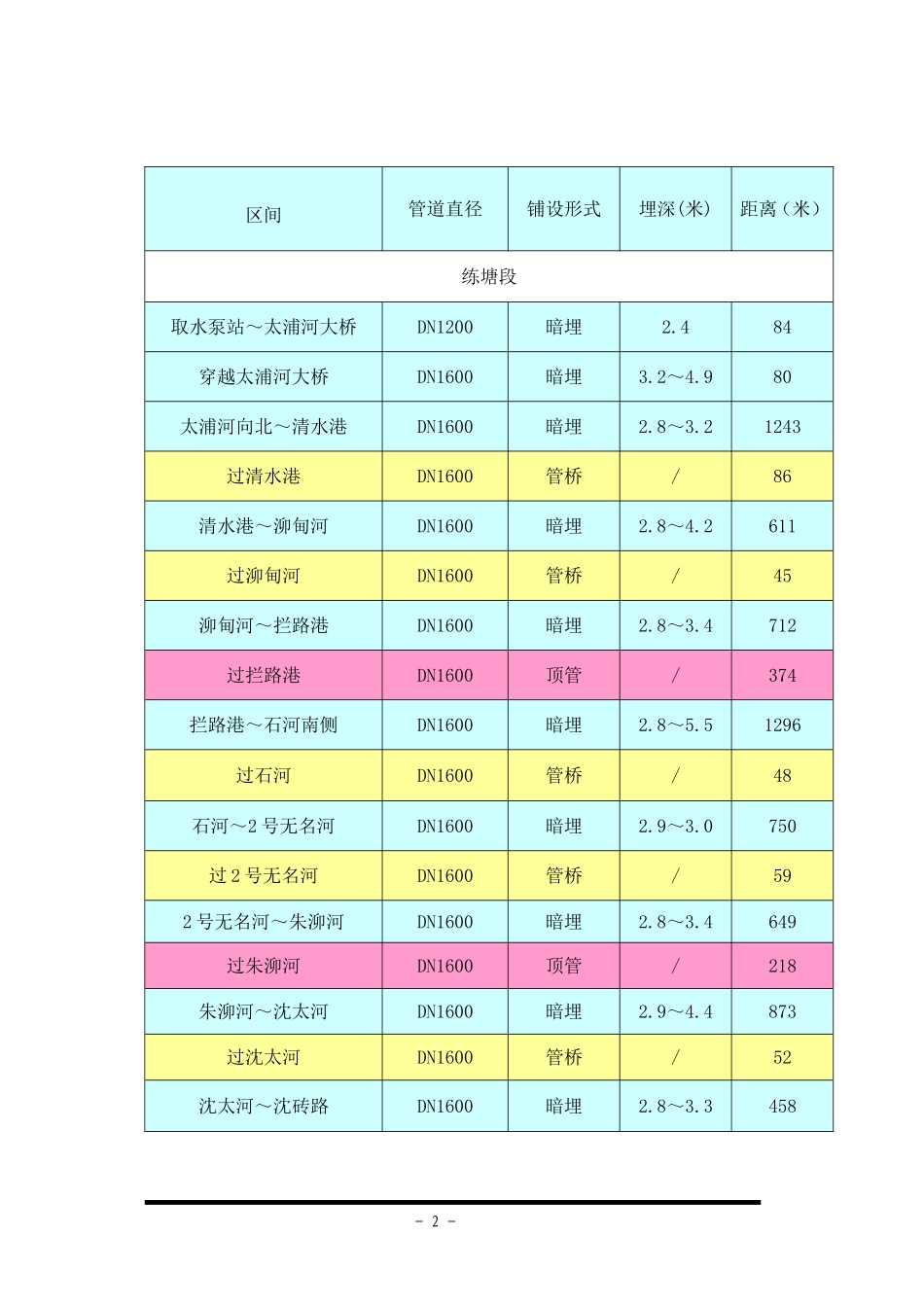

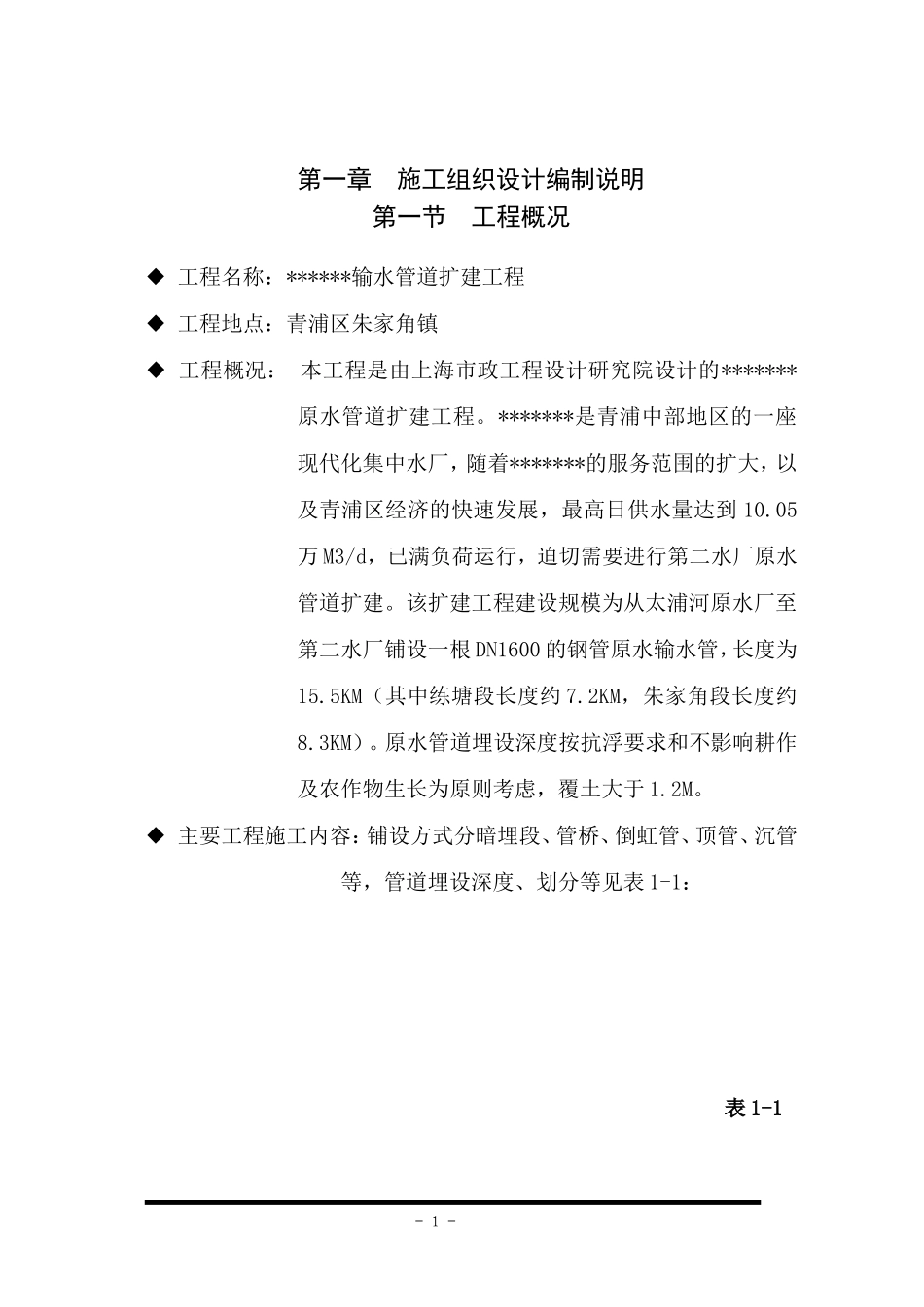

第一章施工组织设计编制说明第一节工程概况◆工程名称：******输水管道扩建工程◆工程地点：青浦区朱家角镇◆工程概况：本工程是由上海市政工程设计研究院设计的*******原水管道扩建工程。*******是青浦中部地区的一座现代化集中水厂，随着*******的服务范围的扩大，以及青浦区经济的快速发展，最高日供水量达到10.05万M3/d，已满负荷运行，迫切需要进行第二水厂原水管道扩建。该扩建工程建设规模为从太浦河原水厂至第二水厂铺设一根DN1600的钢管原水输水管，长度为15.5KM（其中练塘段长度约7.2KM，朱家角段长度约8.3KM）。原水管道埋设深度按抗浮要求和不影响耕作及农作物生长为原则考虑，覆土大于1.2M。◆主要工程施工内容：铺设方式分暗埋段、管桥、倒虹管、顶管、沉管等，管道埋设深度、划分等见表1-1：表1-1-1-区间管道直径铺设形式埋深(米)距离（米）练塘段取水泵站～太浦河大桥DN1200暗埋2.484穿越太浦河大桥DN1600暗埋3.2～4.980太浦河向北～清水港DN1600暗埋2.8～3.21243过清水港DN1600管桥/86清水港～泖甸河DN1600暗埋2.8～4.2611过泖甸河DN1600管桥/45泖甸河～拦路港DN1600暗埋2.8～3.4712过拦路港DN1600顶管/374拦路港～石河南侧DN1600暗埋2.8～5.51296过石河DN1600管桥/48石河～2号无名河DN1600暗埋2.9～3.0750过2号无名河DN1600管桥/592号无名河～朱泖河DN1600暗埋2.8～3.4649过朱泖河DN1600顶管/218朱泖河～沈太河DN1600暗埋2.9～4.4873过沈太河DN1600管桥/52沈太河～沈砖路DN1600暗埋2.8～3.3458-2-朱家角段沈太路～沈砖路N号河DN1600暗埋2.9～4.41034过沈砖路N号河DN1600管桥/66沈砖路N号河～P号河DN1600暗埋2.8～3.3160过P号河DN1600倒虹管7.448P号河～东庄湾桥DN1600暗埋2.9～3.4220过东庄湾桥DN1600管桥/46东庄湾桥～过沈砖路DN1600暗埋2.864过沈砖路DN1600顶管/41过沈砖路～新1号桥DN1600暗埋2.8～3.4621过新1号河DN1600管桥/44新1号河～新2号河DN1600暗埋2.8～4.1704过新2号河DN1600倒虹管7.653新2号河～新3号河DN1600暗埋2.8～3.0270过新3号河DN1600管桥/45新3号河～新4号河DN1600暗埋2.8～2.9120过新4号河DN1600管桥/45新4号河～新5号河DN1600暗埋2.9380过新5号河DN1600管桥/56-3-新5号河～新6号河DN1600暗埋2.8～3.1556过新6号河DN1600管桥/45新6号河～新7号河DN1600暗埋2.8～2.9482过新7号河DN1600管桥/59新7号河～新8号河DN1600暗埋2.8～3.0432过新8号河DN1600管桥/47新8号河～沪青平高速DN1600暗埋2.8～4.9798穿越沪青平高速DN1600暗埋2.965沪青平高速～无名河DN1600暗埋2.9～3.0264过无名河DN1600管桥/47无名河～新开河DN1600暗埋2.8～3.2750过新开河DN1600管桥/51新开河～西大盈港DN1600暗埋2.8～3.0346西大盈港～二水厂DN1600沉管/791.2周边环境本工程练塘段从原水厂引出穿越太浦河桥墩后，向北沿朱枫路东侧红线至石河以北186m后向东转，沿途主要经过农田至沈太路，穿越沈太路后，沿沈太路东侧往北走向，到达沈砖路进入朱家角段，然后右-4-转向东沿沈砖路南侧走向，过了东庄湾桥后穿过沈砖路沿沈砖路北侧走过一段后，转向往北沿外塘河，此段为农田，在沪青平高速桥墩下穿过后沿西大盈港一直向北穿越农田后，转向东过西大盈港到二水厂，见附图1。1.3地质概况本工程由于业主未提供详细的地质勘察资料，从现有的资料分析，本工程管道埋深在3m～4m左右，基本处于淤泥质粉质粘土，极易发生流沙现象，施工时必须准备好防流沙措施及应急措施。1.4工程特点和难点分析◆线路长涉及到场地范围相当大。◆本工程管道铺设方案多，涉及到顶管、沉管、管桥、暗埋等。◆周边环境复杂，施工中会碰到绿化、道路、河道、桥梁、农田、高压线等。◆本工程土质差。◆工期较紧。施工组织要求高。◆由于业主未提供详细的地下管线图，估计在穿越市政道路及乡间道路时将碰到地下管线-5-第二节施工组织设计编制的范围及依据2.1本施工组织设计编制范围*******原水管道扩建工程施工图所示的全部内容，本施工组织设计主要对管道暗埋、顶管、沉管、管桥施工及本工程特点作了详述。2.2本施工组织设计编制依据◆本工程招标文件及有关设计图纸。◆招标补遗文件。◆现场踏勘情况。◆有...
