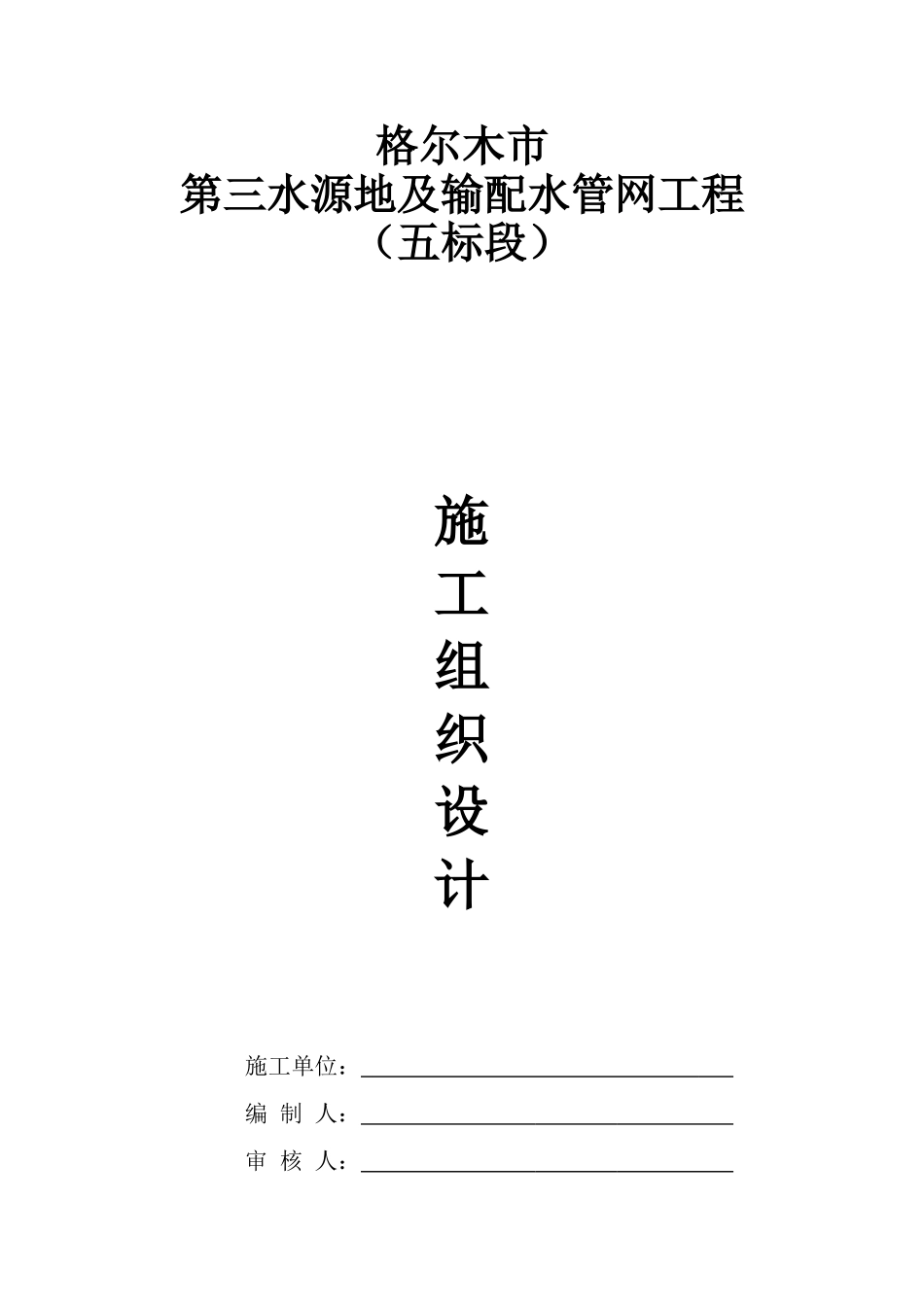

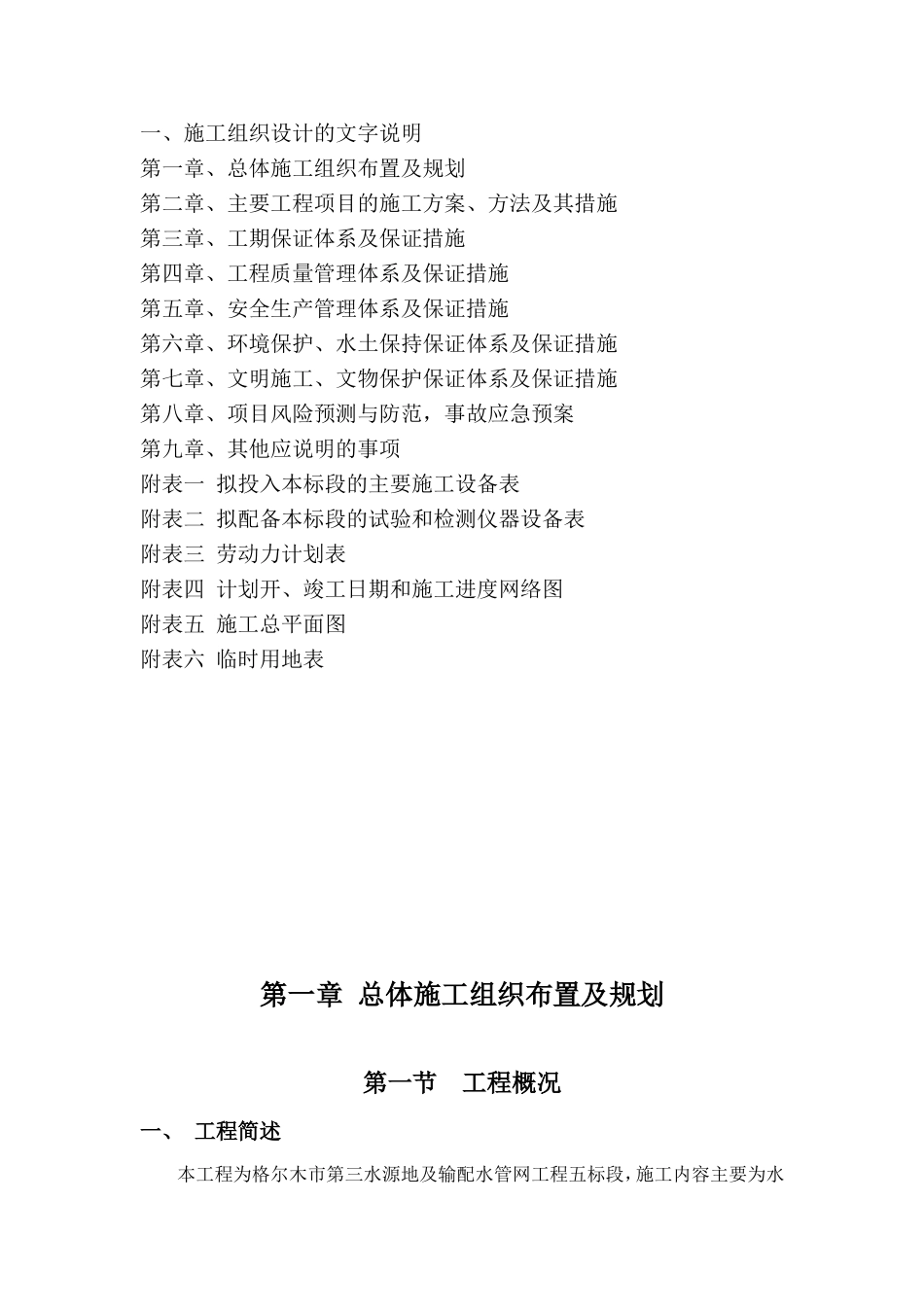

格尔木市第三水源地及输配水管网工程（五标段）施工组织设计施工单位：编制人：审核人：一、施工组织设计的文字说明第一章、总体施工组织布置及规划第二章、主要工程项目的施工方案、方法及其措施第三章、工期保证体系及保证措施第四章、工程质量管理体系及保证措施第五章、安全生产管理体系及保证措施第六章、环境保护、水土保持保证体系及保证措施第七章、文明施工、文物保护保证体系及保证措施第八章、项目风险预测与防范，事故应急预案第九章、其他应说明的事项附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章总体施工组织布置及规划第一节工程概况一、工程简述本工程为格尔木市第三水源地及输配水管网工程五标段，施工内容主要为水源地深井泵房、配水厂及输水管网等附属设施，具体包括水源地深井泵房土建、工艺管道、水源地联络安装、水源地井间砂石路、水厂沉砂池、清水池、吸水井、加压泵房、高低压配电室、厂区工艺管道、水源地保护围栏和警示牌等。深井泵房共2座，每座建筑面积492.88m2，建筑主体为单层建筑，主体高度7.35m，主体结构为全现浇框架结构。深井泵房工艺管道每座长度为703m，共计全长1406m，均采用低压碳钢管。水源地联络安装全长1226.24m，均采用铸铁管，材质为球墨铸铁，并设砌筑井1座，混凝土井3座。水源地井间砂石路建筑面积为4941.08m2，厚度20cm。水厂沉砂池建筑面积106.88m2，建筑主体为一层建筑，主体高度2.6m，采用低压碳钢管，长度共计37.6m。清水池为地下构筑物，占地面积4435.56m2，采用低压碳钢管，全长72m，此外涉及D219*6的低压碳钢管共计16根。吸水井占地面积143.84m2，全长14.7m，均采用低压碳钢管，材质为Q235-B，此外涉及规格D219*6的低压碳钢管2根。加压泵房建筑面积554.66m2，为单层工业建筑，建筑高度为8.85m，涉及低压碳钢管38m，室内涉及镀锌钢管429m，涉及照明线路900m。高低压配电室建筑面积819.92m2，主体为单层工业建筑，建筑高度为5.80m，室内涉及塑料管39m，涉及照明线路2110.3m，室内涉及镀锌钢管72m。厂区工艺管道全长731m，均采用低压碳钢管。水源地保护围栏全长2800m，警示牌24块。二、主要工程数量本合同段为五标段，施工内容主要包括水源地深井泵房、配水厂及输水管网等附属设施。主要工程数量有：砂砾石开挖17534.2m3，砂砾石填筑10653.26m3，管沟开挖1915.96m，检查井13座，混凝土井2座，砌筑井1座。低压碳钢管2284.6m，铸铁管1226.24m，镀锌钢管501m，塑料管39m。砌筑砂浆1665.52m3，C15池内构造层40.46m3，C20垫层660.06m3，C25混凝土94.83m3，C30混凝土5490.39m3，C35膨胀混凝土8.87m3，C40膨胀混凝土104.32m3，天然砂砾石988.22m3，钢材36.86t。三、工期要求工期要求：计划开工日期为2017年7月14日，计划竣工日期2017年12月31日，总工期170天。四、地形、地貌该项目位于格尔木河中下游，为格尔木冲洪积扇后缘地区，场地较为平坦，地表高程2833~2941m，所在地层为第四系上更新统冲洪积砂砾石层，全新统冲积砂砾石层，砂砾石总体呈灰黄色，局部微胶结，密实度主要为密实—很密。第二节总体施工目标一、质量方针、目标质量方针：科学管理，精心施工，持续改进，为社会提供优质工程和满意服务。质量目标：产品一次格率100%，工程合同履约率100%。二、安全目标杜绝因工亡人事故发生，重伤率控制在1%以下，轻伤率控制在1.2‰以下，力争无人员伤亡事故发生，创安全文明达标工地。第三节施工部署一、施工组织管理机构本项目将由我单位独立承担施工，现场设立“格尔木市第三水源地及输配水管网工程五标段项目项目经理部”，项目部直属投标人领导，项目部设立六部二室，即工程技术部、计划财务部、物资设备部、质检部、安全环保部、合同部、试验室、综合办公室等职能部门。下辖6个工程队，总投入人员210人，其中：项目部30人，施工队作业层180人。根据工期要求及施工现场情况和特点，同时具备多个工作面同时施工的条件，故本工程五个工程队可平行组织施工，工程一队负责厂区工艺管道建设施...
