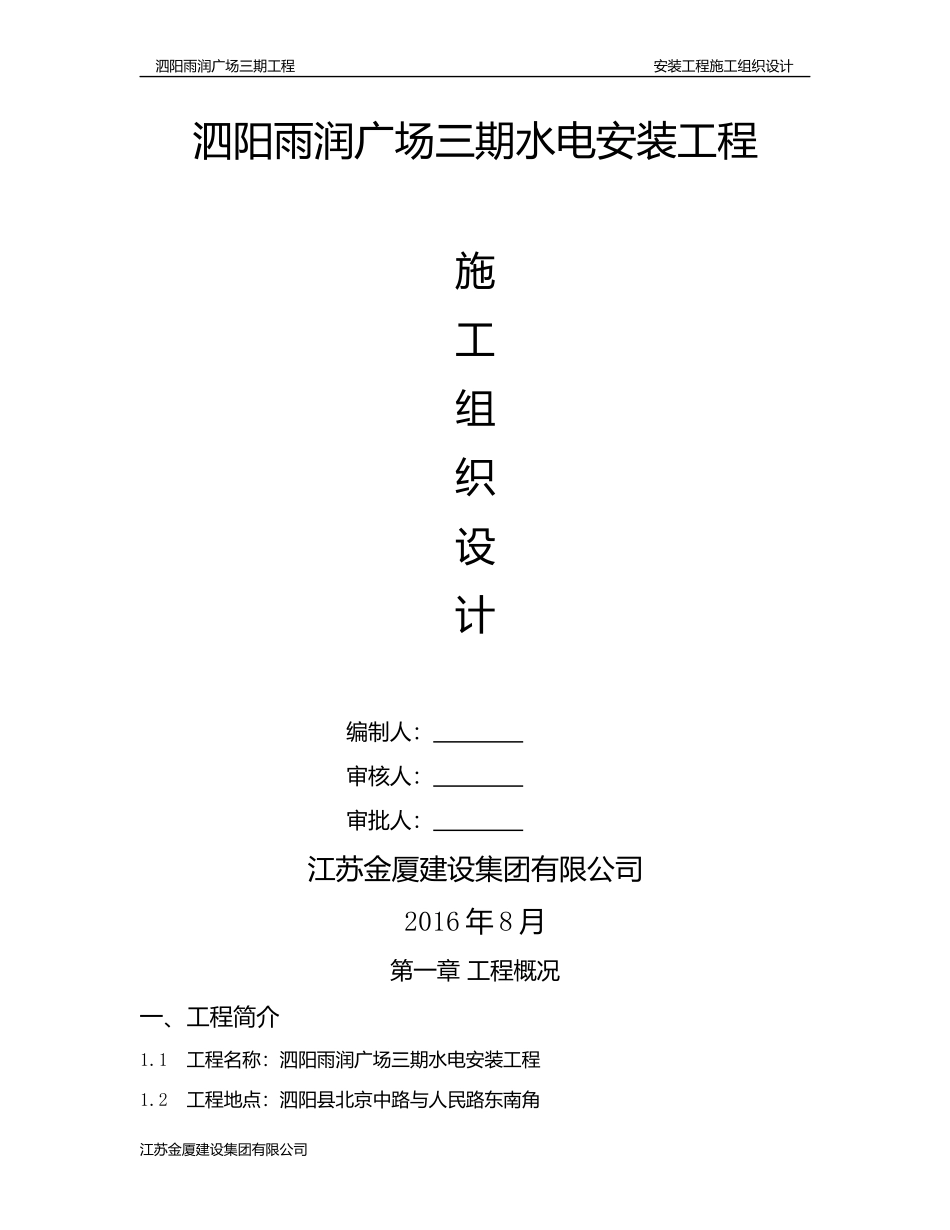

泗阳雨润广场三期工程安装工程施工组织设计泗阳雨润广场三期水电安装工程施工组织设计编制人：审核人：审批人：江苏金厦建设集团有限公司2016年8月第一章工程概况一、工程简介1.1工程名称：泗阳雨润广场三期水电安装工程1.2工程地点：泗阳县北京中路与人民路东南角江苏金厦建设集团有限公司泗阳雨润广场三期工程安装工程施工组织设计1.3工程规模：本次施工是三期项目12#至14#住宅楼，16#至20#商住楼，S2商业用房，地下室人防部分。1.4建设单位：泗阳雨润中央购物广场有限公司1.5设计单位：上海联创建筑设计有限公司第二章施工准备1、临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、技术准备：①、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；②、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；江苏金厦建设集团有限公司泗阳雨润广场三期工程安装工程施工组织设计③、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；④、组织现场施工人员学习工程质量验收规范及ISO9001:2000质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；⑤、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；⑥、对工人岗前进行安全教育与安全交底。第三章主要施工方法与技术措施第一节主要施工方法的选择一、室内外给水工程1、材料选择：室外给水管道采用DN≤80者用钢塑复合管，连接方式采用丝扣连接、DN≥100者用镀锌钢管，连接方式采用丝扣或法兰连接。室内给水管道立管采钢塑管，连接方采用丝扣连接、支管采用铝塑管，管件连接。室内给水工程在土建施工时，根据施工图纸预埋管道穿剪力墙或梁的防水套管。室外给水管道埋地管道在道路施工前，进行全面施工。江苏金厦建设集团有限公司泗阳雨润广场三期工程安装工程施工组织设计2、施工顺序：①、室外给水系统：施工准备→清扫管膛→管材、管件、阀门、消火栓就位→管道安装→水压试验→管道冲洗→回填土方；②、室内给水系统：安装准备→预制加工→泵房机械设备及配管安装→钢制生活水箱制作与安装→干管安装→立管安装(水表、阀门)→支管安装→管道试压→管道水冲洗→配水设备安装→管道防腐和保温。二、室内外排水工程1、材料选择：室内排水管道采用PVC-U塑料排水管，承插粘连式接头。室外排水管道采用PVC-U双壁波纹管，“U”橡胶接口。室内排水工程在土建施工时，根据施工图纸预埋防管道穿剪力墙与梁的防水套管。室外排水管道在道路施工前，进行全面施工。2、施工顺序:(1)、室内生活排水系统：防水套管安装→安装准备→管道预制→干管安装→立管安装→横管安装→器具连接管安装→闭水试验→卫生器具安装→系统调试、验收。(2)、室外排水管道系统:施工准备→管道安装→砌检查井→管道满水试验→管道冲洗→回填夯实。三、压电气安装1、材料选择：本电气安装工程线管采用热镀锌铁线管，丝扣连接。正负零下电线管暗敷于结构内。正负上的电线管敷设在装饰夹层内。电线采用BVV线，电缆采用VV。低压开关柜向各层电箱供电采用低压封闭式母线槽。灯具采用日光灯，安装方式吸顶安装或嵌入式安装。需要暗敷的电线管，施工时按施工图纸要求进行施工，配合土建施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合土建扇灰后安装。(2)、施工顺序:安装准备→线管、线槽安装→线路各种电线、电缆与母线槽敷设→电线电缆绝缘电阻测试→电箱、开关、插座安装→灯具安装→系统调试、开通。四、防雷工程江苏金厦建设集团有限公司泗阳雨润广场三期工程安装工程施工组织设计1、材料选择：本防雷安装工程引下线采用柱对角筋引下线安装。人工均压环采用-40×4mm镀锌扁钢。天面避雷网与避雷针采用Ф12镀锌圆钢安装。均压环焊接采...
