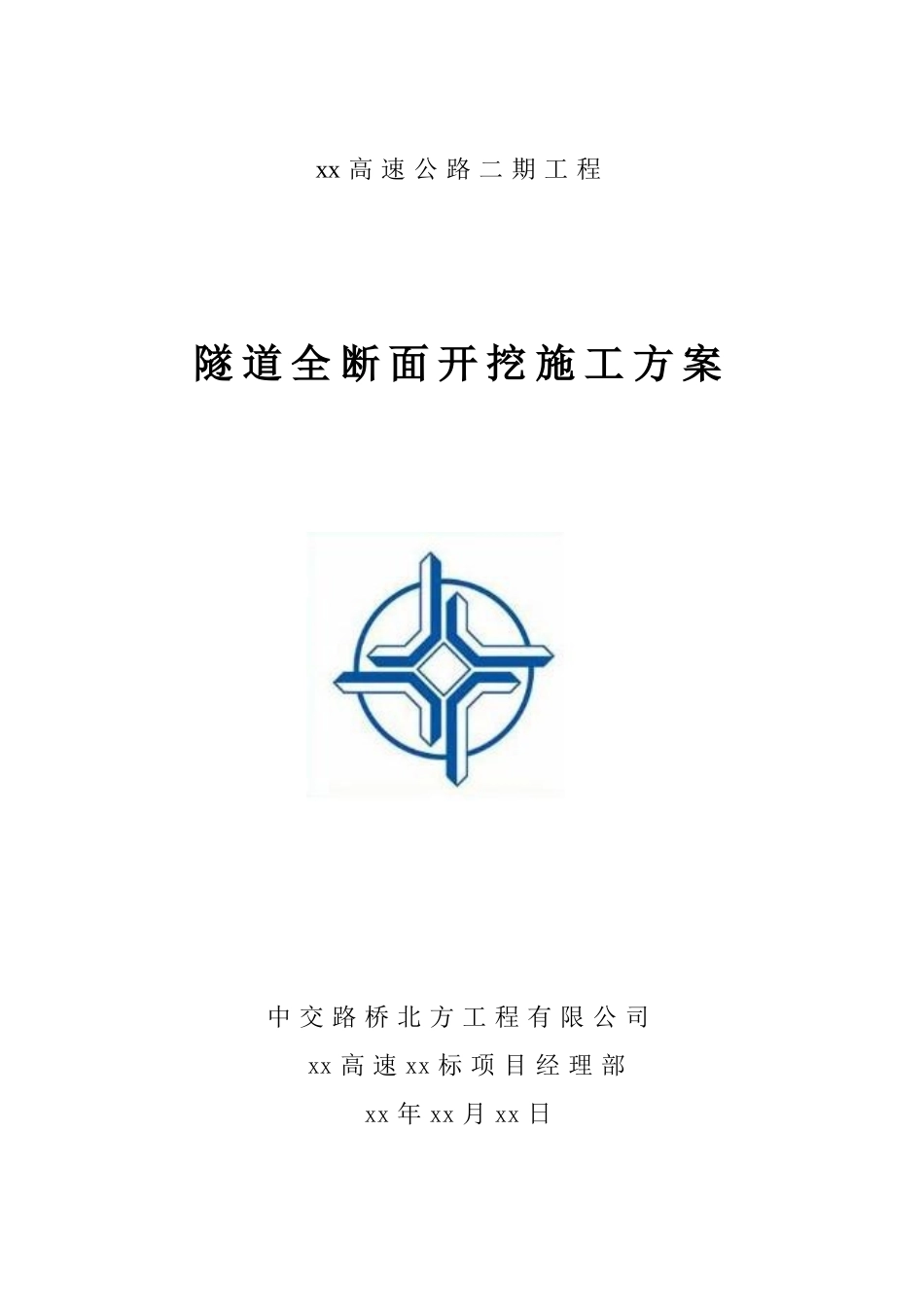

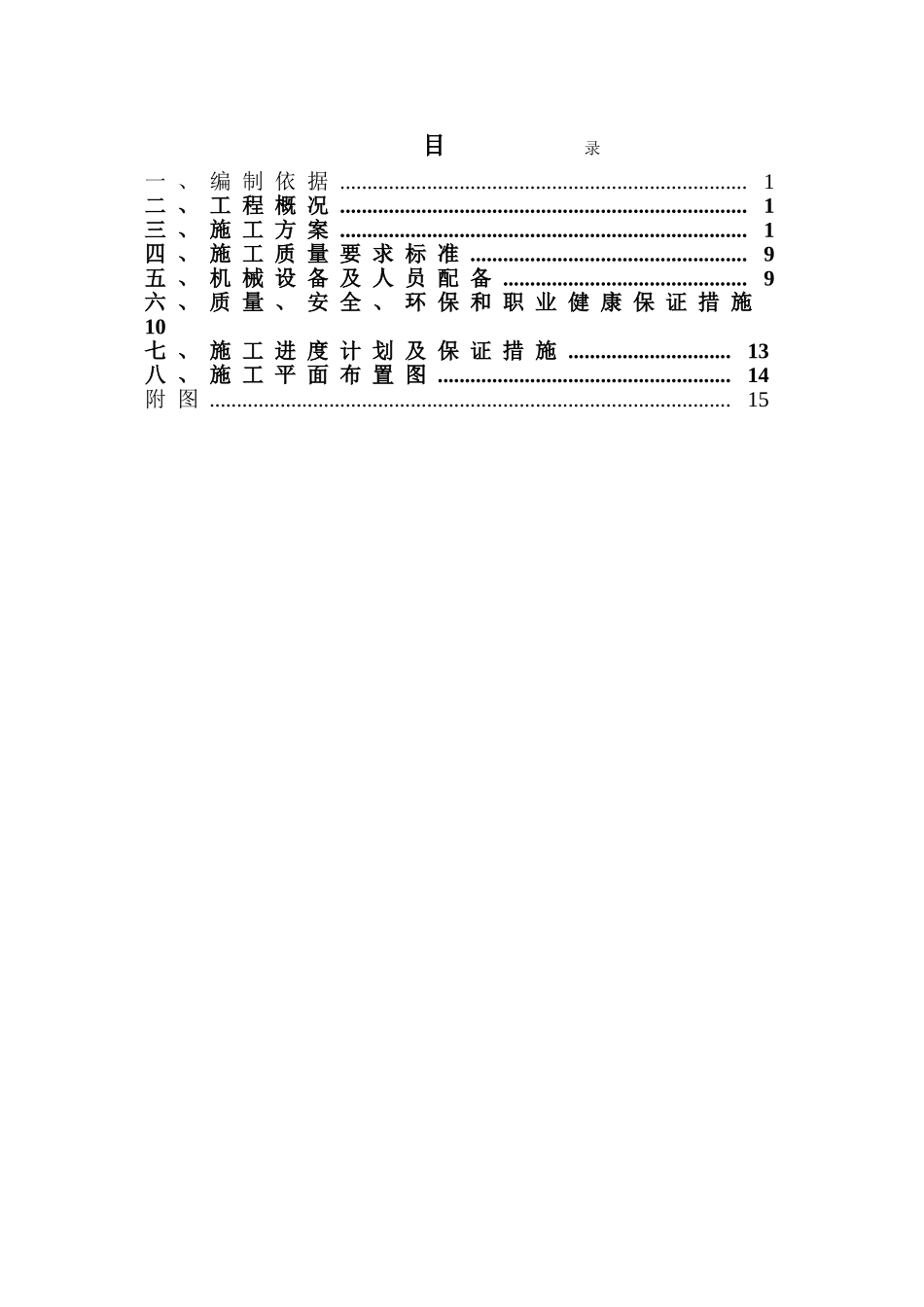

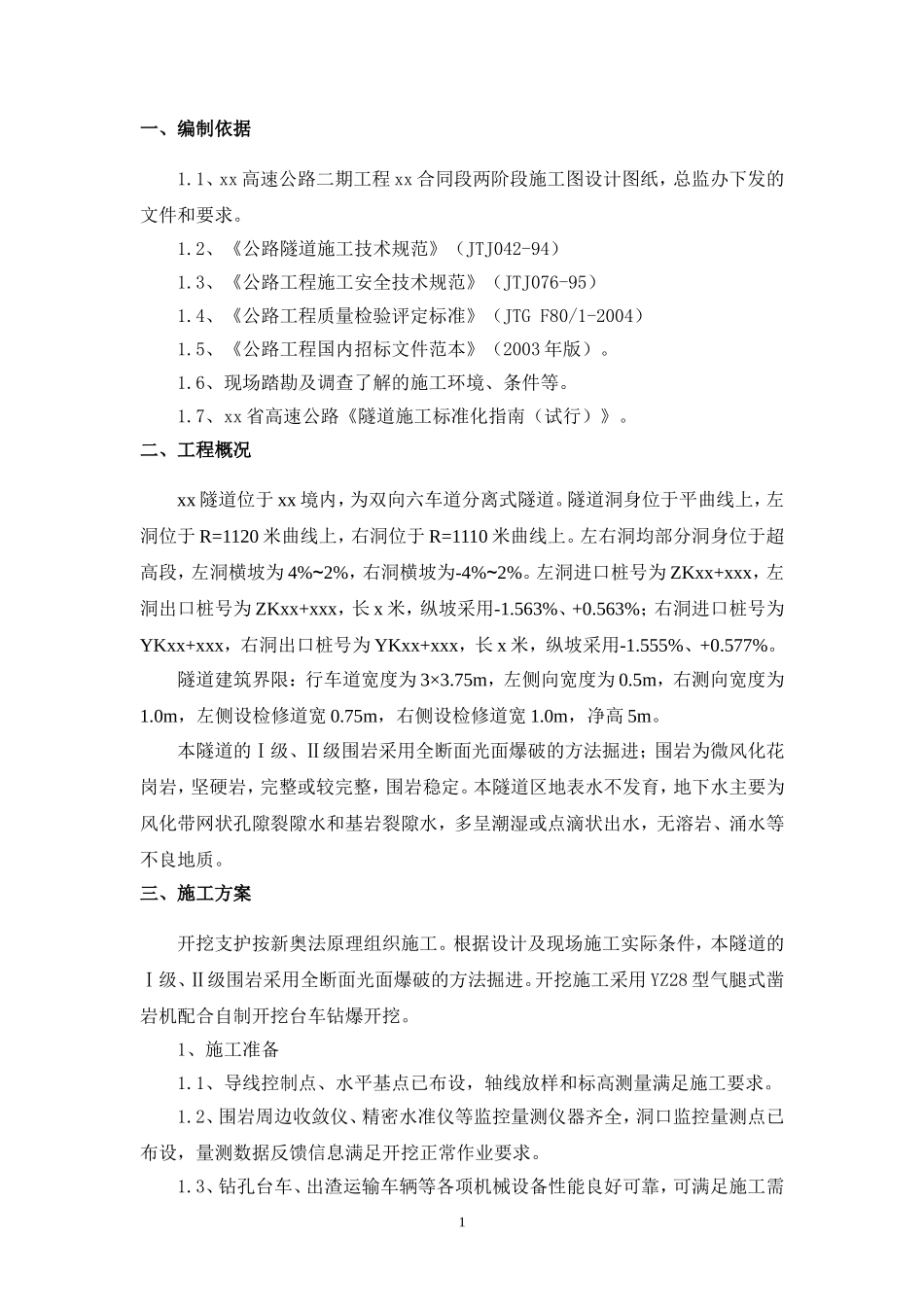

xx高速公路二期工程隧道全断面开挖施工方案中交路桥北方工程有限公司xx高速xx标项目经理部xx年xx月xx日目录一、编制依据...........................................................................1二、工程概况...........................................................................1三、施工方案...........................................................................1四、施工质量要求标准...................................................9五、机械设备及人员配备.............................................9六、质量、安全、环保和职业健康保证措施10七、施工进度计划及保证措施..............................13八、施工平面布置图......................................................14附图................................................................................................15一、编制依据1.1、xx高速公路二期工程xx合同段两阶段施工图设计图纸，总监办下发的文件和要求。1.2、《公路隧道施工技术规范》（JTJ042-94）1.3、《公路工程施工安全技术规范》（JTJ076-95）1.4、《公路工程质量检验评定标准》（JTGF80/1-2004）1.5、《公路工程国内招标文件范本》（2003年版）。1.6、现场踏勘及调查了解的施工环境、条件等。1.7、xx省高速公路《隧道施工标准化指南（试行）》。二、工程概况xx隧道位于xx境内，为双向六车道分离式隧道。隧道洞身位于平曲线上，左洞位于R=1120米曲线上，右洞位于R=1110米曲线上。左右洞均部分洞身位于超高段，左洞横坡为4%~2%，右洞横坡为-4%~2%。左洞进口桩号为ZKxx+xxx，左洞出口桩号为ZKxx+xxx，长x米，纵坡采用-1.563%、+0.563%；右洞进口桩号为YKxx+xxx，右洞出口桩号为YKxx+xxx，长x米，纵坡采用-1.555%、+0.577%。隧道建筑界限：行车道宽度为3×3.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。本隧道的Ⅰ级、Ⅱ级围岩采用全断面光面爆破的方法掘进；围岩为微风化花岗岩，坚硬岩，完整或较完整，围岩稳定。本隧道区地表水不发育，地下水主要为风化带网状孔隙裂隙水和基岩裂隙水，多呈潮湿或点滴状出水，无溶岩、涌水等不良地质。三、施工方案开挖支护按新奥法原理组织施工。根据设计及现场施工实际条件，本隧道的Ⅰ级、Ⅱ级围岩采用全断面光面爆破的方法掘进。开挖施工采用YZ28型气腿式凿岩机配合自制开挖台车钻爆开挖。1、施工准备1.1、导线控制点、水平基点已布设，轴线放样和标高测量满足施工要求。1.2、围岩周边收敛仪、精密水准仪等监控量测仪器齐全，洞口监控量测点已布设，量测数据反馈信息满足开挖正常作业要求。1.3、钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，可满足施工需1要。1.4、供电、供水、供风及排水等辅助作业能满足施工需要。1.5、对施工队伍进行技术交底。2、钻爆设计2.1、爆破材料采用非电毫秒雷管（1～20段），炸药采用2号岩石硝铵炸药和2号乳化炸药规格为φ32×20cm药卷。周边眼用2号乳化炸药，间隔装药，其它眼均用2号岩石硝铵炸药，连续装药。起爆系统采用导爆管传爆，以集束为主的混合联接引爆网络。2.2、非电微差起爆网络设计爆破震动与同段起爆的炸药量密切相关，采用非电微差起爆技术，不但控制单段雷管的起爆药量，又能有效地控制每段雷管间的起爆时间，使爆破震动波形不叠加。这样既能保证岩石破碎达到理想爆破效果，又能消除爆破震动的有害效应。网络起爆采用孔内微差的方式，选用1～20段非电毫秒雷管，段差控制在50～80ms。2.3、掏槽形式及装药结构设计“有无进尺看掏槽”，隧道爆破的掏槽眼是爆破成败的关键，为减少钻眼数量加快施工进度，掏槽设计均采用楔形掏槽形式。2.3.1、掏槽形式设计如下图：2.3.2、装药结构设计：为更好地达到光爆效果，周边眼采用不耦合间隔装药结构。其余炮眼采用连续装药。如下图所示：2药卷导爆索炮泥雷管药卷导爆索炮泥竹片雷管2.3、钻爆参数2.3.1、炮眼深度L，孔径d本隧道全断面掘进深度初步设计为3.5米，炮眼深度3.7米，掏槽眼加深10%。孔径d使用钻头为42mm，确...
