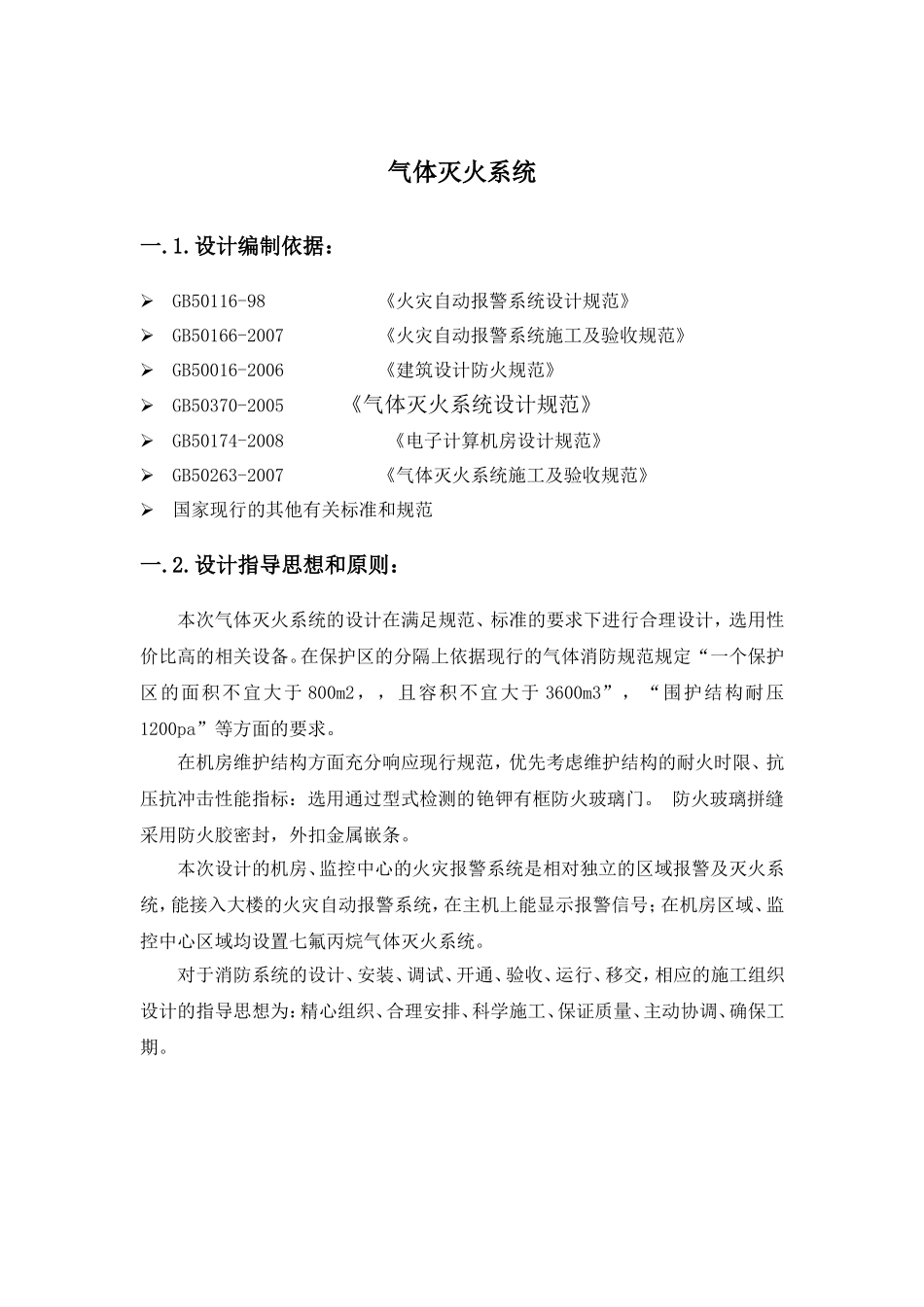

气体灭火系统一.1.设计编制依据：GB50116-98《火灾自动报警系统设计规范》GB50166-2007《火灾自动报警系统施工及验收规范》GB50016-2006《建筑设计防火规范》GB50370-2005《气体灭火系统设计规范》GB50174-2008《电子计算机房设计规范》GB50263-2007《气体灭火系统施工及验收规范》国家现行的其他有关标准和规范一.2.设计指导思想和原则：本次气体灭火系统的设计在满足规范、标准的要求下进行合理设计，选用性价比高的相关设备。在保护区的分隔上依据现行的气体消防规范规定“一个保护区的面积不宜大于800m2，，且容积不宜大于3600m3”，“围护结构耐压1200pa”等方面的要求。在机房维护结构方面充分响应现行规范，优先考虑维护结构的耐火时限、抗压抗冲击性能指标：选用通过型式检测的铯钾有框防火玻璃门。防火玻璃拼缝采用防火胶密封，外扣金属嵌条。本次设计的机房、监控中心的火灾报警系统是相对独立的区域报警及灭火系统，能接入大楼的火灾自动报警系统，在主机上能显示报警信号；在机房区域、监控中心区域均设置七氟丙烷气体灭火系统。对于消防系统的设计、安装、调试、开通、验收、运行、移交，相应的施工组织设计的指导思想为：精心组织、合理安排、科学施工、保证质量、主动协调、确保工期。一.3.设计方案：一.3.1.HFC-227ea（七氟丙烷）气体灭火系统设计HFC-227ea（七氟丙烷）气体灭火系统设计原则：1-1按火灾一次一区计,按建筑物自然分布,机房为1个防火分区为。1-2设计灭火方式：全淹没式。1-3设计的HFC-227ea（七氟丙烷）灭火系统必须具备电气自动、电气手动两种控制方式的转换在气体灭火控制器面板通过电子锁来实现。1-3-1自动控制方式:在无人值班的情况下应采用自动控制方式,将灭火控制盘的控制方式选择键放置在“自动”位置,这时整个灭火系统处于自动控制状态.当一路火灾探测器检测到火警信号时,即发出火警异常的声光信号.当两路火灾探测器同时检测到火警信号时,火灾控制主机发出指令信号：气体灭火装置进入约30秒左右的倒计时状态，联动设备关闭；延时停止，灭火剂释放进行灭火。1-3-2电气手动控制方式：在有人值班的情况下应采用电气手动控制方式,将灭火系统的控制方式选择键放置在“手动”位置,这时整个灭火系统处于电气手动控制状态。当任意一路火灾探测器检测到火警信号时,即发出火警异常的声光信号.当两路火灾探测器同时检测到火警信号时,也发出火警异常的声光信号.但均不启动灭火系统释放灭火剂进行灭火。值班人员此时应检查火警信号，如确认火警，需启动灭火系统时，可按下气体灭火控制主机的启动按纽或安装机房门外的紧急启动按钮，进入灭火程序，灭火控制柜发出联动指令信号，关闭联动设备，发出灭火指令。启动灭火系统，释放灭火剂进行灭火。注意：手动控制优先，无论何种控制方式，在人确定火警按下手动控制按钮时，均可启动灭火系统，释放灭火剂进行灭火。1-4紧急启停按钮：在气体灭火系统保护区的门外侧，设置紧急启停按钮。1-4-1紧急启动：当灭火系统处于自动或手动控制状态时，在火灾自动报警系统未检测到火警时,而已确认火情,需启动灭火系统时,可按下紧急启动按钮,即发出报警声、光信号，关闭连锁设备，启动灭火系统进行灭火。1-4-2紧急停止:当报警系统发出火警信号，在延时时间内，发现不需启动灭火系统进行扑救，可按下紧急停止按钮，即可阻止向灭火系统发出指令，不启动灭火系统，不释放灭火剂。1-5柜式七氟丙烷灭火设备安装在防护区内；室内温度为-10℃—50℃，耐火等级不应低于二级,且灭火后应有良好的通风设施。1-6防护区均应与外界完全隔断,目前建筑物防火等级为二级，满足要求。吊顶的耐火极限不应低于0.25h，允许压强不应小于1200Pa，门应采用向外开并可自动关闭的防火门。设置泄压口，安装在保护区高度2/3以上的位置。房间的孔洞除泄压口外，应采取防火堵料封堵。主要设计参数2-1灭火剂计算：基本参数：HFC-227ea（七氟丙烷）灭火剂单位用量为：0.634Kg/立方米。海拔修正系数（K）为：1。灭火设计浓度:8%。防护区最低环境温度下的比容(S):0.126。HFC-227ea（七氟丙烷）灭火装置配置：3-1经计算，机房的灭火系统为柜...
