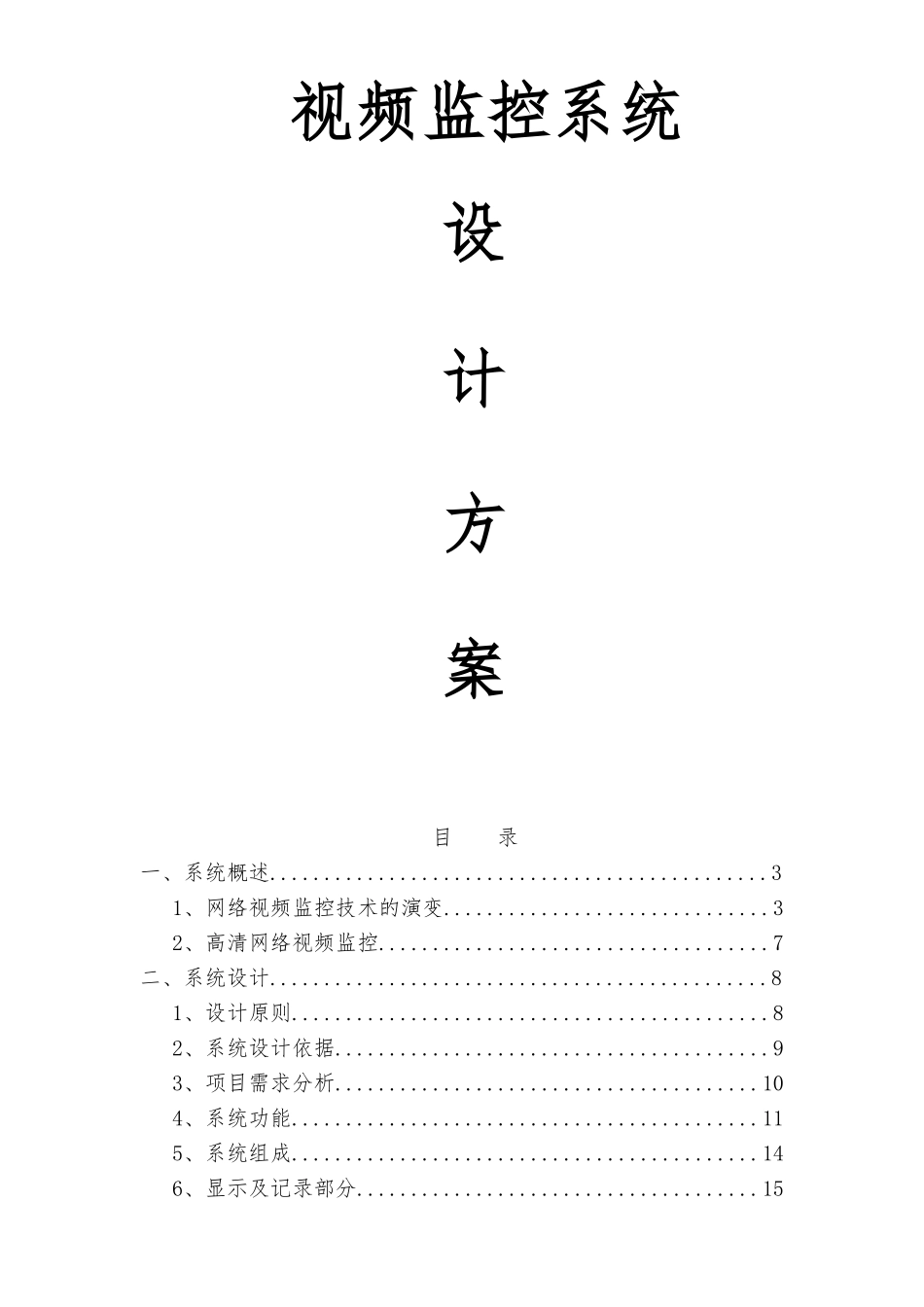

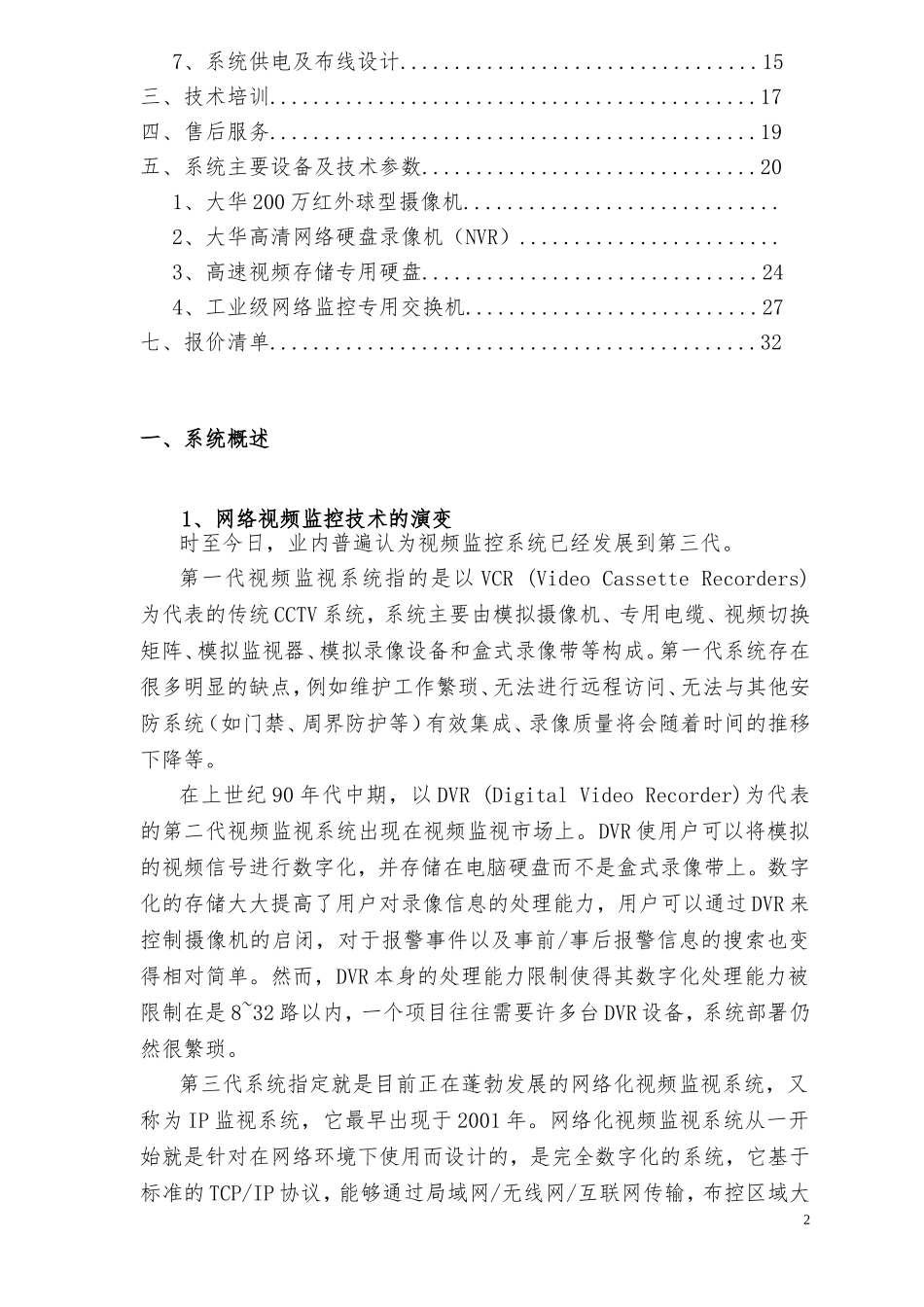

视频监控系统设计方案目录一、系统概述..............................................31、网络视频监控技术的演变..............................32、高清网络视频监控....................................7二、系统设计..............................................81、设计原则............................................82、系统设计依据........................................93、项目需求分析.......................................104、系统功能...........................................115、系统组成...........................................146、显示及记录部分.....................................157、系统供电及布线设计.................................15三、技术培训.............................................17四、售后服务.............................................19五、系统主要设备及技术参数...............................201、大华200万红外球型摄像机.............................2、大华高清网络硬盘录像机（NVR）........................3、高速视频存储专用硬盘...............................244、工业级网络监控专用交换机...........................27七、报价清单.............................................32一、系统概述1、网络视频监控技术的演变时至今日，业内普遍认为视频监控系统已经发展到第三代。第一代视频监视系统指的是以VCR(VideoCassetteRecorders)为代表的传统CCTV系统，系统主要由模拟摄像机、专用电缆、视频切换矩阵、模拟监视器、模拟录像设备和盒式录像带等构成。第一代系统存在很多明显的缺点，例如维护工作繁琐、无法进行远程访问、无法与其他安防系统（如门禁、周界防护等）有效集成、录像质量将会随着时间的推移下降等。在上世纪90年代中期，以DVR(DigitalVideoRecorder)为代表的第二代视频监视系统出现在视频监视市场上。DVR使用户可以将模拟的视频信号进行数字化，并存储在电脑硬盘而不是盒式录像带上。数字化的存储大大提高了用户对录像信息的处理能力，用户可以通过DVR来控制摄像机的启闭，对于报警事件以及事前/事后报警信息的搜索也变得相对简单。然而，DVR本身的处理能力限制使得其数字化处理能力被限制在是8~32路以内，一个项目往往需要许多台DVR设备，系统部署仍然很繁琐。第三代系统指定就是目前正在蓬勃发展的网络化视频监视系统，又称为IP监视系统，它最早出现于2001年。网络化视频监视系统从一开始就是针对在网络环境下使用而设计的，是完全数字化的系统，它基于标准的TCP/IP协议，能够通过局域网/无线网/互联网传输，布控区域大2大超过了前两代系统；它采用开放式架构，可与门禁、报警、巡更、语音、MIS等系统无缝集成；它基于嵌入式技术，性能稳定，无需专人管理；它灵活性大大提高，监控场景可以实现任意组合,任意调用。此外，网络化视频监控系统的出现，使高清化、智能化视频监控及其大规模应用成为可能，从而真正实现了视频监控技术的飞跃。下表将网络视频监控系统与传统的模拟视频监控系统进行了详细的对比，从中可以更加具体的看出网络视频监控系统所具备的优势：网络化视频监控系统与传统模拟监控系统的对比对比内容网络视频监控系统传统模拟视频监控系统访问方式网络摄像机及后端网络录像机，连上外网，您就可远程访问实时图像，并远程管理网络摄像机。不能单独进行远程访问。易用性使用任一台PC上的标准Web浏览器，您就能够远程管理和查看图像。网络摄像机可将图像记录在硬盘上，易于搜寻、易于存储，并且不会出现图像退化或磨损。为安全起见，存储硬盘可安装在远程位置。不能够进行远程管理或监控。图像必须存储在录像磁带机上，所以需要不断更换以保持足够存储空间。录制图像质量会随着存放时间的增长而下降。录像机必须放置在摄像机附近，这可能会使未授权的人获取录像带。图像质量数字图像采用H.265压缩格式，不会影响传输质量和存储质量，图像在创后不会发生质量降低的情况。当使用长电缆时，图像有可能会丢失，磁带的分辨率通常很低，录像的画面质...
