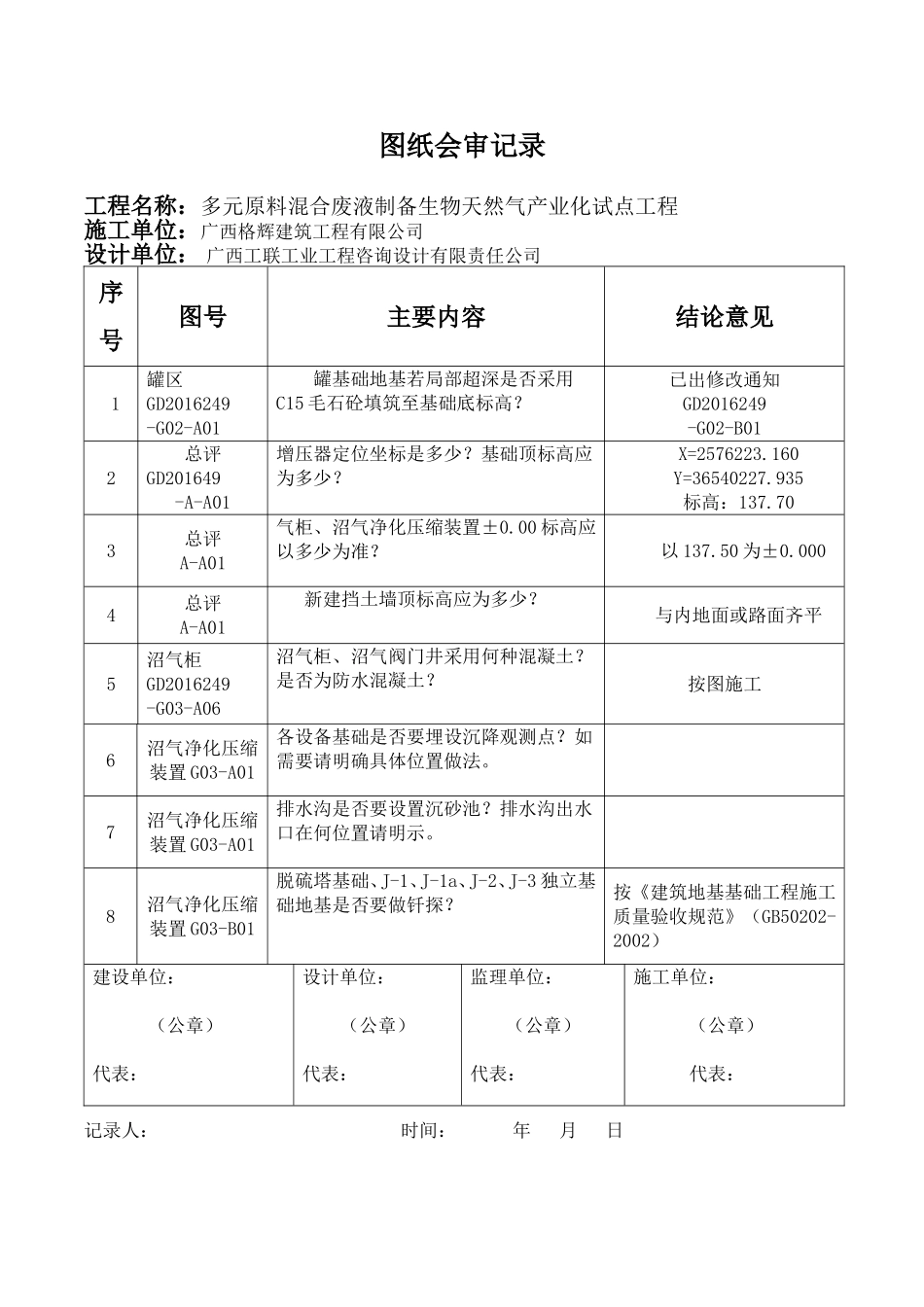

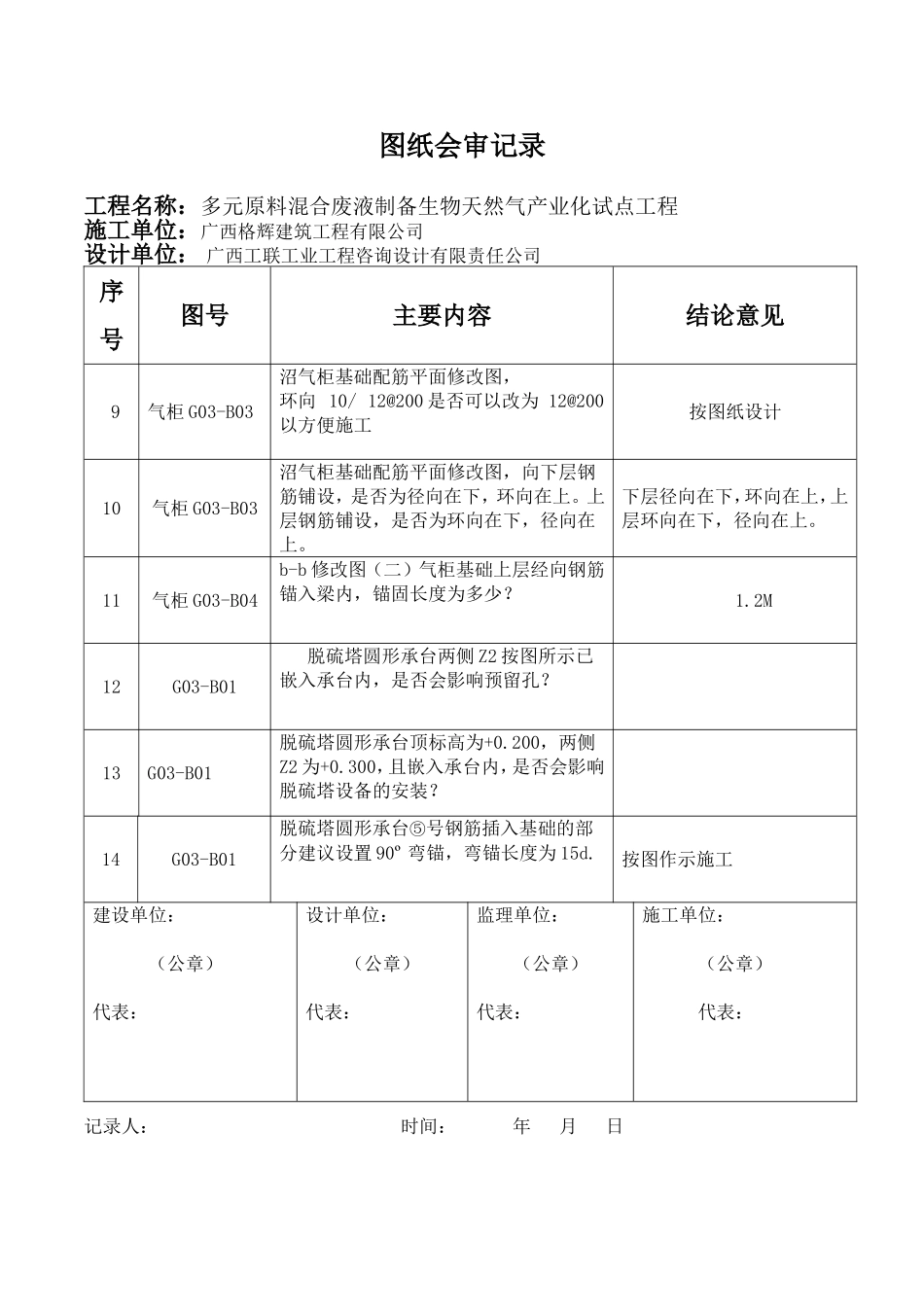

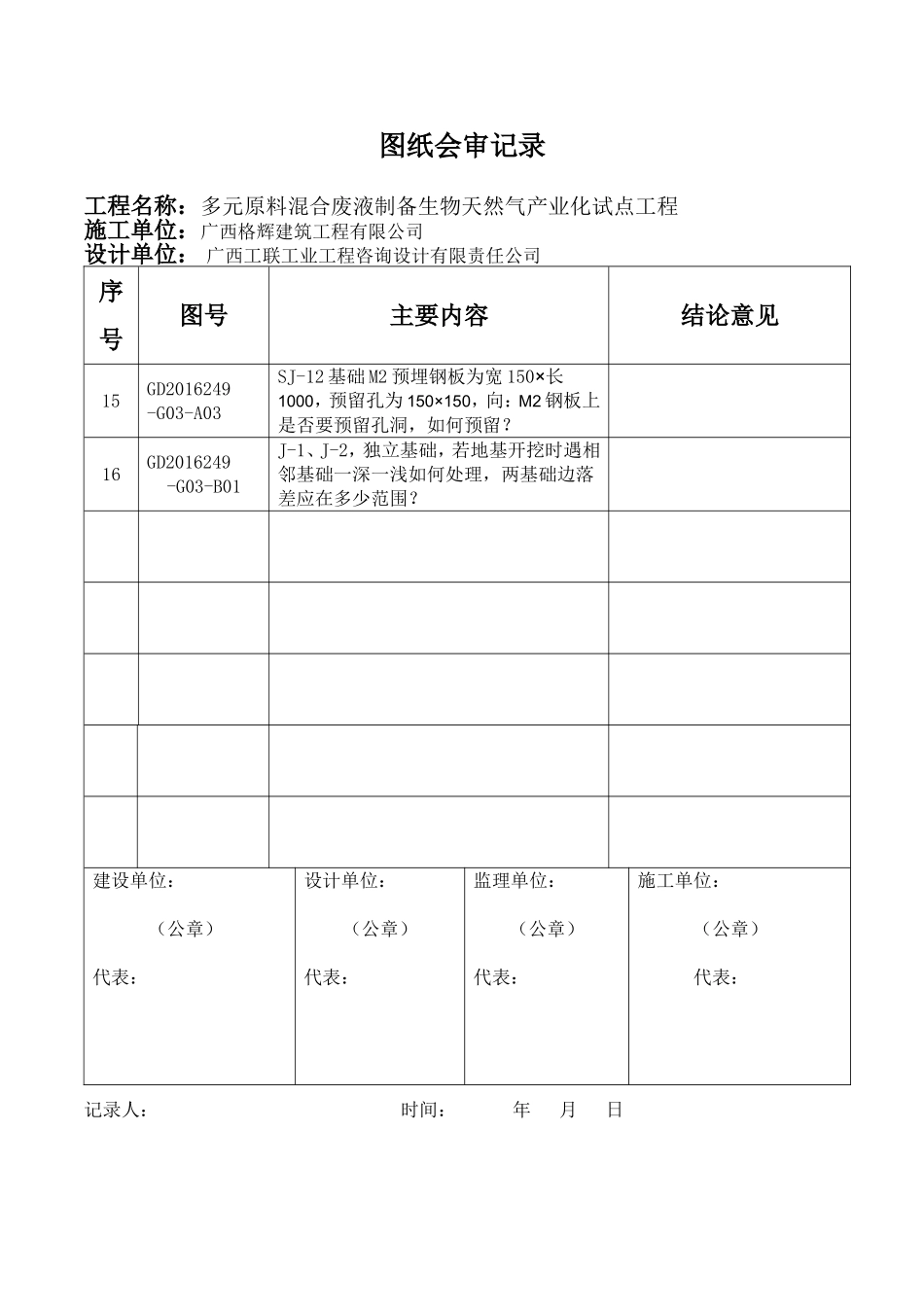

图纸会审记录工程名称：多元原料混合废液制备生物天然气产业化试点工程施工单位：广西格辉建筑工程有限公司设计单位：广西工联工业工程咨询设计有限责任公司序号图号主要内容结论意见1罐区GD2016249-G02-A01罐基础地基若局部超深是否采用C15毛石砼填筑至基础底标高？已出修改通知GD2016249-G02-B012总评GD201649-A-A01增压器定位坐标是多少？基础顶标高应为多少？X=2576223.160Y=36540227.935标高：137.703总评A-A01气柜、沼气净化压缩装置±0.00标高应以多少为准？以137.50为±0.0004总评A-A01新建挡土墙顶标高应为多少？与内地面或路面齐平5沼气柜GD2016249-G03-A06沼气柜、沼气阀门井采用何种混凝土？是否为防水混凝土？按图施工6沼气净化压缩装置G03-A01各设备基础是否要埋设沉降观测点？如需要请明确具体位置做法。7沼气净化压缩装置G03-A01排水沟是否要设置沉砂池？排水沟出水口在何位置请明示。8沼气净化压缩装置G03-B01脱硫塔基础、J-1、J-1a、J-2、J-3独立基础地基是否要做钎探？按《建筑地基基础工程施工质量验收规范》（GB50202-2002）建设单位：（公章）代表：设计单位：（公章）代表：监理单位：（公章）代表：施工单位：（公章）代表：记录人：时间：年月日图纸会审记录工程名称：多元原料混合废液制备生物天然气产业化试点工程施工单位：广西格辉建筑工程有限公司设计单位：广西工联工业工程咨询设计有限责任公司序号图号主要内容结论意见9气柜G03-B03沼气柜基础配筋平面修改图，环向10/12@200是否可以改为12@200以方便施工按图纸设计10气柜G03-B03沼气柜基础配筋平面修改图，向下层钢筋铺设，是否为径向在下，环向在上。上层钢筋铺设，是否为环向在下，径向在上。下层径向在下，环向在上，上层环向在下，径向在上。11气柜G03-B04b-b修改图（二）气柜基础上层经向钢筋锚入梁内，锚固长度为多少？1.2M12G03-B01脱硫塔圆形承台两侧Z2按图所示已嵌入承台内，是否会影响预留孔？13G03-B01脱硫塔圆形承台顶标高为+0.200，两侧Z2为+0.300，且嵌入承台内，是否会影响脱硫塔设备的安装？14G03-B01脱硫塔圆形承台⑤号钢筋插入基础的部分建议设置90º弯锚，弯锚长度为15d.按图作示施工建设单位：（公章）代表：设计单位：（公章）代表：监理单位：（公章）代表：施工单位：（公章）代表：记录人：时间：年月日图纸会审记录工程名称：多元原料混合废液制备生物天然气产业化试点工程施工单位：广西格辉建筑工程有限公司设计单位：广西工联工业工程咨询设计有限责任公司序号图号主要内容结论意见15GD2016249-G03-A03SJ-12基础M2预埋钢板为宽150×长1000，预留孔为150×150，向：M2钢板上是否要预留孔洞，如何预留？16GD2016249-G03-B01J-1、J-2，独立基础，若地基开挖时遇相邻基础一深一浅如何处理，两基础边落差应在多少范围？建设单位：（公章）代表：设计单位：（公章）代表：监理单位：（公章）代表：施工单位：（公章）代表：记录人：时间：年月日
