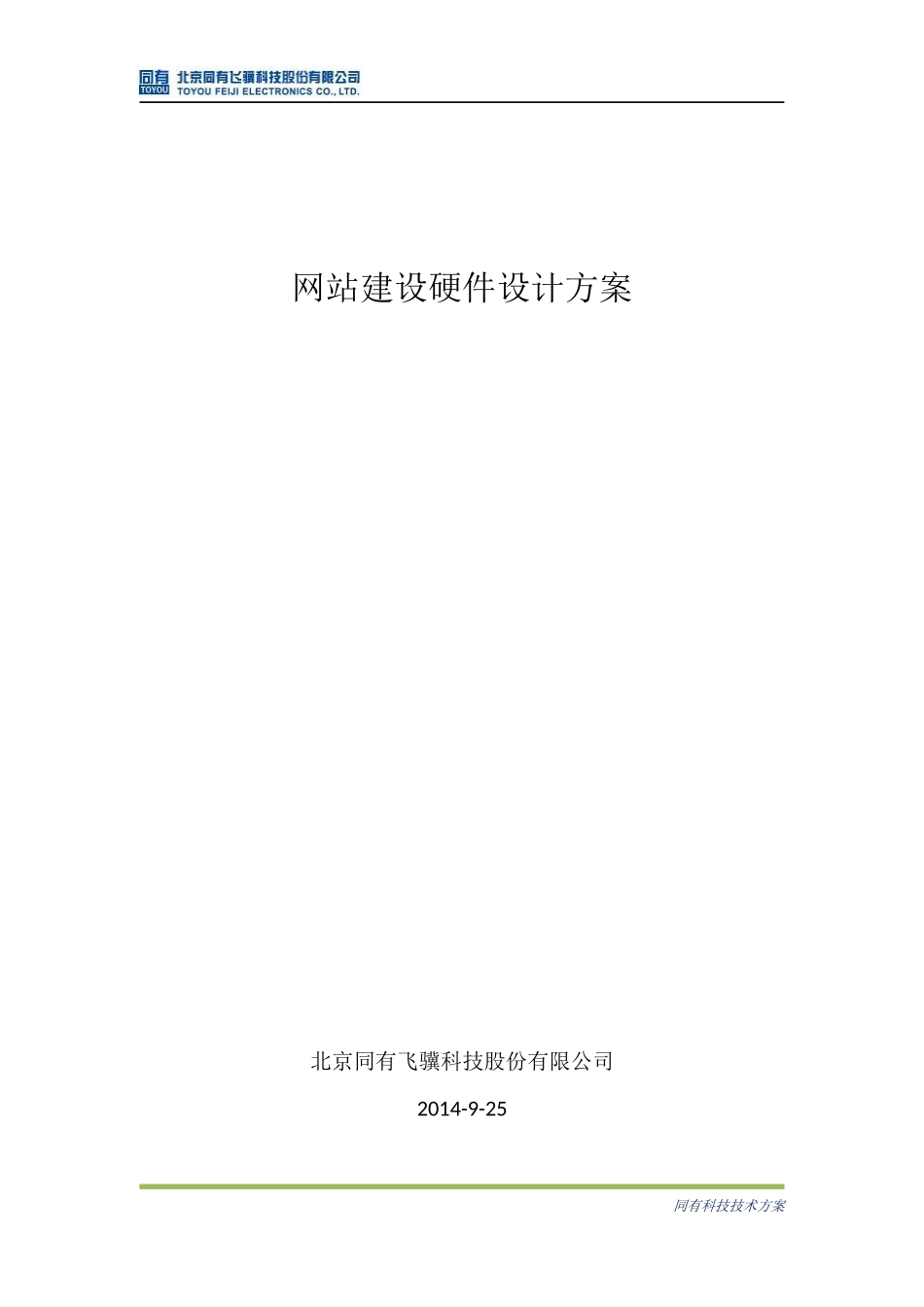

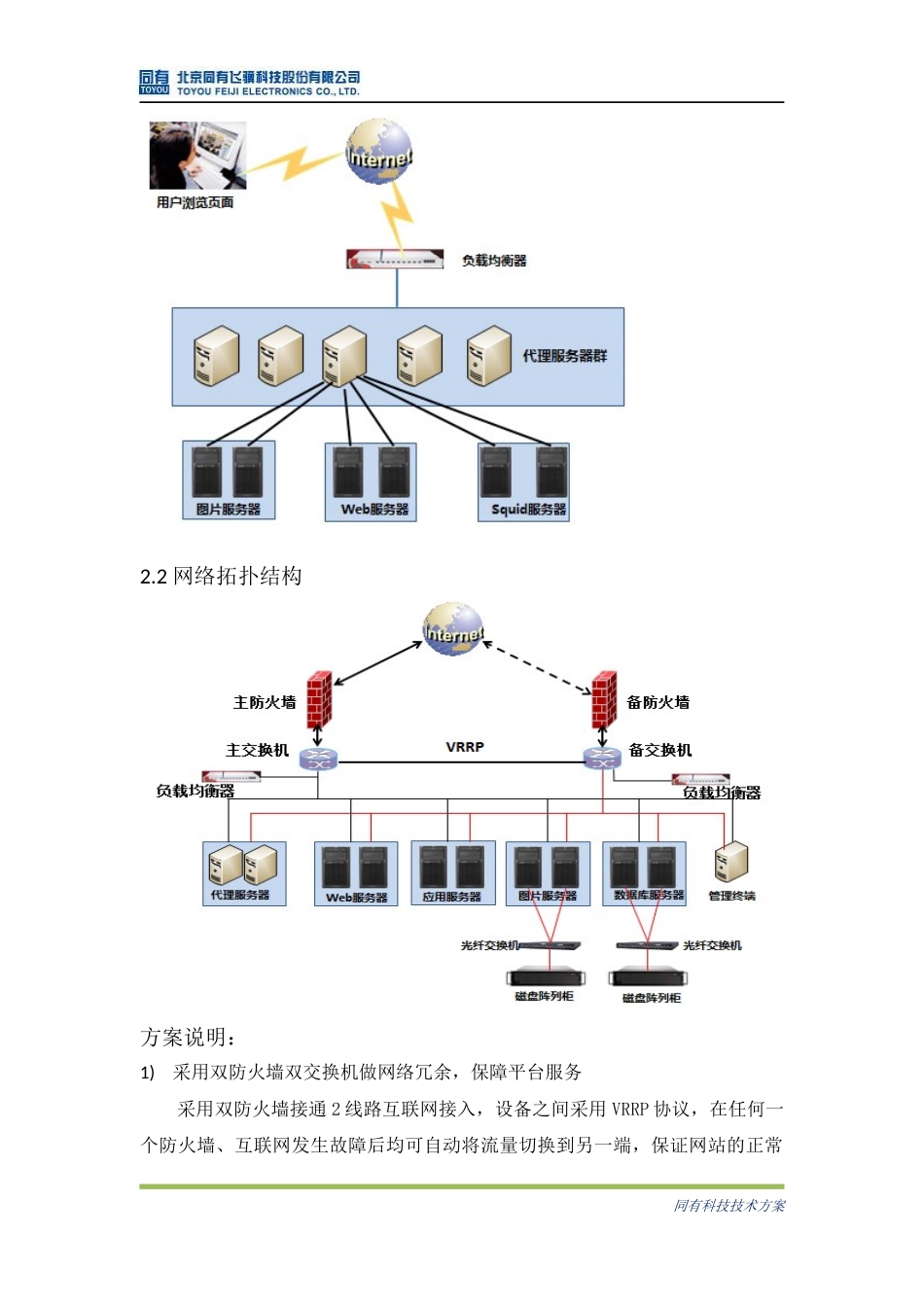

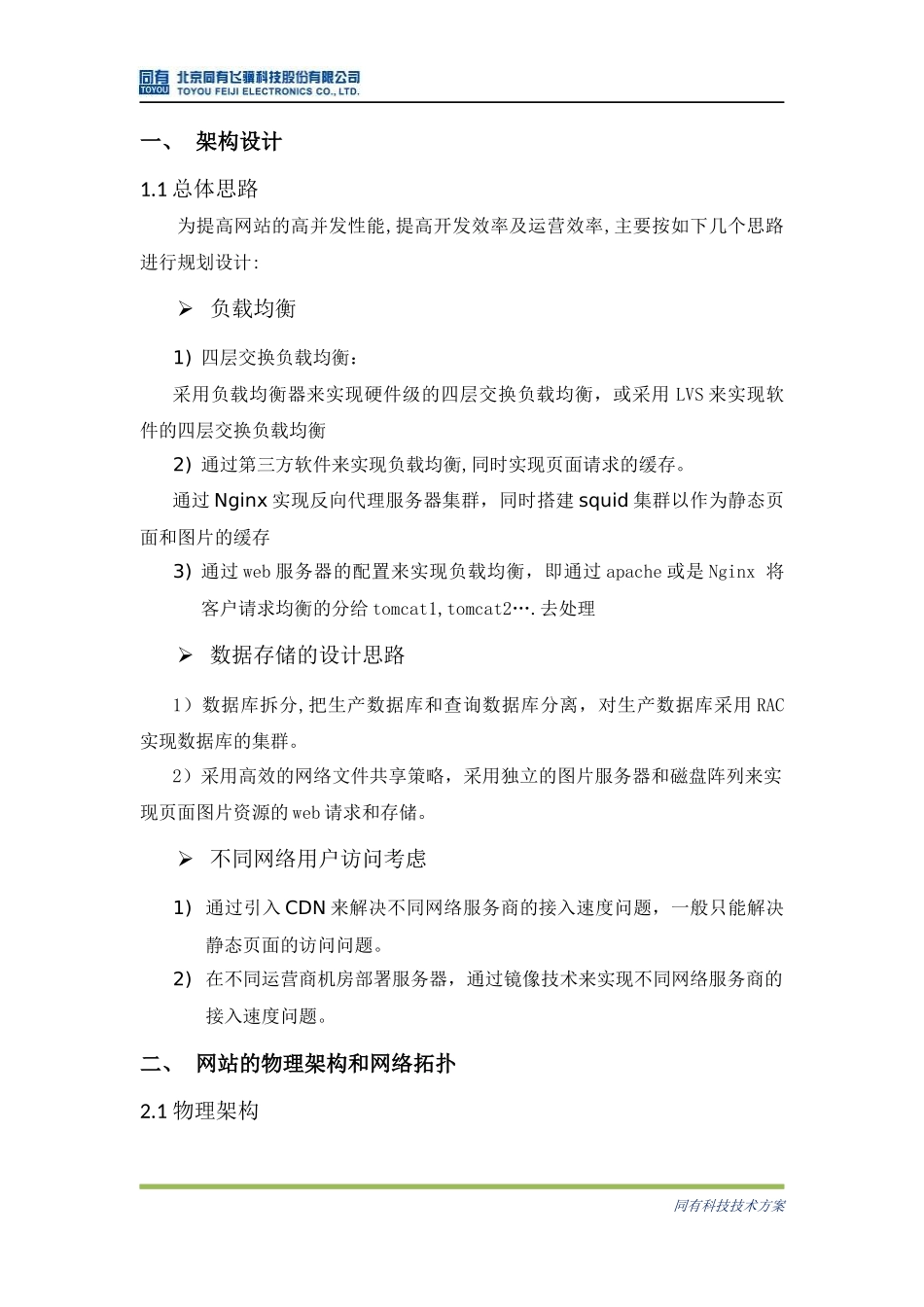

网站建设硬件设计方案北京同有飞骥科技股份有限公司2014-9-25同有科技技术方案一、架构设计1.1总体思路为提高网站的高并发性能,提高开发效率及运营效率,主要按如下几个思路进行规划设计:负载均衡1)四层交换负载均衡：采用负载均衡器来实现硬件级的四层交换负载均衡，或采用LVS来实现软件的四层交换负载均衡2)通过第三方软件来实现负载均衡,同时实现页面请求的缓存。通过Nginx实现反向代理服务器集群，同时搭建squid集群以作为静态页面和图片的缓存3)通过web服务器的配置来实现负载均衡，即通过apache或是Nginx将客户请求均衡的分给tomcat1,tomcat2….去处理数据存储的设计思路1）数据库拆分,把生产数据库和查询数据库分离，对生产数据库采用RAC实现数据库的集群。2）采用高效的网络文件共享策略，采用独立的图片服务器和磁盘阵列来实现页面图片资源的web请求和存储。不同网络用户访问考虑1)通过引入CDN来解决不同网络服务商的接入速度问题，一般只能解决静态页面的访问问题。2)在不同运营商机房部署服务器，通过镜像技术来实现不同网络服务商的接入速度问题。二、网站的物理架构和网络拓扑2.1物理架构同有科技技术方案2.2网络拓扑结构方案说明：1)采用双防火墙双交换机做网络冗余，保障平台服务采用双防火墙接通2线路互联网接入，设备之间采用VRRP协议，在任何一个防火墙、互联网发生故障后均可自动将流量切换到另一端，保证网站的正常同有科技技术方案运行，设备或网络恢复后，自动恢复。采用双千兆交换机分别接在2台防火墙上，当某台设备或者网络链路发生故障后，正常的设备自动接管已坏设备的工作，不影响网站的整体运行，根据业务及真实服务器的数量，交换机可以随时增加2)采用硬件设备负载均衡器，实现网络流量的负载均衡使用硬件设备负载均衡器，将网络流量均衡的分担到WEB服务器集群各节点服务器，保障平台服务器资源均衡的使用。3)采用专业磁盘阵列，实现图片和关键数据的读取和存储数据库服务器和图片服务器后端分别接入光纤磁盘阵列，实现图片和数据库数据的高性能读写和查询。三、硬件配置分析3.1网络带宽只考虑门户访问的带宽占用，后台管理页面等其他业务访问与门户访问相差2-3个数量级，这一部分网络流量占用忽略。同时考虑网络带宽利用率（70%）根据业务设计能力，每秒网络流量=WEB网站每秒钟访问流量=（每次访问占用的带宽×每秒访问次数）/带宽利用率=(200K*8*n)/0.7注：一般门户的首页大小>1M、平均200K/页面，我们以平均值来计算。所以，并发数在50000的网站需求的网络带宽为：（200k*8*50000）/0.7=114286Mb3.2架构和硬件配置选型3.2.1硬件配置参考序号产品功能参考型号、配置备注1主机设备1.1数据库服务器2U双路机架式服务器,2个E5-2650V2处理器，每处理器为8核，共计16核。内存大小128G。3块600GB15krpmSAS硬盘。集成四千兆以太网接口。1.2WEB服务器2U双路机架式服务器,2个E5-2630处理器，每处理器为同有科技技术方案6核，共计12核。内存大小128G。3块600GB15krpmSAS硬盘。集成四千兆以太网接口。加配一张千兆双口以太网卡1.3Nginx、缓存服务器2U双路机架式服务器,2个E5-2620处理器，每处理器为6核，共计12核。内存大小64G。3块600GB15krpmSAS硬盘。集成四千兆以太网接口1.4管理终端1个IntelXeonE5-2620处理器，内存大小8G，双千兆网口2网络设备2.1负载均衡器RADWARE应用负载均衡设备,型号:为ODS-504,有，4个可选的千兆位电端口,1G主内存,500M处理能力(最大可通过License升级为4G)2.2防火墙CISCOASA5520防火墙并发连接：280000网络吞吐：450安全过滤：225MB网络端口：4个千兆以太网接口+1个快速用户数限：无用户数限制用户VPN支持：支持2.2交换机QuidwayS3952P-EI传输速率：10Mbps/100Mbps/1000Mbps网络标准：IEEE802.1Q、IEEE802.1D端口数量：48接口介质：10/100Base-T、1000Base-X传输模式：全双工/半双工自适应背板带宽：32Gbps3存储设备3.1光纤存储柜NetStoriSUM460EFC-SAS存储系统,2U12盘位,最大支持312片硬盘,双控制器；8个1GbiSCSI主机接口和4个16GbFC端口，可支持8GbFC,万兆iSCSI,6GSAS板卡；缓存双控下标配8GB,缓存双控下最大支持到64GB,内置...
