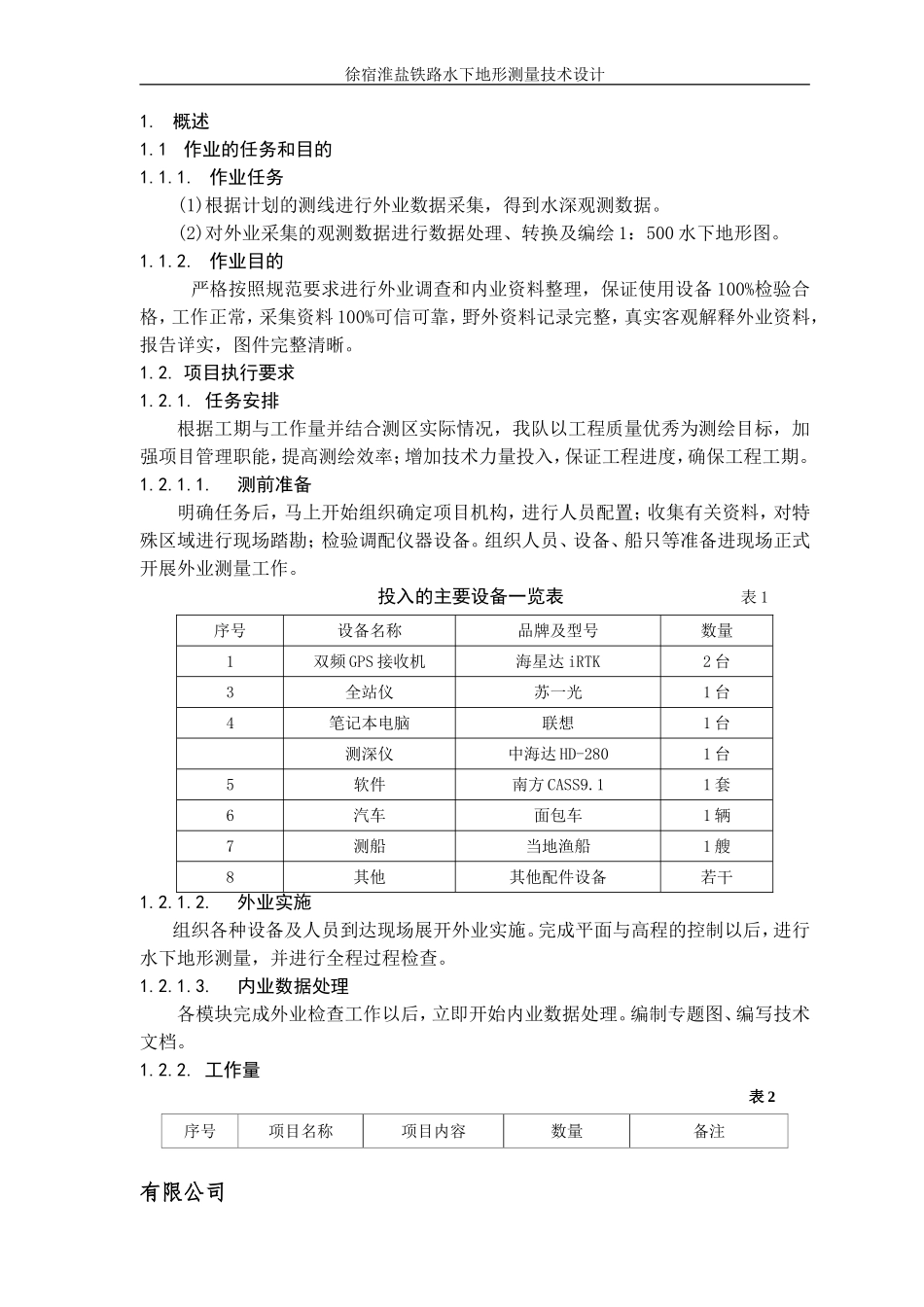

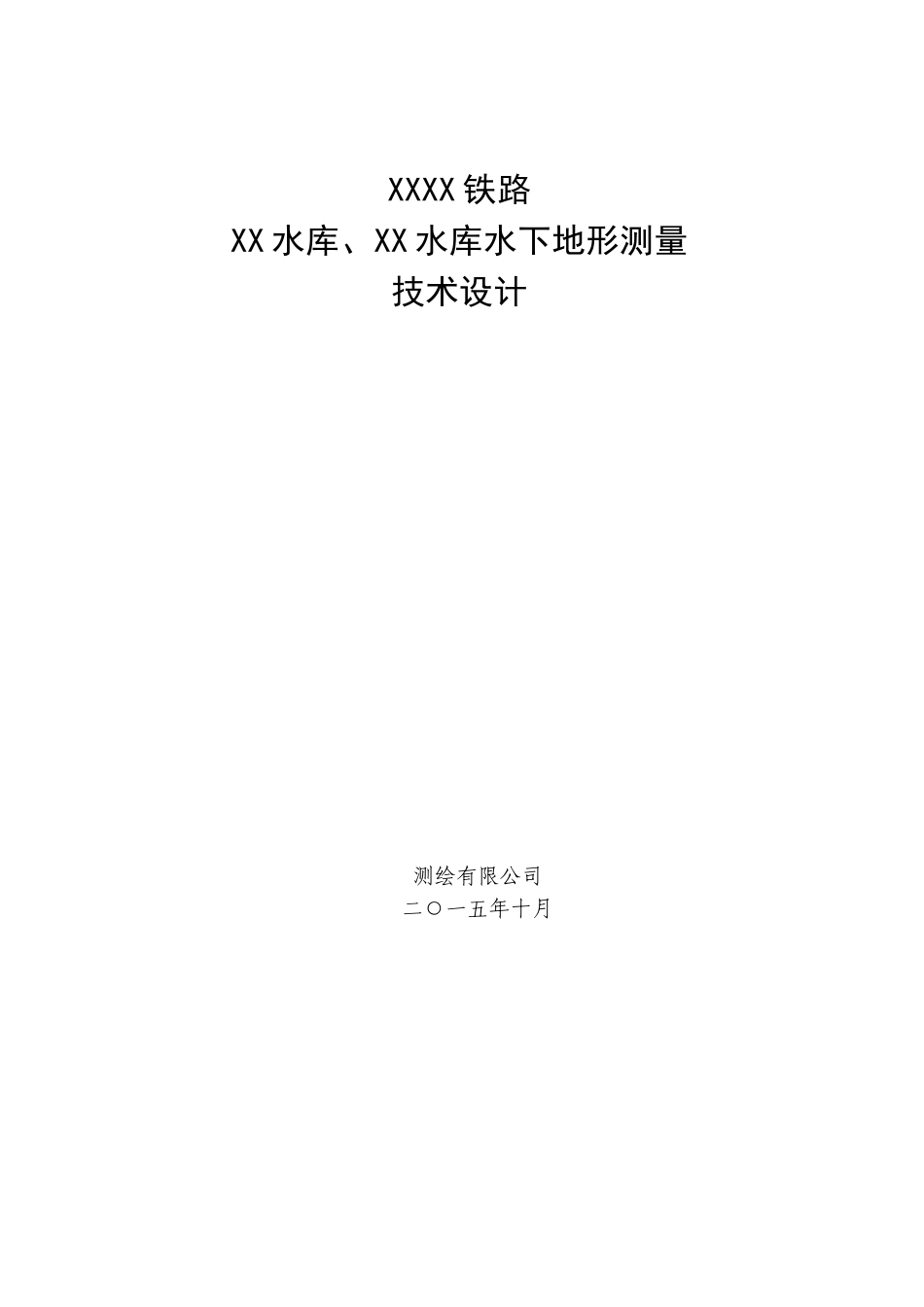

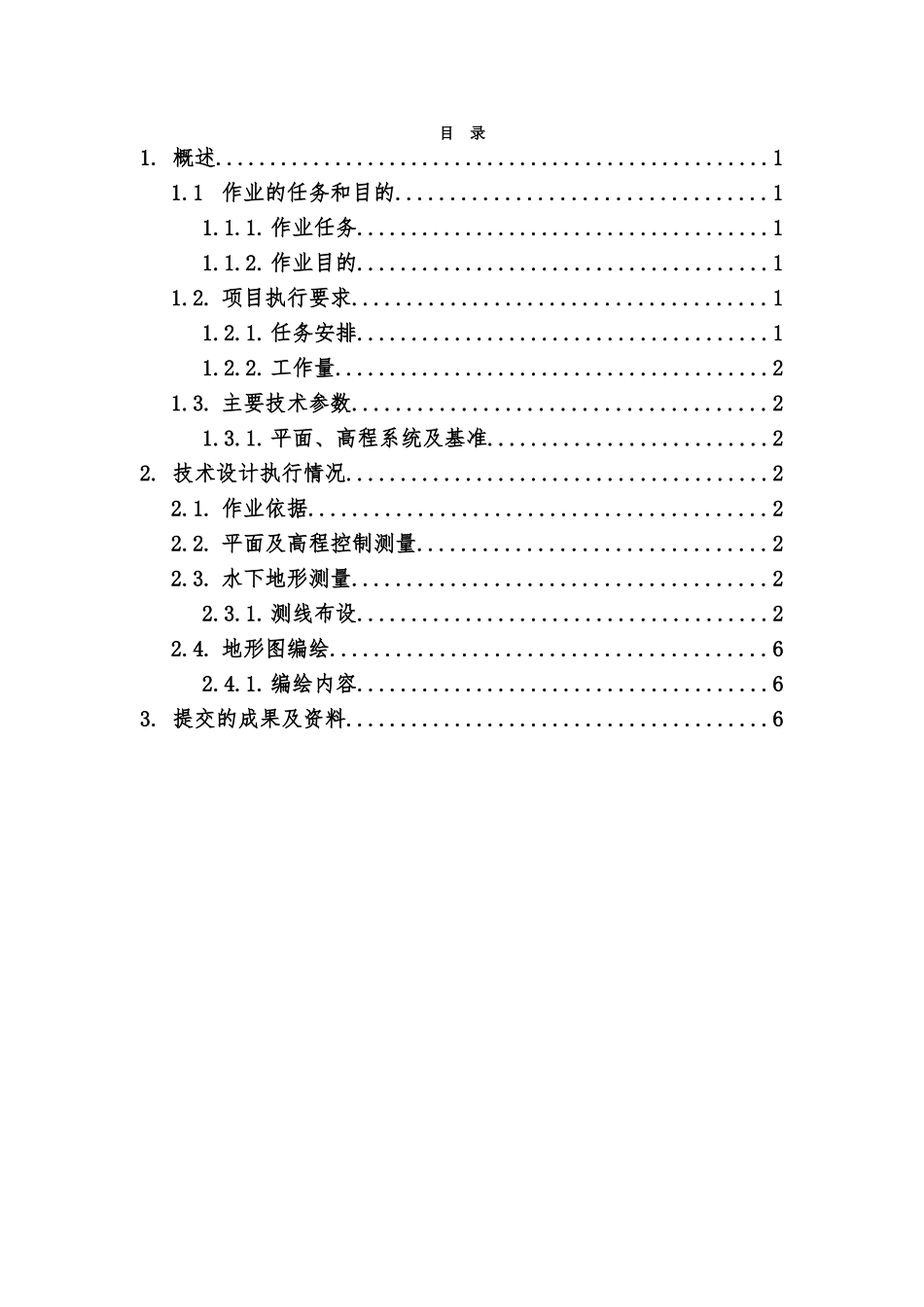

XXXX铁路XX水库、XX水库水下地形测量技术设计测绘有限公司二○一五年十月目录1.概述...................................................11.1作业的任务和目的..................................11.1.1.作业任务......................................11.1.2.作业目的......................................11.2.项目执行要求......................................11.2.1.任务安排......................................11.2.2.工作量........................................21.3.主要技术参数......................................21.3.1.平面、高程系统及基准..........................22.技术设计执行情况.......................................22.1.作业依据..........................................22.2.平面及高程控制测量................................22.3.水下地形测量......................................22.3.1.测线布设......................................22.4.地形图编绘........................................62.4.1.编绘内容......................................63.提交的成果及资料.......................................6徐宿淮盐铁路水下地形测量技术设计1.概述1.1作业的任务和目的1.1.1.作业任务(1)根据计划的测线进行外业数据采集，得到水深观测数据。(2)对外业采集的观测数据进行数据处理、转换及编绘1：500水下地形图。1.1.2.作业目的严格按照规范要求进行外业调查和内业资料整理，保证使用设备100%检验合格，工作正常，采集资料100%可信可靠，野外资料记录完整，真实客观解释外业资料，报告详实，图件完整清晰。1.2.项目执行要求1.2.1.任务安排根据工期与工作量并结合测区实际情况，我队以工程质量优秀为测绘目标，加强项目管理职能，提高测绘效率；增加技术力量投入，保证工程进度，确保工程工期。1.2.1.1.测前准备明确任务后，马上开始组织确定项目机构，进行人员配置；收集有关资料，对特殊区域进行现场踏勘；检验调配仪器设备。组织人员、设备、船只等准备进现场正式开展外业测量工作。投入的主要设备一览表表1序号设备名称品牌及型号数量1双频GPS接收机海星达iRTK2台3全站仪苏一光1台4笔记本电脑联想1台测深仪中海达HD-2801台5软件南方CASS9.11套6汽车面包车1辆7测船当地渔船1艘8其他其他配件设备若干1.2.1.2.外业实施组织各种设备及人员到达现场展开外业实施。完成平面与高程的控制以后，进行水下地形测量，并进行全程过程检查。1.2.1.3.内业数据处理各模块完成外业检查工作以后，立即开始内业数据处理。编制专题图、编写技术文档。1.2.2.工作量表2序号项目名称项目内容数量备注有限公司徐宿淮盐铁路水下地形测量技术设计1水厍水下地形陆上地形2水厍水下地形陆上地形1.3.主要技术参数1.3.1.平面、高程系统及基准坐标系统：国家CGCS2000椭球，成图比例：1:500；高程基准：1985国家高程基准，等高距为1米。2.技术设计执行情况2.1.作业依据（1）GB/T202571-2007国家基本比例尺地图图式第一部分《l:500、l:1000、l:2000地形图图式》；（2）CJJ/T73-2010《卫星定位城市测量技术规范》；（3）JTS131-2012《水运工程测量规范》；（4）CJJT8-2011《城市测量规范》；（5）CH/T2009-2010《全球定位系统实时动态测量（RTK）技术规范》。2.2.平面及高程控制测量甲方提供徐宿淮盐徐州东精测网成果，具体见附表。坐标系统：国家CGCS2000椭球，中央子午线为117度39分，投影高0米；高程基准：1985国家高程基准。2.3.水下地形测量2.3.1.测线布设水下地形测量按断面法施测，主测线方向垂直等深线的总方向布设，主测线间隔为图上1cm，测点间距为图上0.4cm，水下基本等高距为1m。2.3.1.1.测深仪测试(1)稳定性测试：对所有即将投入使用的测深仪进行稳定性测试，按固定时间间隔采集水深数据，连续测量时间超过8小时，然后统计水深值离散情况，计算中误差。(2)静态吃水测定：按测量时换能器的实际入水深度，调节测深仪的数字和模拟记录，使其吃水深度与换能器入水深度一致，实现换能器的吃水改正。水深测量工作开始前后，在测区内选择水...
