上海一幢13层楼倒塌工程事故案例分析VIP免费

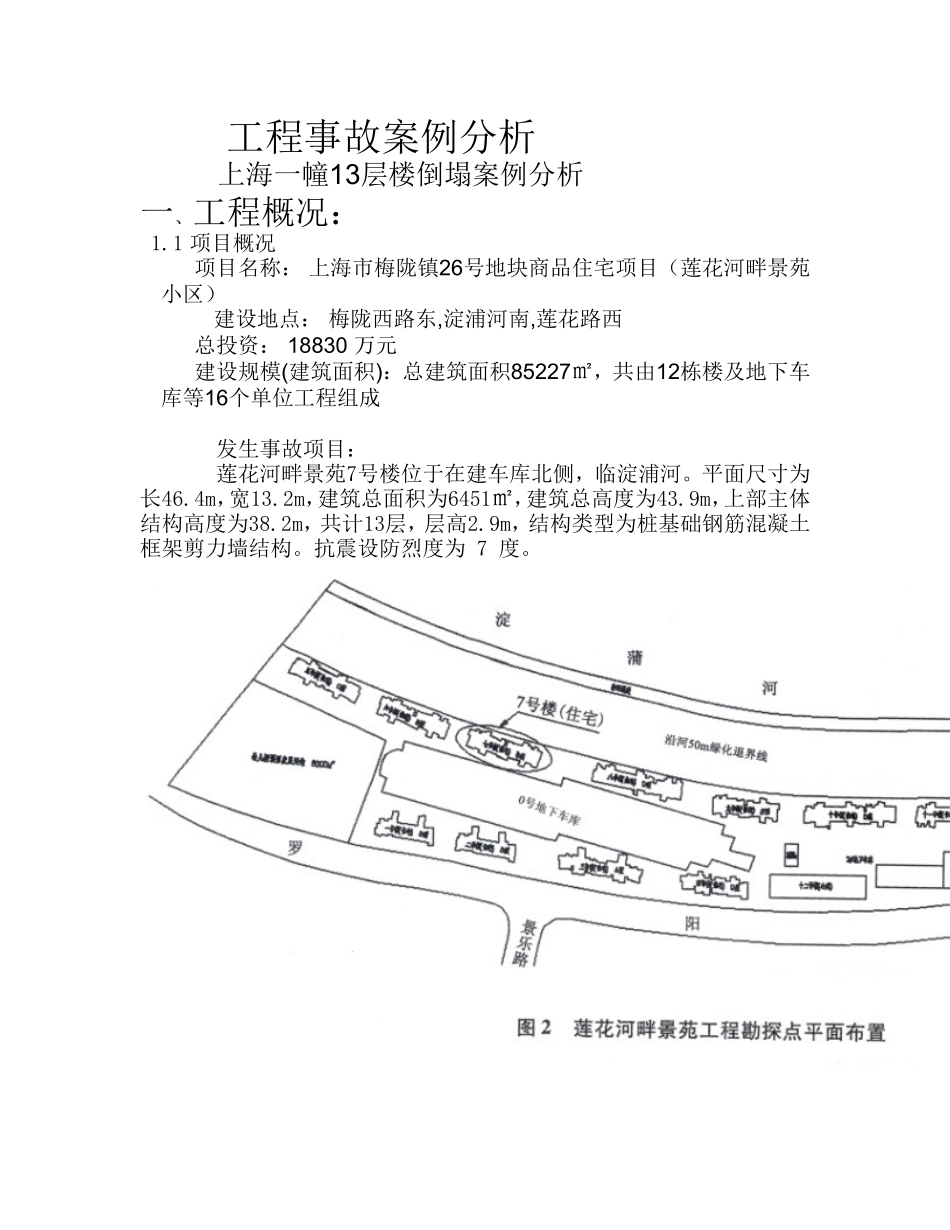

工程事故案例分析上海一幢13层楼倒塌案例分析一、工程概况：1.1项目概况项目名称：上海市梅陇镇26号地块商品住宅项目（莲花河畔景苑小区）建设地点：梅陇西路东,淀浦河南,莲花路西总投资：18830万元建设规模(建筑面积)：总建筑面积85227㎡，共由12栋楼及地下车库等16个单位工程组成发生事故项目：莲花河畔景苑7号楼位于在建车库北侧，临淀浦河。平面尺寸为长46.4m，宽13.2m，建筑总面积为6451㎡，建筑总高度为43.9m，上部主体结构高度为38.2m，共计13层，层高2.9m，结构类型为桩基础钢筋混凝土框架剪力墙结构。抗震设防烈度为7度。建设单位：上海梅都房地产开发有限公司（三级房地产开发企业资质）房地产三级资质：1．注册资本不低于800万元；2．从事房地产开发经营2年以上；3．房屋建筑面积累计竣工5万平方米以上。《房地产开发企业资质管理》第十八条规定:二级资质及二级资质以下的房地产开发企业可以承担建筑面积25万平方米以下的开发建设项目,承担业务的具体范围由省、自治区、直辖市人民政府建设行政主管部门确定。施工单位：上海众欣建筑有限公司（施工总承包房屋建筑工程三级市政公用工程三级施工专业承包建筑装修装饰工程三级）施工总承包三级企业承包的范围(1)14层及以下、单跨跨度24米及以下的房屋建筑工程;(2)高度70米及以下的构筑物;(3)建筑面积6万平方米及以下的住宅小区或建筑群体。监理单位：上海光启建设监理有限公司（房屋建筑工程乙级市政公用工程丙级）监理范围：(1)可承担一般房屋建筑工程：14-28层;24-36米跨度(轻钢结构除外);单项工程建筑面积10000-30000平方米;(2)高度70-120米的高耸构筑工程;(3)建筑面积6-12万平方米的住宅小区工程。设计单位：浙江当代建筑设计研究院有限公司（甲级资质建筑设计院）审图单位：上海宏核建设工程咨询有限公司2001年获得上海市建设和交通委员会颁发的上海市建设工程施工图设计文件审查（一类含超限高层）机构认定书勘察单位：上海协力岩土工程勘察有限公司（工程勘察乙级资质）勘察范围：20层以下的一般高层建筑，体型复杂的14层以下的高层建筑；单柱承受荷载4000kN以下的建筑及高度低于100m的高耸建筑物1.2事故发生前后情况该楼于2008年底结构封顶，同时期开始进行12号楼的地下室开挖。根据甲方的要求，土方单位将挖出的土堆在5、6、7号楼与防汛墙之间，距防汛墙约10m，距离7号楼约20m，堆土高约3～4m。2009年6月1日，5、6、7号楼前的0号车库土方开挖，表层1.5m深度范围内的土方外运6月20日开挖1.5m以下土方，根据甲方要求，继续堆在5、6、7号楼和防汛墙之间，主要堆在第一次土方和6、7号楼之间20m的空地上，堆土高约8～9m。此时，尚有部分土方在此无法堆放，即堆在11号楼和防汛墙之间。6月25日11号楼后防汛墙发生险情，水务部门对防汛墙位置进行抢险，也卸掉部分防汛墙位置的堆土。6月27日，清晨5时35分左右大楼开始整体由北向南倾倒，在半分钟内，就整体倒下，倒塌后，其整体结构基本没有遭到破坏，甚至其中玻璃都完好无损，大楼底部的桩基则基本完全断裂。由于倒塌的高楼尚未竣工交付使用，所以，事故并没有酿成特大居民伤亡事故。但是造成一名施工人员死亡。倒塌的楼房（从北往南看）倒塌的楼房（从南往北看）基本保存完好的玻璃暴露的地梁与PHC管桩二资料收集2.1地质资料上海是一个冲积平原，土质较软，是典型的软土，从地质条件说上海有三种类型土。①平均每平方米最大承载力12吨，如苏州河一带②平均每平方米最大承载力8吨，如浦东区一带③平均每平方米最大承载力5吨，就是事故发生的闵行区一带土层分层图地表2~11.2m是上海的典型软土，软土有流动性，建楼时必须考虑它的特殊性，尤其不宜快速堆土莲花河畔景苑在建7号楼位于古河道之中，在深度为3.5～11m的第③层和第④层淤泥质土中，土体呈灰色、饱和、流塑状，最大天然含水量67.9％、孔隙比1.90，地基土承载力特征值仅为50kPa，具有高压缩性、高灵敏性、低强度和低渗透性的特点。2.2气候资料2009年6月20~27日上海闵行地区天气多以雨天为主，降水量较大，气温集中在20℃~26℃。风向多为南到东南风1-2级转4-5级，整点最大偏南风9m/s。由于降水量较大，在雨水浸泡下...
