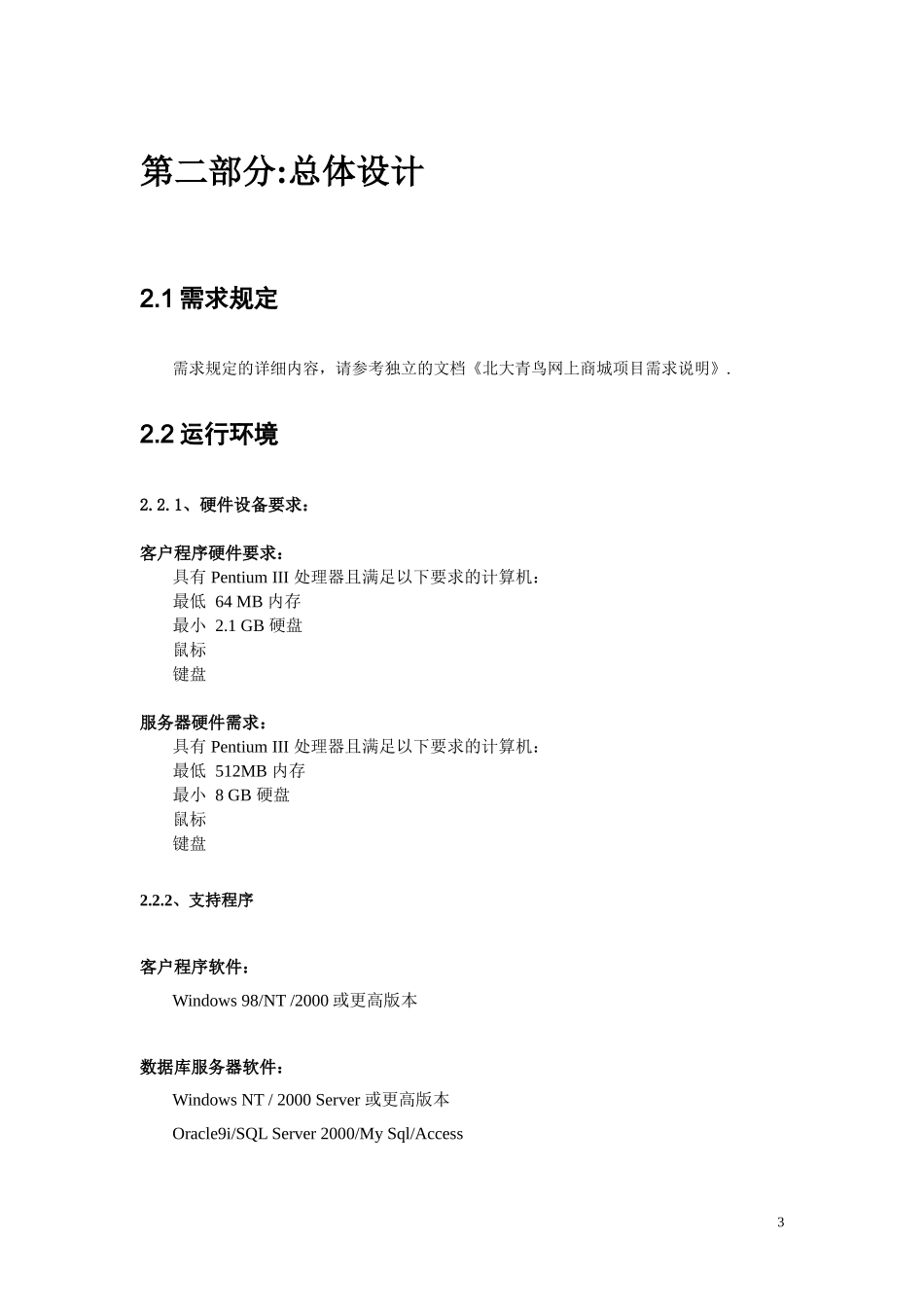

北大青鸟网上商城系统概要设计说明书版本号：修改内容修改人修改时间1．0李爽第一部分:引言1.1编写目的本说明是北大青鸟网上商城电子商务系统案例研究项目软件产品的总体设计和实现说明，记录了系统整体实现上技术层面上的考虑，并且以需求说明作为依据，同时该文档将作为产品实现、特性要求和控制的依据。软件开发小组的每一位参与开发成员应该阅读本说明，以清楚产品在技术方面的要求和实现策略，本手册将进行技术评审和技术的可行性检查，同时为下一步的详细设计说明提供框架。1.2背景A、软件系统的名称：北大青鸟网上商城系统B、任务提出者：北大青鸟九月J2EE班级第三小组开发者：北大青鸟九月J2EE班级第三小组实现完成的系统将作为线销售系统使用，所应用的网络为Internet网络。C、本系统将是一个独立的系统，目前所产生的输出都是独立的。本系统将使用Oracle9i作为数据库存储系统.11.3定义序号详细名称简称1具有VIP资格的用户VIP会员2已经注册的但未具备VIP资格的用户普通会员3未经注册的只有浏览权限的用户浏览用户4同时具备以上的权限的用户用户1.4参考资料相关的文件包括：A、内部文件《北大青鸟网上商城电子商务系统案例研究项目》；B、北大青鸟网上商城电子商务系统案例研究项目分析会议备忘录；C、《北大青鸟网上商城电子商务系统案例研究项目可行性分析》；参考资料：A、北大青鸟AptechACCP3.0Y2《基于软件开发项目的毕业设计》；B、国家标准《软件需求说明书（GB856T——88）》；C、亚马逊网站的软件需求说明；合同：A、《北大青鸟网上商城电子商务系统案例研究项目合同20040510-2》；2第二部分:总体设计2.1需求规定需求规定的详细内容，请参考独立的文档《北大青鸟网上商城项目需求说明》.2.2运行环境2.2.1、硬件设备要求：客户程序硬件要求：具有PentiumIII处理器且满足以下要求的计算机：最低64MB内存最小2.1GB硬盘鼠标键盘服务器硬件需求：具有PentiumIII处理器且满足以下要求的计算机：最低512MB内存最小8GB硬盘鼠标键盘2.2.2、支持程序客户程序软件：Windows98/NT/2000或更高版本数据库服务器软件：WindowsNT/2000Server或更高版本Oracle9i/SQLServer2000/MySql/Access32.3基本设计概念和处理流程本系统的实现采用典型的三层模式、B/S结构来实现，不同的客户端程序共同访问中心数据库，系统结构如图1：图1：系统结构设计说明：1、每一个计算机需要安装浏览器；2、每个客户程序通过中间件访问中央的数据库服务器；3、数据库服务器使用Oracle9i或SQLServer2000来实现；4、多用户并发访问和处理、数据加锁、事务协调，由Oracle9i/SQLServer数据库和数据库服务器来完成；2.4结构应用程序的内部结构采用分层编码来实现，并且为保证各子系统的独立性，结合了JavaBean组件技术。系统规划的结果采用图2来表示。4WebLogicInternetOracle9i服务器/SQLServer2000Internet图2：系统逻辑结构（分层编码）功能和模块的划分：5WebLogicJavaBean“网上商城”在线销售网登录/注册系统管理商品查询商品查询购物车购物车Oracle9i/SQLServer2000——————————————后台管理留言板/在线论坛会员管理商品管理————————————————————————————————————“网上商城”电子商务系统订单管理收藏夹图3：系统模块划分模块划分说明：1、登录和安全被独立地设计为一个JavaBean控件；2、数据访问模块设计为一个独立的JavaBean组件，以方便其他应用程序开发重用；用例图：6说明:该用例图详细用户和系统之间的交互细节,体现本系统的业务逻辑.在整个开发过程中将依照以上业务逻辑确定解决问题方案.时序图1:7管理员浏览器请求处理程序数据库引擎后台数据库1IE、打开2、显示页面3、登录4\传递要验证的信息5、请求数据库列表6、获取信息7、提供用户列表8、发送状态验证信息9、显示管理员页面10、进入管理页面11、管理用户还是管理定单14、提交信息13、保存数据12、修改数据15、返回信息17、返回修改后页面16、返回提示说明:以上是管理员与系统交互的时序图.体现了管理员与系统交互的细节和管理员的权限.时序图2:8说明:以上是普通用户和系统交互的时序图,...
