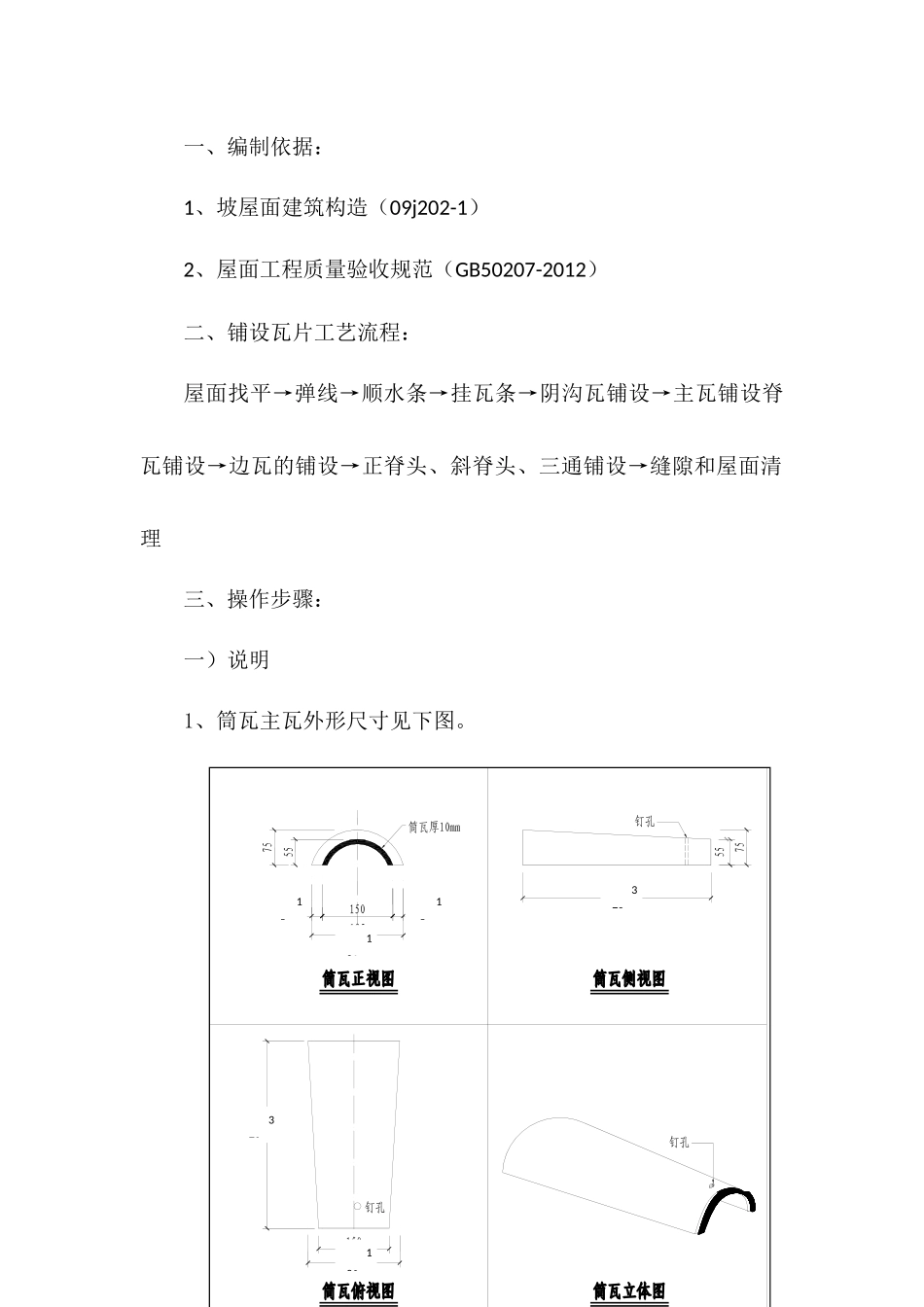

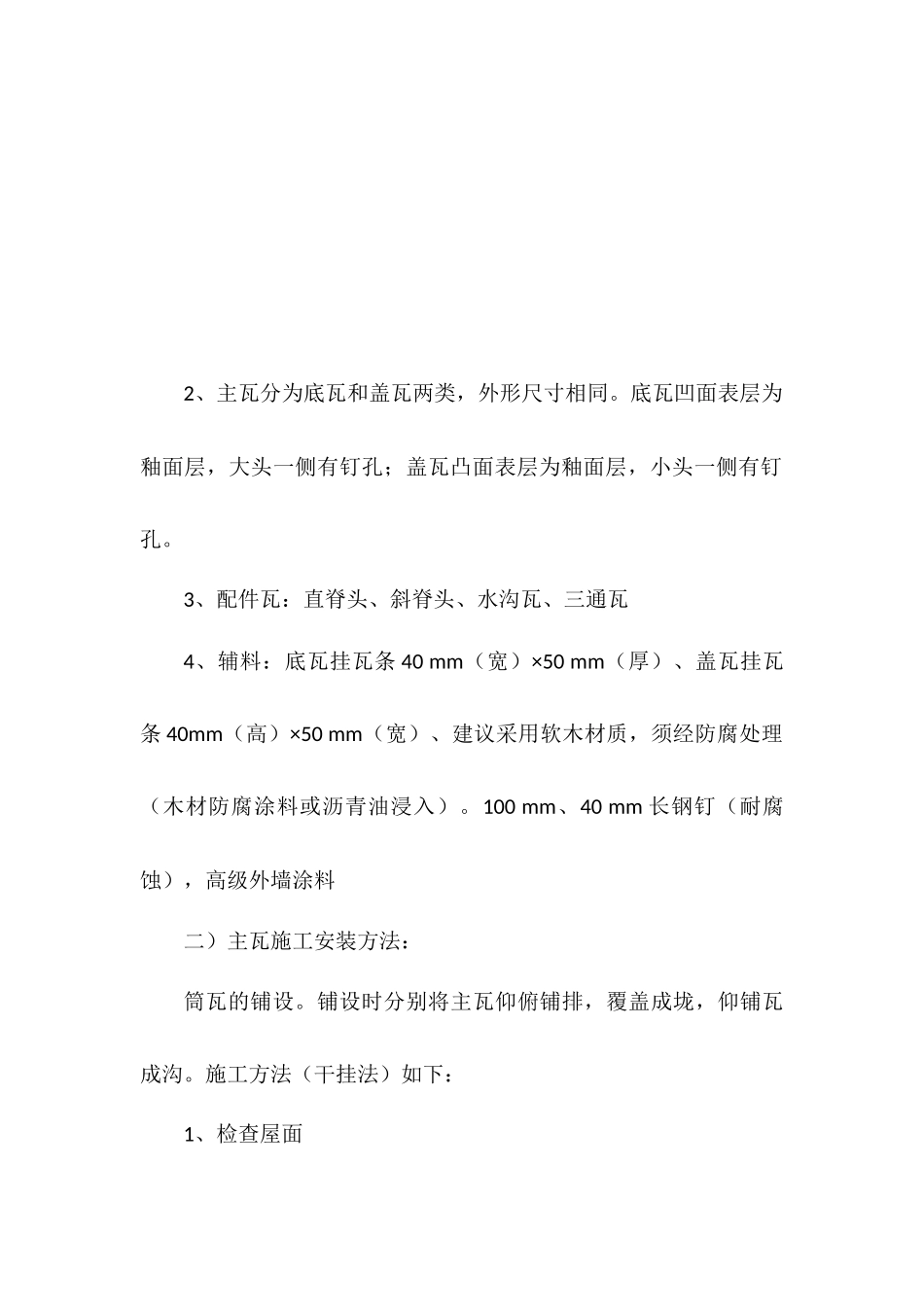

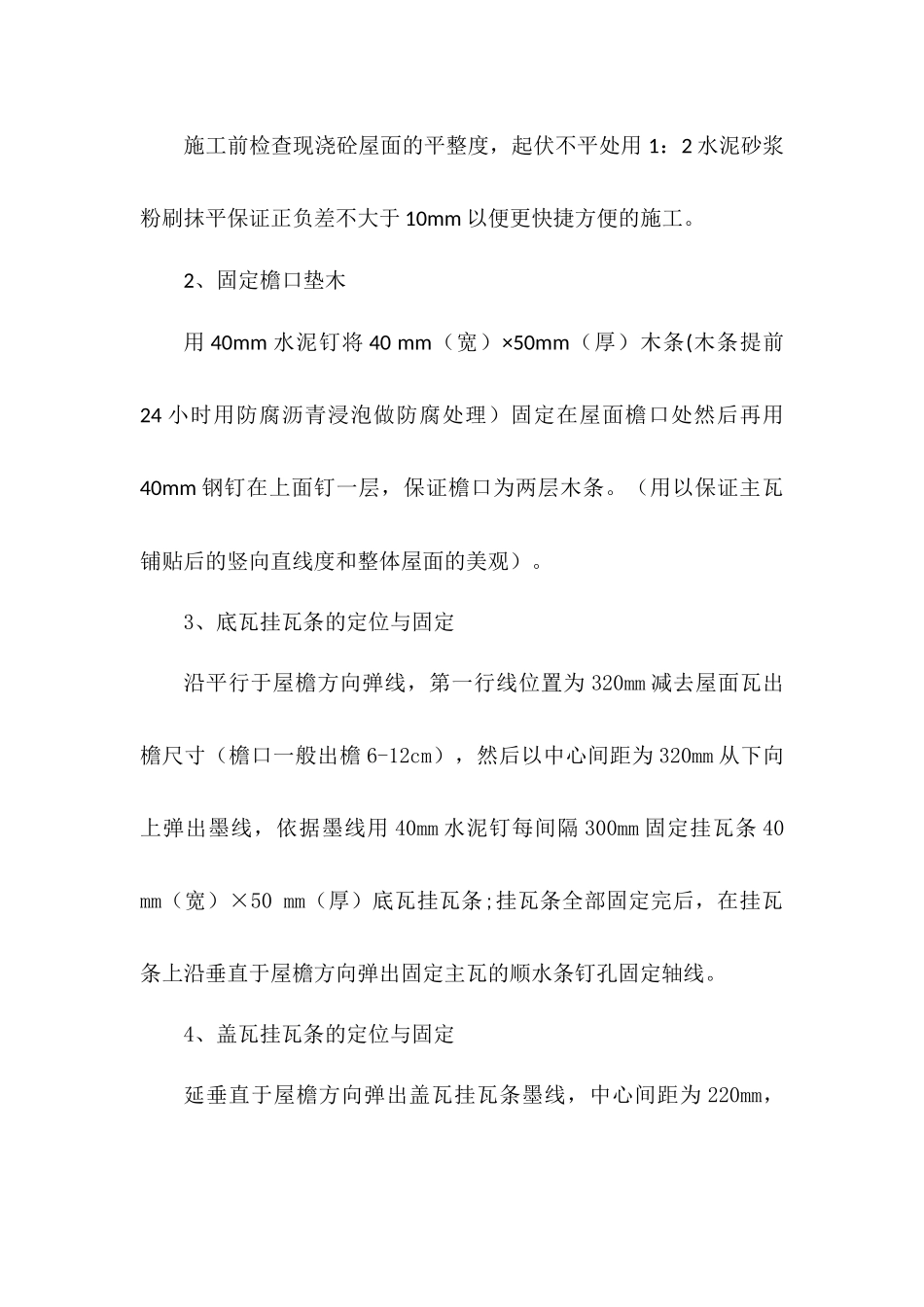

一、编制依据：1、坡屋面建筑构造（09j202-1）2、屋面工程质量验收规范（GB50207-2012）二、铺设瓦片工艺流程：屋面找平→弹线→顺水条→挂瓦条→阴沟瓦铺设→主瓦铺设脊瓦铺设→边瓦的铺设→正脊头、斜脊头、三通铺设→缝隙和屋面清理三、操作步骤：一）说明1、筒瓦主瓦外形尺寸见下图。1.51.511801803703702、主瓦分为底瓦和盖瓦两类，外形尺寸相同。底瓦凹面表层为釉面层，大头一侧有钉孔；盖瓦凸面表层为釉面层，小头一侧有钉孔。3、配件瓦：直脊头、斜脊头、水沟瓦、三通瓦4、辅料：底瓦挂瓦条40mm（宽）×50mm（厚）、盖瓦挂瓦条40mm（高）×50mm（宽）、建议采用软木材质，须经防腐处理（木材防腐涂料或沥青油浸入）。100mm、40mm长钢钉（耐腐蚀），高级外墙涂料二）主瓦施工安装方法：筒瓦的铺设。铺设时分别将主瓦仰俯铺排，覆盖成垅，仰铺瓦成沟。施工方法（干挂法）如下：1、检查屋面施工前检查现浇砼屋面的平整度，起伏不平处用1：2水泥砂浆粉刷抹平保证正负差不大于10mm以便更快捷方便的施工。2、固定檐口垫木用40mm水泥钉将40mm（宽）×50mm（厚）木条(木条提前24小时用防腐沥青浸泡做防腐处理）固定在屋面檐口处然后再用40mm钢钉在上面钉一层，保证檐口为两层木条。（用以保证主瓦铺贴后的竖向直线度和整体屋面的美观）。3、底瓦挂瓦条的定位与固定沿平行于屋檐方向弹线，第一行线位置为320mm减去屋面瓦出檐尺寸（檐口一般出檐6-12cm），然后以中心间距为320mm从下向上弹出墨线，依据墨线用40mm水泥钉每间隔300mm固定挂瓦条40mm（宽）×50mm（厚）底瓦挂瓦条;挂瓦条全部固定完后，在挂瓦条上沿垂直于屋檐方向弹出固定主瓦的顺水条钉孔固定轴线。4、盖瓦挂瓦条的定位与固定延垂直于屋檐方向弹出盖瓦挂瓦条墨线，中心间距为220mm，依据墨线100mm钢钉固定盖瓦挂瓦条90mm×30mm，盖瓦挂瓦条长度根据屋面坡长而定，如图二所示。5、水沟瓦：用1：2的水泥砂浆固定水沟瓦在位置线上。6、铺挂底瓦从檐口处开始铺挂第一排底瓦（用40mm钢钉固定在挂瓦条上），第一排底瓦挑出屋檐6～12mm，第二排底瓦与第一排底搭接瓦长的50mm，由下往上依次铺底瓦至屋脊，用40mm长的钢钉固定在挂瓦条上。檐口无成品排水天瓦需出屋檐8cm以上；檐口有成品排水天沟时，瓦需出屋檐6-8cm，根据各楼的设计可能会有变化。铺瓦时需每排瓦下沿带线铺设达到平整顺直的要求，横向和竖向每铺5片瓦的距离，要进行一次误差的调整。屋面瓦铺设到水沟或者斜脊部位时测量好到水沟或者斜脊中线尺寸，多于的部分切割掉，切割处理的屋面瓦必须要用水泥砂浆做实。7.铺挂盖瓦第一排盖瓦同第一排底瓦并齐，第二排盖瓦与第一排盖搭接瓦长的50mm，由下往上依次铺盖瓦至屋脊。用40mm长的钢钉固定在盖瓦挂瓦条上。屋面瓦铺设到水沟或者斜脊部位时测量好到水沟或者斜脊中线尺寸，多余的部分最后整体挂线切割掉，切割处理的屋面瓦必须要用水泥砂浆做实。五、局部屋面节点做法一）排水沟的铺设水沟瓦应该是在主瓦之前铺设。阴沟瓦铺法：1、弹出阴沟中线，距中线约60mm处左右两侧弹出两条平行的铺设2、阴沟瓦有效宽度约为260mm，其中明沟宽度为120mm，其余为水泥砂浆坐底（坐浆5cm左右）。3、铺设时需尽量压低沟瓦中心，并以每片沟瓦两侧坐浆为主，为以后主瓦铺设创造方便。4、在第一片和最后一片阴沟瓦中心线左右两侧60mm处连线作为主瓦的切割线。5、用1：3水泥砂浆做实切割部分（两边各400mm），以防雨天渗水。二）脊瓦、三通瓦的铺设1、平屋脊端头采用正脊头，贯通山墙的正屋脊由脊头封头开始，盖瓦按规定的搭接长度搭接安装，并铺至末端的脊瓦封头瓦。所有脊瓦应安装成一条直线，采用1：2.5或1：3水泥砂浆满浆固定，内部可掺入碎瓦片。脊瓦两侧沿浆勾缝压光，干后表面涂刷同颜色防水涂料。①首先固定好正脊头。②然后放线铺设脊瓦，脊瓦应逆风向铺设。③最后再调整正脊头，使正脊头和脊瓦对齐2、斜屋脊下端头，采用斜脊头，斜脊的脊瓦铺设应从斜屋脊底端开始，采用1：2.5水泥砂浆将封头固定，再用同样的方法将盖瓦按规定的搭接长度，自下而上安装至斜屋脊顶。盖瓦内的水泥砂浆中可掺入碎瓦片，以防砂浆收缩后产生干裂现象。...
