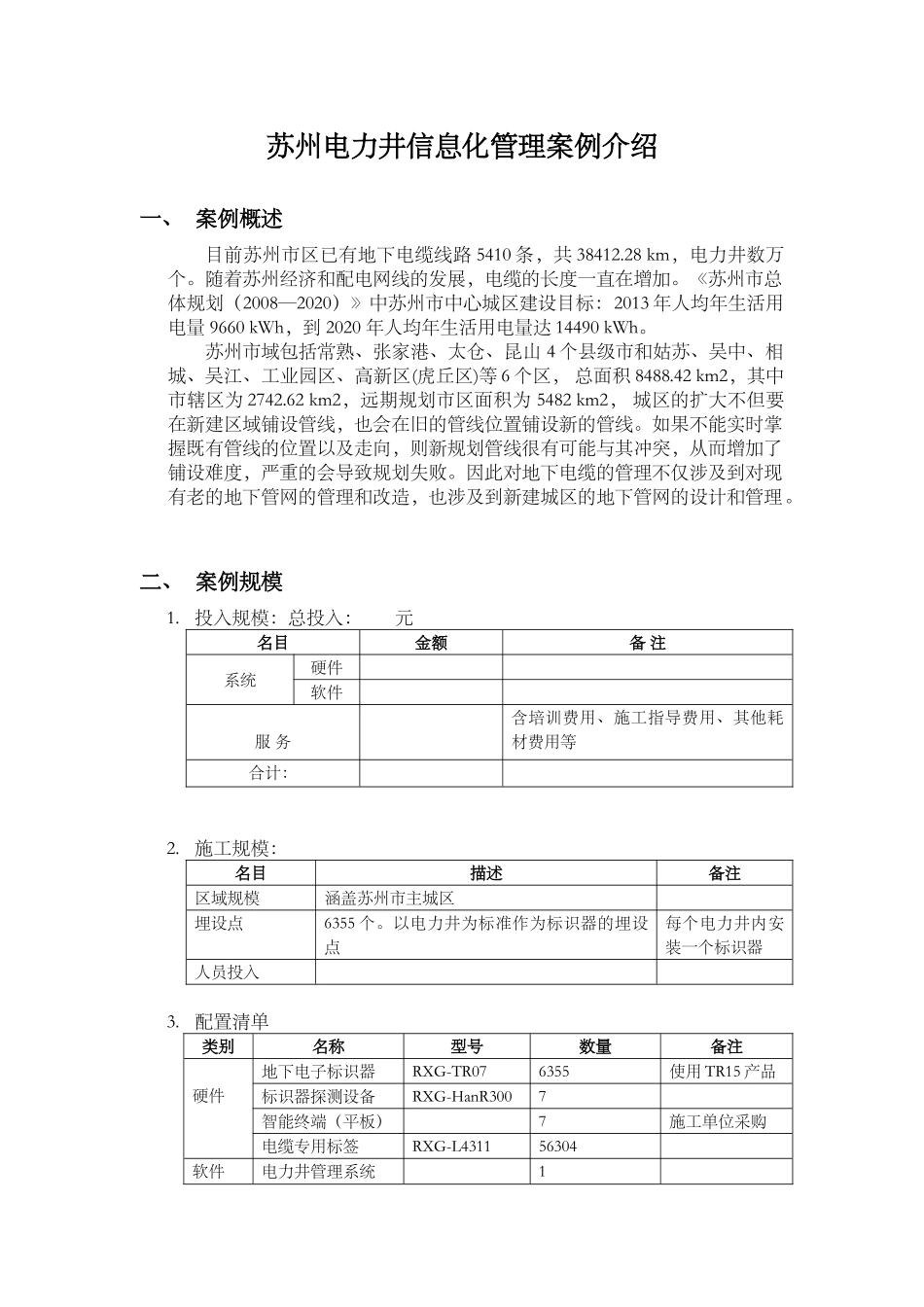

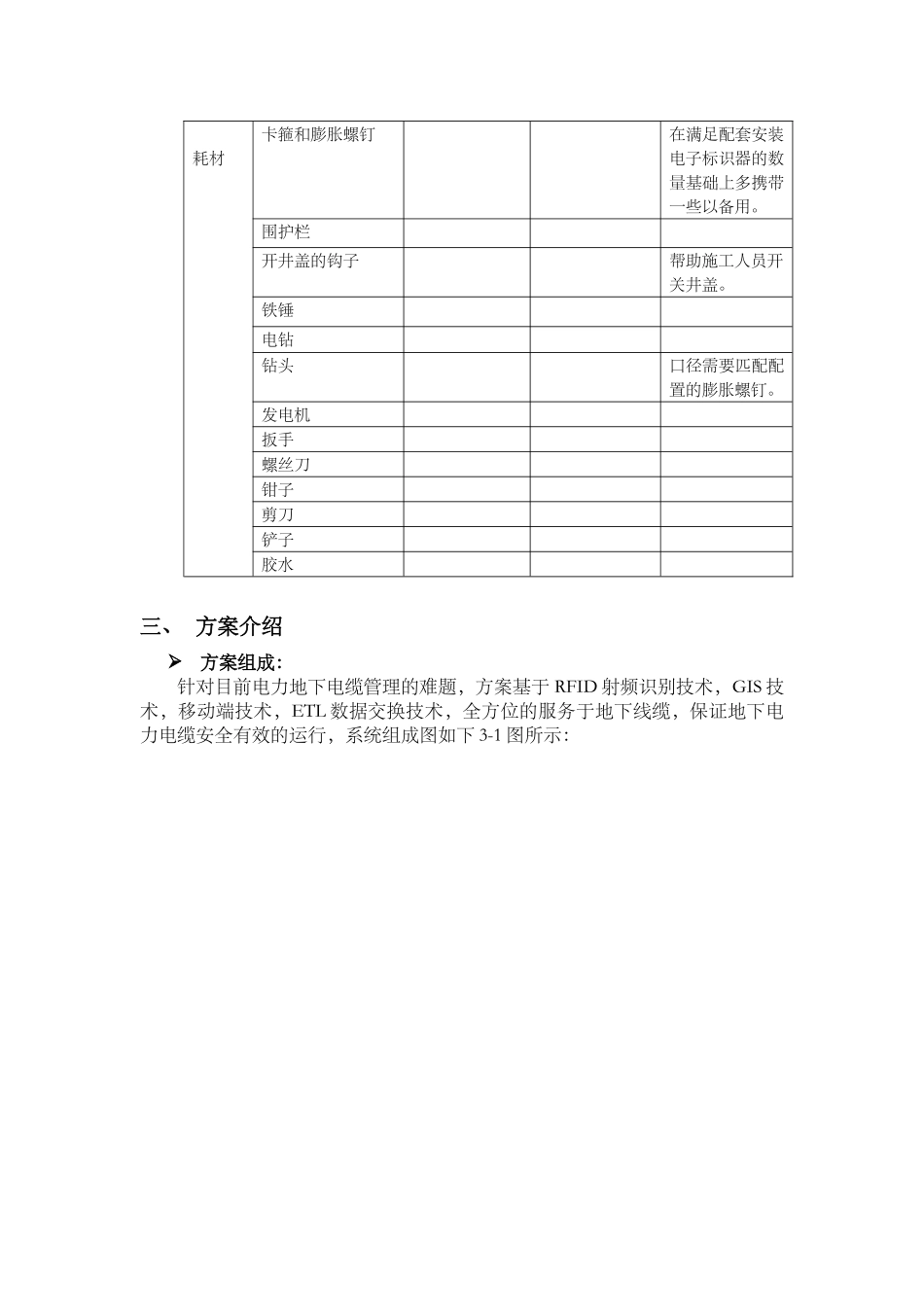

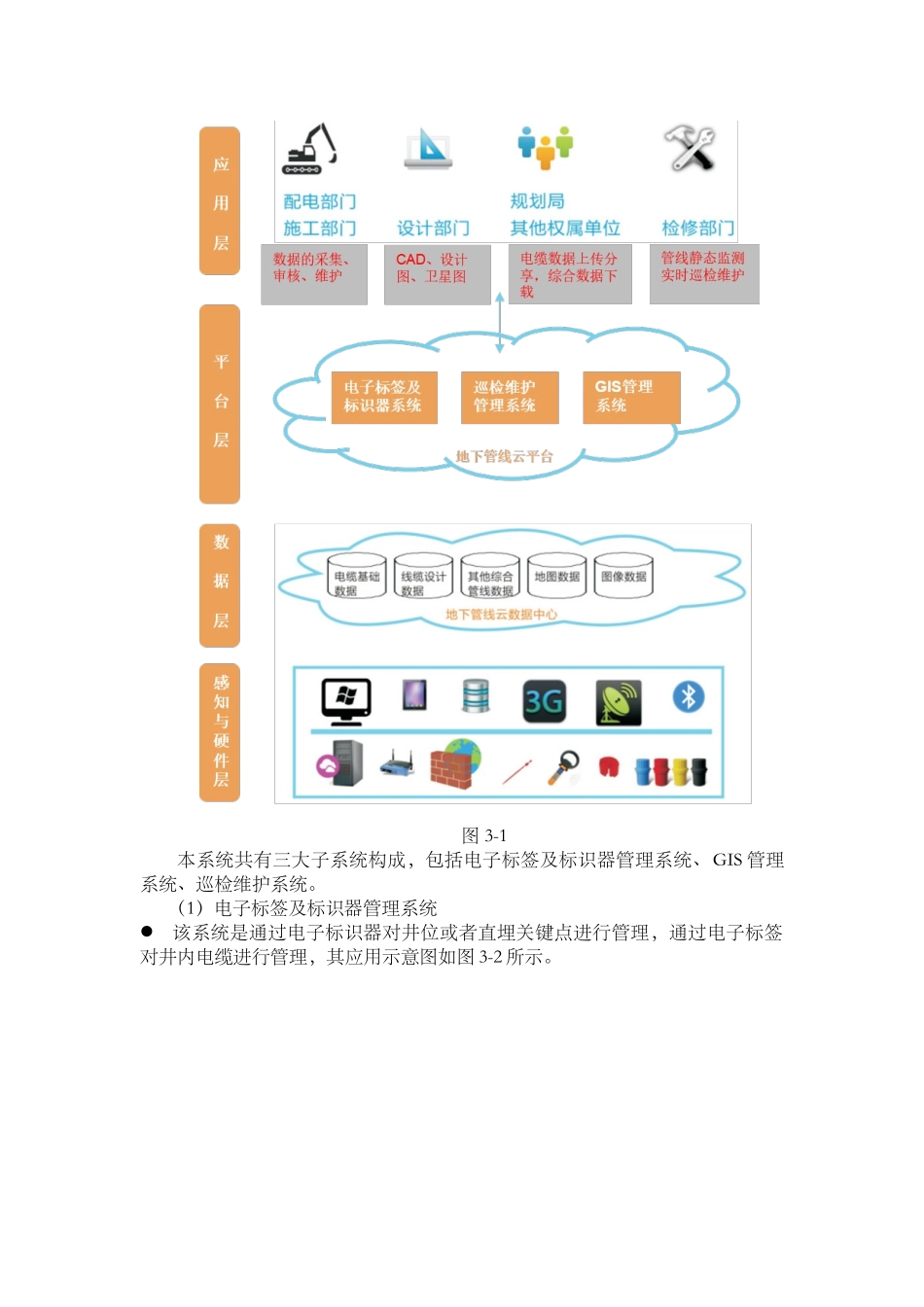

苏州电力井信息化管理案例介绍一、案例概述目前苏州市区已有地下电缆线路5410条，共38412.28km，电力井数万个。随着苏州经济和配电网线的发展，电缆的长度一直在增加。《苏州市总体规划（2008—2020）》中苏州市中心城区建设目标：2013年人均年生活用电量9660kWh，到2020年人均年生活用电量达14490kWh。苏州市域包括常熟、张家港、太仓、昆山4个县级市和姑苏、吴中、相城、吴江、工业园区、高新区(虎丘区)等6个区，总面积8488.42km2，其中市辖区为2742.62km2，远期规划市区面积为5482km2，城区的扩大不但要在新建区域铺设管线，也会在旧的管线位置铺设新的管线。如果不能实时掌握既有管线的位置以及走向，则新规划管线很有可能与其冲突，从而增加了铺设难度，严重的会导致规划失败。因此对地下电缆的管理不仅涉及到对现有老的地下管网的管理和改造，也涉及到新建城区的地下管网的设计和管理。二、案例规模1.投入规模：总投入：元名目金额备注系统硬件软件服务含培训费用、施工指导费用、其他耗材费用等合计：2.施工规模：名目描述备注区域规模涵盖苏州市主城区埋设点6355个。以电力井为标准作为标识器的埋设点每个电力井内安装一个标识器人员投入3.配置清单类别名称型号数量备注硬件地下电子标识器RXG-TR076355使用TR15产品标识器探测设备RXG-HanR3007智能终端（平板）7施工单位采购电缆专用标签RXG-L431156304软件电力井管理系统1耗材卡箍和膨胀螺钉在满足配套安装电子标识器的数量基础上多携带一些以备用。围护栏开井盖的钩子帮助施工人员开关井盖。铁锤电钻钻头口径需要匹配配置的膨胀螺钉。发电机扳手螺丝刀钳子剪刀铲子胶水三、方案介绍方案组成：针对目前电力地下电缆管理的难题，方案基于RFID射频识别技术，GIS技术，移动端技术，ETL数据交换技术，全方位的服务于地下线缆，保证地下电力电缆安全有效的运行，系统组成图如下3-1图所示：图3-1本系统共有三大子系统构成，包括电子标签及标识器管理系统、GIS管理系统、巡检维护系统。（1）电子标签及标识器管理系统该系统是通过电子标识器对井位或者直埋关键点进行管理，通过电子标签对井内电缆进行管理，其应用示意图如图3-2所示。图3-2系统概述：通过在电缆沟内孔位处，以及电缆中间头处安装电子标签，同时以电子标签的唯一ID与电缆相关属性建立一一对应的关系，通过专用读取设备，可以快速对线缆进行识别区分，如图3-3所示。图3-3通过电子标识器安装在电缆井内、盖板下或者安装在直埋线缆的关键位置，以电子标识器的唯一ID与井内属性信息建立一一对应的关系，通过标识器探测仪读取到标识器ID，再通过蓝牙传输给移动终端，移动终端通过无线网络与后台服务器进行连接，不论是通过移动端的修改反应给后台或者是通过后台的整理反应给前台，都保证了数据的一致性，及时性，稳定性，长久性，如3-4所示。图3-4主要产品外观：产品参数：读取距离：140cm工作频率：125KHz产品特点：无源标签，维护方便；标签防水防尘，坚固耐用，寿命长达40年以上；产品参数：读取距离：1-2cm工作频率：13.56MHz数据传输率300ms/次产品特点：无源标签，维护方便；标签防水防尘，坚固耐用，寿命长达15年；系统亮点：快速辨识，不用担心外部环境的变化；关联信息，一目了然；实时读取，切改线，维抢修，信息实时入库；对井位及直埋关键点进行唯一永久身份标识，科学化管理；无需开挖，即可快速了解地下信息；电子标识器，电子标签相互关联，井位关联电缆，不下井即可了解到孔位、电缆信息；（2）GIS管理系统通过电子标识器对井位或者直埋关键点进行管理。其应用截图：系统概述：通过电子标签所关联的电子标识器，按照其分布顺序进行连接，即可显示出整条线路的路由，同时配上街道图，卫星图，CAD图，可以有效的对线路路径进行合理的改造规划，若是沟内敷设，可以根据孔位的空置信息进行排布，使得线路的新建或者切改更加合理，便于科学管理。系统亮点：直观生动地展示线路的走向、连接、跨越、线路间的相对位置；手持移动端导航的参照物选择更加多样化；地下信息的准确反映，避免了不合理的路径敷设出...
