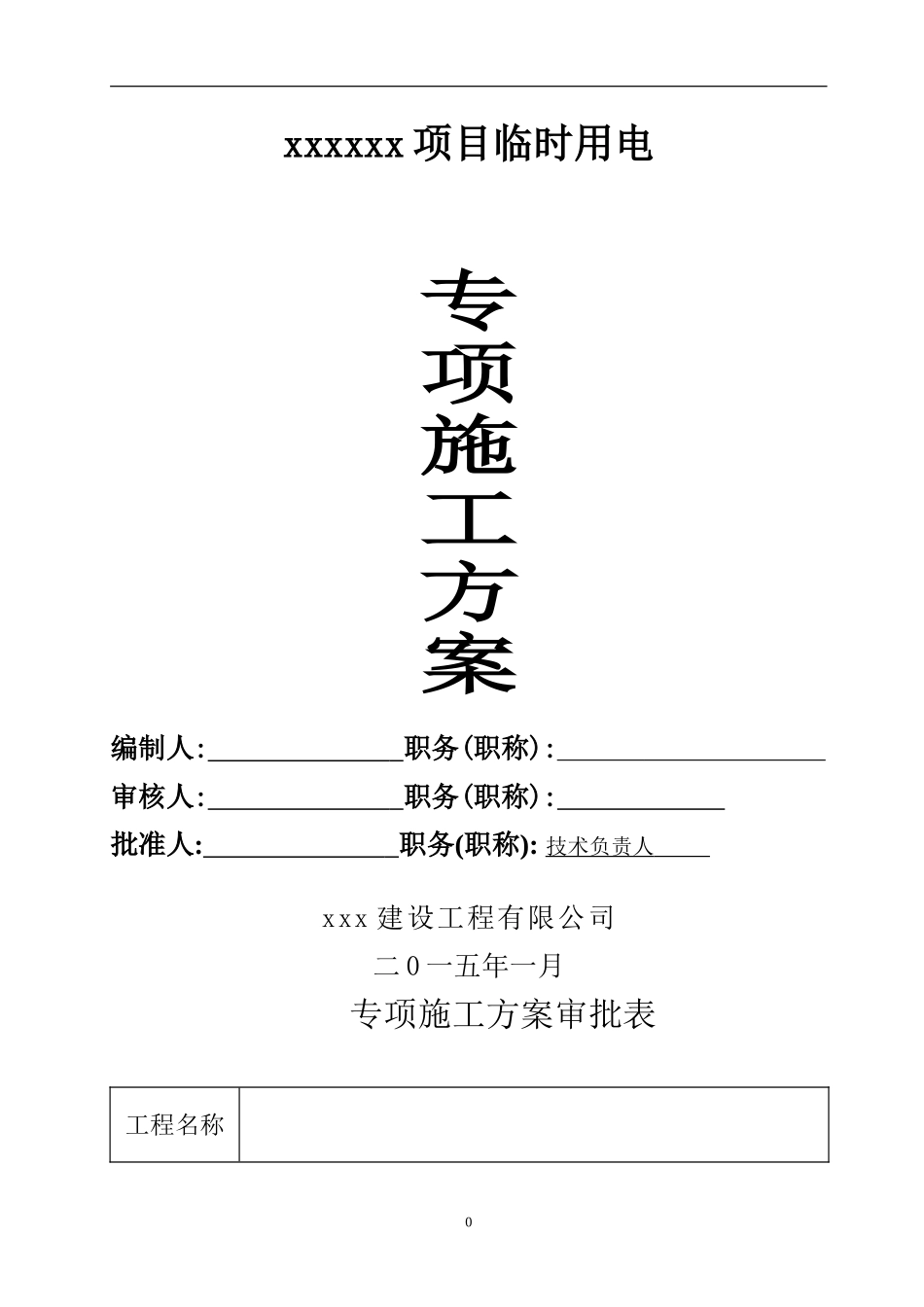

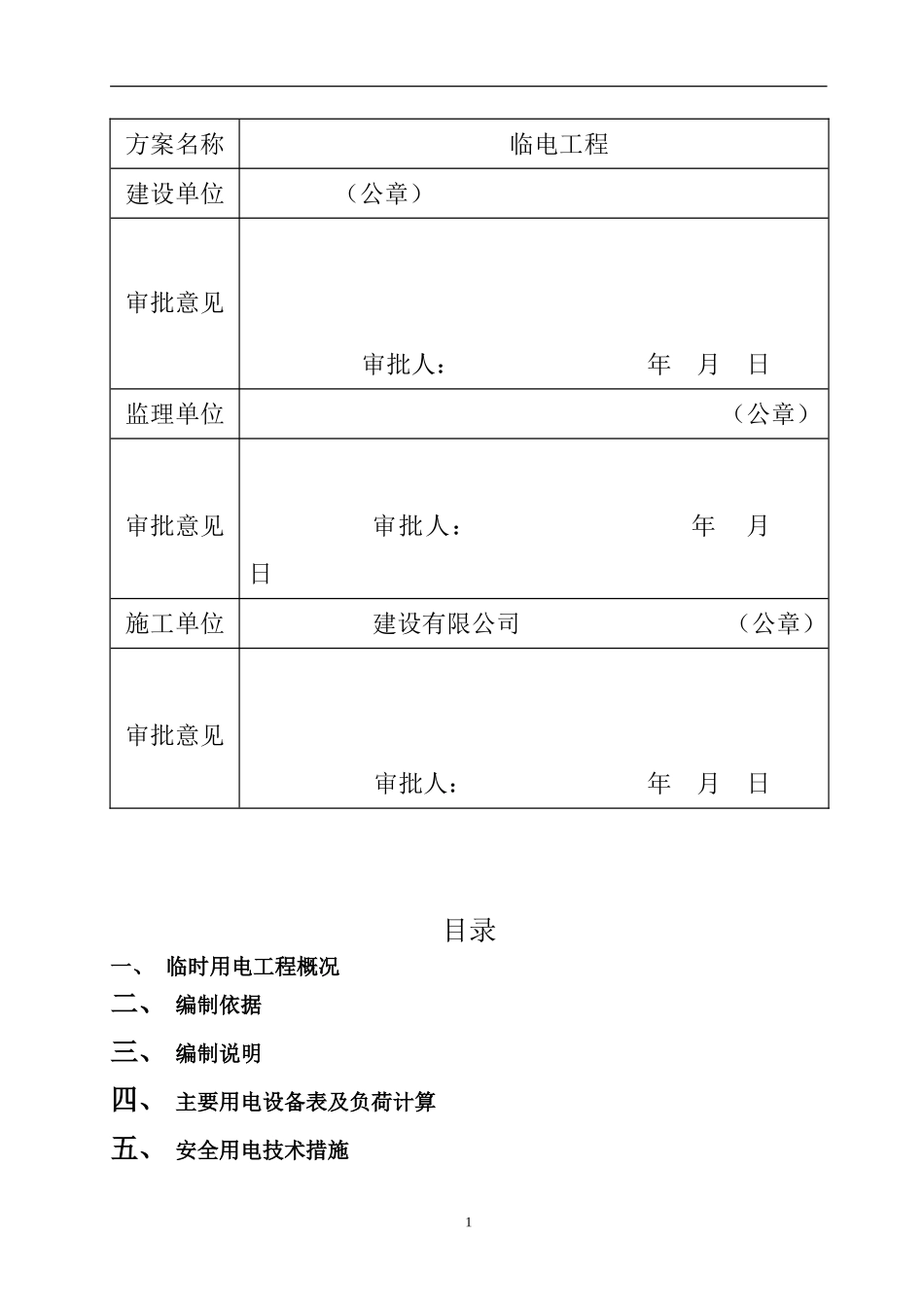

xxxxxx项目临时用电专项施工方案编制人:职务(职称):审核人:职务(职称):批准人:职务(职称):技术负责人xxx建设工程有限公司二0一五年一月专项施工方案审批表工程名称0方案名称临电工程建设单位（公章）审批意见审批人：年月日监理单位（公章）审批意见审批人：年月日施工单位建设有限公司（公章）审批意见审批人：年月日目录一、临时用电工程概况二、编制依据三、编制说明四、主要用电设备表及负荷计算五、安全用电技术措施1六、施工现场预防发生电气火灾的措施七、临时用电管理制度八、临时用电施工技术交底九、临电施工过程中检查与施工用电安全技术档案十、应急救援预案十一、附：系统图和临时用电平面分布图一、临时用电工程概况：本项目为教师公寓和学生公寓楼工程，位于。xxxxxxxxxxxx项目由7#、8#、9#楼三栋大楼构成：其中7#、8#楼为学生公寓，9#楼为教师公寓楼，三栋公寓均为地上六层，建筑总高度为23.957米，总建筑面积为34453.29m2。由总配电室引出线路电源供施工现场用电。二、编制依据（1）施工用电设备表（2）《施工现场临时用电安全技术规范》JGJ46-2005（3）《建筑安全检查标准》JGJ59-2011（4）《建设工程施工现场供电安全规范》GB50194-2014（5）新都区新都一中（迁建）项目施工组织设计（6）成都市建设工程安全文明施工手册（7）《建筑施工手册》三、编制说明：1、施工现场用电采用三相五线制，TN—S系统。配电室内三相四线制转换成三相五线制TN—S系统时，保护零线应由第一级漏电开关电源侧的工作零线处引出，引出后工作零线与保护零线分别设置接线铜排。施工现场工作零线用淡蓝色线，保护零线用黄绿双色塑料绝缘铜芯导线，不准使用金属裸露线。2、总配电房配电屏内装设有功、无功电度表，并分路装设电流、电压表。2电流表与计费电度表采用两组电流互感器。一级配电屏装设电流、电压表和装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。配电室地面为砼面。一级配电室的门向外开，并配锁，门上有明显的警告标志，门口处设置干粉灭火器和沙箱。配电室引出电缆处的孔洞需用防火胶泥封堵。3、总变压配电房引至施工现场一级配电室的电缆线路沿东围墙下采用YJLV铝芯电缆直接埋地敷设,埋深≥0.7米,在电线保护管铺设普通土夯填，然后在上面覆盖红砖做保护层。二级配电室后电缆在不受机械损伤处采用穿UPVC保护管沿建筑区域内临设围墙边沿敷设且距建筑物边沿大于2米，过道路处穿镀锌钢管埋地保护（埋深0.7米）。4、施工现场设置二三级配电箱底距地1.3米，所有配电箱均为铁制(橙黄色)，防雨、防尘，并有门上锁。为便于管理和使用，所有配电箱均应分类编号，做好记录。二级配电箱设在用电设备或负荷相对集中地区并用型钢栏杆打围，所有配电箱均在箱体的下底面进、出线，进出线加护套分路成束，并用PVC管做防水弯。7、施工时首先布置二级配电箱DXxx及相应的设备专用开关箱。施工至±00时，再布置楼层配电箱，楼层分配电箱随主体进度布置。8、塔吊安装防雷装置，防雷引下线利用设备的金属结构体连接下部与—40×4镀锌扁钢接地体与建筑物基础接地体焊接串通。施工现场内所有防雷装置的冲击接地电阻、保护零线作重复接地值不大于4Ω。9、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．1S。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。四、主要用电设备表及负荷计算：1、施工机具设备及用总电负荷计算施工现场机具设备一览表序号名称单位数量额定功率功率合计kwkw1弯曲机GW台1×25.52×5.5KW2断料机CQ台1×242×4KW3钢筋调直机KDZ-500台122KW4钢筋滚扎直螺纹成型机台144KW5电焊机台225（2×25KW）6闪光对焊机G1-100台1100（1×100KW）7竖焊机MH-36台245（2×45KW）850塔机QZT63台245.591KW9圆盘锯台232×3KW310手提圆盘锯台20.751.5KW11砼平板振动电机台22.52×2.5KW12插入式振捣器台21.12×...
