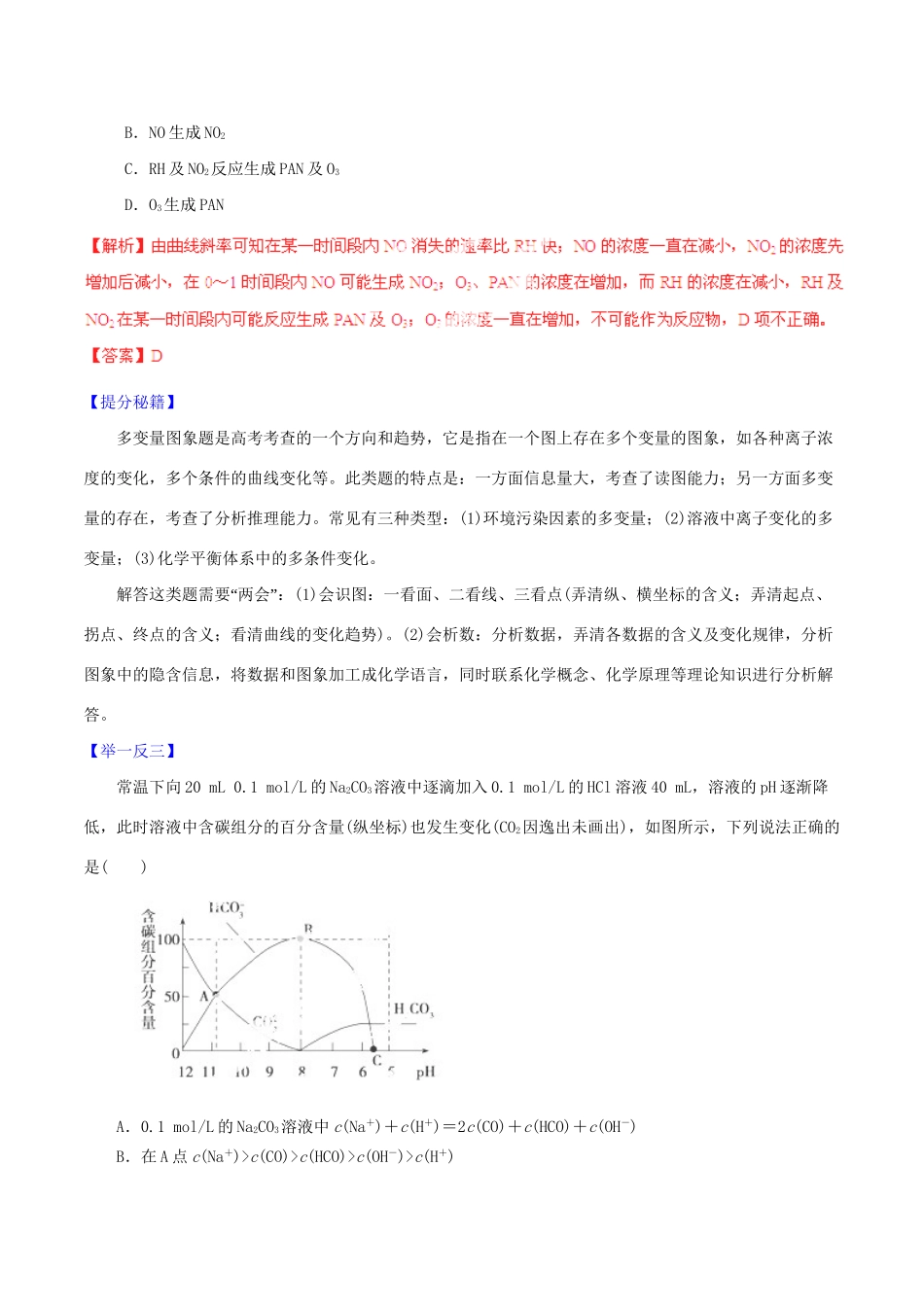

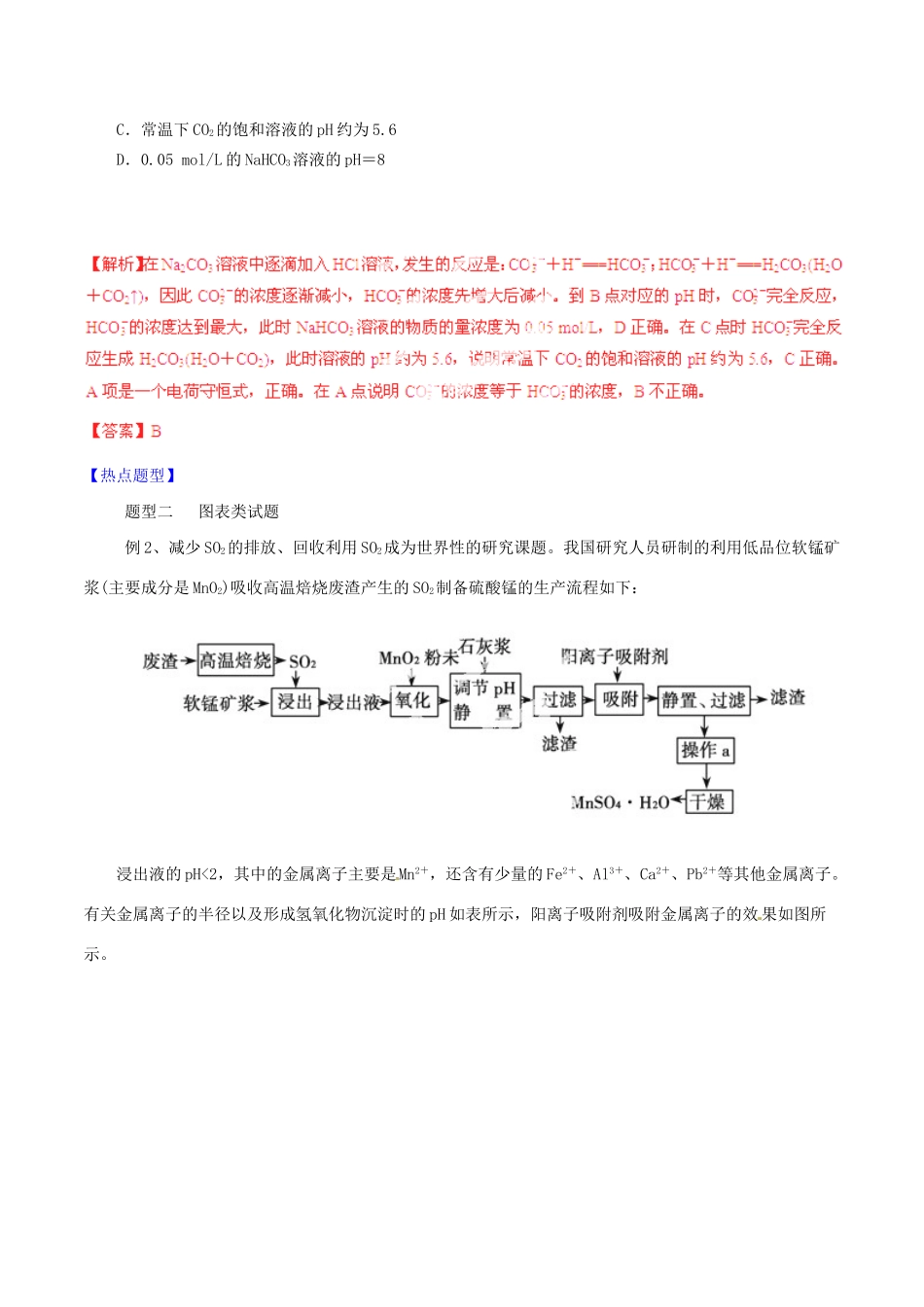

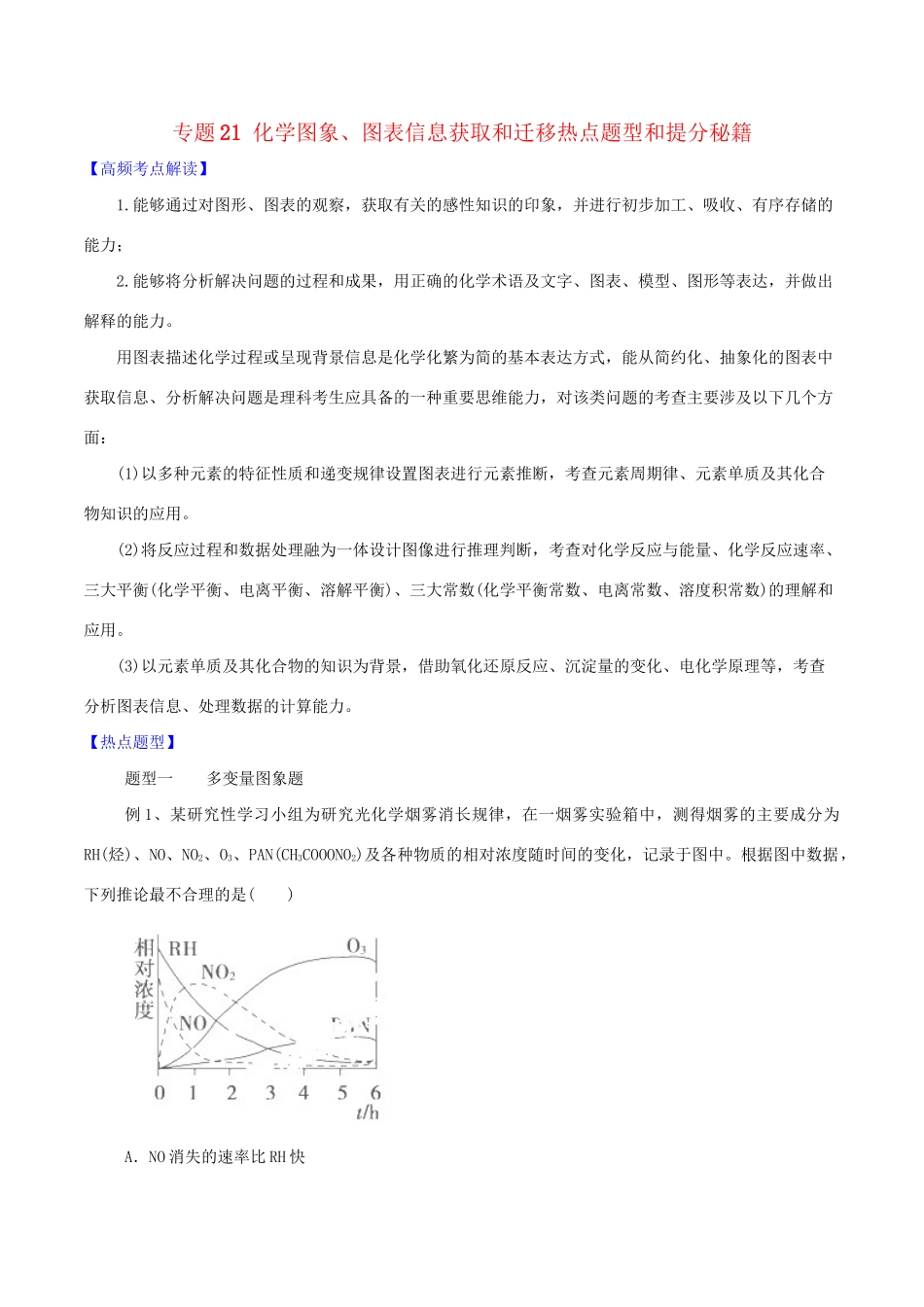

专题21化学图象、图表信息获取和迁移热点题型和提分秘籍【高频考点解读】1.能够通过对图形、图表的观察，获取有关的感性知识的印象，并进行初步加工、吸收、有序存储的能力；2.能够将分析解决问题的过程和成果，用正确的化学术语及文字、图表、模型、图形等表达，并做出解释的能力。用图表描述化学过程或呈现背景信息是化学化繁为简的基本表达方式，能从简约化、抽象化的图表中获取信息、分析解决问题是理科考生应具备的一种重要思维能力，对该类问题的考查主要涉及以下几个方面：(1)以多种元素的特征性质和递变规律设置图表进行元素推断，考查元素周期律、元素单质及其化合物知识的应用。(2)将反应过程和数据处理融为一体设计图像进行推理判断，考查对化学反应与能量、化学反应速率、三大平衡(化学平衡、电离平衡、溶解平衡)、三大常数(化学平衡常数、电离常数、溶度积常数)的理解和应用。(3)以元素单质及其化合物的知识为背景，借助氧化还原反应、沉淀量的变化、电化学原理等，考查分析图表信息、处理数据的计算能力。【热点题型】题型一多变量图象题例1、某研究性学习小组为研究光化学烟雾消长规律，在一烟雾实验箱中，测得烟雾的主要成分为RH(烃)、NO、NO2、O3、PAN(CH3COOONO2)及各种物质的相对浓度随时间的变化，记录于图中。根据图中数据，下列推论最不合理的是()A．NO消失的速率比RH快B．NO生成NO2C．RH及NO2反应生成PAN及O3D．O3生成PAN【提分秘籍】多变量图象题是高考考查的一个方向和趋势，它是指在一个图上存在多个变量的图象，如各种离子浓度的变化，多个条件的曲线变化等。此类题的特点是：一方面信息量大，考查了读图能力；另一方面多变量的存在，考查了分析推理能力。常见有三种类型：(1)环境污染因素的多变量；(2)溶液中离子变化的多变量；(3)化学平衡体系中的多条件变化。“”解答这类题需要两会：(1)会识图：一看面、二看线、三看点(弄清纵、横坐标的含义；弄清起点、拐点、终点的含义；看清曲线的变化趋势)。(2)会析数：分析数据，弄清各数据的含义及变化规律，分析图象中的隐含信息，将数据和图象加工成化学语言，同时联系化学概念、化学原理等理论知识进行分析解答。【举一反三】常温下向20mL0.1mol/L的Na2CO3溶液中逐滴加入0.1mol/L的HCl溶液40mL，溶液的pH逐渐降低，此时溶液中含碳组分的百分含量(纵坐标)也发生变化(CO2因逸出未画出)，如图所示，下列说法正确的是()A．0.1mol/L的Na2CO3溶液中c(Na＋)＋c(H＋)＝2c(CO)＋c(HCO)＋c(OH－)B．在A点c(Na＋)>c(CO)>c(HCO)>c(OH－)>c(H＋)C．常温下CO2的饱和溶液的pH约为5.6D．0.05mol/L的NaHCO3溶液的pH＝8【热点题型】题型二图表类试题例2、减少SO2的排放、回收利用SO2成为世界性的研究课题。我国研究人员研制的利用低品位软锰矿浆(主要成分是MnO2)吸收高温焙烧废渣产生的SO2制备硫酸锰的生产流程如下：浸出液的pH<2，其中的金属离子主要是Mn2＋，还含有少量的Fe2＋、Al3＋、Ca2＋、Pb2＋等其他金属离子。有关金属离子的半径以及形成氢氧化物沉淀时的pH如表所示，阳离子吸附剂吸附金属离子的效果如图所示。已知PbO2的氧化性大于MnO2的氧化性。请回答下列问题：(1)废渣的主要成分是硫铁矿，1molFeS2高温焙烧转移________mol电子。(2)在氧化后的浸出液中加入石灰浆，用于调节浸出液的pH，pH应调节至________。(3)阳离子吸附剂用于除去杂质金属离子。决定阳离子吸附剂吸附效果的因素是________(填写序号)。a．溶液的pH值b．金属离子的电荷c．金属离子的半径d．吸附时间(4)操作a包括________等过程。【提分秘籍】图表类试题的解法解答表格题则相对要比图象题要求低点，表格题一般涉及到的是反应时的相对量，要认真分析表格中的各种数据，确定哪一组数据是哪一种物质的量，然后根据题中要求，选定确定的一组数据进行相关的计算和分析。1．找出图或表中数据与化学反应的量的关系，并根据反应特点将图象或表格数据与反应方程式一一对应。2．根据反应方程式列出变量与函数的关系式。3．解方程式或函数式，需要考生们注意的是化学图表分析题中的图象往往是一次函数图象。【举一反三】某实验小组以H2O2分解为例，研究浓...
