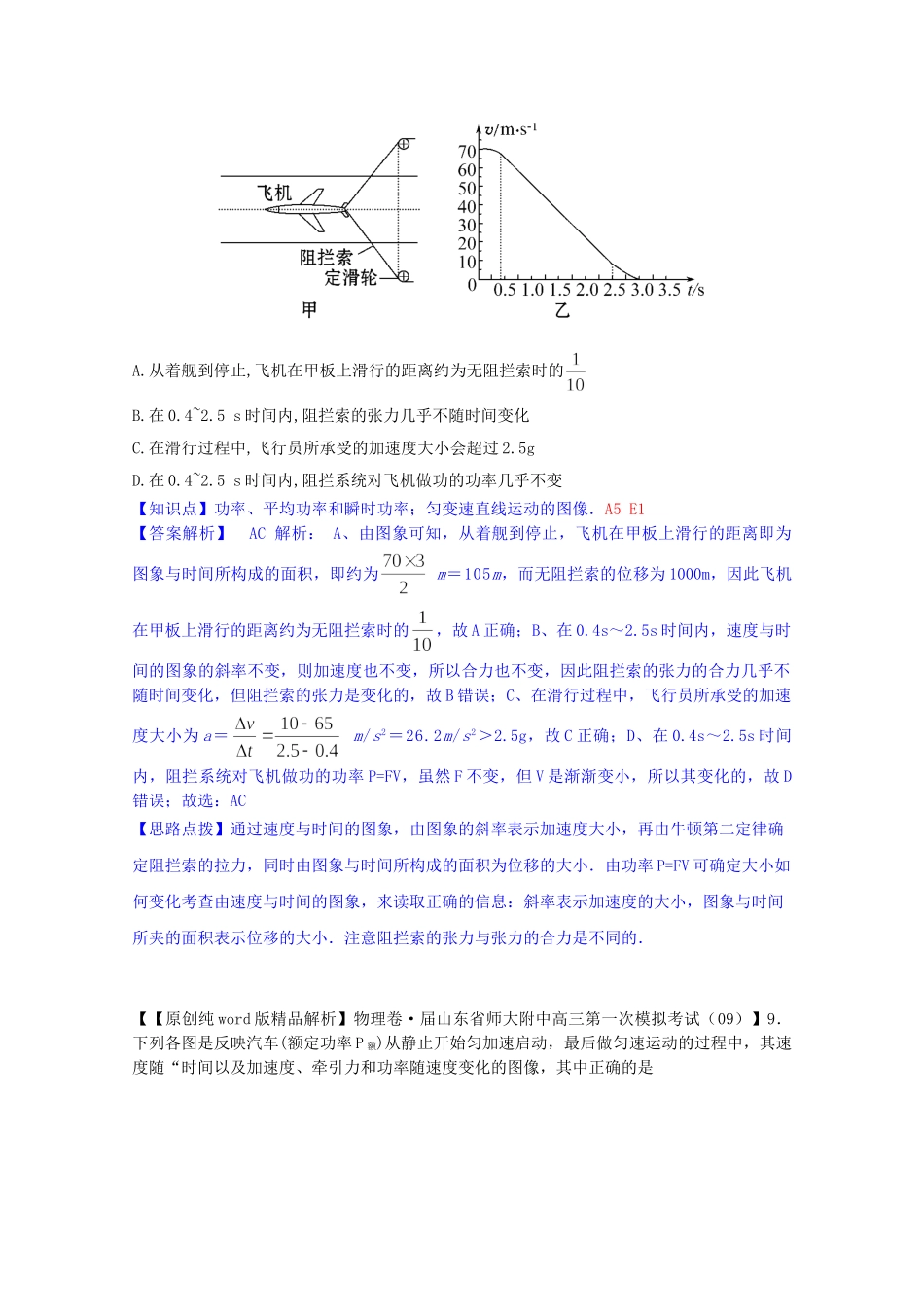

A5运动图象【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】9．下列各图是反映汽车(额定功率P额)从静止开始匀加速启动，最后做匀速运动的过程中，其速度随“时间以及加速度、牵引力和功率随速度变化的图像，其中正确的是【知识点】功率、平均功率和瞬时功率；匀变速直线运动的图像；牛顿第二定律．A5C2E1【答案解析】ACD解析：汽车开始做初速度为零的匀加速直线运动，当达到额定功率时，匀加速结束，然后做加速度逐渐减小的加速运动，直至最后运动运动．开始匀加速时：F-f=ma设匀加速刚结束时速度为v1，有：P额=Fv1最后匀速时：F=f，，有：F额=Fvm由以上各式解得：匀加速的末速度为：v1＝，最后匀速速度为：vm＝．在v-t图象中斜率表示加速度，汽车开始加速度不变，后来逐渐减小，故A正确；汽车运动过程中开始加速度不变，后来加速度逐渐减小，最后加速度为零，故B错误；汽车牵引力开始大小不变，然后逐渐减小，最后牵引力等于阻力，故C正确；开始汽车功率逐渐增加，P=Fv=Fat，故为过原点直线，后来功率恒定，故D正确．故选ACD．【思路点拨】汽车以恒定牵引力启动时，汽车开始做匀加速直线运动，由P=Fv可知汽车功率逐渐增大，当达到额定功率时，随着速度的增大，牵引力将减小，汽车做加速度逐渐减小的加速运动，当牵引力等于阻力时，汽车开始匀速运动，明确了整个汽车启动过程，即可正确解答本题．对于机车启动问题，要根据牛顿第二定律和汽车功率P=Fv进行讨论，弄清过程中速度、加速度、牵引力、功率等变化情况．【【原创纯word版精品解析】物理卷·届湖南省衡阳八中高三上学期第二次月考（09）】11、年11月,“歼15”舰载机在“辽宁号”航空母舰上着舰成功。图甲为利用阻拦系统让舰载机在飞行甲板上快速停止的原理示意图。飞机着舰并成功钩住阻拦索后,飞机的动力系统立即关闭,阻拦系统通过阻拦索对飞机施加一作用力,使飞机在甲板上短距离滑行后停止。某次降落,以飞机着舰为计时零点,飞机在t=0.4s时恰好钩住阻拦索中间位置,其着舰到停止的速度—时间图线如图乙所示。假如无阻拦索,飞机从着舰到停止需要的滑行距离约为1000m。已知航母始终静止,重力加速度的大小为g。则(AC)A.从着舰到停止,飞机在甲板上滑行的距离约为无阻拦索时的B.在0.4~2.5s时间内,阻拦索的张力几乎不随时间变化C.在滑行过程中,飞行员所承受的加速度大小会超过2.5gD.在0.4~2.5s时间内,阻拦系统对飞机做功的功率几乎不变【知识点】功率、平均功率和瞬时功率；匀变速直线运动的图像．A5E1【答案解析】AC解析：A、由图象可知，从着舰到停止，飞机在甲板上滑行的距离即为图象与时间所构成的面积，即约为m＝105m，而无阻拦索的位移为1000m，因此飞机在甲板上滑行的距离约为无阻拦索时的，故A正确；B、在0.4s～2.5s时间内，速度与时间的图象的斜率不变，则加速度也不变，所以合力也不变，因此阻拦索的张力的合力几乎不随时间变化，但阻拦索的张力是变化的，故B错误；C、在滑行过程中，飞行员所承受的加速度大小为a＝m/s2＝26.2m/s2＞2.5g，故C正确；D、在0.4s～2.5s时间内，阻拦系统对飞机做功的功率P=FV，虽然F不变，但V是渐渐变小，所以其变化的，故D错误；故选：AC【思路点拨】通过速度与时间的图象，由图象的斜率表示加速度大小，再由牛顿第二定律确定阻拦索的拉力，同时由图象与时间所构成的面积为位移的大小．由功率P=FV可确定大小如何变化考查由速度与时间的图象，来读取正确的信息：斜率表示加速度的大小，图象与时间所夹的面积表示位移的大小．注意阻拦索的张力与张力的合力是不同的．【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】9．下列各图是反映汽车(额定功率P额)从静止开始匀加速启动，最后做匀速运动的过程中，其速度随“时间以及加速度、牵引力和功率随速度变化的图像，其中正确的是【知识点】功率、平均功率和瞬时功率；匀变速直线运动的图像；牛顿第二定律．A5C2E1【答案解析】ACD解析：汽车开始做初速度为零的匀加速直线运动，当达到额定功率时，匀加速结束，然后做加速度逐渐减小的加速运动，直至最后运动运动．开始匀加速时：F-f=m...
