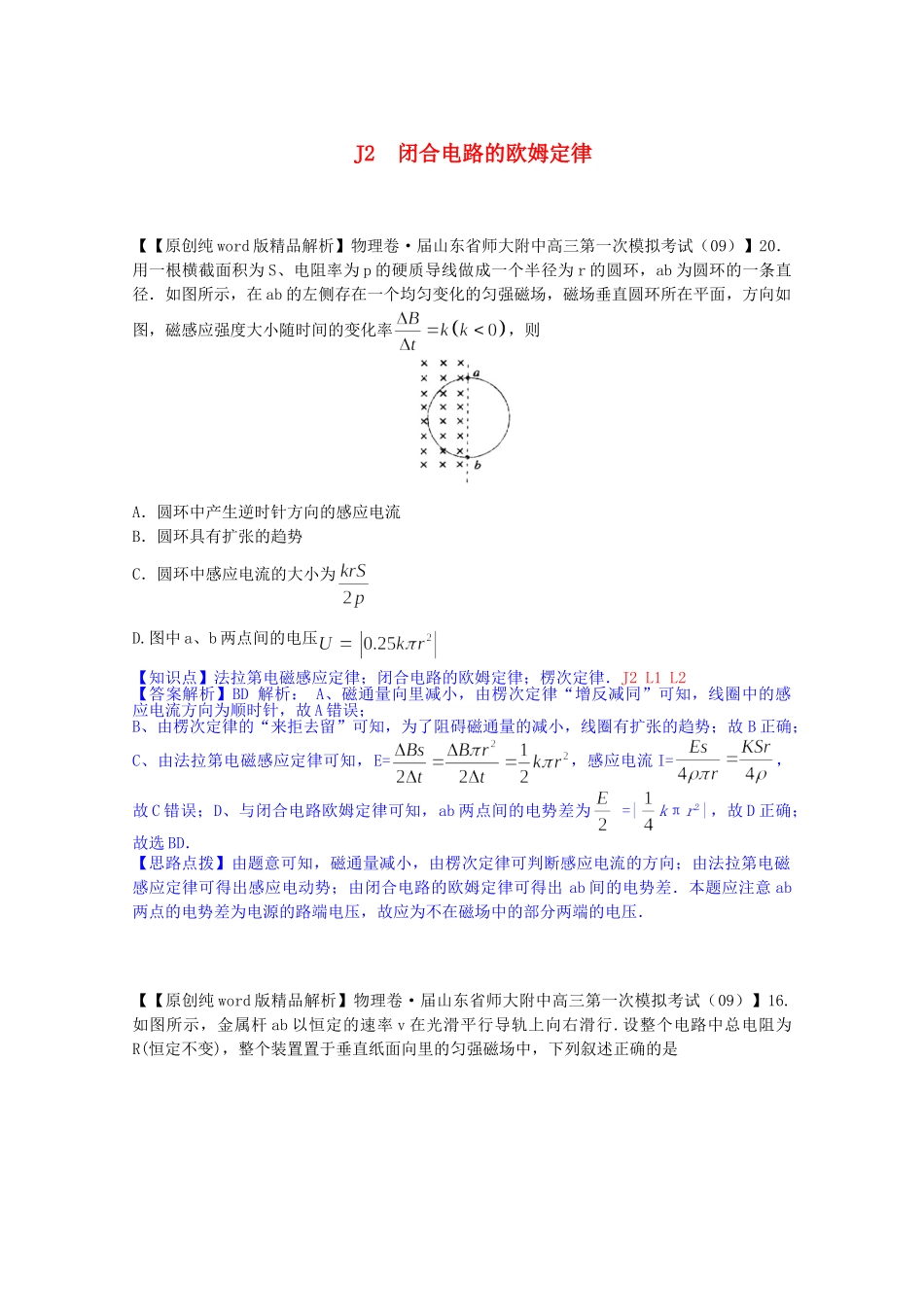

J2闭合电路的欧姆定律【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】20．用一根横截面积为S、电阻率为p的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率，则A．圆环中产生逆时针方向的感应电流B．圆环具有扩张的趋势C．圆环中感应电流的大小为D.图中a、b两点间的电压【知识点】法拉第电磁感应定律；闭合电路的欧姆定律；楞次定律．J2L1L2【答案解析】BD解析：A、磁通量向里减小，由楞次定律“增反减同”可知，线圈中的感应电流方向为顺时针，故A错误；B、由楞次定律的“来拒去留”可知，为了阻碍磁通量的减小，线圈有扩张的趋势；故B正确；C、由法拉第电磁感应定律可知，E=，感应电流I=，故C错误；D、与闭合电路欧姆定律可知，ab两点间的电势差为=|kπr2|，故D正确；故选BD．【思路点拨】由题意可知，磁通量减小，由楞次定律可判断感应电流的方向；由法拉第电磁感应定律可得出感应电动势；由闭合电路的欧姆定律可得出ab间的电势差．本题应注意ab两点的电势差为电源的路端电压，故应为不在磁场中的部分两端的电压．【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】16.如图所示，金属杆ab以恒定的速率v在光滑平行导轨上向右滑行.设整个电路中总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是A．ab杆中的电流与速率v成正比B．磁场作用于ab杆的安培力与速率v成正比C．电阻R上产生的电热功率与速率v的平方成正比D.外力对ab杆做功的功率与速度v成正比【知识点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电功、电功率．J2L2【答案解析】ABC解析：A、电动势E=BLv，则电流强度I=，知电流强度与速率成正比．故A正确．B、FA=BIL=．知安培力与速率成正比．故B正确．C、根据P=I2R，I=，则P=，知电阻R产生的热功率与速率的平方成正比．故C正确；D、P=Fv=FAv=，知外力的功率与速率的平方成正比．故D错误．故选ABC【思路点拨】根据E=BLv求出感应电动势，再根据欧姆定律得出电流强度，从而知道电流强度与速率v的关系．根据FA=BIL得出安培力与与速率的关系．根据P=I2R得出电功率与速率的关系．因为导体杆做匀速运动，所以F=FA，根据P=Fv得出外力功率与速率的关系．解决本题的关键掌握导体切割磁感线产生的感应电动势E=BLv，以及安培力的公式FA=BIL．【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】13．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U(电压表为理想电表)，在这个过程中A．通过Rt的电流减小，减少量一定等于△U／R1B.R2两端的电压增加，增加量一定等于△UC．路端电压减小，减少量一定等于△UD．通过R2的电流增加，但增加量一定小于△U／R2【知识点】闭合电路的欧姆定律．J2【答案解析】AD解析：A、因电压表示数减小，而R1为定值电阻，故电流的减小量一定等于，故A正确；B、R1两端的电压减小，则说明R2及内阻两端的电压均增大，故R2两端的电压增加量一定小于△U，故B错误；C、因内电压增大，故路端电压减小，由B的分析可知，路端电压的减小量一定小于△U，故C错误；D、由B的分析可知，R2两端的电压增加量一定小于△U，故电流的增加量一定小于，故D正确；故选AD．【思路点拨】由图可知，R1与R并联后与R2串联，电压表测并联部分的电压；由欧姆定律可知，通过R1的电流的变化量；由闭合电路欧姆定律可得出电路中电流的变化量，则可得出路端电压的变化量及R2两端电压的关系,本题考查欧姆定律中的动态分析，因本题要求分析电流及电压的变化量，故难度稍大，要求学生能灵活选择闭合电路的欧姆定律的表达形式．【【原创纯word版精品解析】物理卷·届山东省师大附中高三第一次模拟考试（09）】12．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度朝两个方向匀速拉出磁场，则导体框从两个方向移出磁场的两过程中...
