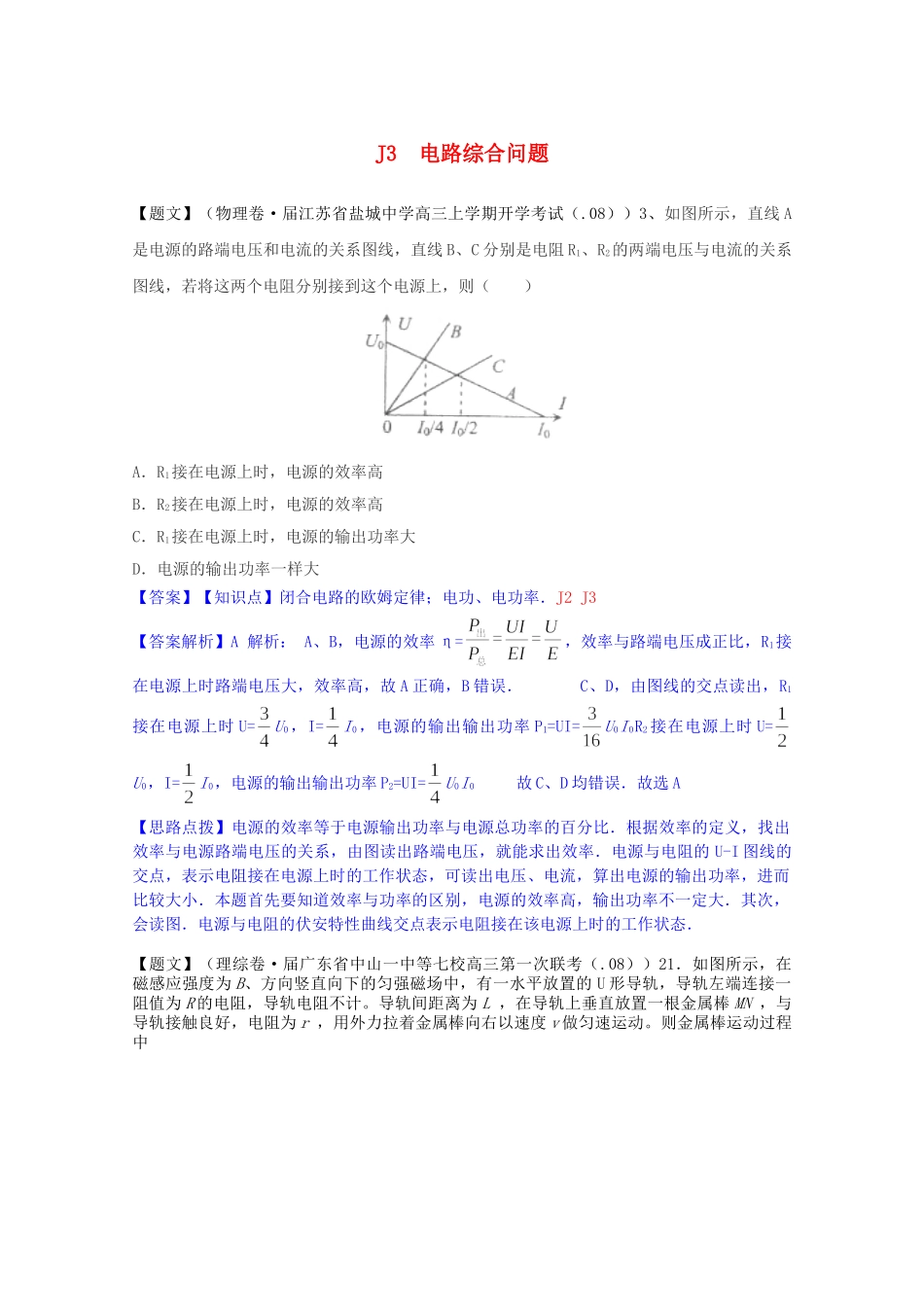

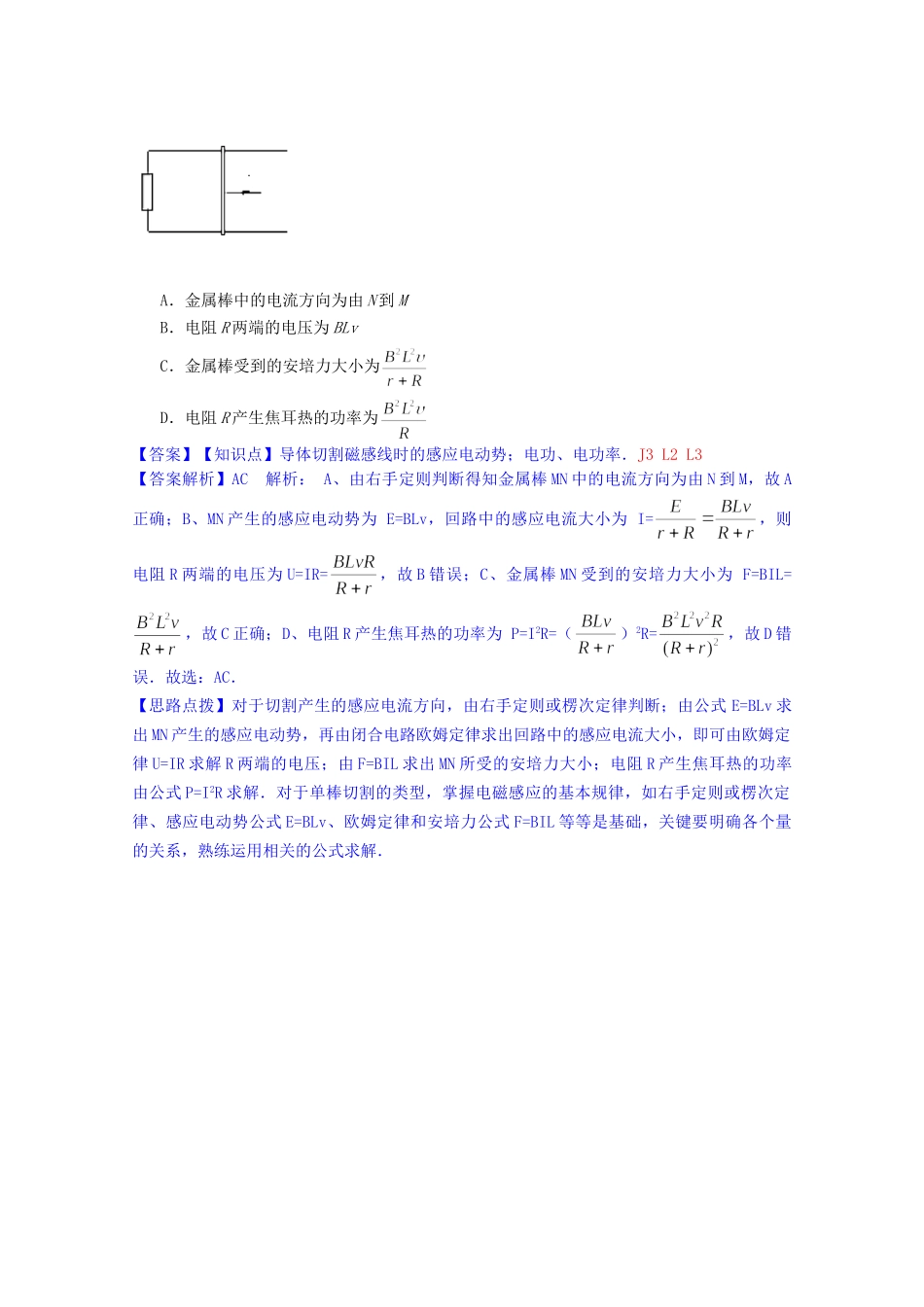

J3电路综合问题【题文】（物理卷·届江苏省盐城中学高三上学期开学考试（.08））3、如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到这个电源上，则（）A．R1接在电源上时，电源的效率高B．R2接在电源上时，电源的效率高C．R1接在电源上时，电源的输出功率大D．电源的输出功率一样大【答案】【知识点】闭合电路的欧姆定律；电功、电功率．J2J3【答案解析】A解析：A、B，电源的效率η=，效率与路端电压成正比，R1接在电源上时路端电压大，效率高，故A正确，B错误．C、D，由图线的交点读出，R1接在电源上时U=U0，I=I0，电源的输出输出功率P1=UI=U0I0R2接在电源上时U=U0，I=I0，电源的输出输出功率P2=UI=U0I0故C、D均错误．故选A【思路点拨】电源的效率等于电源输出功率与电源总功率的百分比．根据效率的定义，找出效率与电源路端电压的关系，由图读出路端电压，就能求出效率．电源与电阻的U-I图线的交点，表示电阻接在电源上时的工作状态，可读出电压、电流，算出电源的输出功率，进而比较大小．本题首先要知道效率与功率的区别，电源的效率高，输出功率不一定大．其次，会读图．电源与电阻的伏安特性曲线交点表示电阻接在该电源上时的工作状态．【题文】（理综卷·届广东省中山一中等七校高三第一次联考（.08））21．如图所示，在磁感应强度为B、方向竖直向下的匀强磁场中，有一水平放置的U形导轨，导轨左端连接一阻值为R的电阻，导轨电阻不计。导轨间距离为L，在导轨上垂直放置一根金属棒MN，与导轨接触良好，电阻为r，用外力拉着金属棒向右以速度v做匀速运动。则金属棒运动过程中A．金属棒中的电流方向为由N到MB．电阻R两端的电压为BLvC．金属棒受到的安培力大小为D．电阻R产生焦耳热的功率为【答案】【知识点】导体切割磁感线时的感应电动势；电功、电功率．J3L2L3【答案解析】AC解析：A、由右手定则判断得知金属棒MN中的电流方向为由N到M，故A正确；B、MN产生的感应电动势为E=BLv，回路中的感应电流大小为I=，则电阻R两端的电压为U=IR=，故B错误；C、金属棒MN受到的安培力大小为F=BIL=，故C正确；D、电阻R产生焦耳热的功率为P=I2R=（）2R=，故D错误．故选：AC．【思路点拨】对于切割产生的感应电流方向，由右手定则或楞次定律判断；由公式E=BLv求出MN产生的感应电动势，再由闭合电路欧姆定律求出回路中的感应电流大小，即可由欧姆定律U=IR求解R两端的电压；由F=BIL求出MN所受的安培力大小；电阻R产生焦耳热的功率由公式P=I2R求解．对于单棒切割的类型，掌握电磁感应的基本规律，如右手定则或楞次定律、感应电动势公式E=BLv、欧姆定律和安培力公式F=BIL等等是基础，关键要明确各个量的关系，熟练运用相关的公式求解．
