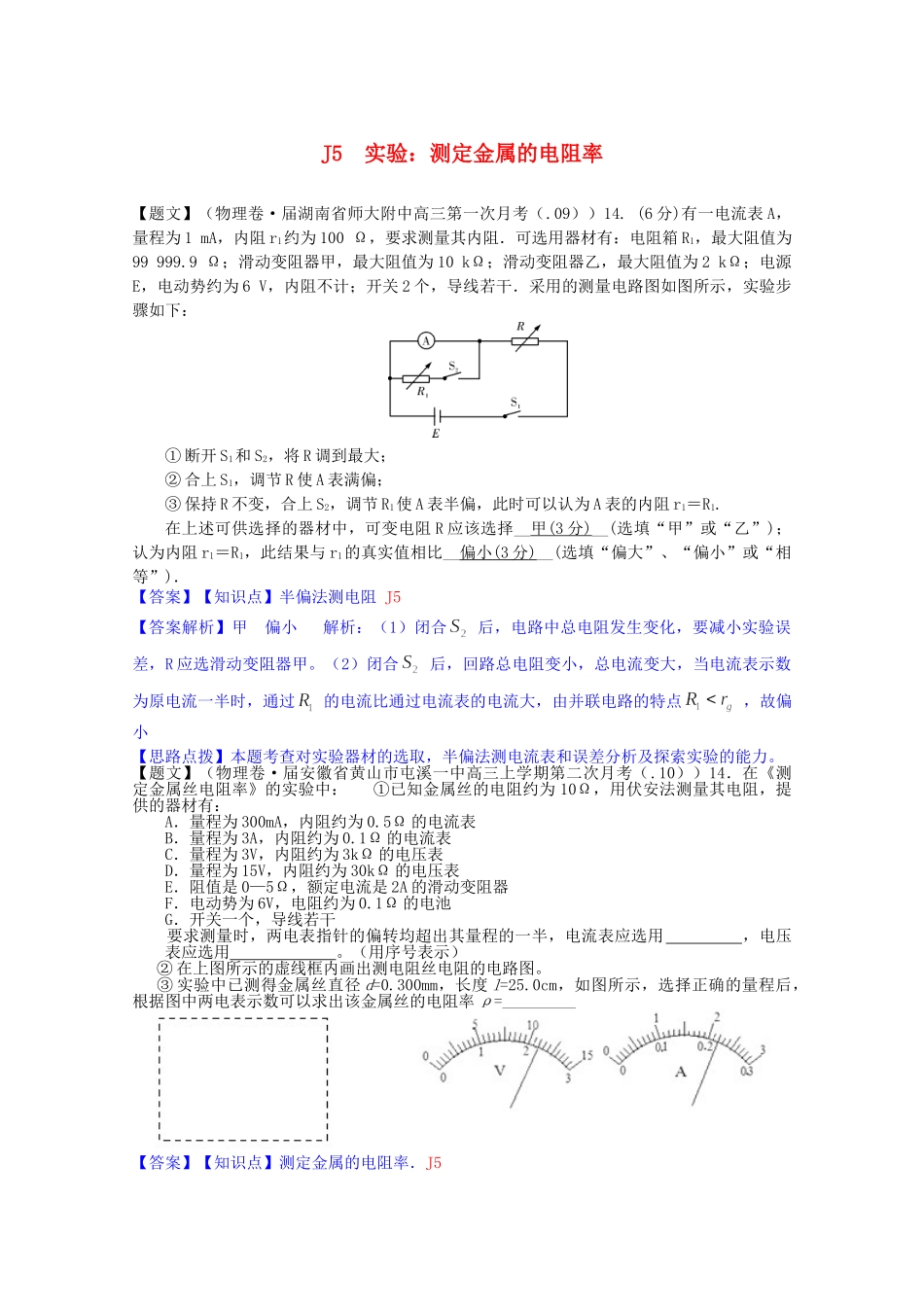

全国高考物理试题汇编(11月第一期)J5实验:测定金属的电阻率(含解析)_第1页
1/5

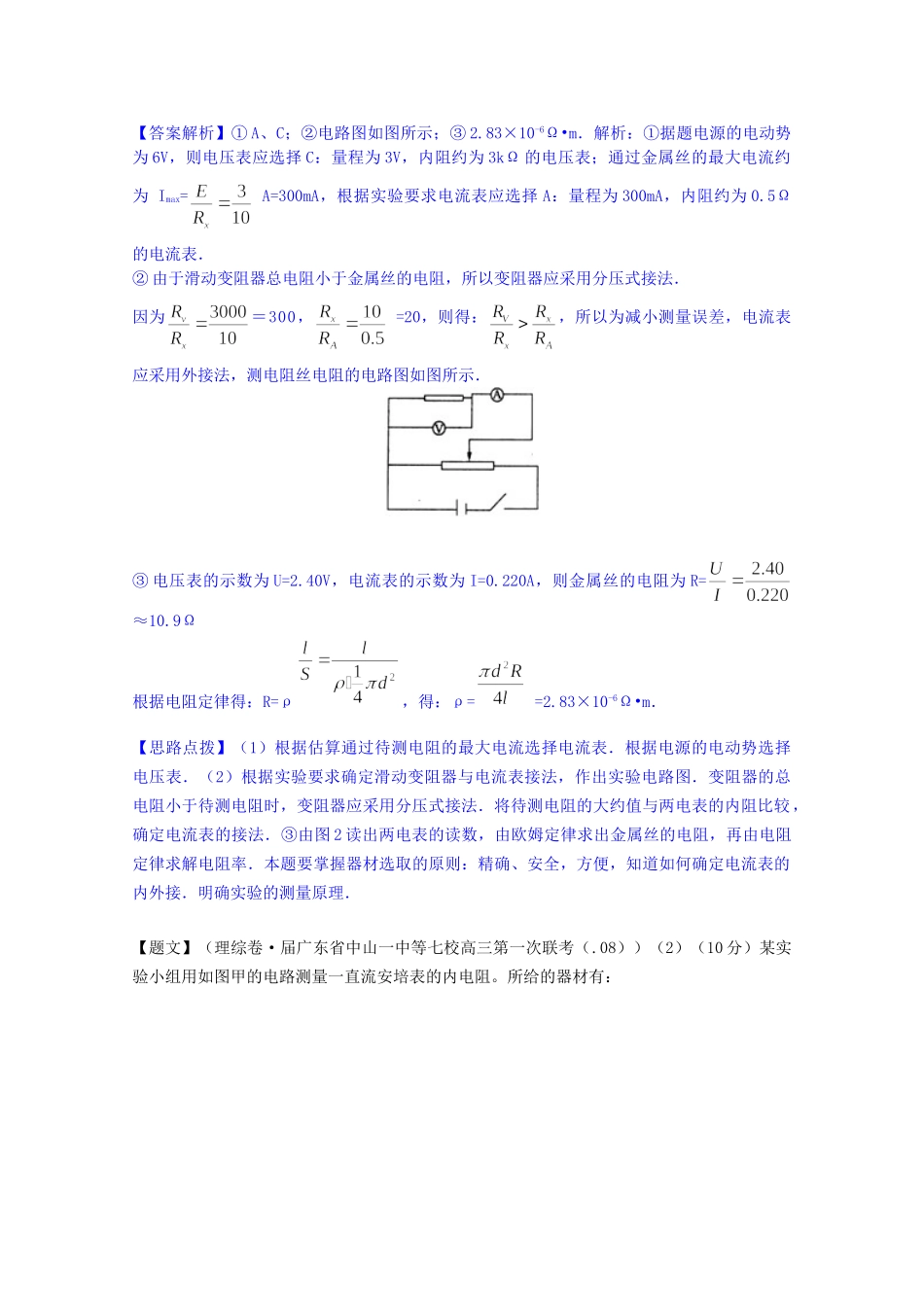

全国高考物理试题汇编(11月第一期)J5实验:测定金属的电阻率(含解析)_第2页
2/5

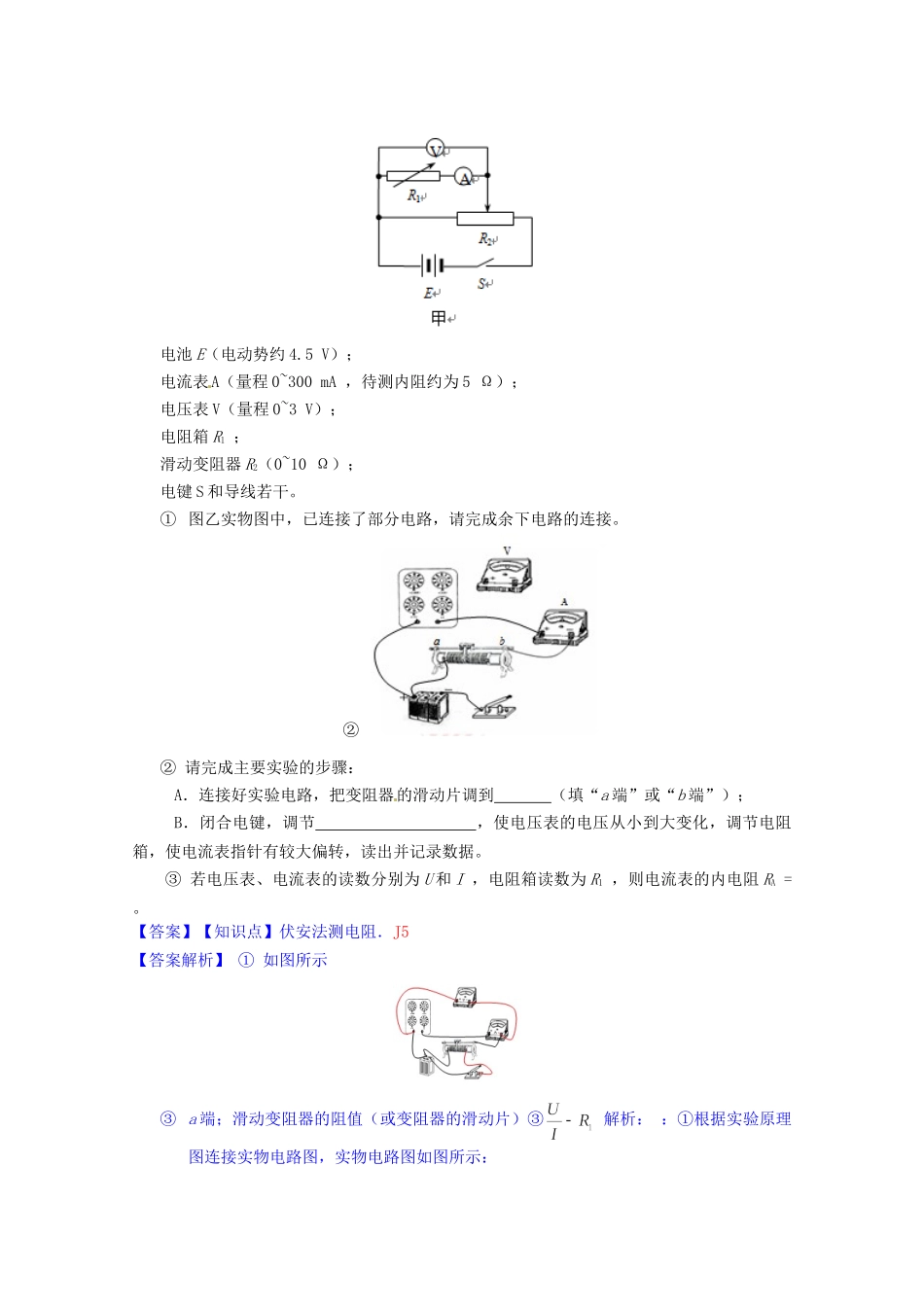

全国高考物理试题汇编(11月第一期)J5实验:测定金属的电阻率(含解析)_第3页
3/5
J5实验:测定金属的电阻率【题文】(物理卷·届湖南省师大附中高三第一次月考(.09))14.(6分)有一电流表A,量程为1mA,内阻r1约为100Ω,要求测量其内阻.可选用器材有:电阻箱R1,最大阻值为99999.9Ω;滑动变阻器甲,最大阻值为10kΩ;滑动变阻器乙,最大阻值为2kΩ;电源E,电动势约为6V,内阻不计;开关2个,导线若干.采用的测量电路图如图所示,实验步骤如下:①断开S1和S2,将R调到最大;②合上S1,调节R使A表满偏;③保持R不变,合上S2,调节R1使A表半偏,此时可以认为A表的内阻r1=R1.在上述可供选择的器材中,可变电阻R应该选择__甲(3分)__(选填“甲”或“乙”);认为内阻r1=R1,此结果与r1的真实值相比__偏小(3分)__(选填“偏大”、“偏小”或“相等”).【答案】【知识点】半偏法测电阻J5【答案解析】甲偏小解析:(1)闭合后,电路中总电阻发生变化,要减小实验误差,R应选滑动变阻器甲。(2)闭合后,回路总电阻变小,总电流变大,当电流表示数为原电流一半时,通过的电流比通过电流表的电流大,由并联电路的特点,故偏小【思路点拨】本题考查对实验器材的选取,半偏法测电流表和误差分析及探索实验的能力。【题文】(物理卷·届安徽省黄山市屯溪一中高三上学期第二次月考(.10))14.在《测定金属丝电阻率》的实验中:①已知金属丝的电阻约为10Ω,用伏安法测量其电阻,提供的器材有:A.量程为300mA,内阻约为0.5Ω的电流表B.量程为3A,内阻约为0.1Ω的电流表C.量程为3V,内阻约为3kΩ的电压表D.量程为15V,内阻约为30kΩ的电压表E.阻值是0—5Ω,额定电流是2A的滑动变阻器F.电动势为6V,电阻约为0.1Ω的电池G.开关一个,导线若干要求测量时,两电表指针的偏转均超出其量程的一半,电流表应选用,电压表应选用。(用序号表示)②在上图所示的虚线框内画出测电阻丝电阻的电路图。③实验中已测得金属丝直径d=0.300mm,长度l=25.0cm,如图所示,选择正确的量程后,根据图中两电表示数可以求出该金属丝的电阻率ρ=【答案】【知识点】测定金属的电阻率.J5【答案解析】①A、C;②电路图如图所示;③2.83×10-6Ω•m.解析:①据题电源的电动势为6V,则电压表应选择C:量程为3V,内阻约为3kΩ的电压表;通过金属丝的最大电流约为Imax=A=300mA,根据实验要求电流表应选择A:量程为300mA,内阻约为0.5Ω的电流表.②由于滑动变阻器总电阻小于金属丝的电阻,所以变阻器应采用分压式接法.因为=300,=20,则得:,所以为减小测量误差,电流表应采用外接法,测电阻丝电阻的电路图如图所示.③电压表的示数为U=2.40V,电流表的示数为I=0.220A,则金属丝的电阻为R=≈10.9Ω根据电阻定律得:R=ρ,得:ρ==2.83×10-6Ω•m.【思路点拨】(1)根据估算通过待测电阻的最大电流选择电流表.根据电源的电动势选择电压表.(2)根据实验要求确定滑动变阻器与电流表接法,作出实验电路图.变阻器的总电阻小于待测电阻时,变阻器应采用分压式接法.将待测电阻的大约值与两电表的内阻比较,确定电流表的接法.③由图2读出两电表的读数,由欧姆定律求出金属丝的电阻,再由电阻定律求解电阻率.本题要掌握器材选取的原则:精确、安全,方便,知道如何确定电流表的内外接.明确实验的测量原理.【题文】(理综卷·届广东省中山一中等七校高三第一次联考(.08))(2)(10分)某实验小组用如图甲的电路测量一直流安培表的内电阻。所给的器材有:电池E(电动势约4.5V);电流表A(量程0~300mA,待测内阻约为5Ω);电压表V(量程0~3V);电阻箱R1;滑动变阻器R2(0~10Ω);电键S和导线若干。①图乙实物图中,已连接了部分电路,请完成余下电路的连接。②②请完成主要实验的步骤:A.连接好实验电路,把变阻器的滑动片调到(填“a端”或“b端”);B.闭合电键,调节,使电压表的电压从小到大变化,调节电阻箱,使电流表指针有较大偏转,读出并记录数据。③若电压表、电流表的读数分别为U和I,电阻箱读数为R1,则电流表的内电阻RA=。【答案】【知识点】伏安法测电阻.J5【答案解析】①如图所示③a端;滑动变阻器的阻值(或变阻器的滑动片)③解析::①根据实验原理图连接实物电...
