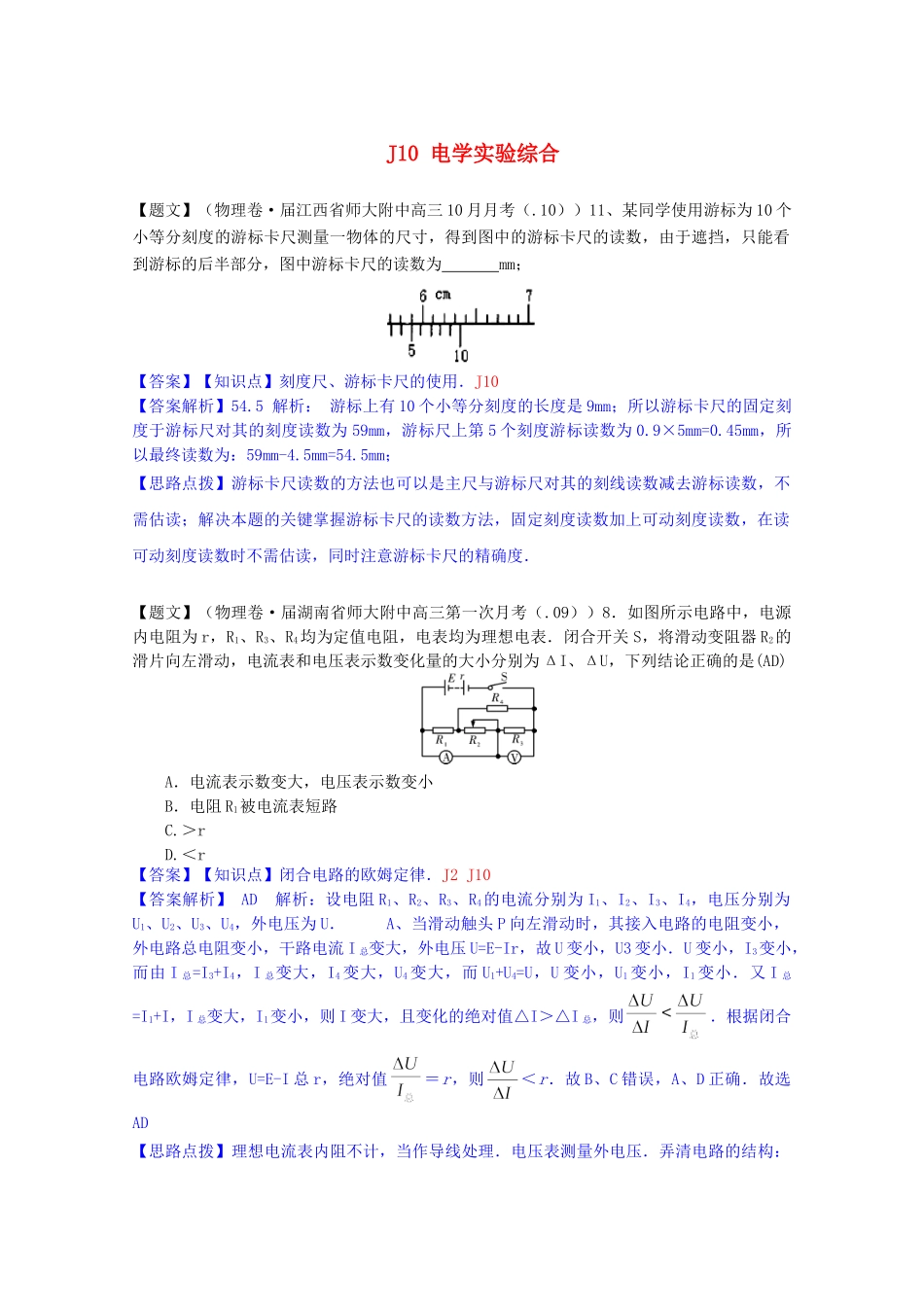

J10电学实验综合【题文】（物理卷·届江西省师大附中高三10月月考（.10））11、某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为mm；【答案】【知识点】刻度尺、游标卡尺的使用．J10【答案解析】54.5解析：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为59mm，游标尺上第5个刻度游标读数为0.9×5mm=0.45mm，所以最终读数为：59mm-4.5mm=54.5mm；【思路点拨】游标卡尺读数的方法也可以是主尺与游标尺对其的刻线读数减去游标读数，不需估读；解决本题的关键掌握游标卡尺的读数方法，固定刻度读数加上可动刻度读数，在读可动刻度读数时不需估读，同时注意游标卡尺的精确度．【题文】（物理卷·届湖南省师大附中高三第一次月考（.09））8．如图所示电路中，电源内电阻为r，R1、R3、R4均为定值电阻，电表均为理想电表．闭合开关S，将滑动变阻器R2的滑片向左滑动，电流表和电压表示数变化量的大小分别为ΔI、ΔU，下列结论正确的是(AD)A．电流表示数变大，电压表示数变小B．电阻R1被电流表短路C.＞rD.＜r【答案】【知识点】闭合电路的欧姆定律．J2J10【答案解析】AD解析：设电阻R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4，外电压为U．A、当滑动触头P向左滑动时，其接入电路的电阻变小，外电路总电阻变小，干路电流I总变大，外电压U=E-Ir，故U变小，U3变小．U变小，I3变小，而由I总=I3+I4，I总变大，I4变大，U4变大，而U1+U4=U，U变小，U1变小，I1变小．又I总=I1+I，I总变大，I1变小，则I变大，且变化的绝对值△I＞△I总，则．根据闭合电路欧姆定律，U=E-I总r，绝对值＝r，则＜r．故B、C错误，A、D正确．故选AD【思路点拨】理想电流表内阻不计，当作导线处理．电压表测量外电压．弄清电路的结构：则R1与R2并联后与R4串联，再与R4并联．当滑动触头P向左滑动时，接入电路的减小电阻，可根据欧姆定律判断电路中电流、电压的变化．
