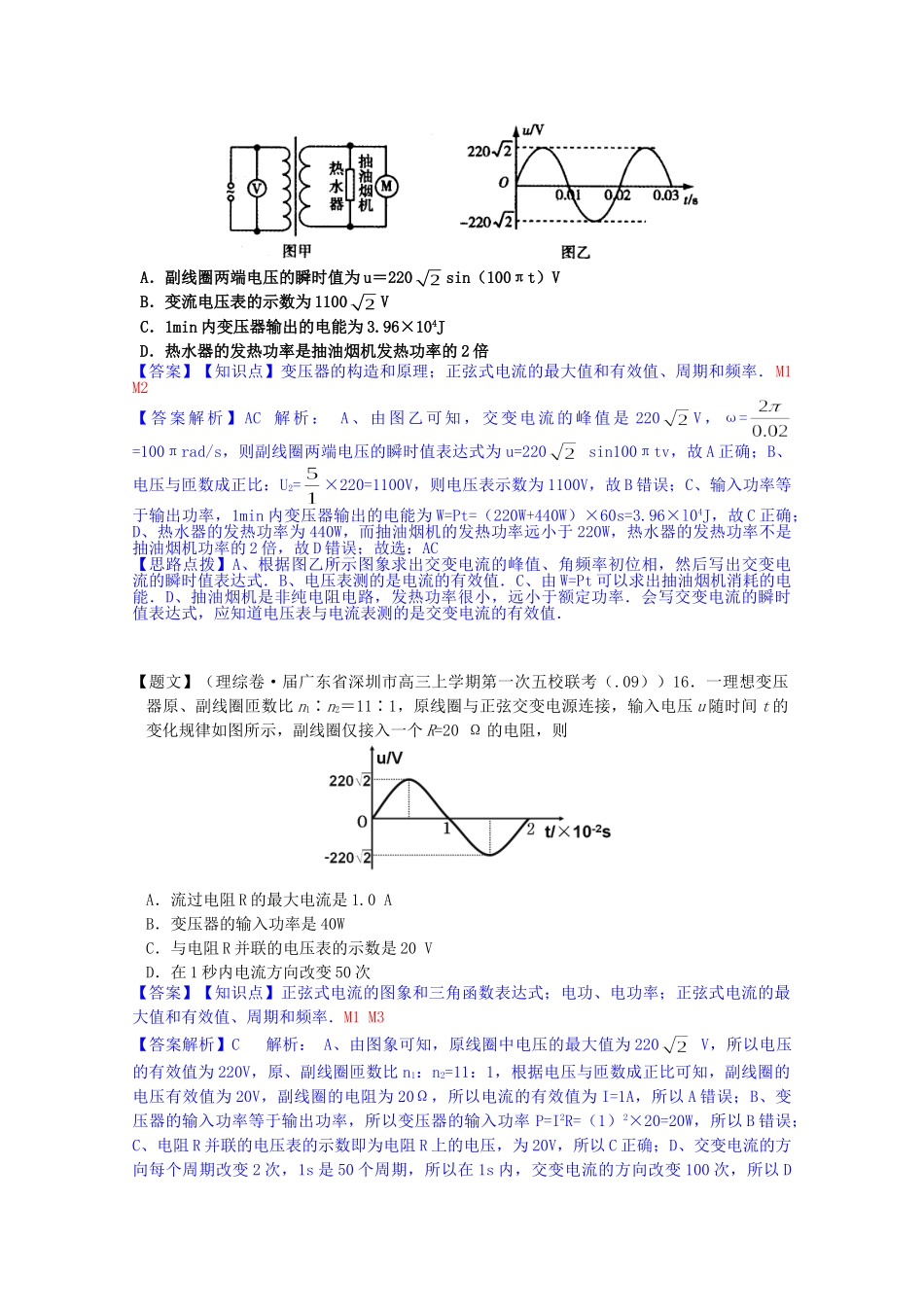

M1交变电流的产生及描述【题文】（物理卷·届湖南省师大附中高三第一次月考（.09））11．如图甲所示的电路中，理想变压器原、副线圈匝数之比为5︰1，原线圈接入图乙所示的电压，副线圈接火灾报警系统(报警器未画出)，电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小．下列说法正确的是(CD)A．图乙中电压的有效值为220VB．电压表的示数为44VC．R处出现火警时电流表示数增大D．R处出现火警时电阻R0消耗的电功率增大【答案】【知识点】变压器的构造和原理；正弦式电流的最大值和有效值、周期和频率．M1M2M3【答案解析】CD解析：A、设将此电流加在阻值为R的电阻上，电压的最大值为Um，电压的有效值为U．代入数据得图乙中电压的有效值为110V，故A错误；B、变压器原、副线圈中的电压与匝数成正比，所以变压器原、副线圈中的电压之比是5：l，所以电压表的示数为22v，故B错误；C、R处温度升高时，阻值减小，副线圈电流增大，而输出功率和输入功率相等，所以原线圈增大，即电流表示数增大，故C正确；D、R处出现火警时通过R0的电流增大，所以电阻R0消耗的电功率增大，故D正确；故选CD．【思路点拨】求有效值方法是将交流电在一个周期内产生热量与将恒定电流在相同时间内产生的热量相等，则恒定电流的值就是交流电的有效值．由变压器原理可得变压器原、副线圈中的电流之比，输入、输出功率之比，半导体热敏电阻是指随温度上升电阻呈指数关系减小、具有负温度系数的电阻，R处温度升高时，阻值减小，根据负载电阻的变化，可知电流、电压变化．根据电流的热效应，求解交变电流的有效值是常见题型，要熟练掌握．根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键．【题文】（物理卷·届河南省开封高级中学等中原名校高三上学期第一次摸底考试（.09））6．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机.如果副线圈电压按图乙所示规律变化，则下列说法正确的是A．副线圈两端电压的瞬时值为u＝2202sin（100πt）VB．变流电压表的示数为11002VC．1min内变压器输出的电能为3.96×104JD．热水器的发热功率是抽油烟机发热功率的2倍【答案】【知识点】变压器的构造和原理；正弦式电流的最大值和有效值、周期和频率．M1M2【答案解析】AC解析：A、由图乙可知，交变电流的峰值是220V，ω==100πrad/s，则副线圈两端电压的瞬时值表达式为u=220sin100πtv，故A正确；B、电压与匝数成正比：U2=×220=1100V，则电压表示数为1100V，故B错误；C、输入功率等于输出功率，1min内变压器输出的电能为W=Pt=（220W+440W）×60s=3.96×l04J，故C正确；D、热水器的发热功率为440W，而抽油烟机的发热功率远小于220W，热水器的发热功率不是抽油烟机功率的2倍，故D错误；故选：AC【思路点拨】A、根据图乙所示图象求出交变电流的峰值、角频率初位相，然后写出交变电流的瞬时值表达式．B、电压表测的是电流的有效值．C、由W=Pt可以求出抽油烟机消耗的电能．D、抽油烟机是非纯电阻电路，发热功率很小，远小于额定功率．会写交变电流的瞬时值表达式，应知道电压表与电流表测的是交变电流的有效值．【题文】（理综卷·届广东省深圳市高三上学期第一次五校联考（.09））16．一理想变压器原、副线圈匝数比n1∶n2＝11∶1，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个R=20Ω的电阻，则A．流过电阻R的最大电流是1.0AB．变压器的输入功率是40WC．与电阻R并联的电压表的示数是20VD．在1秒内电流方向改变50次【答案】【知识点】正弦式电流的图象和三角函数表达式；电功、电功率；正弦式电流的最大值和有效值、周期和频率．M1M3【答案解析】C解析：A、由图象可知，原线圈中电压的最大值为220V，所以电压的有效值为220V，原、副线圈匝数比n1：n2=11：1，根据电压与匝数成正比可知，副线圈的电压有效值为20V，副线圈的电阻为20Ω，所以电流的有效值为I=1A，所以A错误；B、变压器的输入...
